水龙头圆弧抽芯注塑模具结构设计

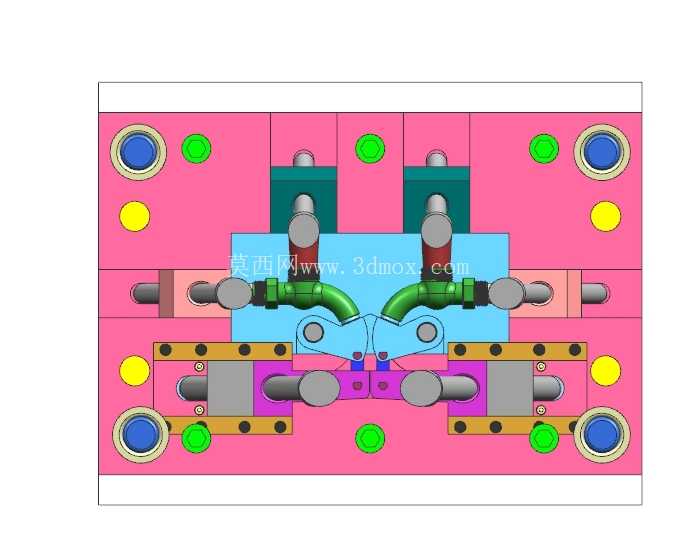

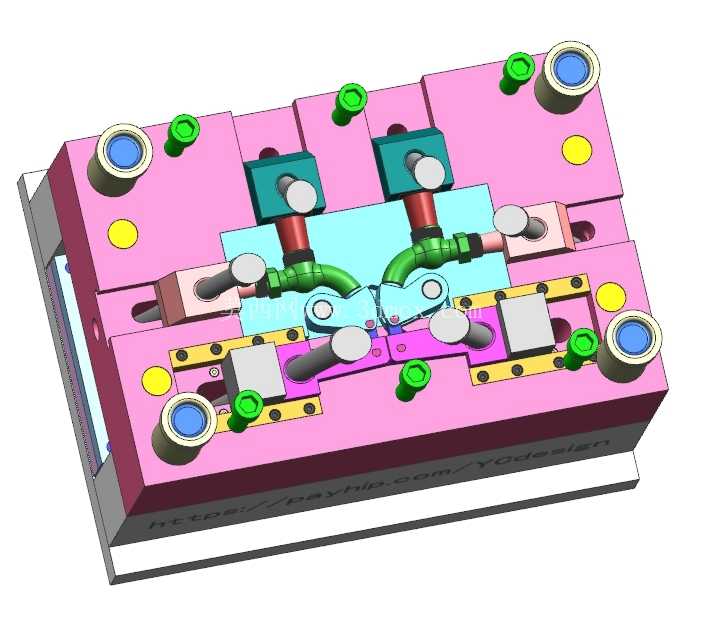

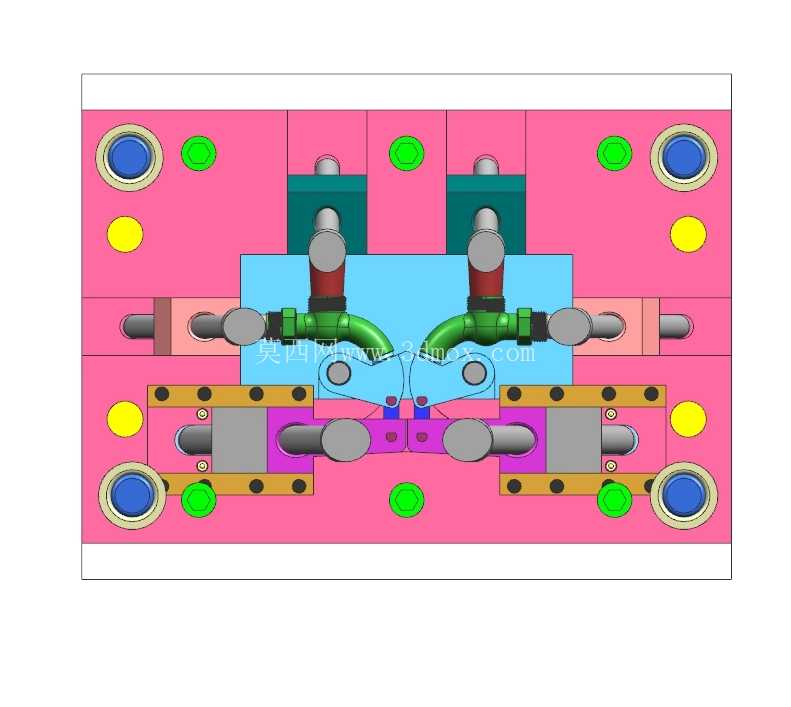

　　这套模具结构针对带弧形流道的水龙头壳体注塑成型需求开发，核心解决了弯管类塑件常规直线抽芯无法完成脱模的行业共性问题，在卫浴注塑生产场景中适配PP、ABS等常用硬质卫浴塑料的批量成型作业，可直接配套160吨级卧式注塑机安装使用。从结构布局来看，模具采用一模两腔对称排布，两个成型型腔沿模具中心轴线对称分布，能在单次注塑循环中完成两个水龙头弯管壳体的成型，平衡注塑过程中模腔受力的同时，有效提升单位时间的生产产出效率。整套模具的长宽安装边界控制在350mm×300mm范围内，模架采用标准龙记细水口模架改制，上下模合模导向依靠四角布置的导柱导套完成，导套端部做了圆弧导入倒角，合模过程中可自动修正微小的位置偏差，避免硬接触啃伤配合面。

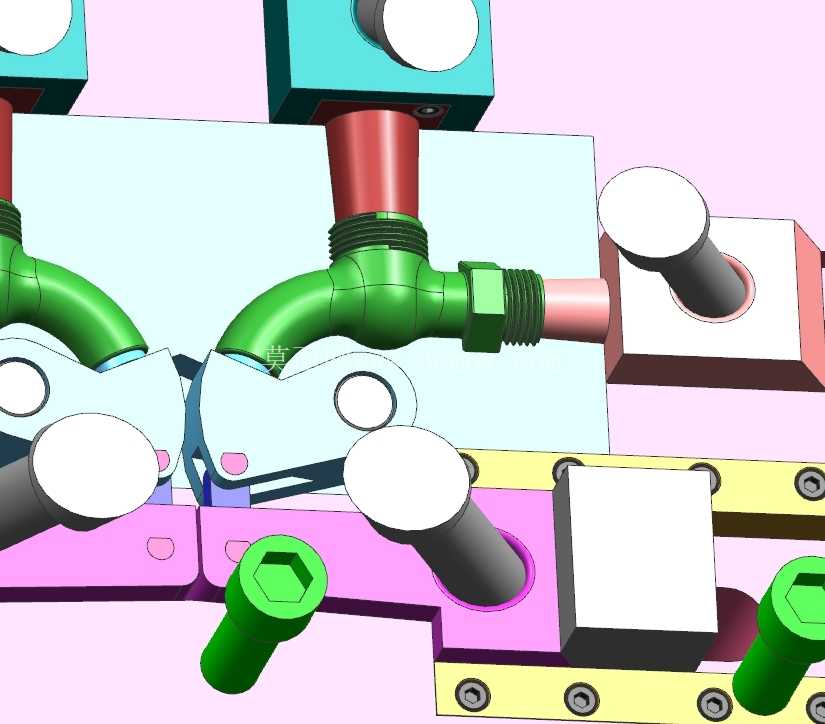

　　核心的圆弧抽芯机构布置在模具动模侧的中间区域，抽芯动作的驱动采用液压缸配合圆弧导向槽的结构，区别于传统齿轮齿条圆弧抽芯的复杂传动链，这套结构的圆弧型芯直接固定在沿弧形导轨滑动的滑块上，液压缸的直线输出力通过摆杆转化为沿圆弧轨迹的抽芯动作，抽芯行程完全覆盖水龙头弯管的弧形段长度，抽芯过程中型芯始终沿塑件内弧面的切线方向运动，不会对成型后的塑件内壁造成拉伤、刮白等外观缺陷。浇注系统采用侧浇口进料，浇口位置开设在塑件端部的直段连接位置，开模后浇口凝料可随塑件一同脱出，后续仅需简单修剪即可完成浇口处理，不会在水龙头外观面留下明显浇口痕迹。

　　冷却回路采用分层布置方式，定模型腔板内围绕两个成型型腔开设了环形冷却水道，水道距离型腔壁的距离保持在12-15mm的合理区间，保证成型过程中型腔各区域温度均匀，避免塑件出现冷却不均导致的翘曲变形；动模侧的圆弧抽芯滑块内部也开设了随形冷却水道，通过旋转接头接入冷却循环水，解决了大体积滑块内部积温导致的塑件冷却周期过长问题，可将整套模具的成型周期控制在25秒以内。模具的顶出系统采用顶杆加推板的组合顶出结构，顶杆布置在塑件的直段边缘以及流道凝料位置，推板作用在塑件的端面法兰位置，顶出过程中受力均匀，不会顶穿塑件薄壁位置，也不会在塑件外观面留下明显顶出痕迹。

　　在模具的合模定位环节，除了四角的导柱导套外，在圆弧抽芯滑块的复位位置还设置了精定位锁块，合模时滑块先通过斜面导向完成预定位，最终由锁块承担注塑过程中模腔压力对滑块的侧向推力，避免长期生产后滑块出现移位导致的塑件飞边、壁厚不均问题。这套结构在实际生产验证中，可连续生产15万模次无明显结构磨损，抽芯动作的重复定位精度控制在0.02mm以内，成型后的水龙头壳体弧形流道内壁光滑无台阶，可直接满足后续卫浴产品的装配通水要求，无需额外进行内壁打磨处理，相比传统的弯管拼接成型工艺，大幅减少了后续装配工序，降低了产品的整体制造成本。在安装适配性上，模具的定位圈、浇口套尺寸均采用注塑机通用标准规格，上下模的安装压板槽位置符合常规卧式注塑机的装模尺寸要求，上机安装时无需额外加工转接板，可直接完成装夹调试；模具的所有滑动配合面均做了氮化处理，表面硬度达到HRC58-62，配合面之间开设了润滑油槽，日常生产中仅需定期加注润滑脂即可保证动作顺畅，减少了设备维护的频次与成本。
