汽车零件BKT焊接工装夹具结构设计

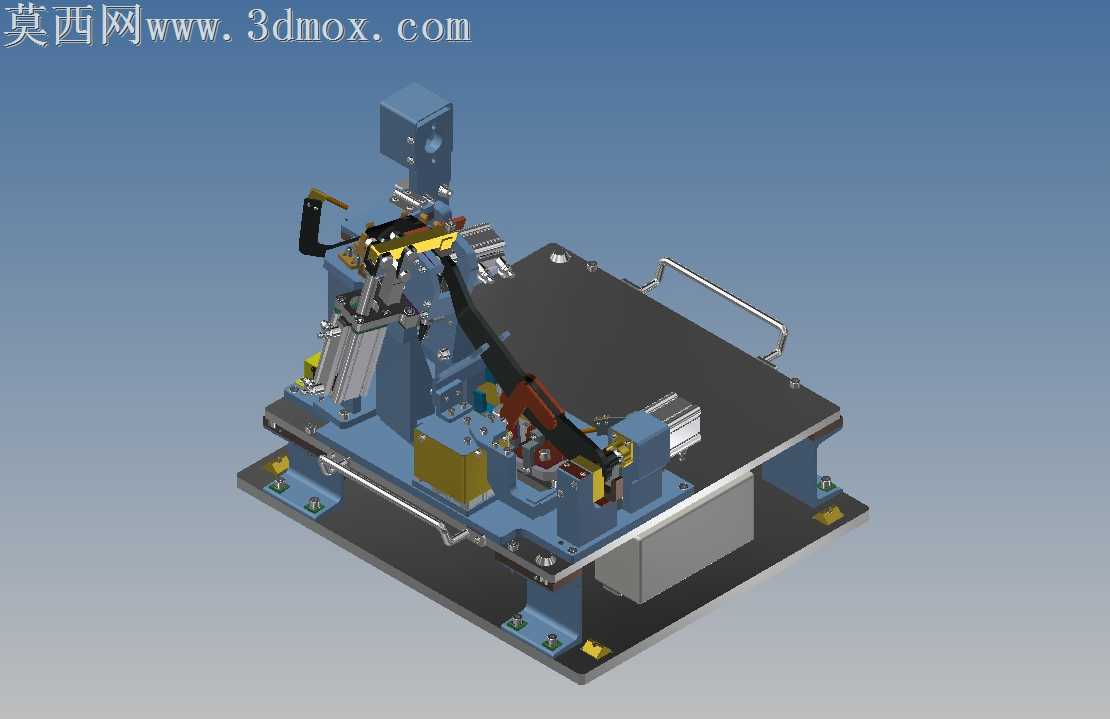

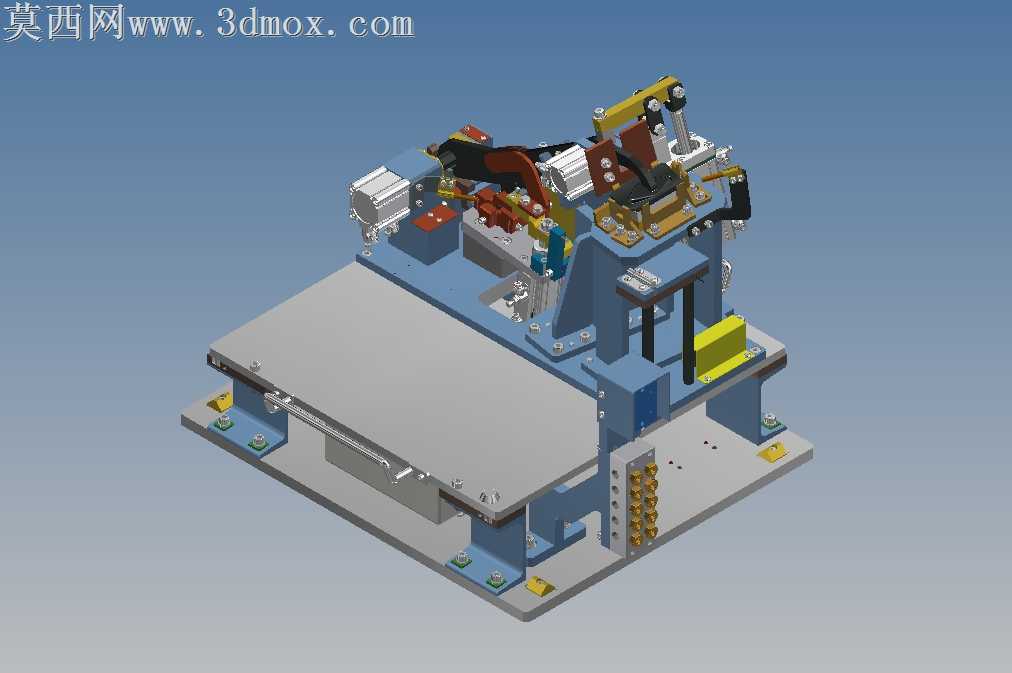

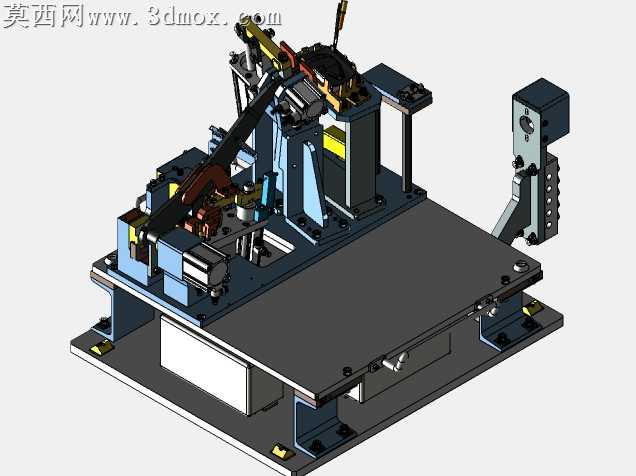

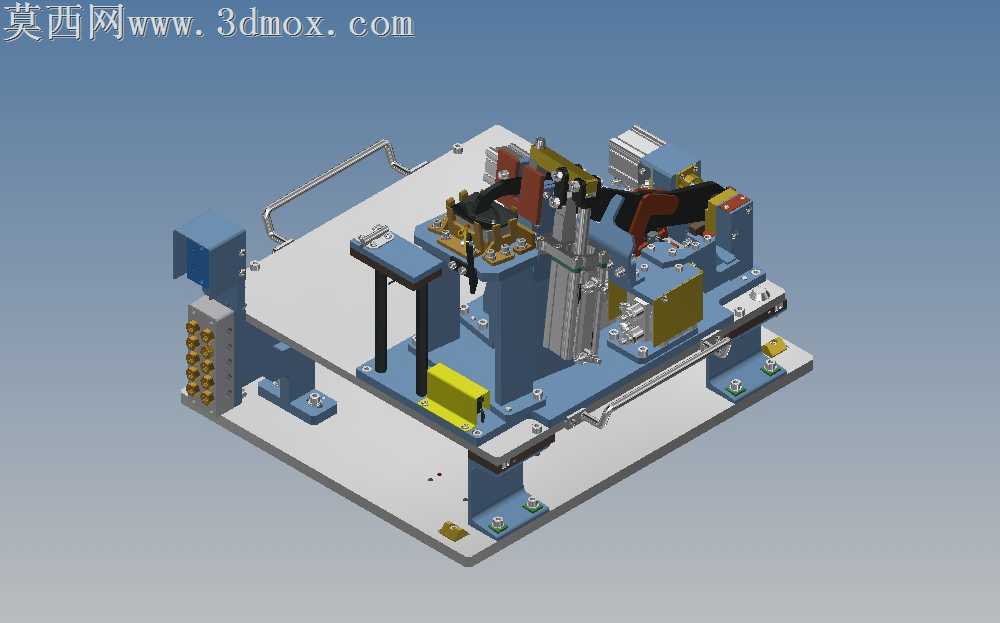

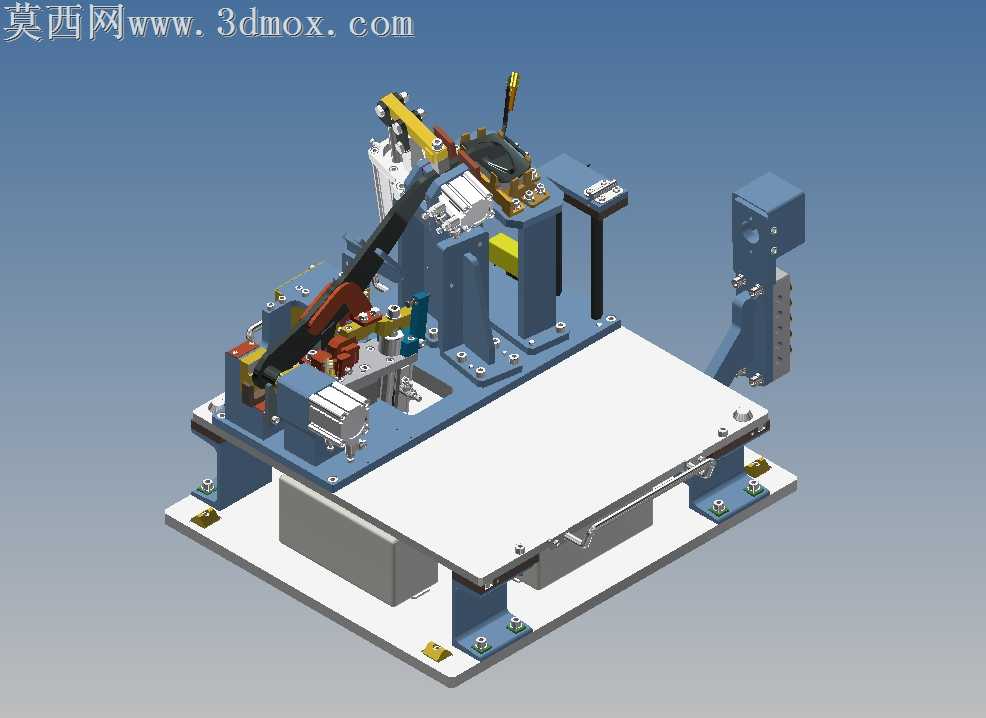

本作品为面向汽车零部件BKT焊接工序设计的专用装夹工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差配合规范，对每一处安装孔位、定位基准、活动连接结构都做了精准的尺寸约束，确保各组件装配后无干涉、活动部件行程符合实际生产操作需求。模型渲染阶段采用哑光金属材质模拟工装常用的45号钢调质基材，对快速夹钳的手柄包覆层、气缸密封件、定位销硬质合金工作面分别赋予对应差异化材质，通过环境光遮蔽、漫反射分层渲染，清晰呈现工装各层级结构的装配关系，直观展示装夹作业的空间布局。整体结构采用双层基板设计，底部为通用安装底板，预留标准T型槽与设备安装孔位，可适配不同焊接工作台的装夹固定需求；上部为夹具功能基板，集成了多组定位基准块、快速压紧机构、气动辅助支撑组件以及防错限位结构。设计过程中围绕BKT样件的焊接工艺要求，先梳理工件待焊接部位的焊缝分布、热变形趋势，将定位基准选择在工件非焊接面的核心加工基准处，避免焊接热应力传导导致定位偏移；压紧机构采用手动快速夹钳与小型气动压紧件组合的布局，针对工件薄壁易变形的位置设置浮动支撑头，在保证装夹压紧力足够的同时避免压伤工件表面，同时预留焊枪作业的避让空间，确保所有焊缝位置都处于焊枪可达作业范围内，无装夹遮挡。工装侧边设置了工件到位检测的安装位，可后续加装接近传感器实现装夹到位的信号反馈，适配自动化焊接工位的升级需求；所有易磨损的定位销、压紧头都设计为快换结构，通过标准螺丝固定，后期维护更换无需拆解整个工装基板，大幅降低产线维护停机时间。整体建模过程中对标准件如内六角螺丝、直线轴承、快速夹钳都采用标准化参数模型，确保加工采购时可直接匹配通用标准件，无需单独定制，有效控制工装的制造成本与加工周期，完全满足汽车零部件小批量多批次焊接生产的装夹精度与作业效率要求。
