带水冷排气系统的台式K50激光切割机

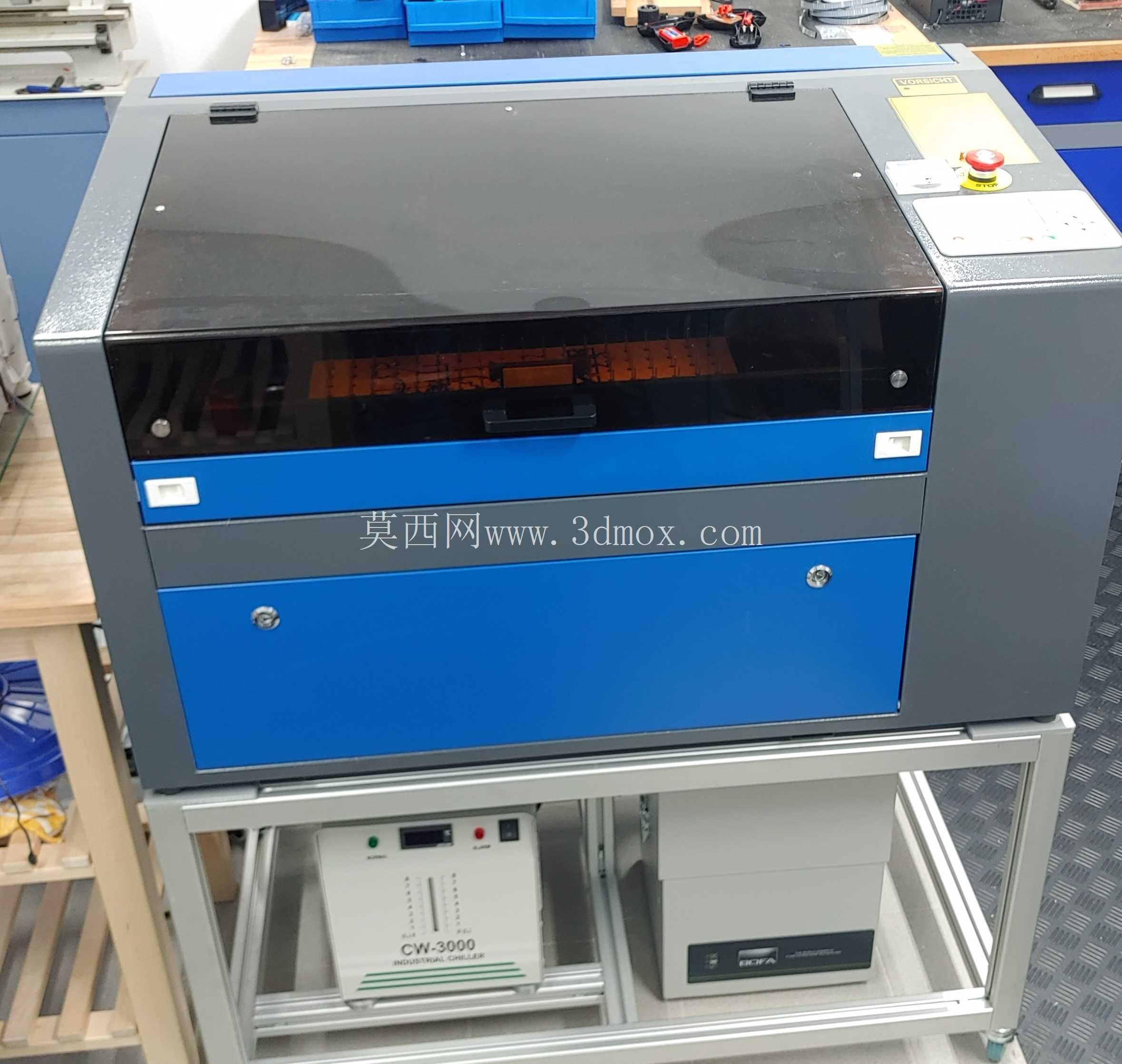

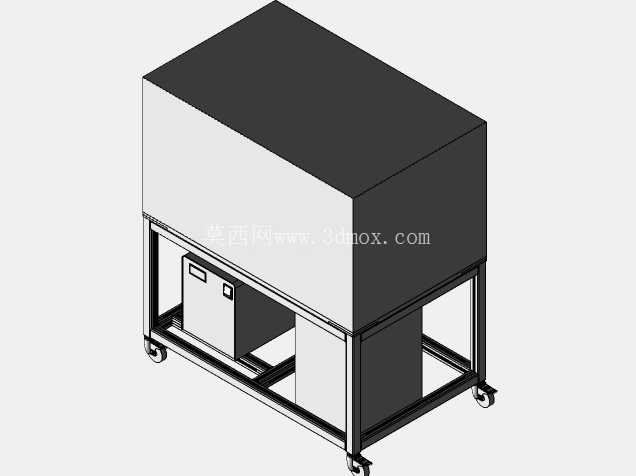

　　这款台式激光加工设备，核心采用50W功率的激光发生单元，主要面向小型加工工坊、教学实训场景、非标打样车间的薄型非金属材料加工作业，可覆盖亚克力、薄木板、皮革、纸质材料等常见工件的切割、打标工序，相比大型工业激光设备占地更小，移动部署灵活，适合小批量定制化生产场景使用。设备整体采用分层式结构设计，上层为封闭的激光加工腔体，腔体外壳采用钣金折弯拼接成型，顶部为整面覆盖的钣金盖板，可在加工过程中阻挡激光散射，同时避免加工产生的烟尘直接无组织扩散，腔体正面预留操作开口，可配合防护挡板实现加工过程的安全隔离，防止人员误触激光作业区域。下层机架采用4040标准工业铝型材搭建，铝型材之间通过角码、螺栓完成刚性连接，无需焊接作业，装配调整灵活，后期维护拆解也十分便捷，机架底部配置四个万向脚轮，其中两个带刹车锁定结构，既可以在车间内灵活推移调整工位位置，锁定后也能保证设备作业时的稳定性，不会因为加工过程的轻微振动出现位置偏移。

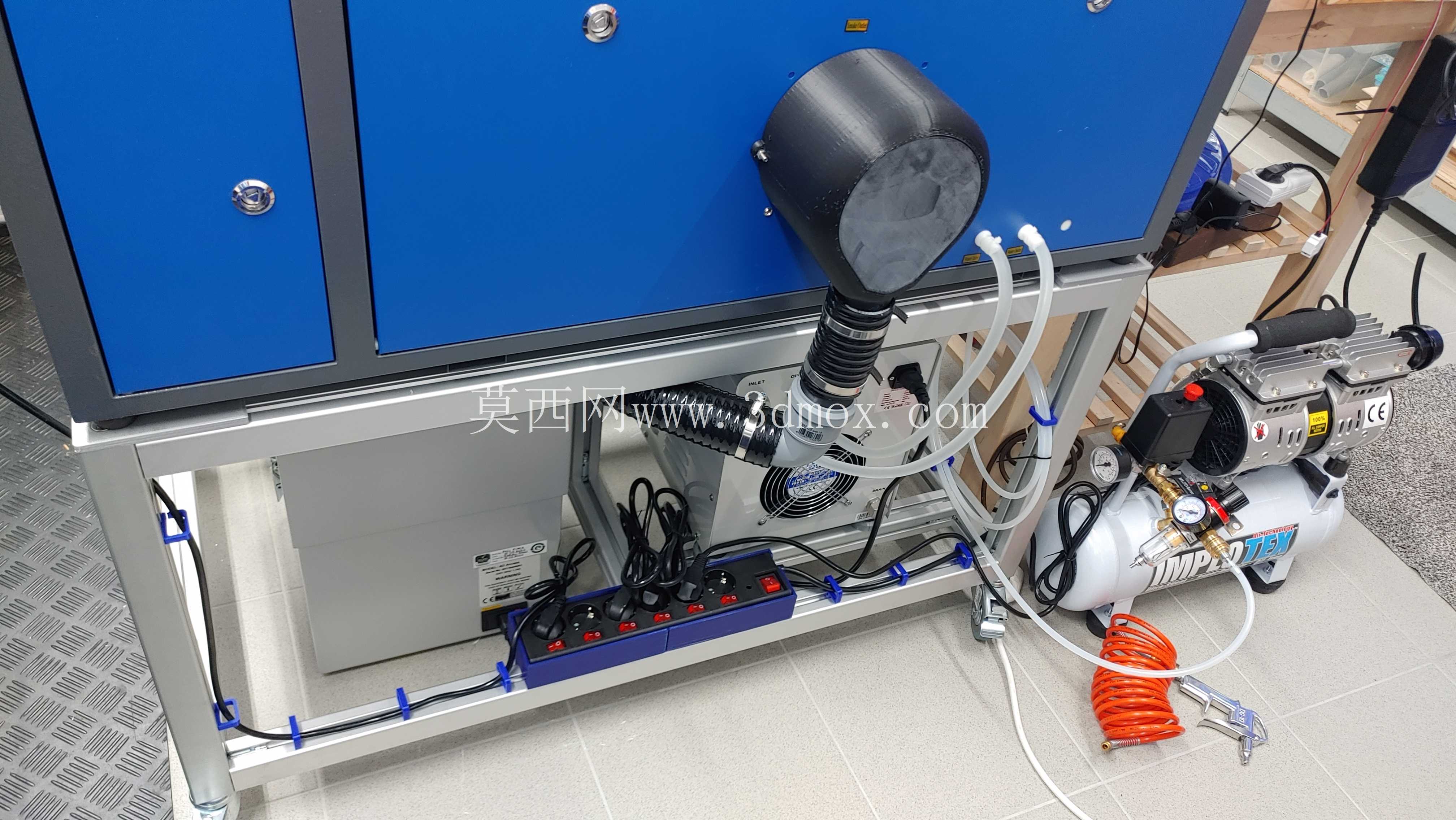

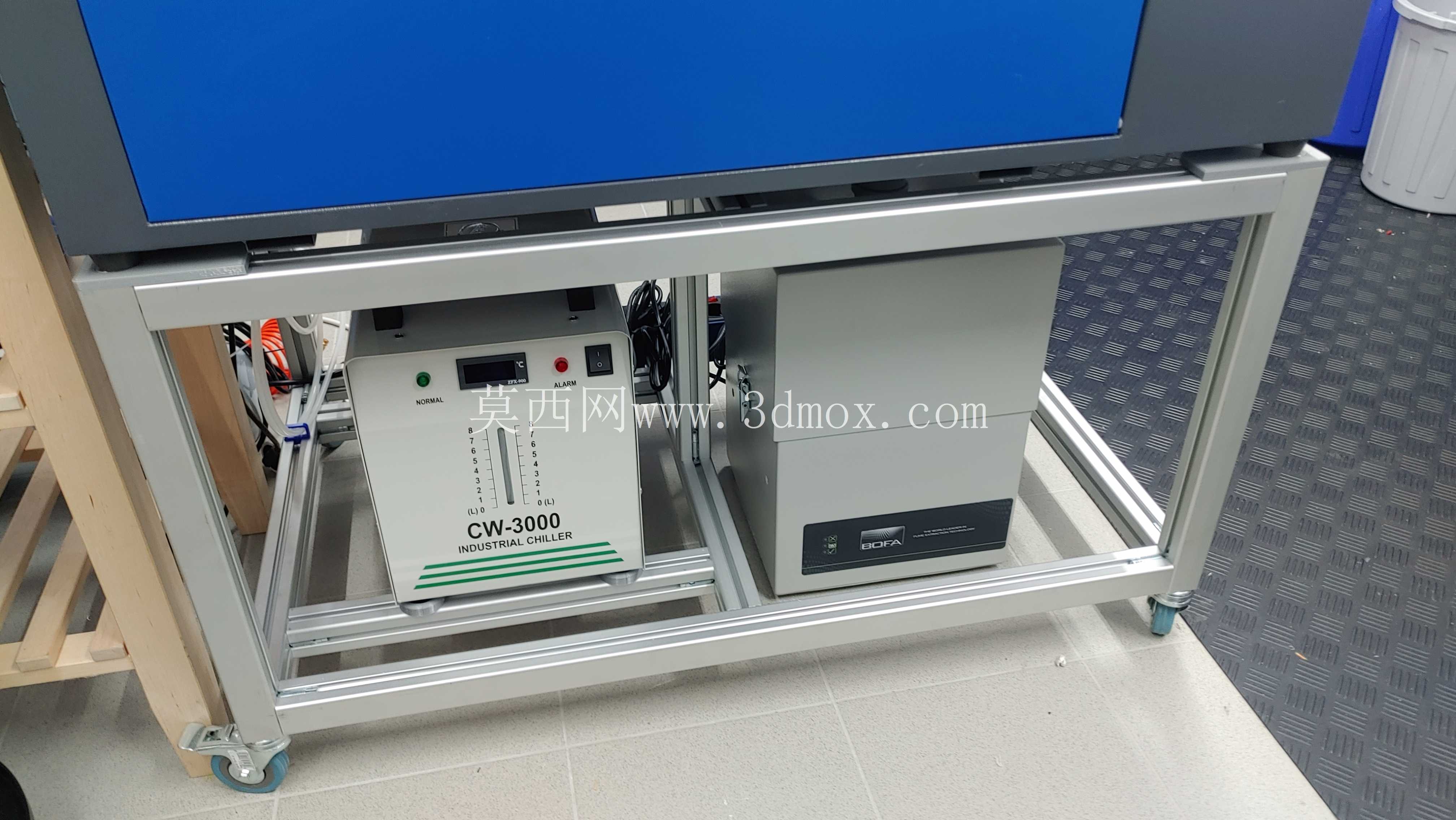

　　机架下层空间做了功能分区，一侧预留位置安装配套的CW-3000型冷水机，冷水机通过循环管路与激光发生单元连接，可在激光长时间连续作业时带走激光模块产生的热量，避免激光管因为温度过高出现功率衰减、寿命缩短的问题，冷水机的安装位置靠近机架侧方，预留了散热通风间隙，同时方便后期更换冷却水、清理散热滤网；另一侧安装BOFA品牌的Access系列排气系统，排气系统通过管路与上层加工腔体连通，可将加工过程中产生的烟尘、废气及时抽出过滤，避免烟尘在腔体内沉积污染激光镜片，同时改善作业区域的空气环境，排气单元的安装位置同样预留了维护空间，方便后期更换过滤芯、清理管路积尘。

　　设计过程中重点考量了各功能模块的安装边界，冷水机、排气单元的安装位都预留了足够的走线、走管空间，管路转角处采用大弧度弯头，减少风阻与水流阻力，同时所有外接管路都布置在铝型材机架的型材槽内，通过线槽盖板做隐藏处理，避免外部管线杂乱勾挂，也能防止管线被意外磕碰损坏。设备的整体外形尺寸控制在小型台式设备的合理范围内，不需要专门做设备基础硬化处理，普通的车间水磨石地面、防静电工作台地面都可以直接放置部署，安装时只需要接通风机、冷水机、激光主机的供电线路，接好循环冷却水、确认排气通路通畅即可完成调试投入使用，不需要复杂的场地改造。在结构强度校核上，铝型材机架的承重能力经过核算，完全可以承载上层加工腔体、下层水冷及排气单元的总重量，在脚轮锁定的状态下，机架的形变量控制在允许范围内，不会因为长期承重出现型材变形、连接松动的问题。加工腔体的钣金外壳采用1.5mm厚度的冷轧钢板制作，拼接处做密封处理，减少烟尘从拼接缝隙溢出，腔体内部预留了激光光路的安装空间，以及工件台的调整行程，可满足常规尺寸工件的加工需求。

　　这款设备的设计思路核心是集成化，将激光加工主机、冷却系统、排气系统三个独立的功能单元整合在同一个可移动机架上，用户不需要单独为水冷机、排气系统设计安装位置，也不需要自行布置连接管线，设备出厂前即可完成大部分管路、线路的预装，现场部署的工作量大幅降低，同时集成化的设计也让设备整体的占地面积比分散布置的方案缩小近三分之一，更适合场地面积有限的小型加工场所使用。实际使用过程中，集成式的结构也让设备的移动转场更加方便，不需要拆分各个单元就可以整体推移，适合需要经常调整工位布局的生产场景，比如实训教室的设备轮换、展会展示的设备转运等场景都能适配。
