可移动式大行程FDM熔融沉积打印设备结构

　　这套可移动打印结构的设计初衷，是解决传统桌面级3D打印设备成型尺寸受机架边界严格限制的痛点，面向STEM教学场景、创客空间小批量原型制作需求开发，打破常规设备固定成型仓的设计思路，将打印执行端与移动行走机构整合，让设备可以在平整的铺设有卡普顿胶带的地面上完成连续打印作业，理论上成型长度仅受作业场地空间限制，无需额外拼接大尺寸机架，大幅降低大尺寸原型制作的设备成本。

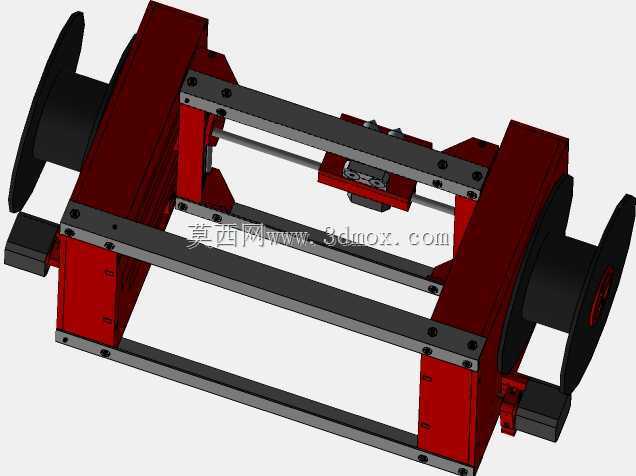

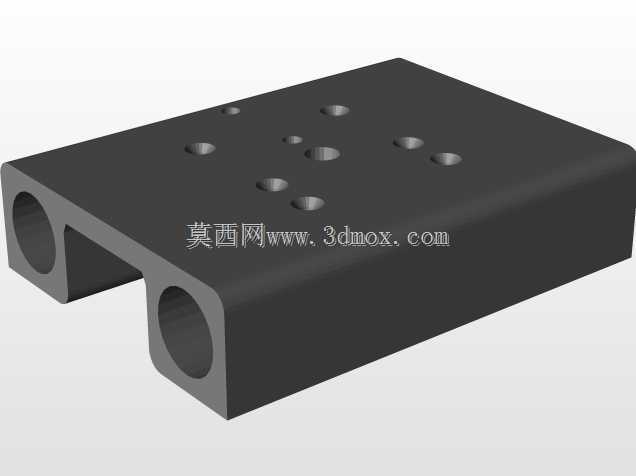

　　从传动结构设计来看，x轴运动副采用gt2同步带轮搭配步进电机驱动，带动挤出机执行端完成横向进给，同步带传动的间隙补偿设计能保证0.1mm级的进给精度，满足熔融沉积成型的层厚控制要求；y轴同样采用双步进电机搭配gt2同步带的传动方案，双电机对称布置能抵消单侧传动带来的偏载力矩，避免长行程移动下的横梁偏转问题；z轴采用丝杠传动结构，搭配两个步进电机同步驱动，丝杠的自锁特性可以在设备断电或轴停止移动时，无需额外抱闸结构即可支撑x、y轴横梁的重量，不会出现滑台下坠的问题，减少了额外零部件的使用，降低整体结构重量。第四组运动轴为设备底部的行走轮轴，当单个打印单元的作业完成后，行走轮会带动整台设备向前移动固定步距，移动到位后自动锁定位置，继续下一段区域的打印作业，整个移动、对位、打印的流程由arduino微控制器统一调度，不需要人工干预即可完成长尺寸工件的连续成型。

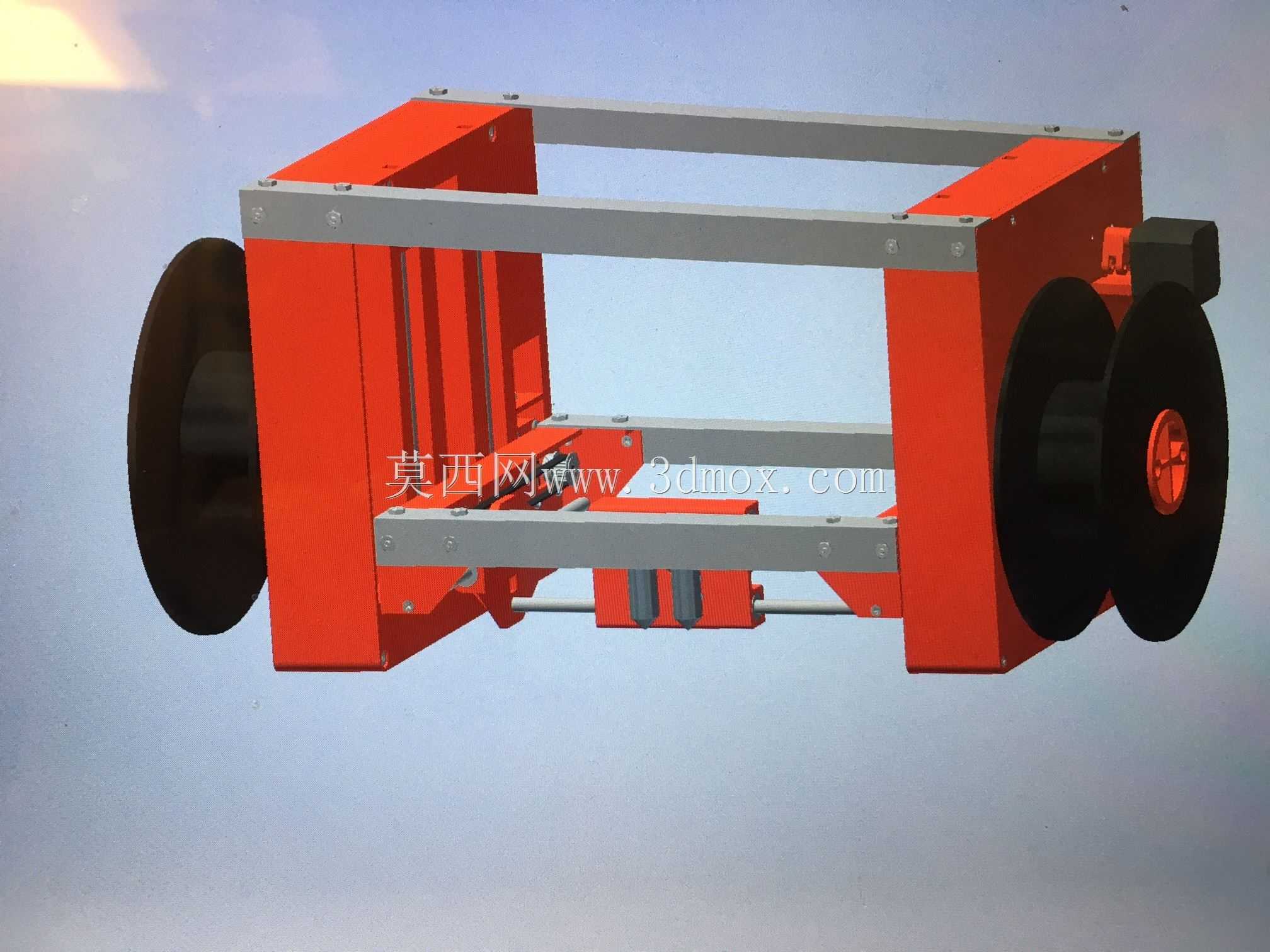

　　设备的安装边界没有传统3D打印机的封闭机架限制，仅需要作业地面平整，铺设宽度6.25英寸的卡普顿胶带作为打印基底即可，胶带可以在空间允许的范围内任意延伸，设备行走轮的跨距设计与胶带宽度匹配，行走过程中不会偏离胶带作业区域。结构框架采用标准铝型材拼接，两侧的线盘支架用来挂载打印耗材卷，耗材从线盘导出后直接送入挤出机，缩短了耗材输送路径，减少长距离送丝带来的堵头、送丝不足等问题。设备的电控模块全部集成在右侧机架的安装位上，接线沿型材槽内布置，避免移动过程中线路拖拽剐蹭。

　　相比传统固定成型仓的3D打印设备，这套结构不需要占用固定的大尺寸安装空间，闲置时可以推移到场地边角存放，使用时再推移到作业区域展开，非常适合场地面积有限的教学场景使用。在实际教学应用中，这类设备可以让更多学生同时参与打印实践，不需要排队等待有限的固定设备工位，学生可以自行设计长尺寸的结构件，比如桥梁模型、机械臂长梁、建筑结构原型等，不需要将模型拆分打印后再拼接，减少了拼接带来的强度损失与尺寸误差。

　　设计过程中特意简化了整体结构，没有采用复杂的钣金外壳与封闭仓结构，所有传动部件都外露布置，方便学生观察理解3D打印的运动原理，也便于日常维护与零部件更换，易损件比如同步带、喷嘴、步进电机都采用通用标准件，不需要定制特殊配件，后期维护成本极低。行走轮的定位精度经过反复校准，每次移动的步距误差控制在0.2mm以内，多段打印的衔接处不会出现明显的层错，能够满足教学类原型件的精度要求。设备的挤出机采用通用的E3D兼容结构，支持PLA、ABS等常规熔融沉积耗材，不需要定制特殊耗材，使用成本与普通桌面级3D打印机持平。

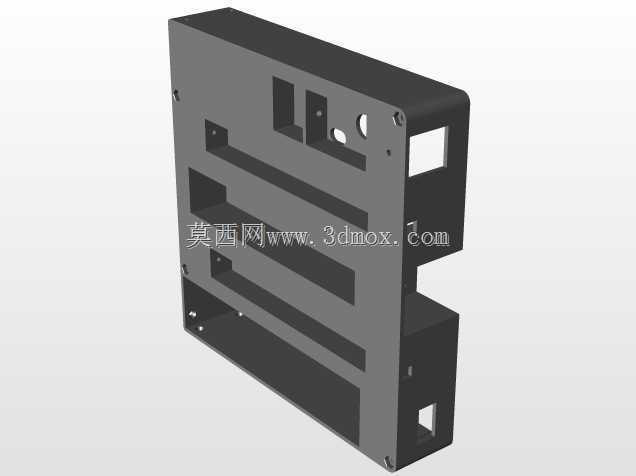

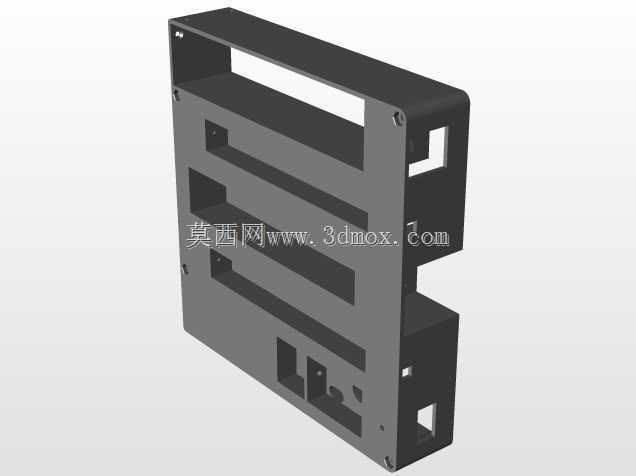

　　在结构强度设计上，横梁采用加厚铝型材，即使在最大伸出位置，横梁的挠度也控制在0.1mm以内，不会因为横梁下垂影响打印层厚的均匀性。两侧的机架板采用钣金折弯加工，既保证了结构刚度，又控制了整体重量，单人即可推移设备转移位置。所有运动副的位置都设计有润滑脂加注点，日常维护时不需要拆解结构即可完成润滑保养，适合高频次使用的教学场景。
