带冷却排气系统的K50激光切割设备

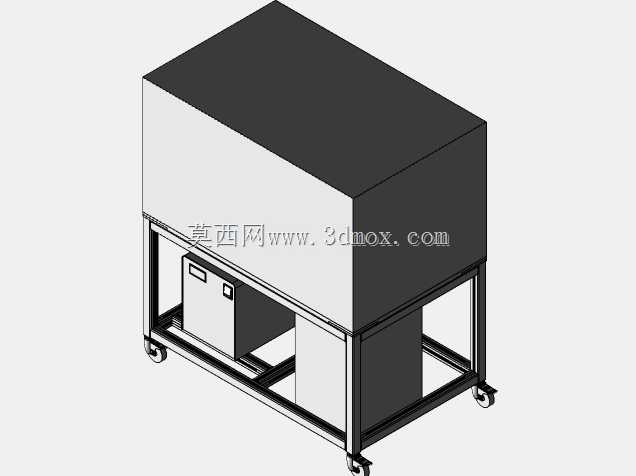

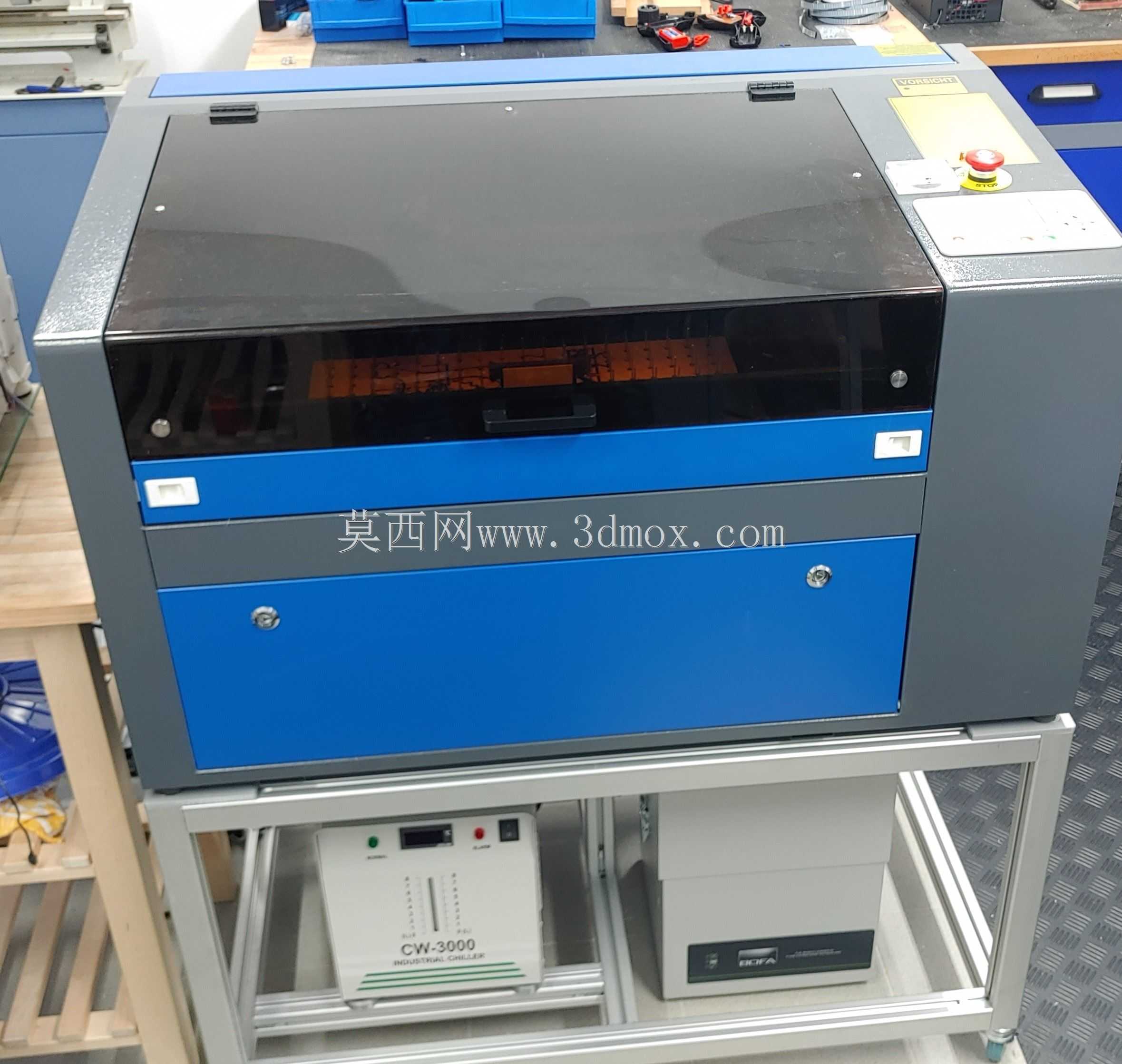

　　这款K50激光切割设备的三维结构，核心围绕小型加工场景的实用需求搭建，机架部分采用4040标准铝型材拼接成型，这类型材的截面尺寸固定为40mm×40mm，槽宽适配常规工业紧固件，安装时不需要额外做复杂的焊接预处理，所有连接点位都可以通过角码、T型螺栓完成锁紧，后期如果需要调整机架内部的组件布局，只需要松开对应位置的紧固件就能挪动安装位，比焊接机架的改造灵活度高很多。机架底部配置了四个万向脚轮，其中两个带刹车锁止结构，日常需要挪动设备位置时，单人就能推动转移，不需要额外调用吊装或者搬运工具，锁止之后脚轮不会出现滑动偏移，能保证设备运行时的整体稳定性，不会因为加工过程中的轻微震动出现位置窜动。设备上部的封闭加工腔体采用钣金折弯拼接结构，

　　腔体的内壁预留了激光反射防护层的安装位，能避免激光加工时的漫反射光线透出腔体对操作人员造成伤害，腔体的正面预留了可开合的防护门安装位，门体和腔体之间的密封槽可以嵌入遮光橡胶条，既能够阻挡加工时产生的烟尘外泄，也能避免强光直接照射到操作区域。配套的冷却系统采用独立模块化设计，冷却单元直接安装在机架下部的预留安装仓内，和激光发生模块的安装位相邻，冷却管路的走线长度被控制在最短范围内，能减少冷却液输送过程中的温度损耗，保证激光模块工作时始终处于稳定的温度区间，避免长时间工作出现过热导致的功率衰减问题。排气系统的接口设置在腔体后侧的下部位置，接口尺寸适配常规工业除尘管道，加工过程中产生的烟尘会顺着腔体内的导流槽流向排气口，

　　不会在腔体内部积聚残留，既能够减少烟尘对激光镜头的污染，也能避免加工区域的烟尘溢出到车间环境中。设备的电气控制单元同样布置在机架下部的独立仓体内，仓体和冷却单元、排气单元之间设置了金属隔板，能避免冷却液泄漏或者烟尘进入电气仓造成线路短路，电气仓的门板上预留了散热格栅，保证控制元件工作时产生的热量能够及时散出。从安装边界来看，设备整体的占地尺寸控制在小型加工工位的适配范围内，不需要单独预留超大的安装场地，普通的车间工作台位或者独立的小型设备放置区都能满足安装要求，设备后侧只需要预留出冷却管路、排气管道以及电源线的走线空间即可，不需要额外预留过多的操作间隙，正面的防护门打开后的操作半径也控制在单人操作的舒适范围内，

　　操作人员站在设备正前方就能完成工件上下料、参数调整等常规操作。这款设备主要面向小型五金件、薄型非金属材料的切割加工场景，比如广告标识制作、小型工艺零件加工、教学实验场景的激光加工演示等，50W的激光功率能够满足厚度在5mm以内的亚克力、薄木板、皮革等材料的切割需求，也能完成薄金属片的表面打标作业，配套的冷却系统能够支持设备连续长时间运行，不需要中途停机等待激光模块降温，排气系统的配置也能满足常规车间的环保要求，不需要额外加装复杂的除尘辅助设备就能直接投入使用。在结构设计的过程中，所有组件的安装位都做了标准化适配，不管是后期更换冷却单元、维护激光模块，还是升级排气组件，都不需要对原有机架做破坏性改造，直接替换对应模块就能完成升级，设备的维护门槛很低，普通的设备维护人员不需要掌握复杂的专用装配技能就能完成日常的保养和易损件更换工作。机架的铝型材选型也充分考虑了承重需求，上部的加工腔体加上内部的激光运动组件总重量完全在4040铝型材的承重范围内，长期使用不会出现机架变形的问题，脚轮的承重选型也匹配设备的整体重量，挪动过程中不会出现脚轮变形或者卡顿的情况。
