工业级纤维柄钳工锤结构设计方案

　　在机械装配、模具修配、钣金整形、五金维修等一线作业场景里，手锤是所有技工接触频率最高的基础工具之一，不同于传统一体式钢柄锤或者木柄锤，这款纤维柄锤的结构设计完全围绕长期高频作业的人机工程需求与耐用性要求展开。先从实际使用场景的痛点说起，传统木柄锤在长期受交变敲击载荷后，容易出现柄部开裂、锤头松动的问题，尤其是在模具车间的飞边修整、装配工位的销钉敲入、钣金工位的型面校正作业中，锤头脱落的安全隐患一直是车间工具管理的重点排查项；而纯钢柄锤的振动传递率极高，连续敲击半小时以上，操作人员的手腕会受明显的反震力，长期作业容易引发腕部劳损，冬季低温环境下钢柄的触感冰凉，也会影响操作握持的稳定性。这款纤维柄锤的锤头部分采用高碳钢锻打成型，敲击端面做了局部淬火处理，硬度控制在HRC48-55区间，既保证敲击面的耐磨性能，避免长期使用出现凹陷卷边，又能控制锤头整体韧性，防止过硬导致的崩边飞溅风险；锤头的斜向劈面做了圆弧过渡处理，针对钣金整形、薄件校正的作业需求，劈面的边缘做了0.5mm的倒钝，避免敲击时在工件表面留下深度压痕，适配模具飞边清理、零件错位校正的精细作业需求。

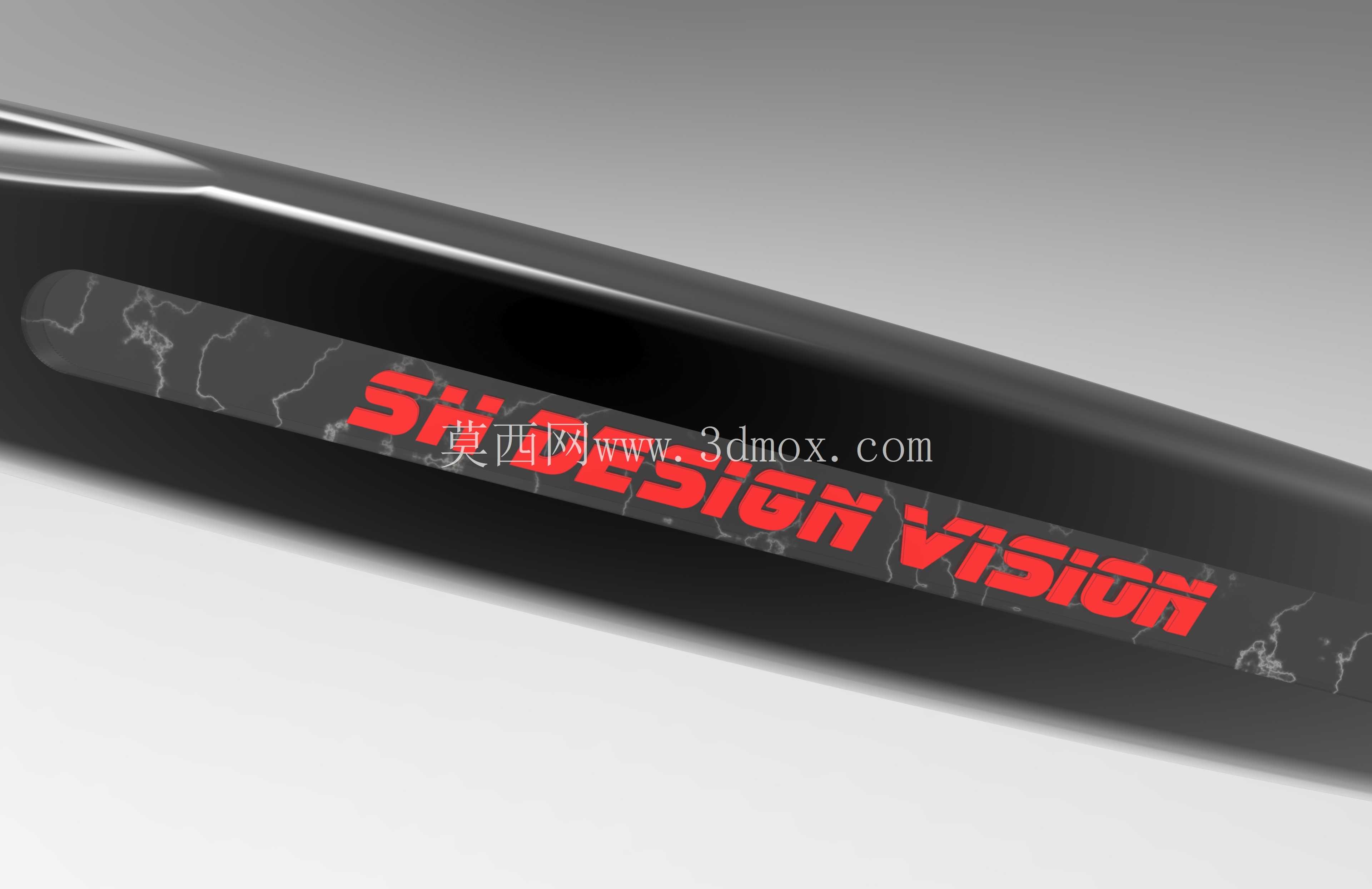

　　柄部采用玻璃纤维增强复合材质，相比木柄的吸水易腐、钢柄的高振动传导，纤维材质的阻尼特性可以抵消60%以上的敲击反冲力，握持段做了贴合手掌弧度的收腰设计，表面包覆的防滑橡胶层设置了交错的防滑纹理，即使手上沾有切削液、润滑油，也能保证握持的摩擦力足够，不会出现打滑脱手的情况。从安装结构来看，锤头与柄部的连接采用了楔形胀紧加环氧树脂灌封的双重固定结构，柄部插入锤头的部分做了双向倒刺结构，打入金属楔块后，纤维柄的端部会在锤头的安装孔内均匀胀开，配合灌封的高强度结构胶，完全避免长期使用后锤头松动的问题，相比传统木柄仅靠楔块固定的结构，连接可靠性提升数倍，即使在零下20度的低温户外作业场景，也不会出现柄部收缩导致的连接松动。

　　整体尺寸设计适配亚洲人手型的握持范围，锤头重量控制在300g区间，既满足日常销钉敲击、零件校正的力度需求，又不会因为重量过大导致长时间作业的手臂疲劳，柄部总长度控制在280mm，握持重心落在距离锤头120mm的位置，也就是操作人员握持时的掌心位置，挥动时的力矩平衡更好，敲击精度更容易控制，不会出现头重脚轻导致的敲击偏移问题。针对不同作业场景的适配性，这款纤维柄锤的柄部尾部做了防脱挂孔设计，可以搭配工具防坠绳使用，适合高空设备检修的作业需求，避免工具坠落引发安全事故；锤头的平面端做了细微的磨砂处理，敲击硬质工件时不会出现打滑偏移，针对需要精准敲击的小零件装配场景，锤头的边角做了小圆角处理，即使敲击位置有小幅偏差，也不会刮伤零件的加工表面。

　　在结构建模的过程中，需要重点关注几个关键的配合边界：首先是锤头安装孔的锥度设计，要与纤维柄的插入端锥度完全匹配，胀紧后的接触面积要达到90%以上，避免局部应力集中导致柄部断裂；其次是柄部橡胶包覆层的厚度控制，握持区域的橡胶厚度控制在3mm，过厚会导致握持手感虚浮，过薄则无法起到减振防滑的作用；另外锤头的淬火区域要严格控制在敲击端面10mm深度范围内，其余部分保持调质后的韧性，避免整体淬火导致的锤头脆性断裂风险。实际车间使用中，这类纤维柄锤的寿命通常是普通木柄锤的3-4倍，尤其是在多班次连续作业的装配线上，不需要频繁更换锤柄或者紧固锤头，能够有效降低工具的维护成本，同时减振设计能够大幅降低操作人员的职业损伤风险，适合在模具制造、设备装配、汽车维修、钣金加工等多个行业的工位作为标配手工具使用。
