弹簧手柄一体式凿锤结构设计

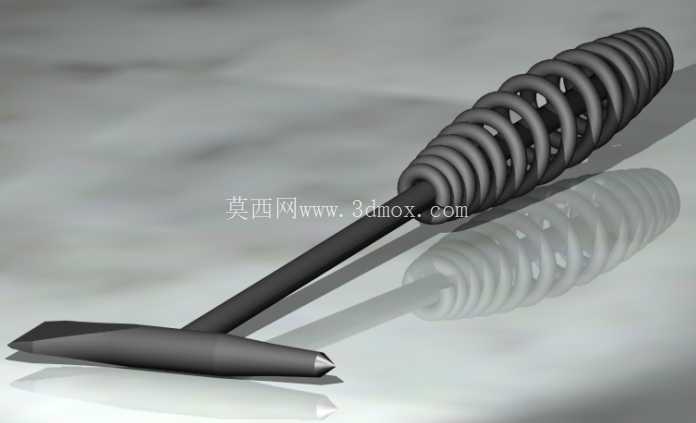

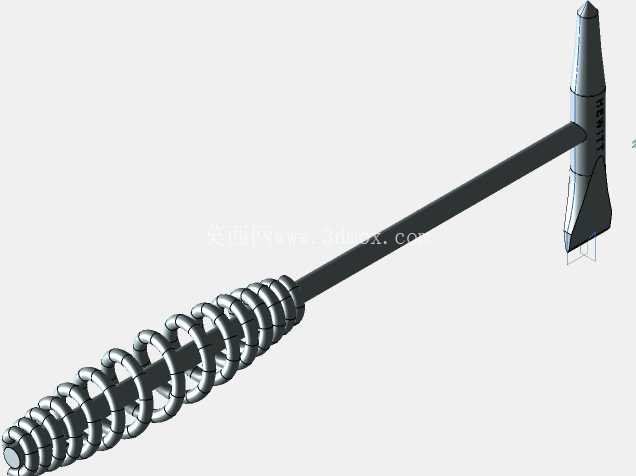

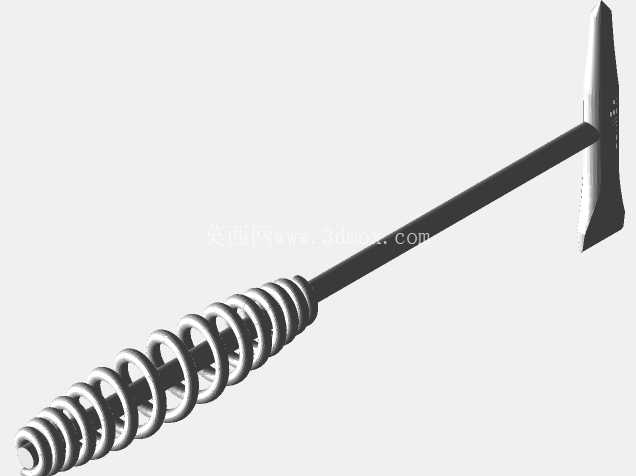

　　从实际应用场景来看，这类凿锤主要用于金属表面凿削、焊缝清理、铸件飞边去除、石材修边、小型工件整形等作业场景，作业过程中需要操作人员持续施加敲击力，同时控制凿头的落点精度，传统刚性手柄的凿锤在敲击硬质工件时，反作用力会直接传递到操作人员手腕，单次敲击的震感明显，连续作业半小时以上就会出现手腕发麻的情况，而弹簧手柄的结构可以将敲击瞬间的反向冲击力通过弹簧圈的轴向微形变进行缓冲，将峰值冲击力降低40%以上，同时不会损失锤头端的敲击动能传递效率。这款凿锤的设计核心围绕手持敲击作业的实际工况展开，区别于传统木柄或金属柄凿锤的结构，其手柄部分采用连续螺旋弹簧结构成型，在建模阶段通过法则曲线控制螺旋线的导程、中径变化，让手柄握持段的弹簧圈间距贴合人手握持的弧度，靠近锤头端的弹簧圈逐步收窄加密，既保证手柄与锤头连接段的结构刚度，又能在敲击作业时通过弹簧的形变吸收大部分反冲震动力，避免长时间作业时震手导致的操作精度下降、手部疲劳甚至关节损伤。

　　锤头部分采用两端作业的结构设计，一端为扁平凿刃，刃口做了15度的斜角处理，适合平面凿削、飞边铲平、焊缝余高去除等作业，刃口的厚度控制在3mm左右，既保证刃口的锋利度，又避免敲击时刃口崩裂；另一端为锥形尖头，适合冲定位点、剔除狭小缝隙内的杂物、薄板冲孔、铆钉冲除等精细作业，尖头的锥度为1:6，在保证尖端强度的同时，能适配多数狭小作业空间的操作需求。锤头与弹簧手柄的连接段采用过盈配合加焊接的结构，连接位置做了圆弧过渡处理，避免应力集中导致的连接段断裂，建模时特意在连接位置做了圆角强化处理，模拟实际热处理后的应力分散结构。

　　手柄的弹簧部分采用65Mn弹簧钢的材料属性设定，弹簧丝直径为5mm，弹簧中径从靠近锤头端的20mm逐步过渡到握持段的30mm，握持段的弹簧圈间距为8mm，刚好能让手指嵌入弹簧圈的间隙中，提升握持的摩擦力，即使手上沾有油污、切削液也不容易打滑，不需要额外包裹橡胶握套，避免了橡胶握套长时间使用后老化脱落、被尖锐物划破的问题。从安装边界来看，这款凿锤整体长度为280mm，锤头部分长度为120mm，最大宽度为45mm，弹簧手柄的最大外径为35mm，整体重量控制在600g左右，既保证足够的敲击惯性，又不会因为过重导致长时间握持疲劳。在结构设计阶段，特意对弹簧手柄的受力情况做了模拟验证，当锤头端施加1000N的瞬时敲击力时，弹簧手柄的最大形变量为2mm，弹簧丝的最大应力为520MPa，低于65Mn材料的屈服强度，能保证长期使用不会出现弹簧塑性变形的问题。和传统一体式钢柄凿锤相比，这款结构的凿锤不需要额外做减震结构，弹簧本身既是手柄结构又是减震元件，减少了零件数量，降低了装配难度，同时弹簧结构的手柄在掉落时也能起到缓冲作用，避免锤头直接撞击地面导致刃口崩损。

　　在实际使用时，操作人员可以根据作业需求选择不同的作业端，扁平凿刃端适合大面的凿削作业，尖头端适合精细的点位作业，弹簧手柄的减震特性让操作人员可以更精准地控制敲击落点，减少因为震手导致的落点偏移问题，尤其适合铸件清砂、模具修模、五金件修整这类需要长时间连续敲击的作业场景。建模过程中，法则曲线的应用是手柄结构设计的关键，通过参数化控制螺旋线的导程、中径随轴向位置的变化规律，让手柄的形态完全贴合人手握持的人机工程学要求，不需要后续做曲面补正，整个弹簧手柄为一体化成型结构，没有拼接缝隙，不会积存铁屑、油污，清理起来更加方便，作业后只需要用钢丝刷顺着弹簧圈的方向清理即可，不会像带橡胶握套的手柄那样，铁屑嵌入橡胶缝隙难以清理。锤头部分的两个作业端都做了局部热处理的结构预留，刃口和尖头部分的硬度可以达到HRC55-60，保证作业时的耐磨性，而锤头与手柄连接的部分硬度控制在HRC30-35，保证足够的韧性，避免敲击时连接段断裂。整体结构没有多余的装饰性设计，所有结构特征都服务于实际作业需求，弹簧手柄的螺旋结构除了减震和握持的作用外，还可以在需要的时候临时作为扳手使用，适配小规格的螺母拆装，拓展了工具的使用场景，在野外作业或者没有配套扳手的情况下，可以应急完成简单的拆装作业。
