多规格Brisk系列汽车火花塞结构设计

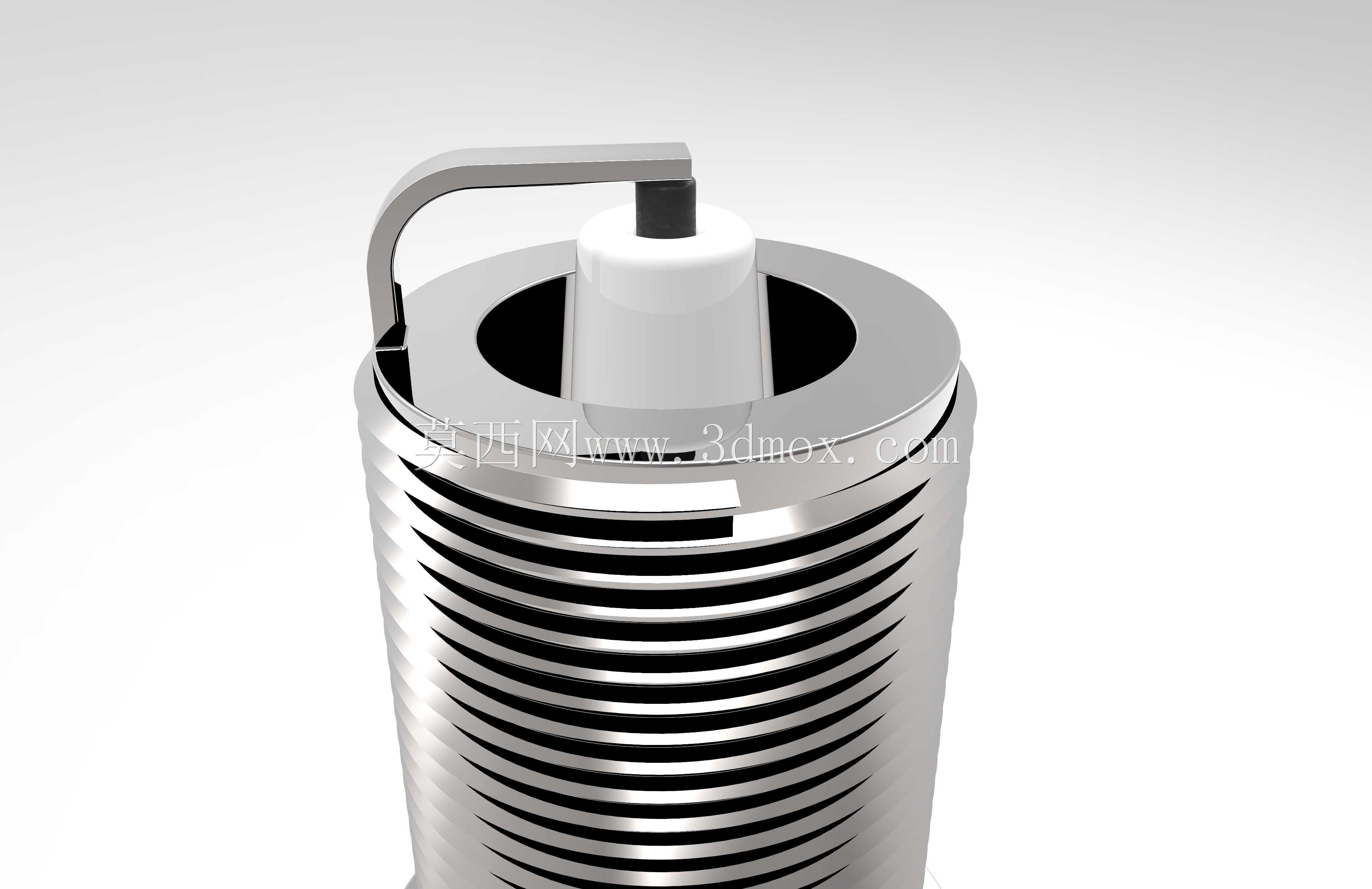

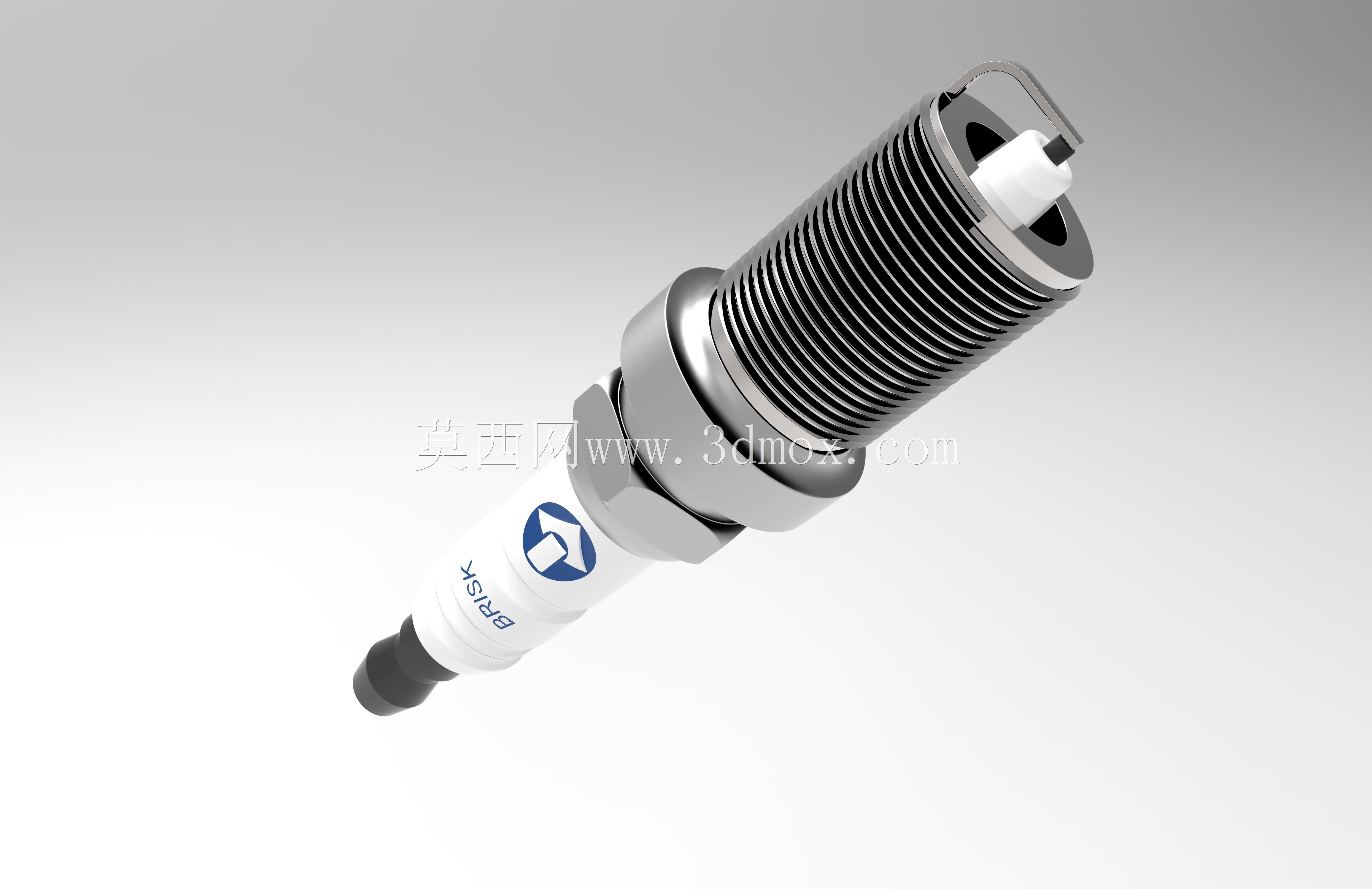

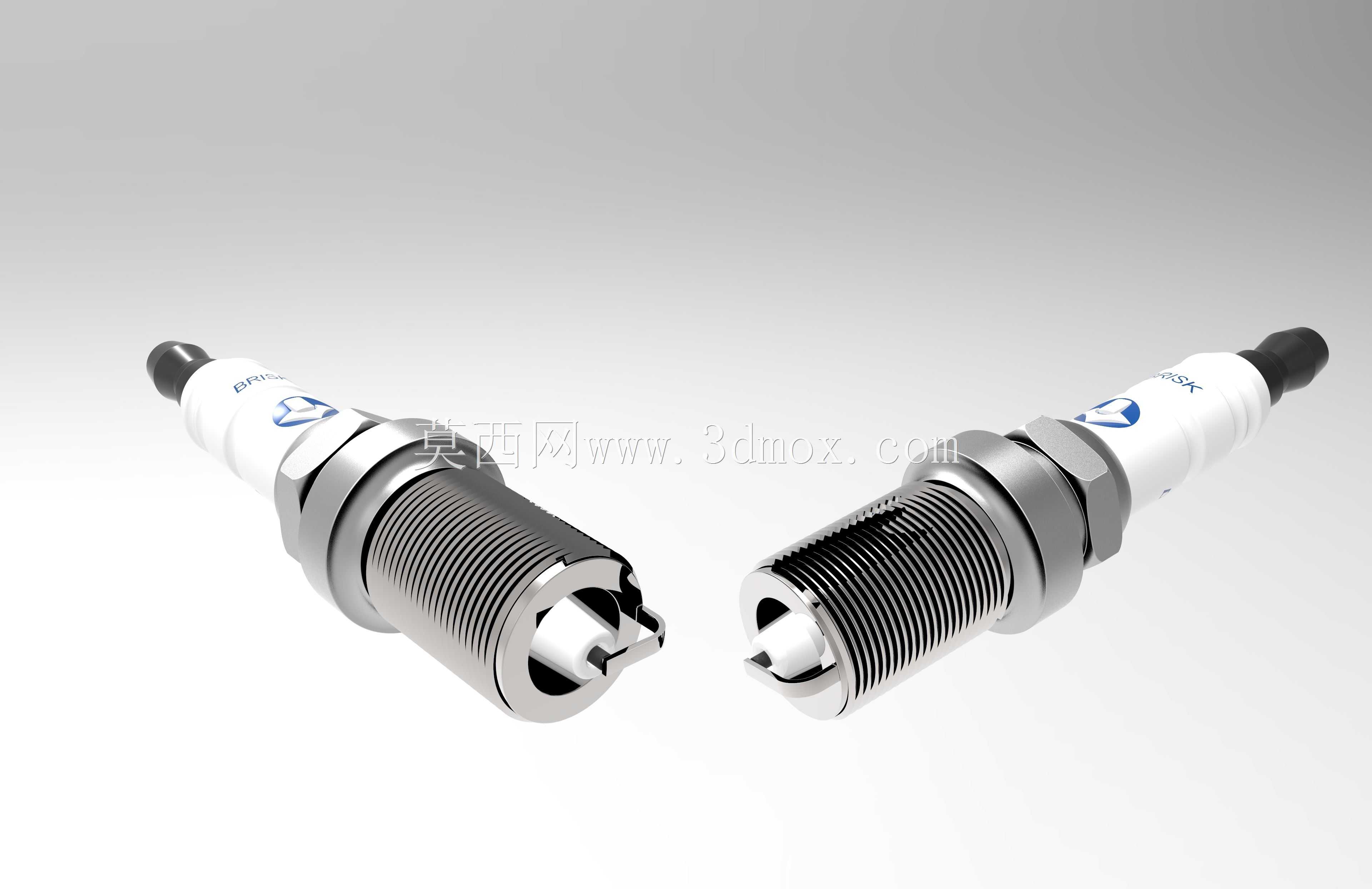

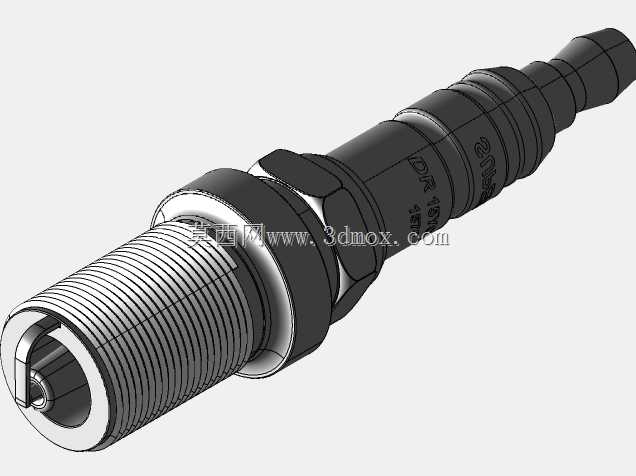

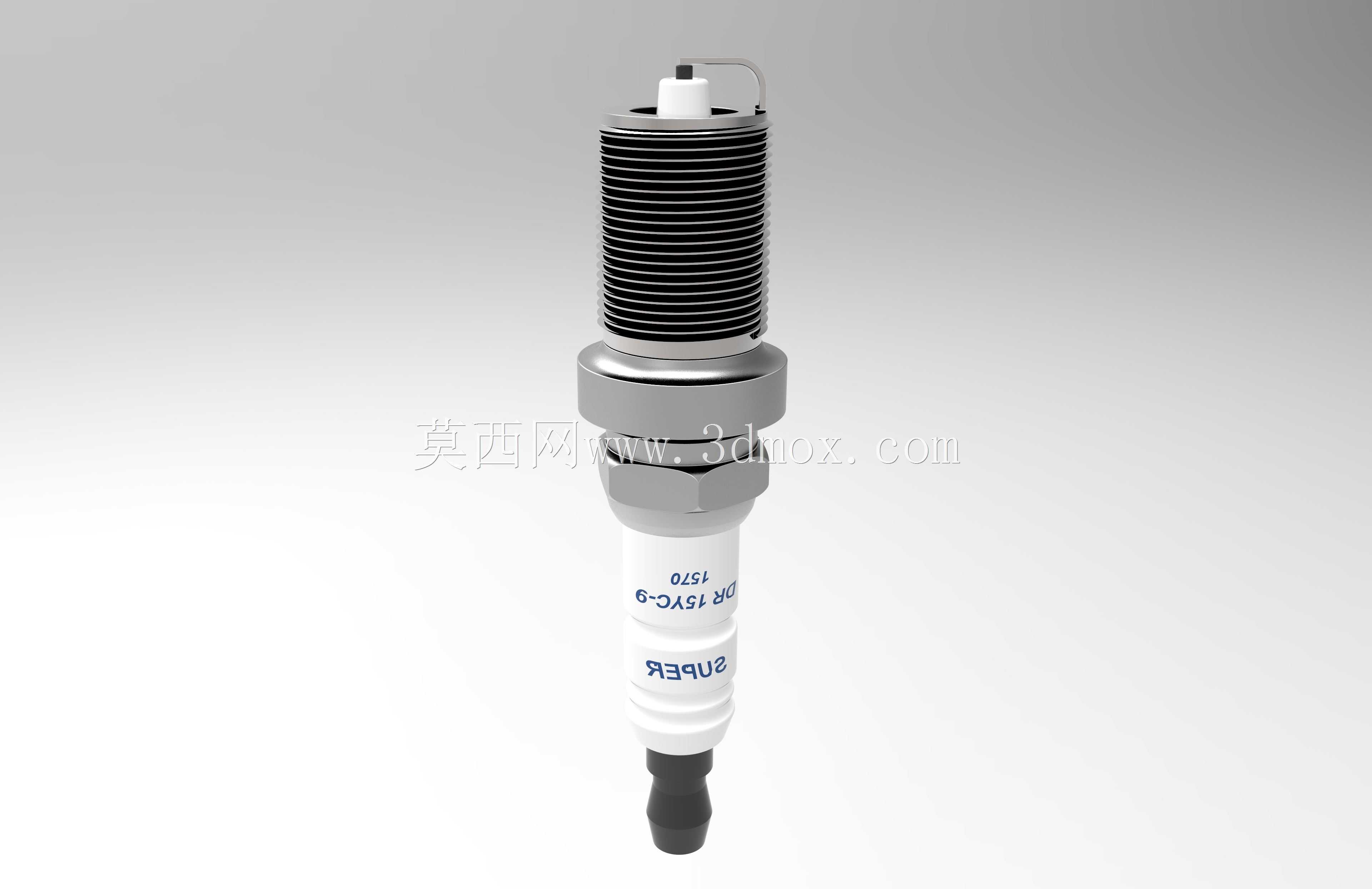

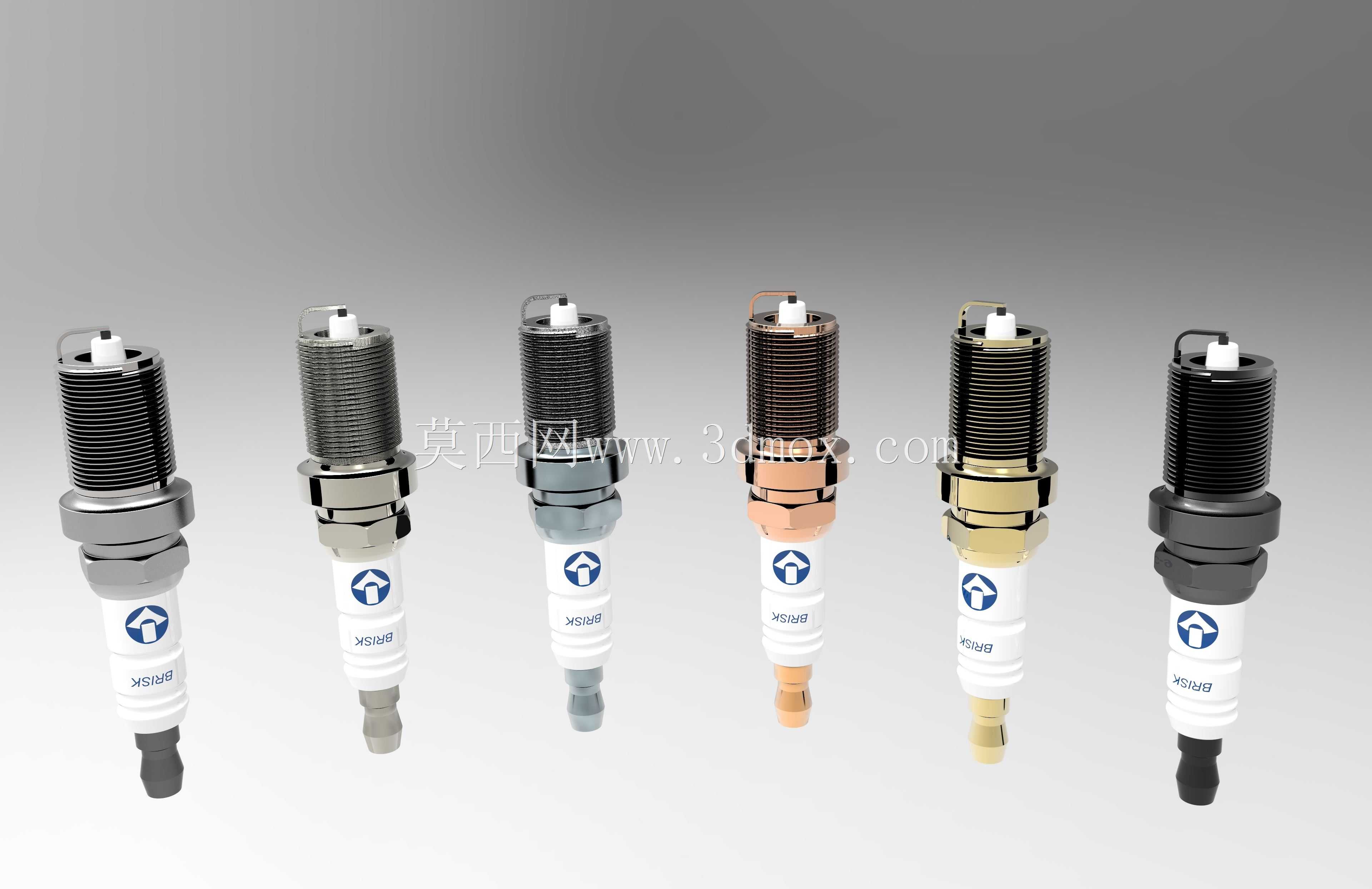

这套火花塞模型覆盖了多种热值与壳体材质规格，适配不同压缩比、不同燃油类型的内燃机点火需求，从自然吸气小排量乘用车到高增压性能机型，都能找到对应匹配的结构版本。做这套结构建模的时候，最先敲定的是安装接口的边界尺寸，所有版本统一采用M14×1.25的标准安装螺纹，螺纹旋合长度根据不同燃烧室深度做了差异化设计，对应19mm、22mm、25mm三种常用旋入深度，确保安装后电极端面能精准处于燃烧室中心点火位置，不会因为伸入过长碰撞活塞顶部，也不会因为伸入过短导致点火位置偏移、火焰传播距离变长影响燃烧效率。六角安装位统一采用16mm对边尺寸，匹配市面上绝大多数火花塞套筒的工装规格，安装扭矩范围控制在20-30N·m之间，建模时特意在壳体与螺纹衔接处做了密封锥面结构，无需额外加装铜垫片就能实现燃烧室与缸盖之间的高压密封，避免工作过程中出现缸压泄漏的问题。不同版本的壳体材质做了区分，有镀镍钢壳、铜芯散热壳、贵金属壳体等不同结构，对应不同的散热需求，热值覆盖从冷型到热型的全区间，高转速大负荷工况下选用冷型火花塞，能快速将电极热量传导到缸盖水套，避免电极过热引发早燃；市区低速频繁启停的工况选用热型火花塞，能保持合适的电极自清洁温度，避免积碳附着导致点火失效。陶瓷绝缘体部分采用了高氧化铝陶瓷结构，建模时还原了绝缘体表面的多道伞棱结构，这些棱边结构能增加表面爬电距离，避免高压点火时出现沿面闪络，即便在高湿度环境下也能保证绝缘性能可靠。中心电极与侧电极的间隙统一控制在0.8-1.1mm区间，不同版本根据点火系统的输出电压做了微调，高能量点火系统适配稍大的电极间隙，能打出更大的点火核，提升混合气点燃效率；普通点火系统适配稍小间隙，保证点火成功率。电极末端采用了贵金属合金端头，减少长期工作的电极烧蚀量，延长使用寿命。整套模型还原了不同外观配色的密封涂层结构，白色瓷体部分的标识印刷位置、金属壳体的表面处理纹理都做了写实还原，可用于发动机点火系统结构教学、维修实训演示、汽配产品展示等场景，也能作为整车动力系统建模的标准配件调用，安装定位基准与市面上主流同规格火花塞完全通用，装配时无需额外调整安装位尺寸，直接匹配缸盖上火花塞安装孔的坐标即可完成装配约束。
