桌面级三轴HBoard数控绘图仪结构设计

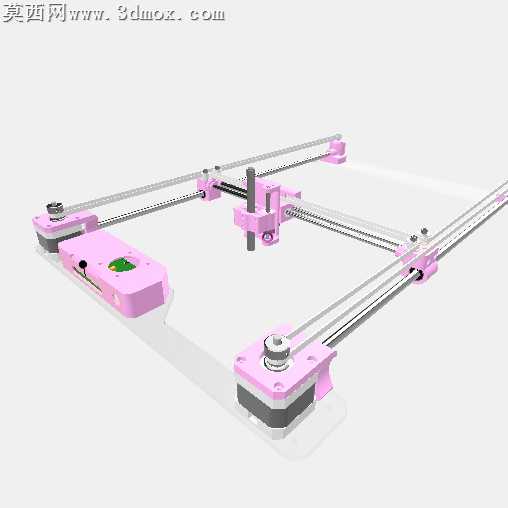

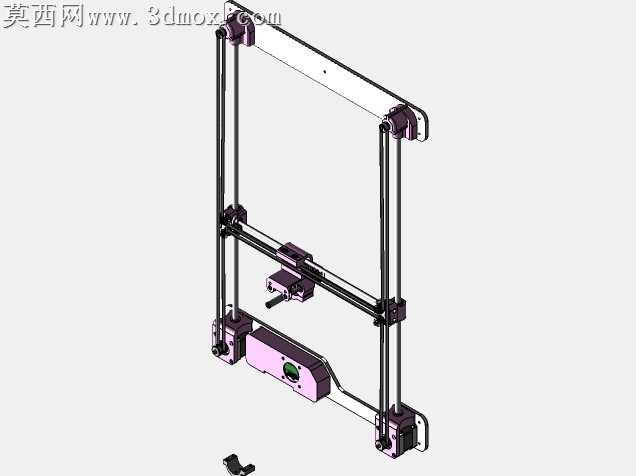

本作品为桌面级三轴数控绘图设备的三维结构设计，整体采用龙门式双轴联动布局，在三维建模过程中严格遵循桌面级小型数控设备的紧凑化设计原则，对所有零部件进行1:1等比例参数化建模，确保各运动部件的装配间隙、运动行程完全符合实际加工装配要求。建模阶段首先完成基础安装底板的结构搭建，底板采用平整板式结构作为整机承载基准，在底板四角对应位置设计同步带轮安装座，用于固定X轴方向的传动与导向组件；X轴方向采用双平行光轴作为直线导轨，搭配线性滑动轴承实现低阻力往复运动，两端的同步带轮通过紧定螺钉与步进电机输出轴刚性连接，确保传动精度无回差。Y轴传动组件跨接在X轴的两个滑动座上，采用与X轴同规格的光轴导轨与同步带传动结构，滑动座上集成Z轴升降安装位，Z轴采用垂直布置的微型直线导向结构，搭配笔夹组件实现绘图笔的抬笔、落笔动作，笔夹位置设计有弹性缓冲结构，可适配钢笔、马克笔等不同直径的绘图工具，同时避免笔尖压力过大刮破纸面或出现断墨问题。材质渲染阶段对不同功能部件做了区分处理：步进电机外壳采用哑光深灰工程塑料材质，同步带轮、光轴导轨采用抛光金属材质表现金属件的质感，传动滑动座、安装端盖采用淡粉色哑光工程塑料材质，同步带采用黑色哑光橡胶材质，安装底板采用半透明白色磨砂材质，通过材质差异清晰区分各部件的功能属性，整体渲染效果干净通透，可直观展现整机的传动逻辑与装配关系。设计过程中重点优化了运动部件的重量分布，将X轴驱动电机布置在底板固定端而非运动滑座上，有效降低运动负载，提升运动平稳性；所有走线位置均设计有隐藏式走线槽，避免线缆干涉运动行程；各安装座均设计有加强筋结构，在保证轻量化的同时提升结构刚性，减少高速运动过程中的结构震颤，保障绘图精度。整机结构简洁，零部件通用化程度高，可直接用于桌面级小型数控绘图、写字设备的原型开发与制作验证。
