立式气动冲压装配压力设备结构设计

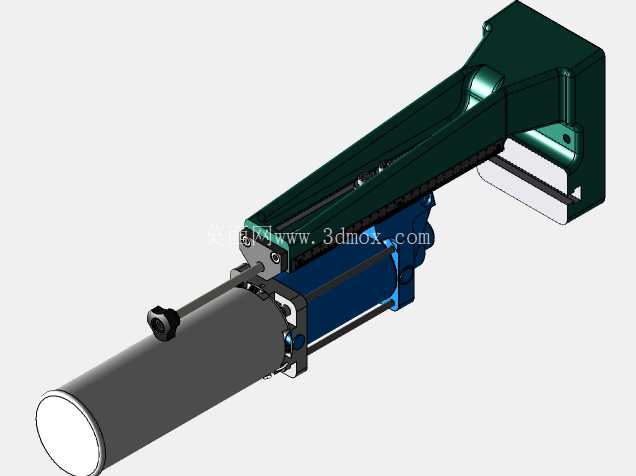

　　机身的立柱部分采用一体式铸造结构的设计思路，在保证立柱导向精度的同时，能承受压装作业时的偏载力矩，避免长时间作业后立柱出现形变导致压头垂直度偏移，C型开口的深度和喉口尺寸经过匹配设计，能够满足常规小型零件的压装作业范围，不会因为喉口过小限制工件的放置尺寸。设备的动力单元采用竖直布置的气缸结构，气缸缸筒作为主要的动力输出部件，搭配侧面的导向杆结构，避免气缸活塞杆伸出时承受径向力，延长气缸密封件的使用寿命，导向杆上设置的行程调节锁紧结构，可以根据不同工件的压装高度调整压头的下行行程，不需要更换工装就能适配不同厚度的工件压装需求，压头与活塞杆的连接部分采用快换式结构设计，可以根据作业需求更换平压头、成型压头、铆接压头等不同工作头，切换作业类型时不需要拆解整个动力单元。在小型零部件压装、薄板冲裁、五金件铆接的生产场景里，这类立式气动压力设备的应用覆盖了电子配件组装、小五金成型、塑料制品压合等多个工位，相比液压机它没有液压油泄漏的污染风险，相比手动压机又能稳定控制输出压力，在轻工制造、电子组装、小五金加工的车间里是非常常见的工位设备。从结构设计逻辑来看，这款设备采用C型开式机身布局，这种布局的核心优势是操作空间开放，操作人员可以从三个方向靠近工作区域，上下料的动作不会被机身结构遮挡，适合小批量多品种的零散加工工位，也方便搭配简易的送料工装实现半自动化作业。

　　底座部分设置了带T型槽的工作台面，T型槽的间距和尺寸符合通用工装的安装标准，可以直接固定简易夹具、定位块、工件载具，不需要额外在台面上钻孔攻丝，工作台面的平面度经过精加工处理，保证压装时工件的基准面与压头运动方向垂直，避免压装过程中出现工件歪斜、压装力偏移的问题。设备的控制阀体集成在气缸侧部的安装位上，搭配机身侧面布置的操作按钮，可以实现双手启动、单次循环、连续作业等不同的操作模式，满足不同作业场景的安全和效率需求，气路接口设置在气缸顶部，方便车间压缩空气管路的连接，进气端预留了过滤调压阀的安装位置，可以根据实际压装需求调整输入气压，从而控制设备的最大输出压力，适配不同材质、不同压装力要求的工件。

　　从安装边界来看，这款立式气动压力机的占地面积较小，不需要专门的设备基础，直接放置在平整的车间工作台面上就可以固定使用，设备的整体高度适配常规站立操作的工位高度，操作人员不需要弯腰或者抬手就可以完成上下料和操作动作，长时间作业的疲劳度更低。在实际使用场景中，这类设备常用来完成小电机端盖的轴承压装、线束端子的铆压、薄金属片的冲孔打标、塑料壳体的压合装配等作业，输出压力稳定，作业速度快，单次作业的循环时间短，相比手动压合的工装，压装一致性更好，能避免人工压装力度不均导致的工件损坏或者装配不到位的问题。

　　设计过程中，机身的加强筋布置在C型开口的受力侧，通过有限元受力分析优化了筋位的厚度和位置，在保证机身整体刚性的前提下尽可能减轻设备自重，方便设备的搬运和工位调整，导向杆与机身的连接部分采用铜套滑动配合，日常维护只需要定期添加润滑脂就可以保证导向精度，不需要复杂的维护保养流程，适合小型加工厂、组装车间的日常生产使用。压头的下行过程设置了缓冲段结构，在压头接触工件前会降低下行速度，避免快速冲击对工件表面造成损伤，也能降低压装瞬间的噪音，改善车间的作业环境，设备的气动管路全部内置在机身结构内部，避免外部管路被工件或者工具刮碰导致漏气故障，整体外观整洁，没有多余的外露管线，减少了日常清洁和故障排查的工作量。
