挂车牵引连接用2英寸主销结构设计

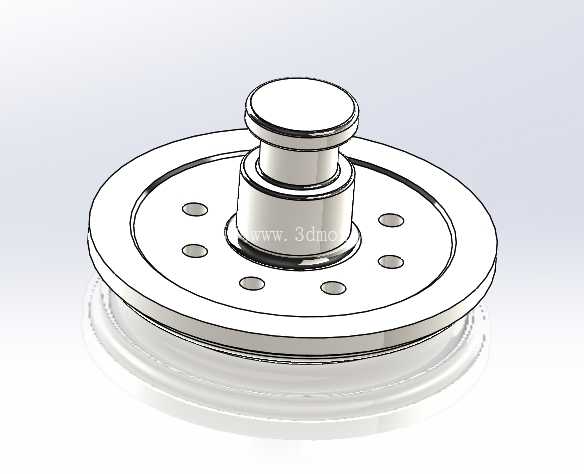

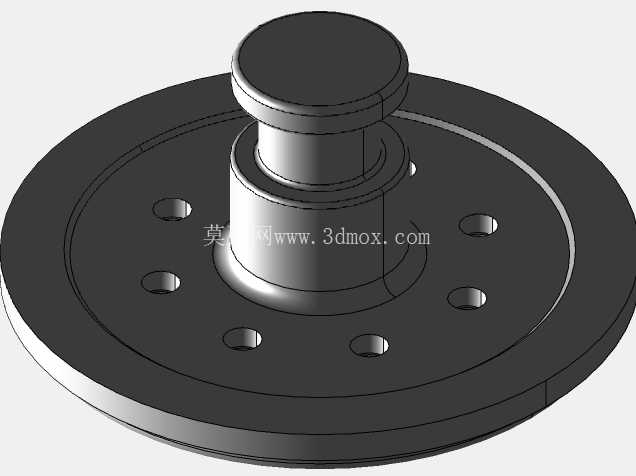

　　从结构设计思路来看，该主销采用一体式法兰安装结构，上部的柱体分为两段阶梯轴结构，最顶端的小直径柱段是牵引座锁止机构的卡合定位段，下方稍大直径的柱段是主承载工作面，与牵引座的耐磨衬套直接接触，在车辆行驶过程中持续发生相对转动，因此该段的表面硬度、圆柱度公差都有严格要求，避免长期磨损后出现间隙过大导致行驶晃动的问题。下部的法兰盘采用圆盘式结构，法兰面上均匀分布6个安装通孔，用于穿过高强度螺栓将主销固定在挂车的牵引板上，法兰盘与下方的定位凸台配合，能够在安装时快速完成径向定位，保证主销的中心轴线与牵引板平面保持垂直，避免安装偏斜导致的偏磨问题。在半挂运输装备的牵引连接系统中，主销是承担整车牵引载荷、传递行驶过程中纵向与横向作用力的核心连接部件，本次呈现的2英寸规格主销，是当前公路货运半挂车领域应用最广泛的标准连接规格，适配绝大多数主流牵引座的接口尺寸，承担着挂车载荷向牵引车传递、同时允许挂车与牵引车之间完成转向相对转动的核心功能。从实际应用场景来看，这类主销普遍安装在半挂车前端的牵引板位置，工作过程中需要持续承受车辆起步、制动时的纵向冲击载荷，转弯过程中的横向剪切载荷，以及非铺装路面行驶时产生的交变扭转载荷，因此结构设计上对承载强度、抗疲劳性能、安装定位精度都有极高要求。

　　从安装边界尺寸来看，2英寸规格对应的主承载柱段直径为50.8mm，是行业通用的标准接口尺寸，法兰盘的外径尺寸匹配常规牵引板的安装开孔范围，安装孔的分布圆直径符合通用挂车牵引部件的安装规范，不需要对牵引板做额外的定制化开孔加工，能够直接替换同规格的磨损主销，降低运维更换的成本。在结构细节处理上，柱体与法兰盘的连接位置采用大圆角过渡设计，避免应力集中导致的根部断裂问题，这也是重载承载部件设计中非常关键的细节，过往很多主销失效案例都是因为根部圆角过小，在交变载荷作用下产生疲劳裂纹最终断裂。顶端柱段与承载柱段之间也采用圆角过渡，方便牵引座锁止机构的卡合导入，减少挂接过程中的卡滞问题。

　　法兰盘的下表面设计有一圈环形定位凸台，安装时嵌入牵引板的定位沉孔中，能够承受部分横向剪切载荷，降低连接螺栓的剪切受力，提升整体连接的可靠性。从实际使用的角度出发，这类主销一般采用合金结构钢锻造或铸造后经热处理加工完成，表面做硬化处理提升耐磨性能，建模过程中需要严格控制各段柱体的同轴度公差，安装孔的位置度公差，以及各配合面的表面粗糙度要求，确保生产加工后的零件能够满足实际装配与使用要求。在三维建模过程中，需要重点关注各过渡圆角的尺寸准确性，不能为了建模简化省略圆角结构，否则后续做有限元强度分析时会出现应力计算结果失真的问题，无法准确评估部件的实际承载能力。

　　同时法兰盘上的安装孔需要做沉头结构设计，匹配高强度螺栓的头部尺寸，保证螺栓安装后头部不突出法兰平面，避免与牵引座平面发生干涉。对于从事挂车设计、牵引部件选型的工程人员来说，这类标准规格主销的三维模型可以直接用于整车总装布置，校核牵引座与主销的配合间隙，模拟转向过程中的运动干涉情况，也可以作为基础模型开展牵引连接系统的强度仿真分析，优化牵引板的加强结构设计。在日常运维场景中，主销是需要定期检查磨损量的安全部件，当承载柱段的磨损量超过限值时就需要及时更换，准确的三维模型也可以作为磨损检测的比对基准，辅助判断零件的更换周期，避免因主销过度磨损导致行驶过程中出现脱挂的安全风险。
