挂车牵引连接用2英寸主销结构

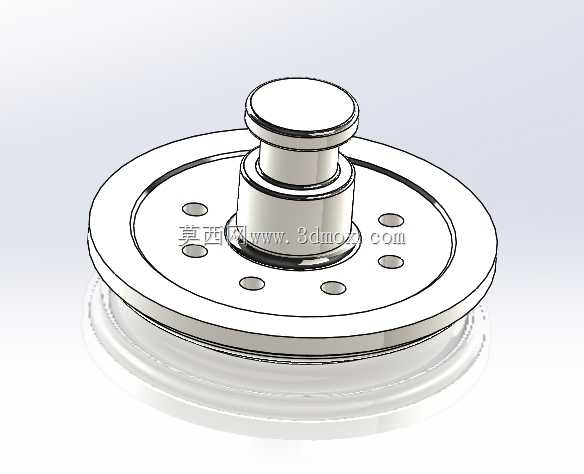

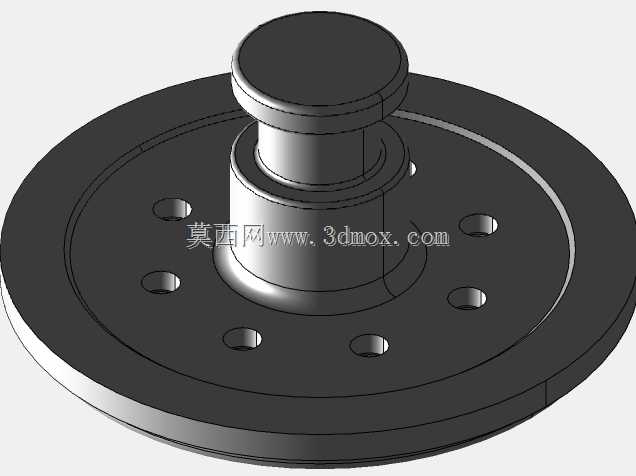

这款2英寸主销是半挂列车牵引连接系统里的核心受力部件，日常跑干线物流的仓栅半挂、冷链厢挂、集装箱骨架挂，在和牵引车鞍座做对接的时候，全靠这个零件传递纵向牵引力、横向转向力以及复杂工况下的冲击载荷，要是主销设计或者安装出问题，行驶中很容易出现脱挂的恶性安全事故，所以整个结构的设计逻辑完全围绕重载可靠性和安装适配性展开。从结构细节来看，上部的销轴段严格匹配标准50号牵引鞍座的卡口尺寸，销轴顶部做了圆弧过渡的凸缘，一方面是挂车和牵引车对接时能顺着鞍座的导向斜面滑入锁止位置，减少对位时的刚性磕碰，另一方面凸缘卡在鞍座锁钩上方，能限制行驶过程中主销向上窜动，避免锁止机构脱开。销轴根部和下部法兰盘做了大圆角过渡，这里是整车牵引时应力最集中的位置，要是直角过渡很容易在长期交变载荷下出现疲劳裂纹，大圆角的设计能把应力峰值分散到更大的接触区域，大幅提升零件的疲劳寿命。下部的法兰盘上均匀分布了6个安装通孔，孔位的节圆尺寸完全匹配主流挂车牵引板的安装孔位，安装时可以直接穿入高强度螺栓完成固定，不需要额外对牵引板做打孔改造，法兰盘和牵引板贴合的端面做了精加工平面处理，平面度控制在合理公差范围内，能保证安装后整个主销的垂直度，避免销轴偏斜导致鞍座锁止异常、行驶中异常磨损的问题。法兰盘下方还设计了定位止口，安装时止口嵌入牵引板的定位沉孔里，能快速找准主销的安装中心，不用反复测量对位，也能避免车辆行驶中螺栓受横向剪切力，把横向载荷直接通过止口传递到牵引板上，延长连接螺栓的使用寿命。建模的时候特意把各个配合面的公差、过渡圆角、安装孔位的位置度都做了准确还原，不管是做牵引系统的受力仿真分析，还是做新车型的牵引机构布局校核，或者是维修配件的测绘参考，都能直接调用这个模型，不用再反复核对标准尺寸。实际选型的时候要注意，这个规格的主销额定承载能力匹配主流干线货运半挂的总质量要求，要是做重载低平板、大件运输挂车的话，需要对应选更大规格的主销，不能混用；安装的时候必须保证销轴轴线和牵引板平面垂直，倾斜角度不能超过标准允许的范围，不然会加速鞍座和主销的磨损，甚至影响锁止可靠性。
