DN50对夹式薄型球阀结构设计

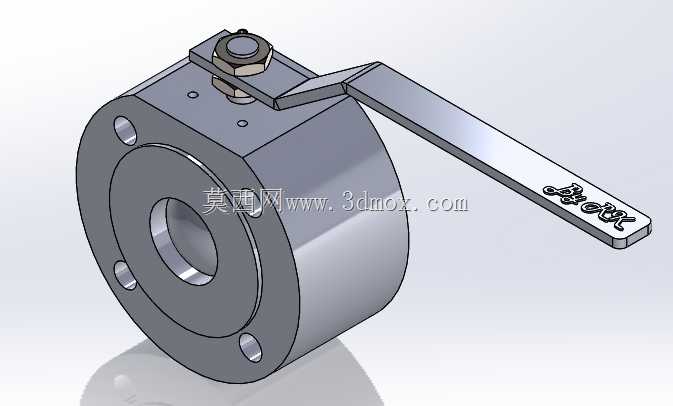

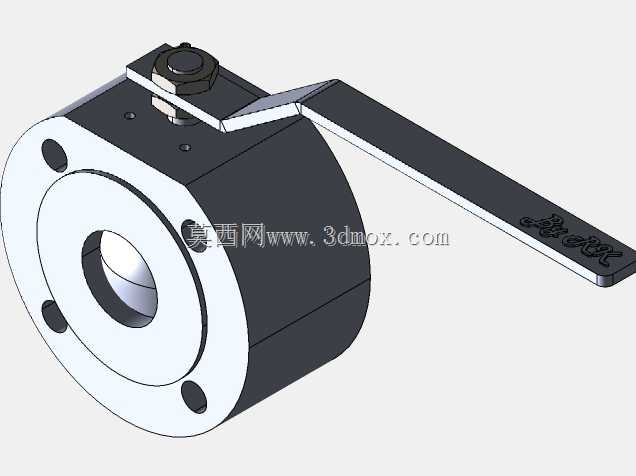

　　这款DN50公称通径的对夹式薄型球阀，核心适配PN40公称压力的工业管路系统，在化工流体输送、市政给排水、中小型换热机组、压缩空气管网这类对安装空间有严格限制的场景中应用广泛，相比传统法兰球阀，它的轴向尺寸压缩了近40%，不需要额外预留过长的管路安装间隙，在紧凑型阀组集成、设备进出口就近安装的工况下优势十分明显。从功能逻辑上看，它通过带通孔的球形阀芯旋转实现管路通断控制，手柄转动90度即可完成全开全关动作，操作扭矩小，开关位置通过手柄与阀体的定位结构明确标识，现场运维人员不需要额外加装开度指示件就能直观判断阀门状态，避免误操作。阀体采用一体式对夹结构设计，没有传统分体球阀的中法兰连接结构，从根源上减少了一个潜在的外泄漏点，

　　两个端面直接贴合配对管路法兰的密封面，安装时只需要穿过法兰螺栓均匀紧固即可，不需要额外配置专用的对夹连接件，安装效率比同参数法兰球阀提升近一倍。设计过程中，首先确定了流道的全通径结构，阀芯通孔直径与公称通径一致，介质流经时的流阻系数仅为0.1左右，不会造成明显的压力损失，也不容易在阀腔内部滞留介质，适配水、油品、弱腐蚀性化工介质等多种洁净流体的输送需求。密封结构采用软质密封阀座，阀芯与阀座的配合面经过高精度研磨，密封等级可以达到VI级，在PN40的额定工作压力下不会出现内泄漏；阀杆部位采用双重O型圈密封结构，同时设置了防吹出结构，即使在管路带压的情况下，阀杆也不会因为内部压力冲击被顶出，保障现场操作的安全性。安装边界方面，

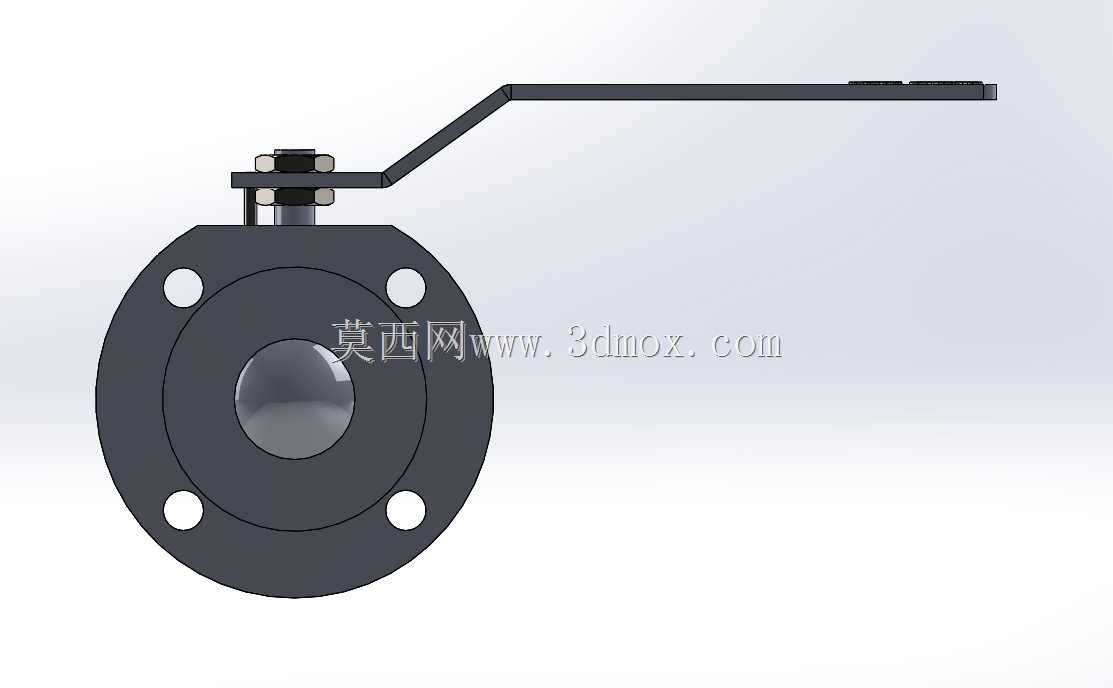

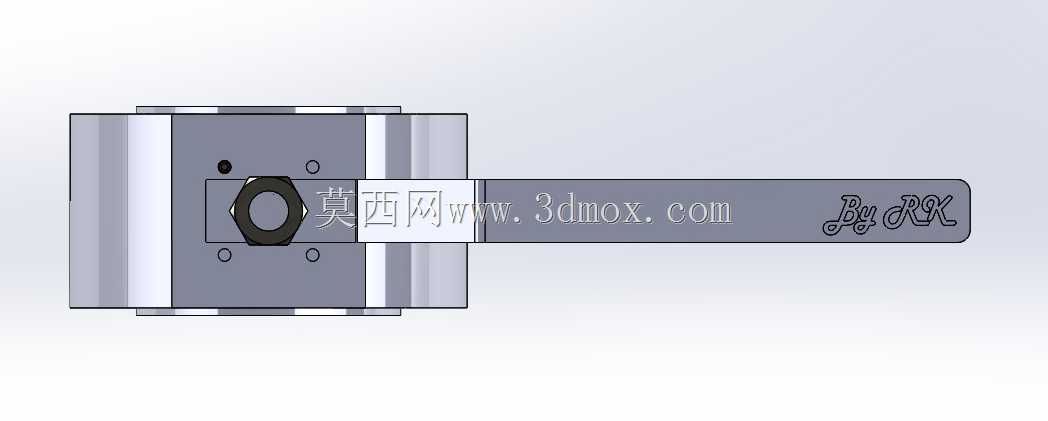

　　这款阀门的法兰连接孔位完全匹配DN50 PN40的国标法兰尺寸，四个安装螺栓孔均匀分布在阀体端面上，螺栓孔中心距、孔径都经过严格校核，现场安装时不需要对现有管路法兰进行二次加工；阀体的轴向总长度控制在较短范围内，当管路两端法兰的间距符合对夹阀安装尺寸要求时，直接放入后紧固螺栓即可完成装配，不需要调整管路的轴向位置。手柄的长度经过扭矩校核，在额定工作压差下，操作人员不需要借助加力杆就能轻松完成开关动作，手柄的操作角度设置了机械限位，转动到全开或全关位置时会被阀体上的限位块挡住，避免旋转过度导致密封面磨损。阀腔内部的流道做了圆弧过渡处理，介质从入口进入阀腔后不会形成明显的涡流区，减少了介质对阀体内壁的冲蚀，

　　也降低了阀门工作时的振动和噪音。在结构细节上，阀体顶部的阀杆填料压盖采用可调节结构，长期使用如果出现阀杆部位的微泄漏，不需要将阀门从管路上拆下，只需要均匀拧紧压盖的紧固螺母就能补偿密封件的压缩量，延长阀门的在线使用寿命。阀芯的上下支撑轴采用同轴度设计，开关过程中阀芯不会出现偏磨，保证长期开关循环后密封性能依然稳定。这类薄型对夹球阀在实际工程选型中，经常被用于空间受限的设备夹层、成排布置的阀组台架、集成式流体控制单元内部，相比传统球阀它的重量也更轻，单台阀门的重量仅为同参数传统法兰球阀的60%左右，大幅降低了管路系统的承重负荷，尤其适合架空敷设的管路、移动设备的流体管路这类对重量敏感的应用场景。建模过程中，所有配合面的尺寸公差、形位公差都按照机械设计手册的阀门设计规范进行设定，安装孔的位置度、密封面的平面度都满足实际加工的精度要求，模型的各个零件都可以直接拆分用于工程出图、装配干涉检查，也可以导入到整体管路系统的装配模型中，进行管路布局的干涉校验、安装空间模拟，提前发现现场安装可能出现的空间冲突问题，减少现场施工的整改成本。
