S型VPG高精度称重传感器结构设计

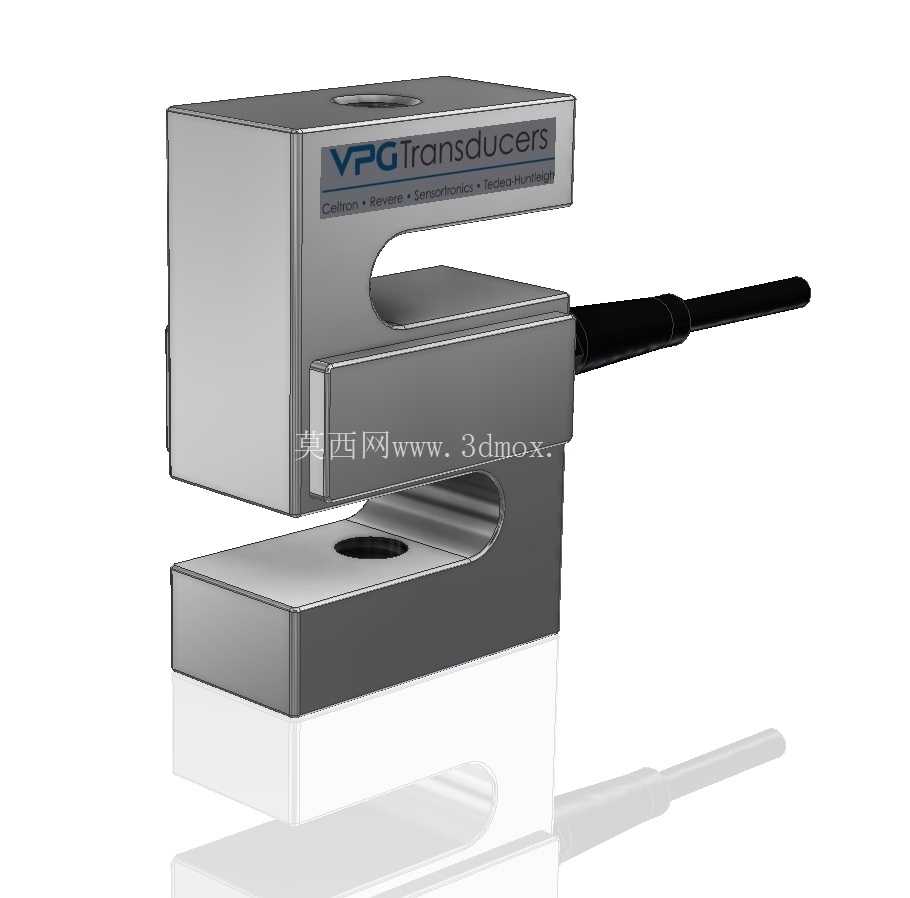

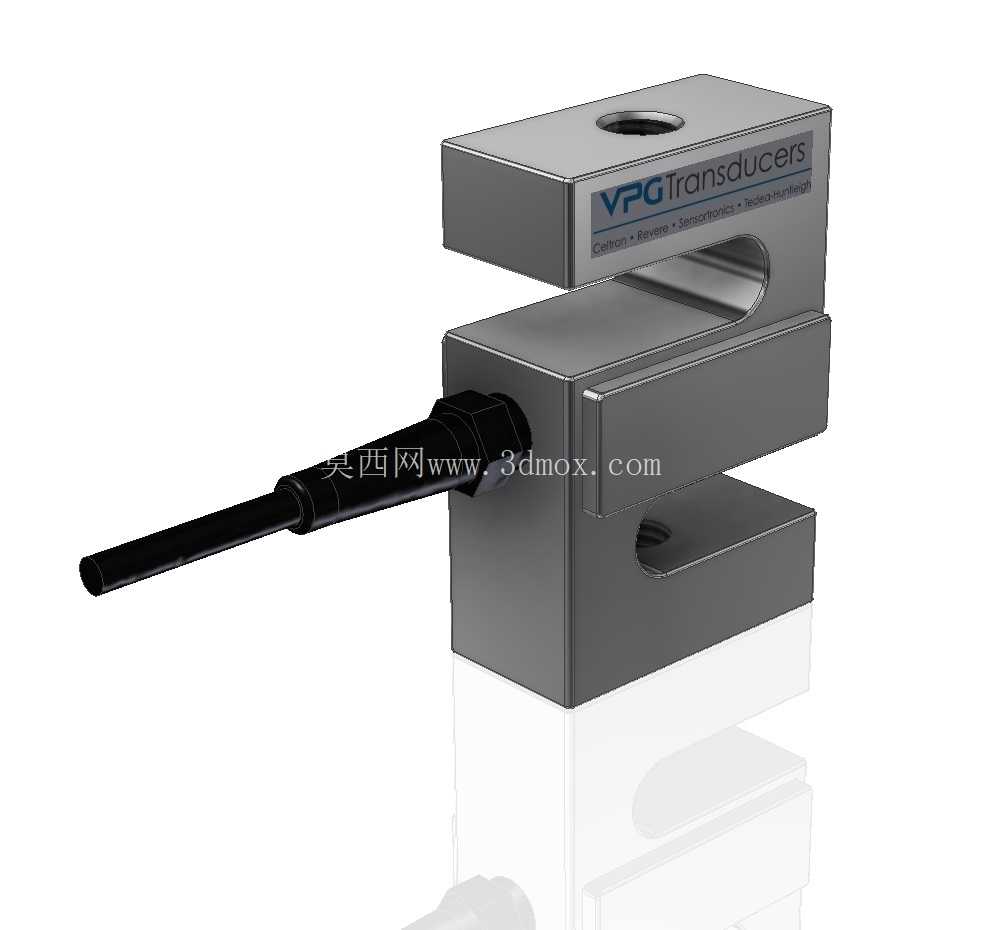

　　这款S型VPG称重传感器的三维结构还原，完全围绕工业现场拉压双向测力的实际需求展开，日常在生产吊秤、水泥仓料位称重、料斗秤、材料测力机这类设备上，这类S型结构的传感器是核心测力元件，相比柱式、悬臂梁结构，S型的对称形变结构能同时兼容拉力与压力的测量场景，安装时不需要额外调整受力方向，适配性更强。从结构设计逻辑来看，整体采用S型剪切梁的受力架构，上下两个受力端分别设计了同轴的螺纹安装孔，上端用于连接吊装挂点或者设备固定端，下端用于挂载称重料斗、吊具或者被测载荷，两个安装孔的同轴度公差在建模时严格控制在0.02mm以内，避免偏载带来的测量误差，这也是现场安装时最容易忽略的问题——如果上下安装点不同轴，会让弹性体承受额外的弯矩，直接导致测量线性度超差，长期使用还会造成弹性体疲劳损坏。

　　中间的弹性体区域是整个传感器的核心，应变片粘贴区域做了局部减薄处理，在额定1500kg载荷下，该区域的形变控制在微米级，既保证足够的测量灵敏度，又不会因为形变过大超出材料的弹性极限，外部的金属壳体完全包裹弹性体与应变片区域，侧面引出的屏蔽线缆做了防水密封结构，能适配水泥仓、生产车间这类多粉尘、有一定湿度的现场环境，避免粉尘、水汽侵入影响应变片的测量精度。从安装边界来看，整体外形是方正的块状结构，侧面没有突出的安装结构，安装时只需要预留上下连接螺杆的操作空间，以及侧面线缆的弯曲半径即可，不需要额外的安装支架，相比同量程的悬臂梁传感器，占用的安装空间更小，适合在现有设备上做称重改造时选用。在实际选型适配时，这类S型传感器的额定载荷要比实际使用的最大载荷留出20%左右的余量，避免物料冲击、吊装启停时的瞬时过载损坏弹性体，建模时还原的线缆出线方向是侧向水平引出，现场布线时可以顺着设备机架走线，避免线缆被载荷拉扯造成断裂。另外，上下受力端面的平面度也做了严格的设计要求，安装时如果接触面不平整，会导致受力点偏移，所以配套的安装吊耳、压头都要做对应的平面加工，保证受力完全沿着传感器的中心轴线传递。

　　这类传感器的应用场景里，生产吊秤是最常见的，直接串接在吊具与起重葫芦之间，就能实时显示吊装物料的重量；水泥仓的称重则是多只传感器均布在仓体支腿下方，通过汇总信号计算仓内水泥的存量；料斗秤的安装方式和水泥仓类似，不过料斗多为动态加料卸料，对传感器的抗偏载、响应速度有更高要求，这款S型结构的对称设计刚好能抵消部分偏载带来的误差；材料测力机上使用时，则是利用其拉压双向测力的特性，既能做材料拉伸试验的拉力测量，也能做压缩试验的压力测量，不需要更换传感器就能完成两类测试。

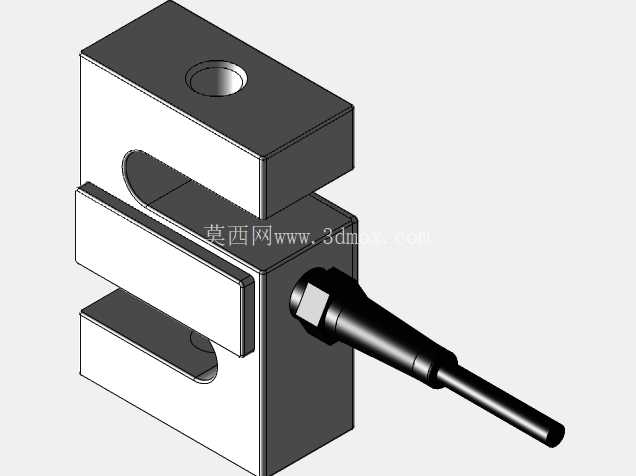

　　建模过程中，对弹性体的倒角、安装孔的退刀槽都做了1:1还原，这些细节结构虽然不直接参与测量，但是能有效降低应力集中，提升传感器的疲劳寿命，在长期满载荷反复加载的场景下，应力集中位置很容易出现微裂纹，最终导致传感器失效，所以这些细节结构的设计合理性，直接决定了传感器的长期稳定性。外部壳体的接缝处做了止口设计，配合密封胶能达到IP65左右的防护等级，适合大部分工业现场的使用环境，不需要额外做防护外壳就能直接安装使用。
