梅思安Altair 5X便携式气体探测仪结构

　　在石油炼化厂区的日常巡检路线上，在受限空间作业的入口气体检测环节，在消防应急救援的现场侦检流程里，这类便携式多气体探测设备都是一线作业人员随身配备的核心安防装备，本次还原的Altair 5X设备结构，完全贴合现场实际使用的工况需求做结构设计。从实际使用场景倒推设计逻辑的话，首先要考虑的是作业人员的佩戴与操作习惯，设备整体采用贴合手掌弧度的收腰轮廓，外壳边缘做了全包式的防撞筋条设计，所有边角都做了大圆弧过渡，避免在狭窄管廊、设备缝隙间移动时勾挂工作服或者安全绳，整机重量控制在单手握持无明显负重感的区间，背部预留的背夹安装位可以适配不同宽度的工装腰带、消防战斗服挂带，不需要额外加装转接配件就能稳定固定，跑动、攀爬过程中不会出现松脱滑落的情况。设备正面的操作按键全部做了凸起式的大尺寸设计，按键表面有防滑纹理，作业人员佩戴厚款劳保手套或者消防防护手套时，也能准确按压操作，不会出现误触或者按不动的情况，按键的触发力度做了适配调整，既不会因为轻微碰撞触发功能，也不需要刻意用力按压。显示区域采用了倾斜式的屏幕安装角度，当设备挂在胸前腰带上时，作业人员不需要低头把设备举到眼前，只要微微低头就能清晰读取屏幕上的气体浓度数值，屏幕外围做了高出屏幕表面2mm的防撞边框，即使设备不慎从1.5米左右的作业高度跌落到混凝土地面，屏幕也不会直接接触地面造成碎裂。

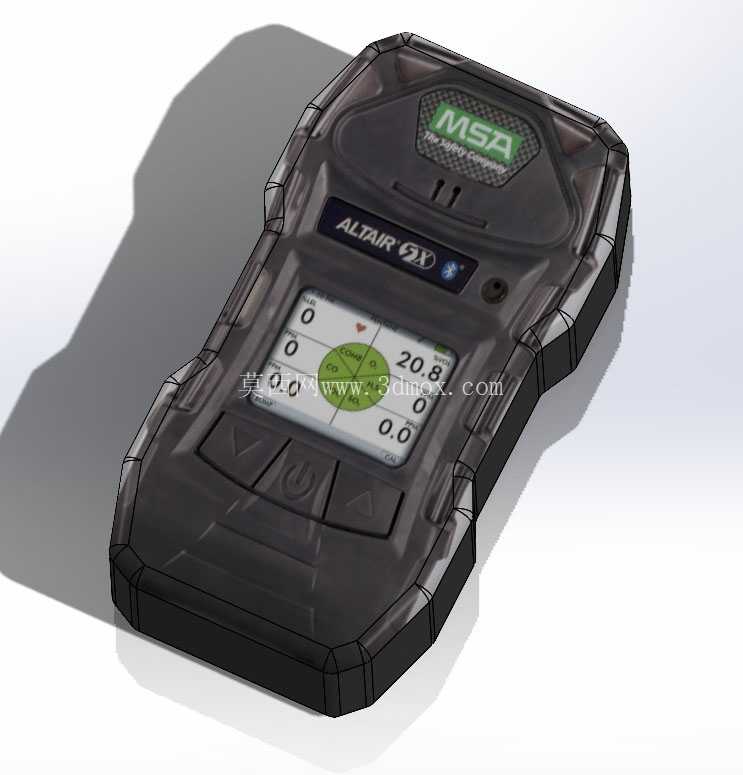

　　从功能结构布局来看，设备顶部的MSA标识区域下方是气体采样进气口，进气口做了防尘防水的格栅设计，既可以阻挡现场的粉尘、碎屑进入气路内部，也能保证气体流通的顺畅性，不会因为格栅遮挡导致检测响应延迟；气路模块在设备内部做了独立的密封仓设计，和主板供电区域完全分隔，即使现场环境湿度较大，或者有少量液体溅到进气口位置，也不会渗入电路部分造成设备故障。设备侧面预留了数据接口的安装位，接口外部有软胶材质的防护塞，平时处于闭合状态满足IP防护等级要求，需要导出检测数据、校准设备参数时可以翻开防护塞连接校准设备，不需要拆解整机外壳。

　　电池仓设计在设备背部，采用卡扣式的锁止结构，更换电池时不需要借助螺丝刀等工具，在作业现场就能快速完成电池更换，仓体周边有一圈密封胶条，闭合后可以达到工业级的防尘防水要求，适配户外、井下等复杂作业环境的使用需求。从建模的结构还原细节来看，整个外壳的分模线完全贴合实际量产产品的设计逻辑，上下壳的连接位置预留了超声波焊接或者螺丝固定的安装柱位置，内部的主板、传感器模块、气泵、电池仓的安装位都做了对应的限位筋设计，每个部件的安装间隙都控制在合理公差范围内，既不会因为间隙过大导致部件晃动，也不会因为间隙过小造成装配困难。

　　设备表面的防滑纹理区域做了分区设计，握持位置的纹理深度更深，防滑效果更好，标识印刷区域的表面做了光面处理，方便标识印刷后保持清晰耐磨，不会因为长期摩擦导致标识脱落。在实际的设备选型配套过程中，这类三维结构模型可以用来做配套的防护套设计、挂载支架设计、车载固定座设计，不需要反复对实体设备进行测绘，就能直接提取安装边界尺寸、外形轮廓数据，大幅缩短配套配件的开发周期；对于检测设备的结构研发人员来说，也可以参考这个成熟产品的结构布局，优化自研产品的气路走向、按键布局、防护结构设计，规避实际使用中容易出现的结构缺陷，比如边角易磕碰损坏、手套操作不便、屏幕可视角度差等常见问题。整个模型的结构还原度覆盖了从外部轮廓到内部安装位的全部细节，没有做过度的简化处理，每个卡扣、筋条、安装柱的位置都和实际设备保持一致，能够直接用于结构验证、装配模拟、配套产品开发等不同的工程场景。
