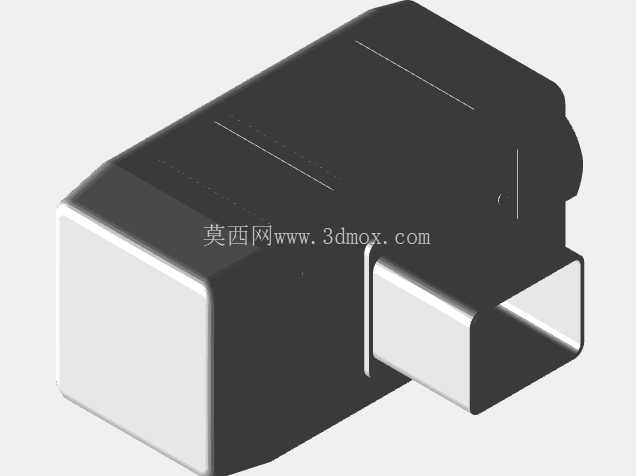

哈马尔激光传感检测装置三维结构

这款激光检测装置的结构设计，核心围绕工业现场非接触式检测的实际需求展开，从安装适配到功能实现都贴合产线部署的真实工况。先从安装边界说起，装置底部预留了标准的圆柱安装凸台，可直接适配工业现场常用的M8或M10规格安装支架，凸台高度控制在5mm以内，安装后整体重心落在安装面中心区域，即便设备运行产生小幅振动，也不会出现检测光路偏移的问题，整体外形采用方正的立式结构，主体截面尺寸控制在30mm×40mm区间，总高度不超过90mm，在紧凑的产线工位部署时不会占用过多横向空间，相邻工位的设备排布间距可压缩至50mm以内，大幅提升产线空间利用率。

从功能特性来看，装置前端伸出的方形检测头是核心功能区，内部集成了激光发射与接收模组，检测窗口做了内凹式设计，比前端外壳平面内缩2mm，能避免现场作业时的磕碰、粉尘飞溅直接污染光学镜片，日常维护仅需用无尘布擦拭窗口边缘即可，无需拆解外壳。装置侧面预留的两块矩形区域，是状态指示灯的透光区，分别对应电源接通、检测触发、故障报警三类状态，现场操作人员无需靠近设备，在3米范围内就能直观判断设备运行状态，减少巡检的工作量。

设计思路上，整体外壳采用上下扣合的拼接结构，接缝处做了错位止口设计，配合内部的密封胶条可以达到IP54的防护等级，适配多数有轻度粉尘、少量切削液飞溅的机加工、装配产线环境。内部的电路板安装位预留了2mm的减震缓冲间隙，所有电子元件的排布都避开了激光模组的散热路径，激光模组工作时产生的热量可以通过背部的金属导热片直接传导到外壳上，无需额外加装散热风扇，既降低了运行噪音，也减少了故障点。

在实际应用场景中，这类激光检测装置常被用于自动化产线的工件到位检测、尺寸偏差检测、转速测量、位置定位等环节，比如在冲压产线上可以检测板材是否送料到位，避免冲床空冲或者叠料冲压的设备故障；在装配流水线上可以检测零部件是否漏装，配合剔除机构直接将不合格品分流；在物流输送线上可以检测包装箱的位置，触发后续的扫码、贴标动作。相比传统的接触式检测开关，这类激光检测装置没有机械磨损部件，响应速度可以达到微秒级，检测精度能控制在0.1mm以内，对于细小工件、高速运动工件的检测适配性更强，长期运行的稳定性也更优。

结构细节上，检测头与主体的连接部分做了加强筋过渡，避免安装时用力不当导致检测头断裂，外壳的边角都做了R2的圆角处理，既可以减少安装时的磕碰划伤，也能避免尖锐边角积累粉尘。接线端设置在装置底部的安装凸台旁，出线方向垂直向下，布线时可以顺着安装支架走线，不会出现线缆弯折半径过小导致的线芯断裂问题，接线端口采用标准的M12航空插头，现场更换设备时无需重新接线，拔插即可完成替换，单台设备的更换时间可以控制在1分钟以内，大幅减少产线停机维护的时间。

从建模的角度来看，整个结构的特征拆分完全贴合实际加工工艺，外壳的塑胶件部分拔模角度统一设置为1.5度，符合注塑成型的工艺要求，内部的安装柱、卡扣位置都预留了足够的壁厚，避免注塑时出现缩痕、缺胶的问题；金属导热片的厚度设置为1.5mm，采用折弯工艺成型，不需要额外的机加工工序，能有效控制生产成本。所有配合面的公差都按照IT7级精度设置，既保证装配时的顺畅度，也不会因为公差过松导致内部元件晃动，影响检测精度。
