可旋转式机加工夹持台虎钳结构设计

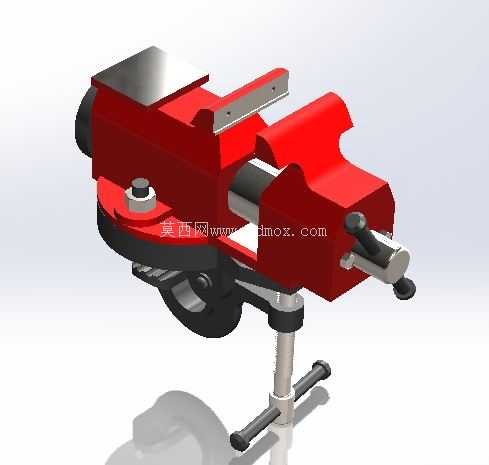

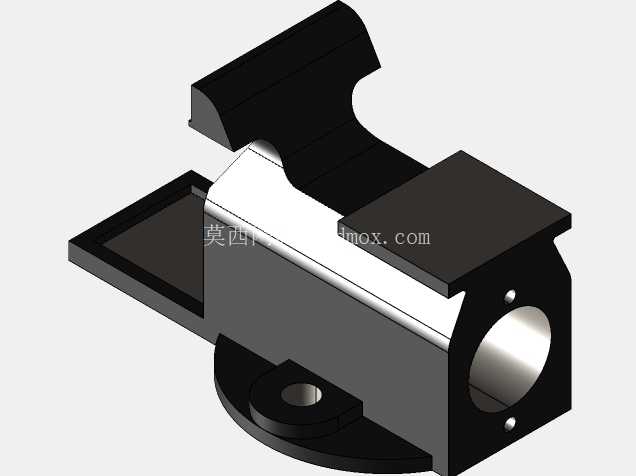

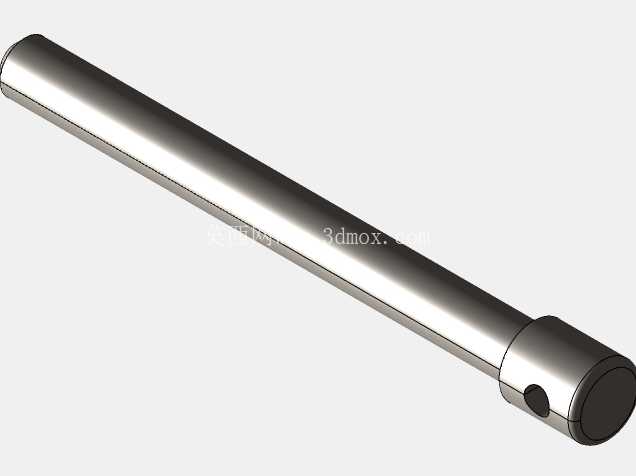

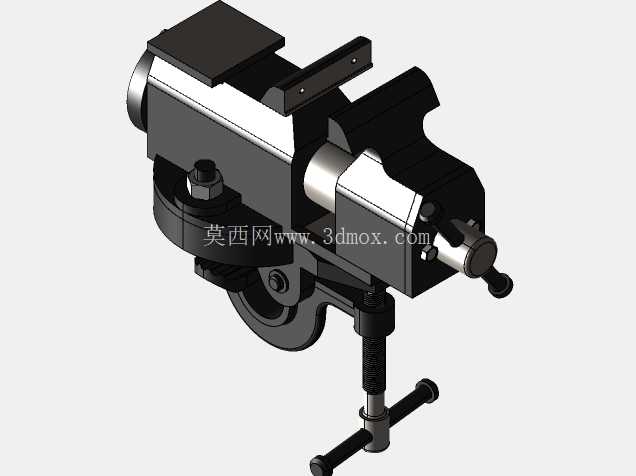

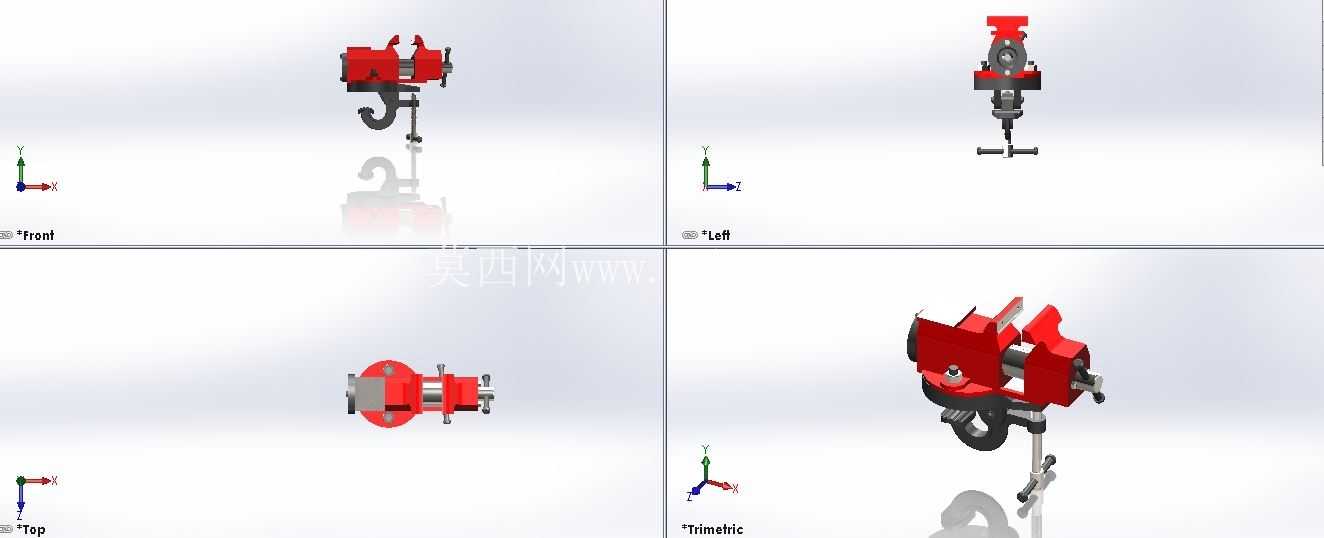

　　在机械加工、装配维修、五金加工等场景中，台虎钳是工位上最基础也最核心的夹持工装，几乎所有需要对工件进行锯削、锉削、錾削、攻丝、套丝、小型零件装配的工序，都离不开台虎钳的稳定夹持支撑。这款台虎钳采用了经典的活动钳身配合固定钳身的结构，核心夹持功能通过丝杠副的传动实现，转动丝杠端部的手柄即可带动活动钳身沿导轨方向平移，实现钳口的开合动作，适配不同尺寸的工件夹持需求。钳口部位采用了可更换的齿面钳口板，齿面设计能够在夹持时增加与工件表面的摩擦力，避免加工过程中工件出现滑移错位，当钳口板磨损到夹持力不足时，只需松开固定螺钉即可快速更换，无需整体更换钳身，大幅降低了工装的维护成本。

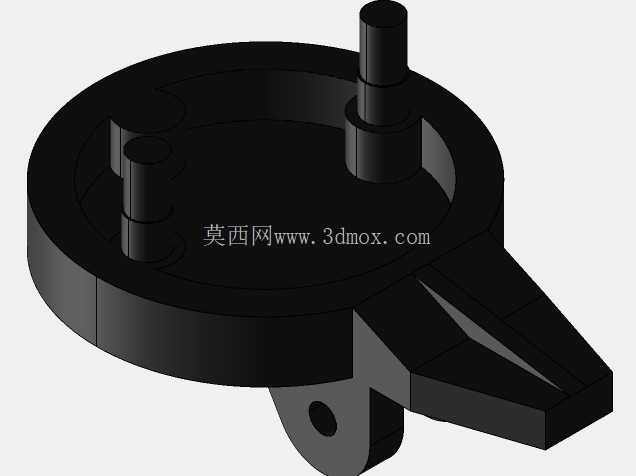

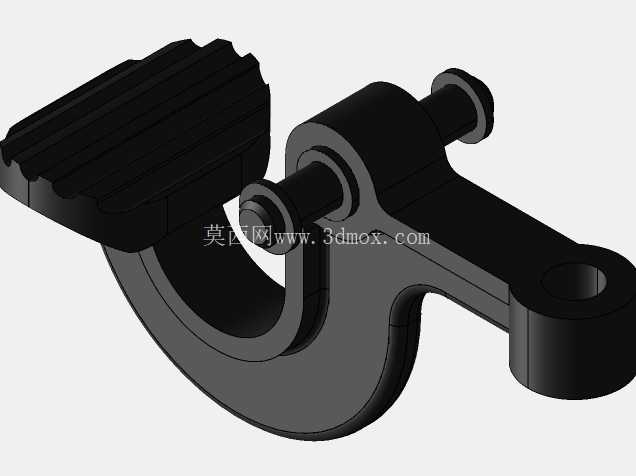

　　底座部分采用了可旋转的转盘结构，配合锁紧手柄能够实现360度范围内的角度调整，操作人员可以根据加工需求将钳身旋转到最合适的操作角度，无需挪动工件或者调整自身站位，尤其适合多工序连续加工的场景，减少工位调整的辅助时间。从安装边界来看，这款台虎钳的底座带有三个安装固定孔，能够通过螺栓直接固定在标准钳工工作台的台面上，安装时需要保证底座与工作台面完全贴合，避免夹持工件时出现晃动；整体外形尺寸适配常规中小型钳工工位，钳口最大张开距离能够覆盖绝大多数小型机械零件、五金工件的夹持需求，不会占用过多的工作台操作空间。

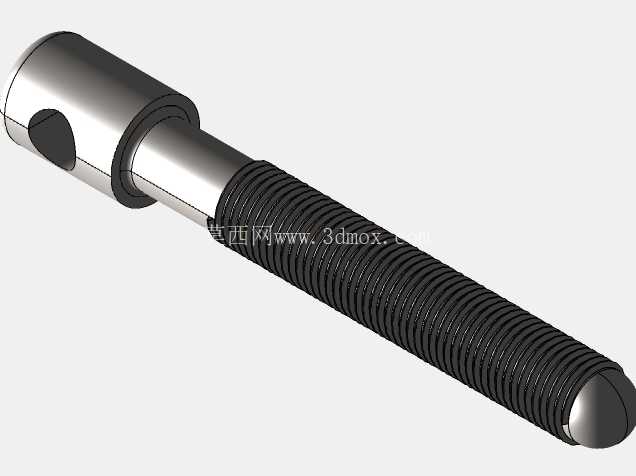

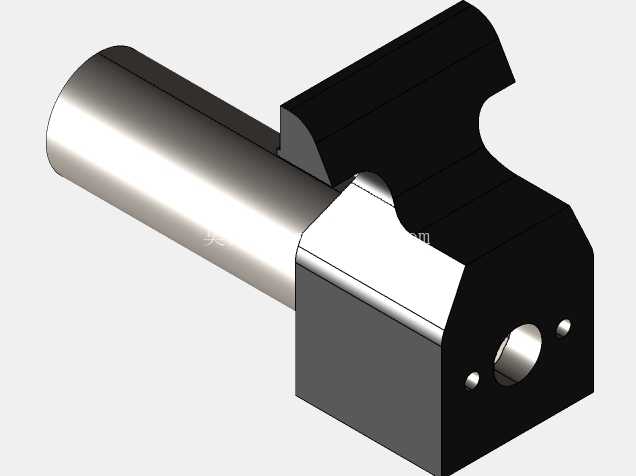

　　设计过程中充分考虑了实际操作的受力特性，钳身主体采用了加强筋结构，在丝杠安装座、钳口受力部位做了壁厚加厚处理，保证在大力夹持或者承受敲击、錾削冲击力时不会出现钳身变形或者断裂的情况；丝杠采用了梯形螺纹传动，相比普通三角螺纹具备更好的受力性能和自锁能力，夹持工件后不会因为加工振动出现钳口松动退开的问题，保障操作过程的安全性。活动钳身与固定钳身的配合导轨采用了燕尾槽结构，配合间隙可以通过侧边的调整螺钉进行微调，长期使用出现导轨磨损后，能够通过调整间隙保证钳身移动的顺畅度，同时避免钳口出现上下翘动的情况，保证夹持工件时两个钳口面能够完全平行，不会出现工件夹偏、夹不牢的问题。

　　转盘底座的锁紧机构采用了偏心锁紧结构，扳动锁紧手柄即可快速完成转盘的固定与松开，相比螺纹锁紧的结构操作更加便捷，锁紧力也足够承受常规加工过程中的扭转力，不会在加工过程中出现钳身自行转动的情况。在实际应用中，这款台虎钳不仅可以用于常规的金属加工工序，配合软钳口配件还可以夹持表面精度要求较高的工件，比如已加工完成的有色金属零件、塑料件等，避免齿面钳口夹伤工件表面；也可以配合小型工装夹具，完成小型零件的焊接、打磨、组装等工序，是机械加工车间、维修工位、五金加工坊、职业院校实训工位必备的基础工装。设计时还充分考虑了操作的人机工程学，丝杠手柄的长度经过优化，既保证操作人员转动丝杠时能够施加足够的夹紧力，又不会因为手柄过长导致操作时磕碰周边工位；整体高度适配成年人站立操作时的手臂高度，长时间操作也不容易出现手臂疲劳的情况。钳身底部的砧台区域经过平面淬火处理，具备足够的硬度，可以承受小型工件的校直、敲击、錾削等操作，拓展了台虎钳的使用场景，无需额外配置小型铁砧即可完成部分敲击类工序。
