偏心夹紧式机械台虎钳结构设计

在机加工车间的日常装夹作业里，普通丝杠虎钳的夹紧行程长、操作耗时的问题一直存在，尤其是小批量多工序的铣削、钻削工位，频繁松紧钳口会占用不少有效加工时间，这款偏心夹紧结构的机械虎钳，正是针对这类高频装夹场景做的结构优化。从实际使用场景来看，这类虎钳适配台式钻床、小型立式铣床、钳工台的工位装夹需求，可夹持规则形状的金属毛坯、半成品工件，也可通过更换软钳口适配已加工面的薄壁零件装夹，避免装夹压伤工件表面。

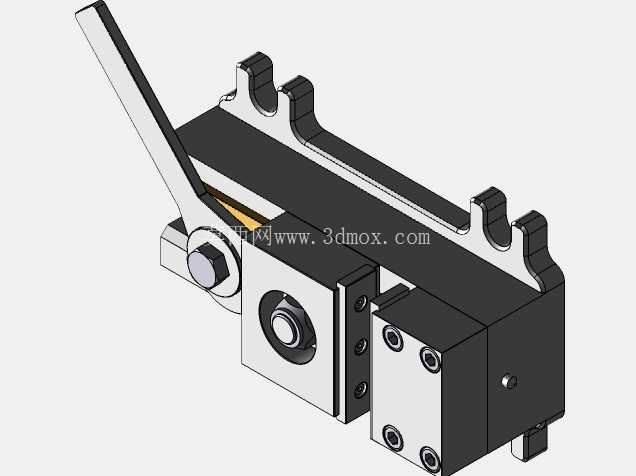

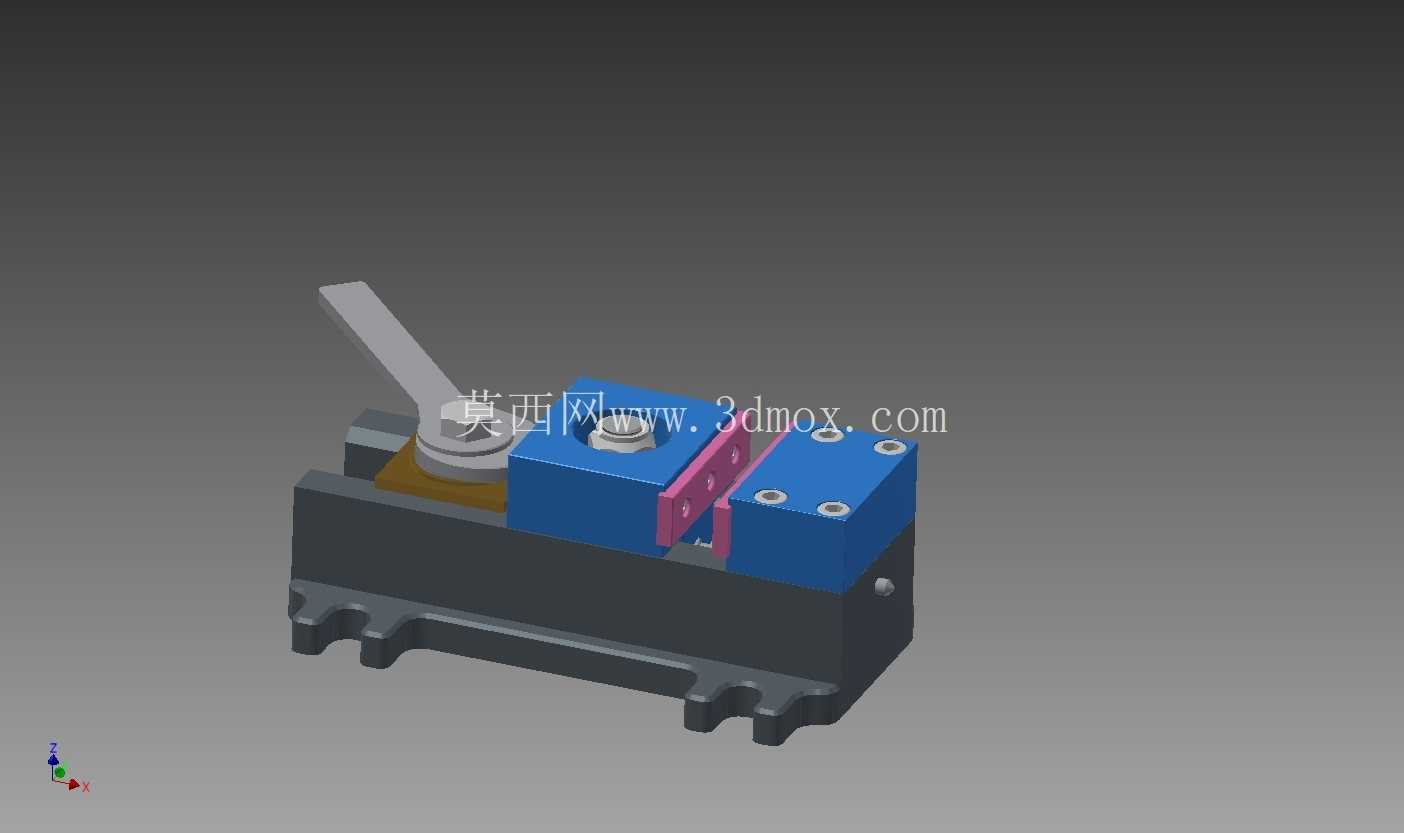

从功能特性上看，这款虎钳放弃了传统的长行程丝杠传动结构，采用偏心轮配合齿条式锁紧的结构，操作时只需扳动偏心手柄，即可快速完成钳口的开合与锁紧，相比普通丝杠虎钳，单次装夹的操作时间可缩短60%以上，适合工位上频繁更换工件的作业场景。钳体采用分体式装配结构，固定钳身与滑动钳身通过导轨槽配合，导轨配合面做了耐磨处理，长期使用后可通过调整镶条补偿磨损间隙，保证钳口的夹持平行度。偏心夹紧机构的自锁角度经过校核，在常规铣削、钻削的切削振动工况下不会出现松脱，夹紧力可满足10mm以下钻头钻孔、小直径立铣刀侧铣的装夹需求，夹持力稳定且不会因为振动出现夹持位移。

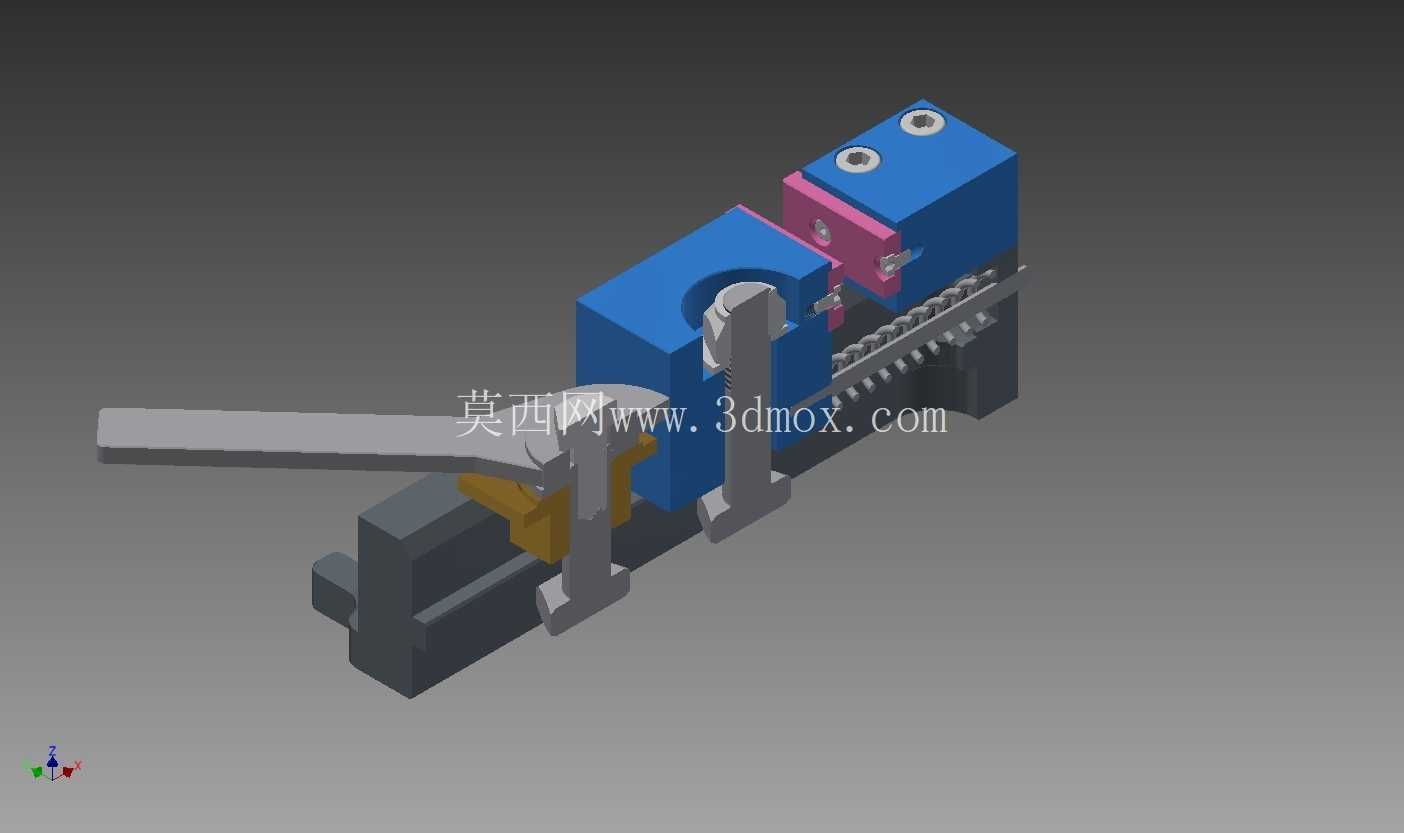

设计思路上，这款虎钳优先考虑了操作效率与装夹可靠性的平衡，偏心轮的偏心距选取经过反复验证，既保证了足够的夹紧行程，适配不同厚度工件的快速装夹，也控制了操作手柄的扳动力度，操作人员单手即可完成锁紧与松开动作，降低长时间操作的劳动强度。滑动钳身的齿条结构与偏心轴端的卡爪配合，锁紧时卡爪嵌入齿条齿槽，配合偏心轮的压紧力形成双重锁紧，避免单纯偏心夹紧可能出现的滑动问题。钳口部分采用可更换式设计，标配的淬火钢钳口带有交叉防滑齿，可提供足够的夹持摩擦力，针对精加工零件可更换铜质或铝质软钳口，避免夹伤工件已加工表面。固定钳身的安装孔位按照标准台虎钳的安装尺寸设计，可直接替换现有钳工台、机床工作台上的传统虎钳，不需要额外改动安装台面，适配性较强。

从安装边界与尺寸来看，这款虎钳的整体长度控制在300mm以内，钳口最大张开度约120mm，钳口高度约40mm，可夹持的工件厚度范围在0-100mm之间，整体高度控制在120mm左右，安装后不会占用过多的工作台垂直空间，适配小型机床的加工行程范围。固定钳身底部带有两个定位键槽，可与机床工作台上的T型槽配合定位，保证虎钳安装后钳口与机床进给方向的平行度，安装时通过四个螺栓压紧固定，可承受常规切削作业的切削力，不会出现移位。偏心手柄的操作半径控制在150mm以内，操作时不会与机床的其他部件发生干涉，操作人员站在工位前即可完成全部装夹动作，不需要侧身或者过度伸展手臂，符合工位操作的人机工程要求。

在实际使用中，这类偏心虎钳尤其适合小型零件的批量加工工位，比如小型五金零件的钻孔、倒角、去毛刺工序，不需要反复转动丝杠调整钳口位置，只需大致调整滑动钳身到接近工件厚度的位置，扳下偏心手柄即可完成锁紧，松开时扳动手柄即可快速拉开钳身取下工件，操作节奏流畅。结构上的易损件主要是偏心轴与齿条卡爪、钳口板，这些部件都设计为可更换结构，长期使用出现磨损后不需要更换整个虎钳，只需更换对应易损件即可恢复精度，维护成本较低。导轨配合面预留了润滑脂注油孔，定期加注润滑脂即可保证滑动顺畅，避免卡顿影响操作效率。整体结构没有复杂的液压、气动元件，纯机械结构的可靠性更高，在车间多粉尘、多切削液的工况下也能稳定工作，不会因为密封件老化出现故障，适合生产现场的复杂使用环境。
