剖视展示型单级圆柱齿轮减速装置

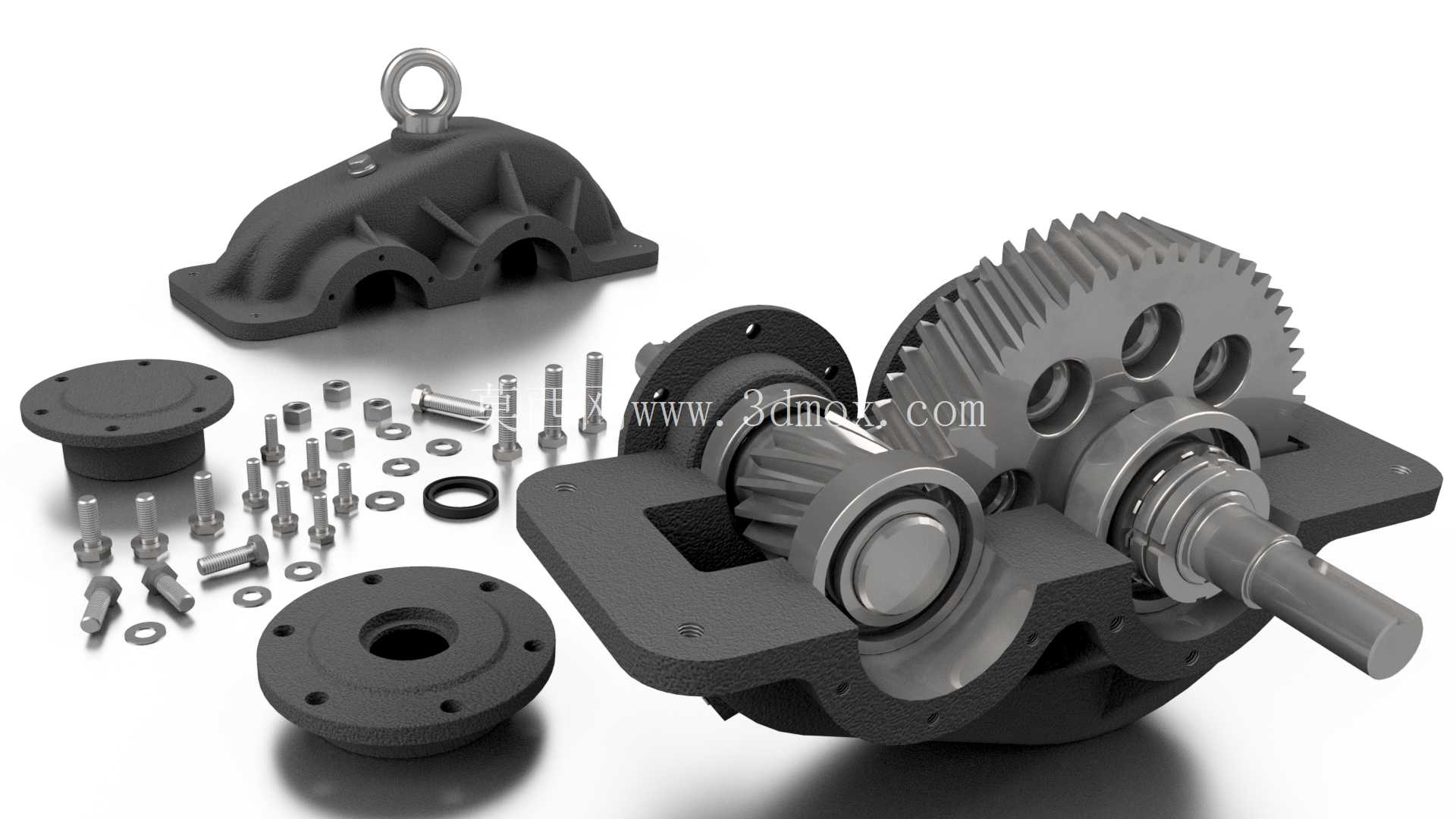

　　这套减速装置采用剖视爆炸结合的呈现形式，能直观看到内部各级传动副、支撑件与紧固件的装配关系，在轻工输送线、小型物料提升设备、非标自动化专机的动力输入端应用十分广泛，核心作用是匹配原动机与工作端的转速差，将伺服或异步电机输出的高转速低扭矩，转化为工作机构需要的低转速大扭矩，同时保证传动过程的同轴度与运行稳定性。从结构设计逻辑来看，整套装置采用上下剖分式铸铁箱体，箱盖顶部集成吊环结构，方便车间装配、检修环节的整体吊装转运，上下箱体结合面加工有定位销孔与螺栓过孔，装配时通过定位销保证轴承孔的同轴度公差，再通过均布的内六角螺栓完成锁紧，结合面精加工后无需额外密封垫即可保证箱体的密封性，避免运行过程中润滑油渗漏。

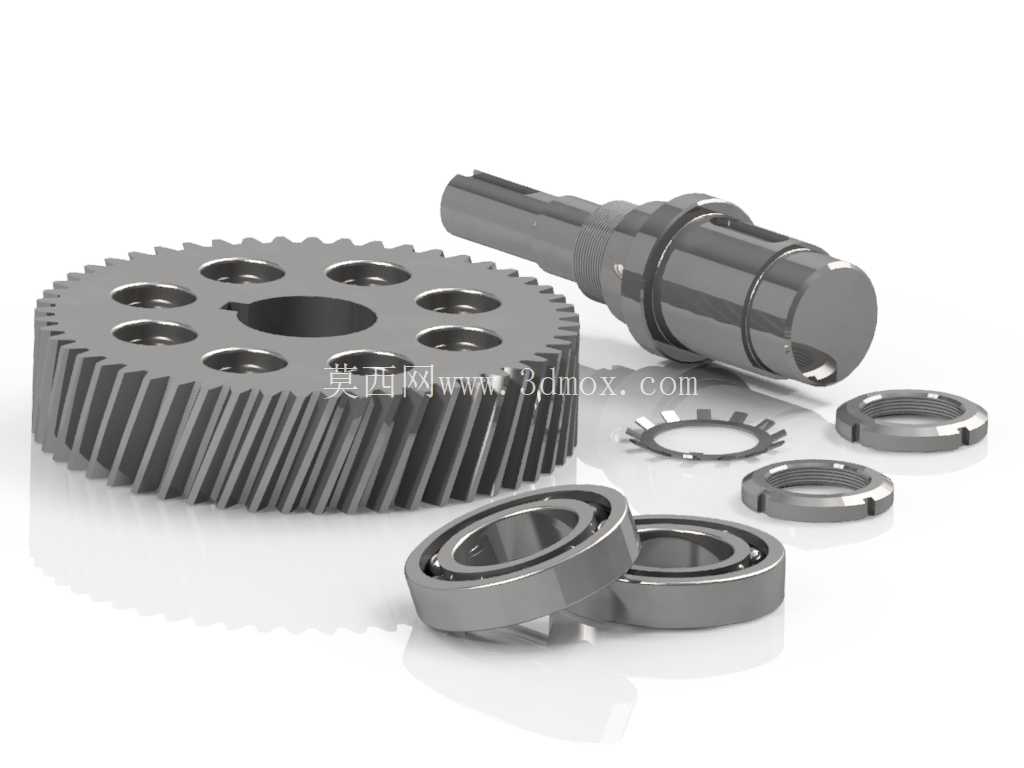

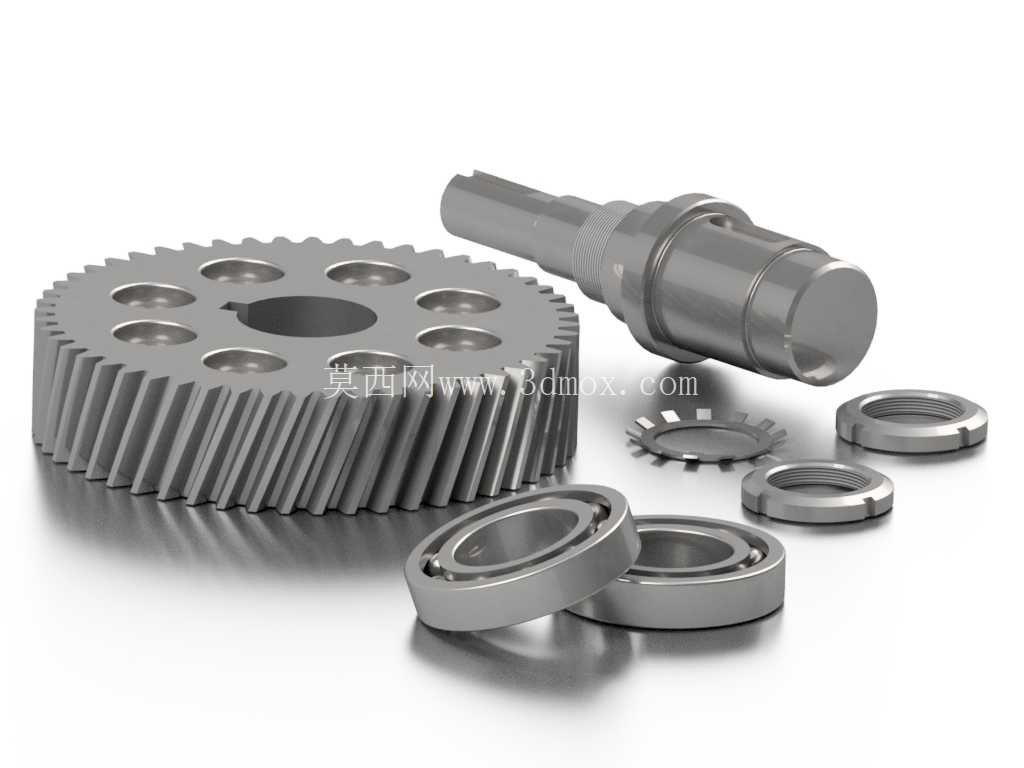

　　输入轴与输出轴采用平行轴布置，轴系支撑选用深沟球轴承，轴承内圈与轴颈采用过盈配合，外圈与箱体轴承孔采用过渡配合，轴承端盖通过螺栓固定在箱体两侧，端盖与箱体之间设置调整垫片，可用于调整轴承的游隙，补偿加工与装配过程中的累积误差，同时端盖处加装骨架油封，防止润滑油沿轴向外泄漏，也能阻挡外部粉尘、切削液等杂质进入箱体内部污染润滑油与传动件。传动核心为一对渐开线圆柱斜齿轮，斜齿轮相比直齿轮具备重合度高、传动平稳、噪音低的优势，适合中低速、中等载荷的连续运转工况，齿轮与轴之间采用平键连接传递扭矩，齿轮轴向位置通过轴肩与套筒进行定位，避免运转过程中出现轴向窜动，影响齿轮啮合精度。

　　整套装置的安装边界以箱体底部的安装平面为基准，底部加工有四个带沉孔的安装脚，可通过螺栓直接固定在设备机架的安装平台上，输入轴、输出轴的轴伸端均加工有标准键槽，可通过联轴器、链轮或带轮与动力端、工作端连接，设计时预留了足够的轴伸长度，方便不同连接形式的配件安装，不会出现干涉问题。箱体侧面设置有油标与油塞位置，油标可实时观察箱体内润滑油的液位高度，保证齿轮啮合时的润滑充分，底部油塞用于设备保养时更换废油，日常维护操作十分便捷。从装配逻辑来看，所有紧固件、密封件、支撑件均采用行业通用标准件，在设备运维过程中可快速采购替换，无需定制特殊配件，能有效降低设备的全生命周期维护成本。

　　齿轮参数设计时经过载荷校核，齿面接触强度与齿根弯曲强度均能满足额定载荷下的长期运转需求，正常润滑工况下可实现长时间无故障运行，适合各类需要降低转速增大扭矩的通用机械传动场景，不管是新设备的传动系统设计，还是旧设备的减速机构替换，都能直接参考这套结构的尺寸参数进行适配调整。
