单级斜齿轮剖分式减速器三维结构

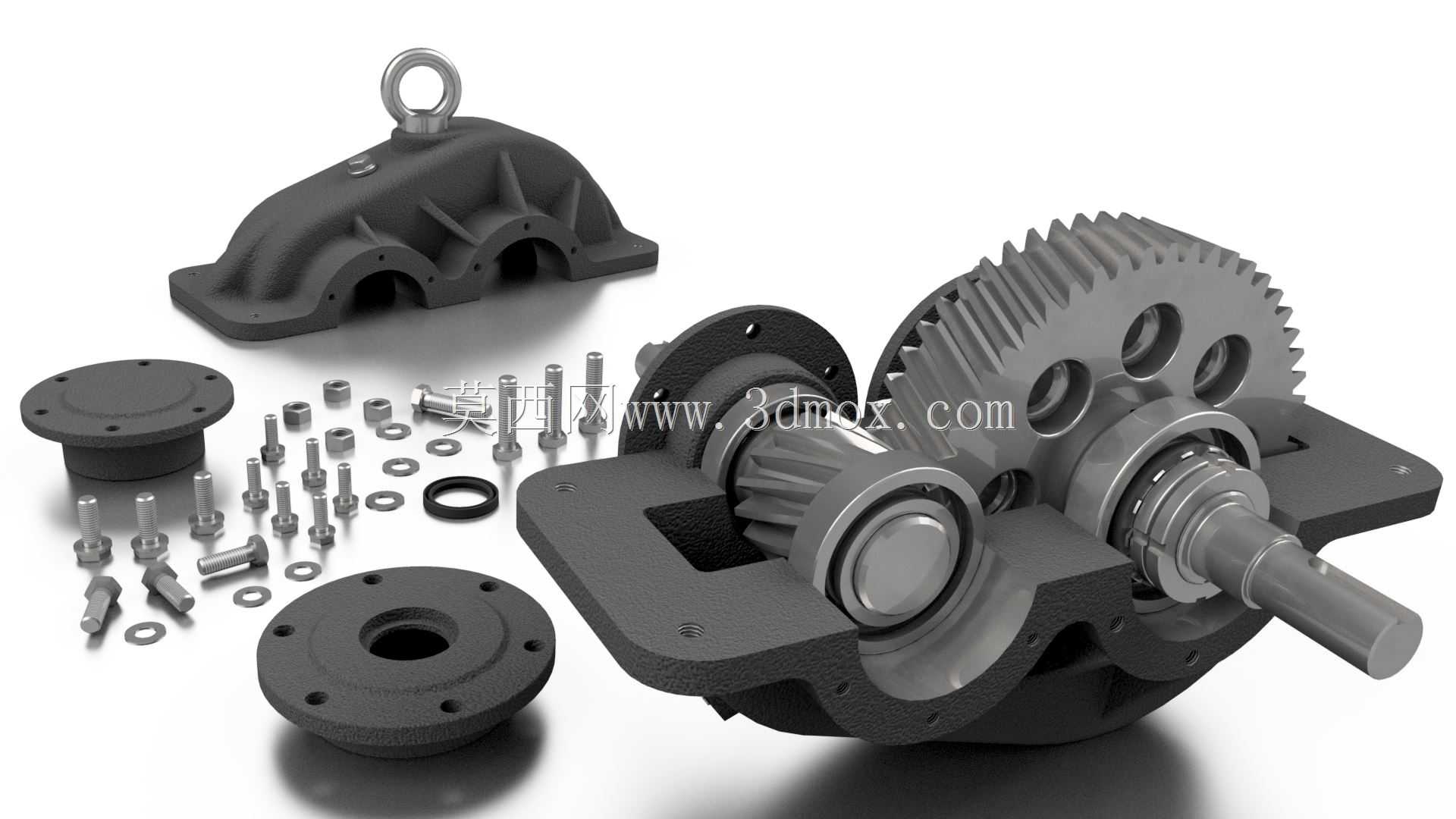

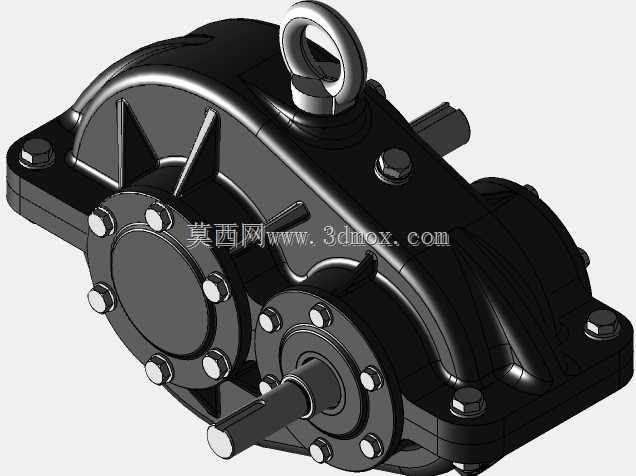

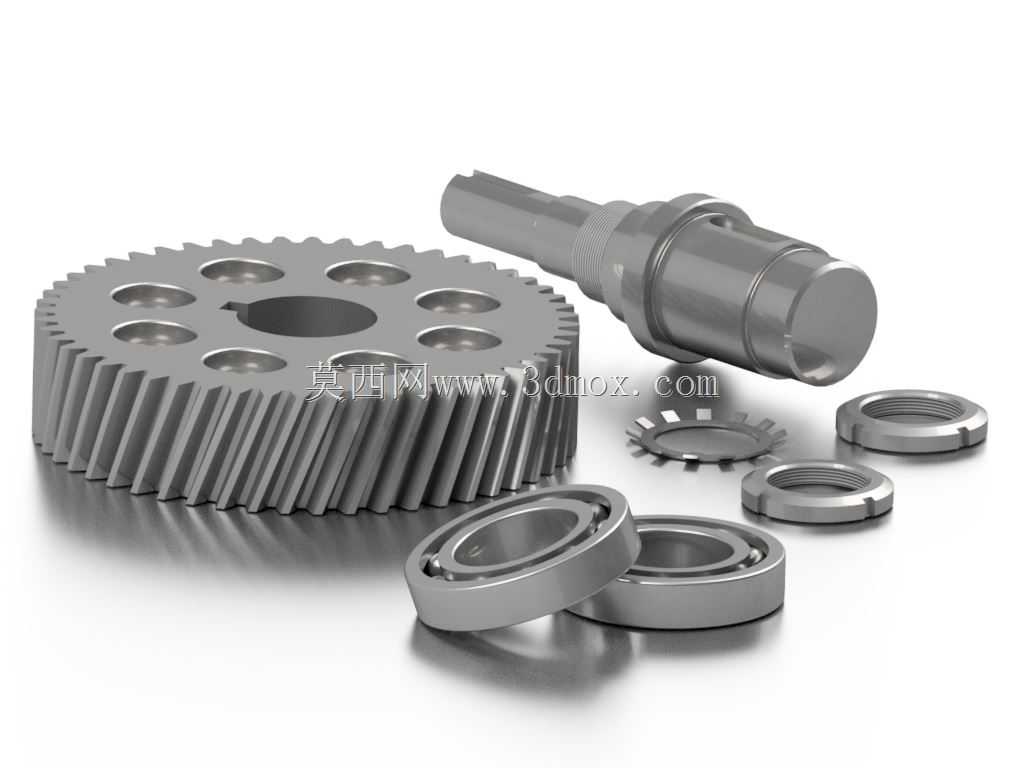

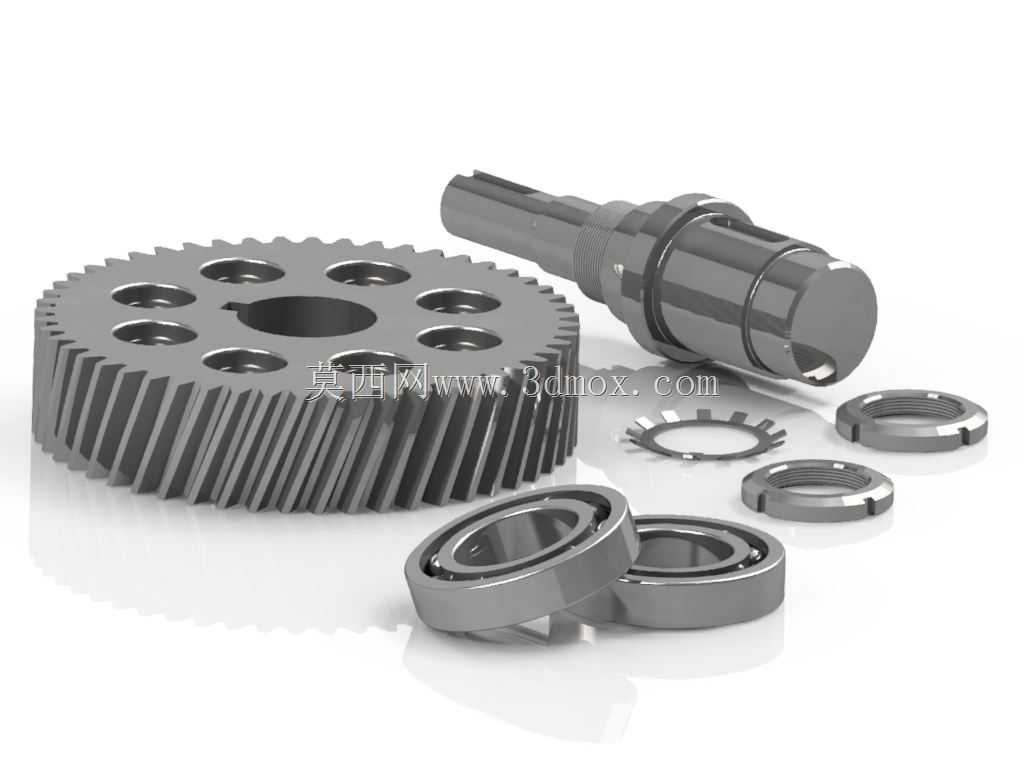

这款减速器是工业传动场景中应用极为广泛的动力匹配部件，主要承担原动机与工作机之间的转速降低、扭矩放大功能，适配输送线、轻工生产设备、小型物料处理装置等对传动平稳性有一定要求的工况，可匹配常规转速的异步电机输出端，将高转速低扭矩的动力输入转化为低转速高扭矩的动力输出，满足工作端的负载驱动需求。从结构设计来看，这款减速器采用剖分式箱体结构，上下箱体通过螺栓组实现紧密连接，既保证了箱体装配时的同轴度精度，也为后期内部传动件的检修、维护提供了充足的操作空间，无需完全拆卸设备与周边管线即可开盖检查内部齿轮、轴承的磨损状态。传动核心采用斜齿轮啮合副，相比直齿轮传动，斜齿轮的啮合过程是渐进式的齿面接触，重合度更高，传动过程中的冲击、振动与运行噪音都有明显降低，适合中低速、中等负载的连续运行场景。输入轴与输出轴分别通过深沟球轴承与圆锥滚子轴承支撑在箱体轴承座孔内，轴承端盖采用螺栓固定在箱体侧壁，可通过端盖处的调整垫片微调轴承游隙，保证轴系运转的稳定性，同时端盖处配置的密封件可有效阻挡箱体内润滑油泄漏，也能避免外界粉尘、水汽进入箱体内部污染润滑介质。箱体顶部设置的吊环结构，满足设备整体吊装转运的需求，安装时可通过箱体底部的安装法兰面与配套机架实现刚性连接，安装边界需预留输入轴端的电机对接空间、输出轴端的联轴器安装空间，以及箱体侧面油位观察、注油、排油结构的操作空间，避免周边结构干涉日常维护操作。设计过程中充分考虑了传动件的受力分布，箱体轴承座位置做了加厚加强处理，可承受齿轮啮合过程中产生的径向与轴向载荷，避免长期负载运行出现箱体变形；齿轮参数匹配经过严谨的传动比计算，可实现稳定的转速转换，箱体内腔的储油空间可满足齿轮飞溅润滑的需求，运转时齿轮带起的润滑油可均匀覆盖啮合齿面与轴承位置，形成稳定的润滑油膜，降低传动部件的磨损速率，延长设备整体使用寿命。
