多功能自行车载集成置物支架结构设计

日常通勤与中短途休闲骑行场景中，骑行者往往需要随身携带领取饮用水、移动通讯设备、太阳镜、有线耳机等零散小物件，传统单功能车载配件分别安装会大量占用车把有限的安装空间，不同配件的固定夹相互干涉还会影响车把转向操作，存在一定的骑行安全隐患。这款集成式车载支架正是针对这一实际使用痛点开发，将多个常用置物功能整合在单一安装基座上，仅需一次装夹即可完成全部功能模块的部署，大幅降低车把空间占用率。

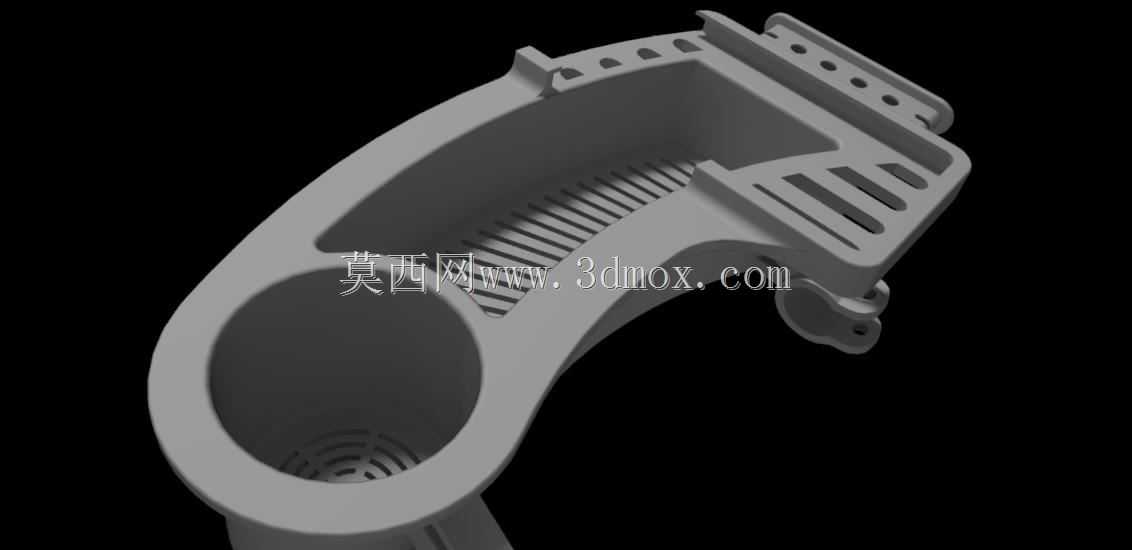

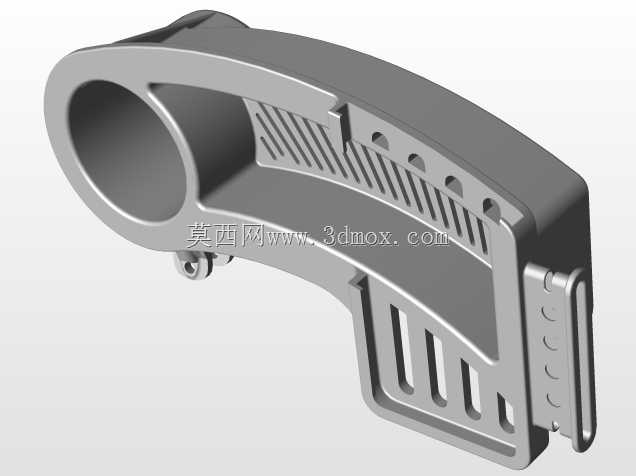

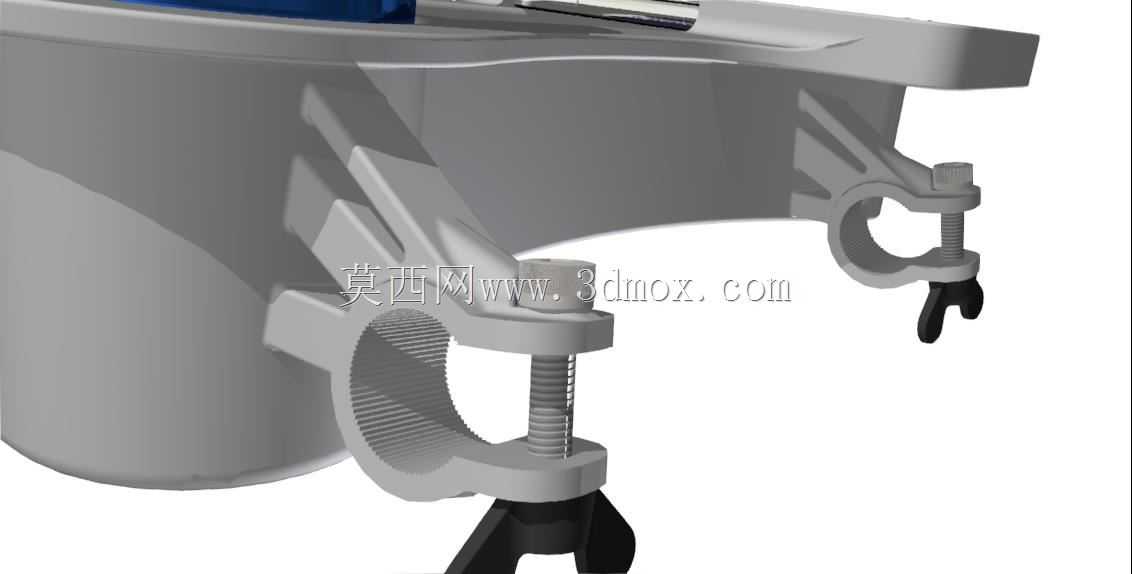

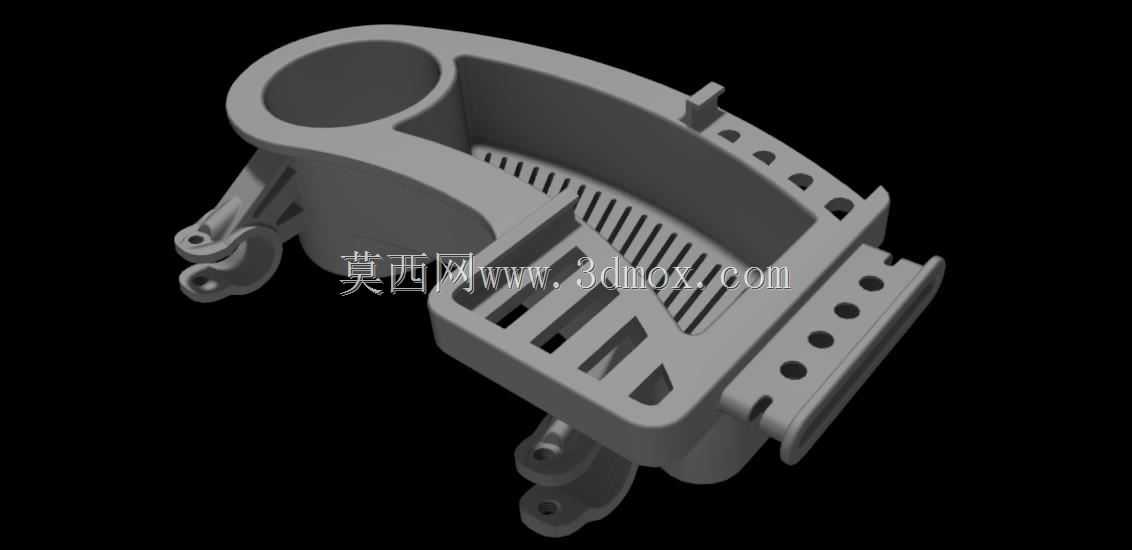

从结构设计逻辑来看，支架整体采用环抱式夹装结构作为安装基础，夹装部位适配市面主流直径的自行车车把圆管，安装时通过两颗锁紧螺栓配合两个蝶形钩件完成基座与车把的紧固连接，无需额外定制专用安装座，普通用户借助常规内六角工具即可完成装拆调整，蝶形钩的勾挂结构还能在螺栓锁紧前提供预定位作用，避免安装过程中基座滑落移位。基座上方集成了独立的水壶固定位，采用半包围弧形托结构承托水瓶底部，配合水瓶自身的瓶身轮廓实现侧向限位，可适配常规直径的运动水壶，取放动作无需额外解锁操作，骑行过程中单手握持即可完成取水、放回动作，不会过多分散骑行注意力。

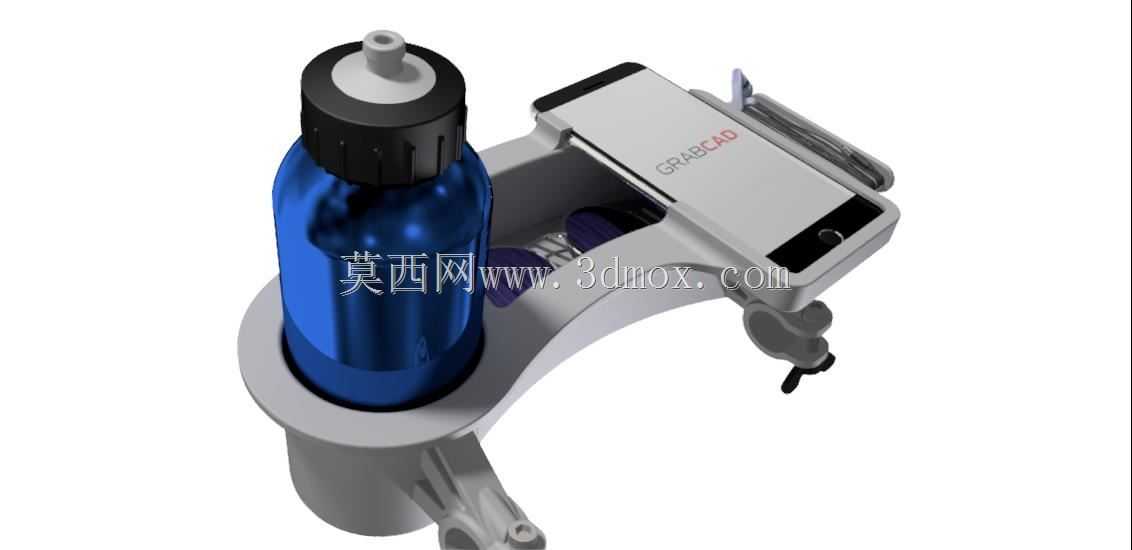

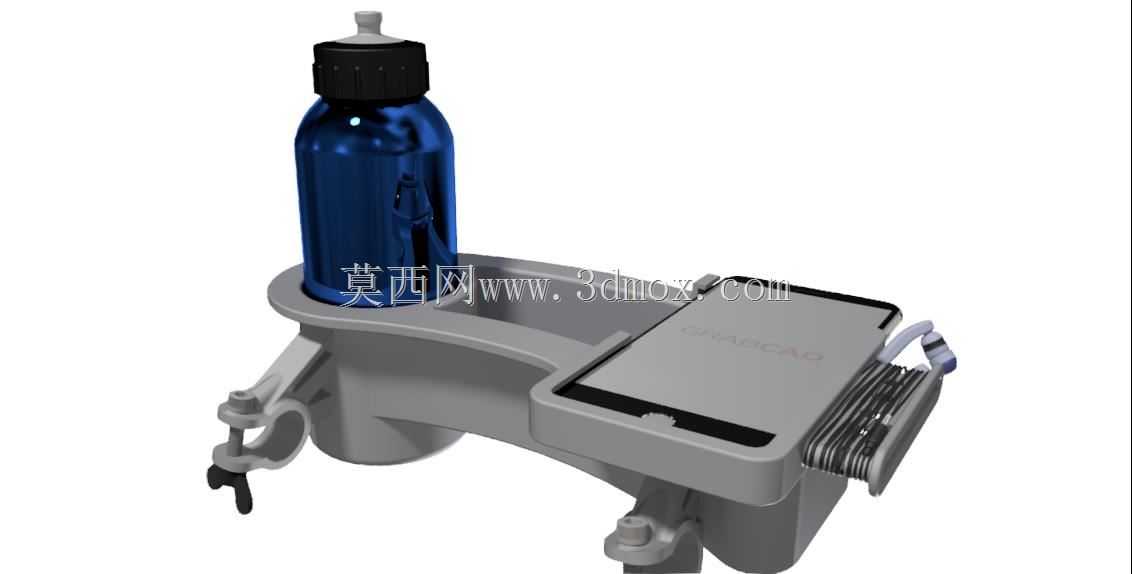

基座侧方延伸出独立的手机放置平台，平台边缘设置有凸起挡边，可对放置在平台上的手机形成周向限位，避免骑行过程中因路面颠簸导致手机滑落，平台表面预留的平整区域也不会遮挡手机屏幕，方便骑行过程中查看导航信息。紧邻手机平台的位置设置了弹性夹装结构，可用来夹持太阳镜镜腿，也可用来缠绕收纳有线耳机的线材，避免耳机线过长垂落干扰车把转动或者卷入车闸、辐条等运动部件。

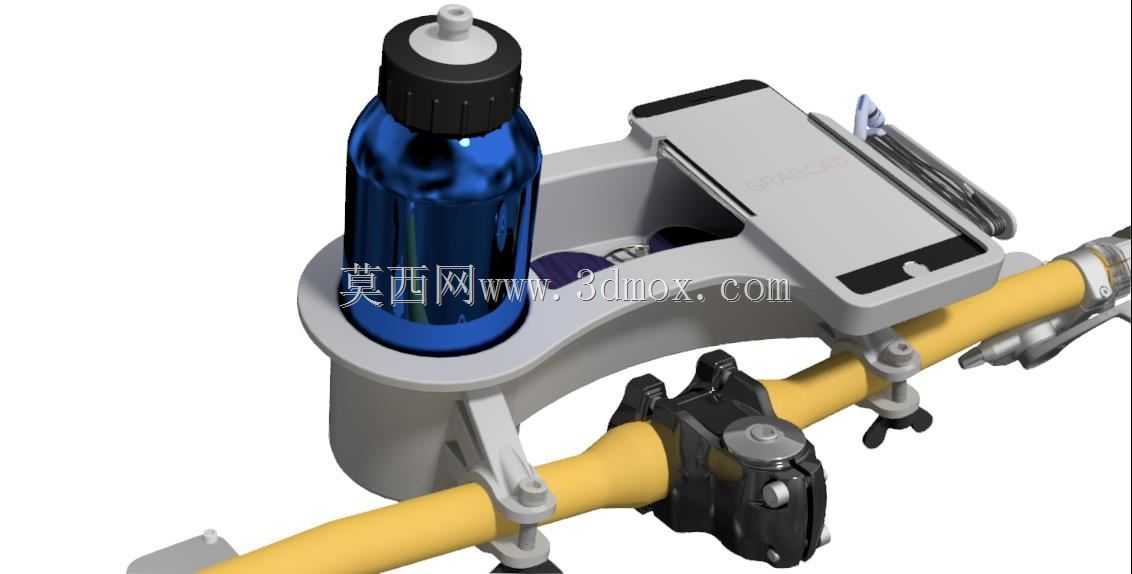

从安装边界来看，整个支架的夹装位置选在车把靠近把立的区域，安装完成后所有功能模块的外伸尺寸都控制在车把原有宽度范围内，不会额外增加车把的整体宽度，避免骑行经过狭窄区域时支架与周边障碍物发生刮碰。所有功能模块的承重都经过结构校核，水壶位可承载满装状态下的常规运动水瓶重量，手机位可适配主流尺寸的智能手机，各部位的圆角过渡处理也避免了尖锐棱角在意外磕碰时对骑行者造成划伤。整体结构没有多余的冗余设计，在满足所有置物功能需求的前提下尽可能控制了自身重量，不会给车把增加过多的额外负载，长时间骑行也不会因为支架过重导致车把操控手感变沉。
