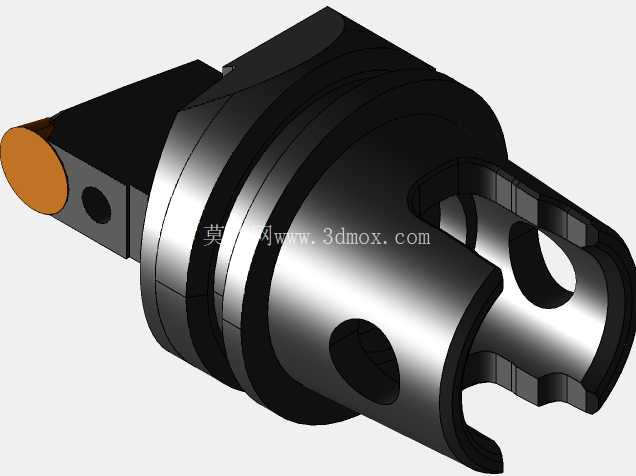

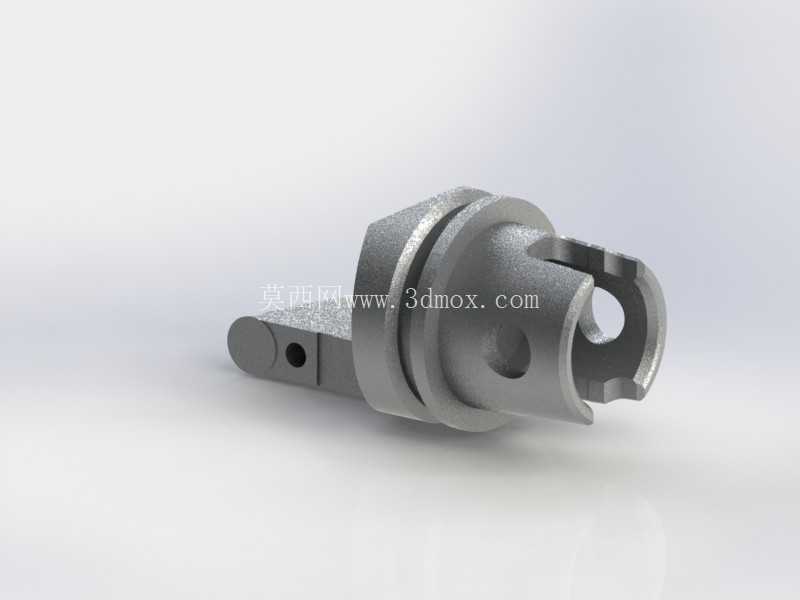

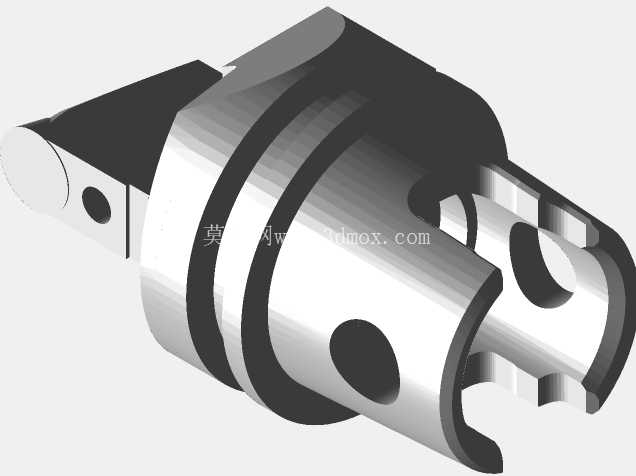

KM50带无刀片夹具的机床连接柄

这款KM50规格的带无刀片夹具的连接柄，核心应用场景集中在高精度金属切削加工领域，尤其适配航空发动机类精密零件的铣削、镗削工序，作为机床主轴与切削刀具之间的核心连接载体，承担扭矩传递、定位装夹、精度保持的关键作用。从实际加工场景来看，这类柄体常配套在高速加工中心、镗铣床上使用，针对高温合金、钛合金这类难加工的航空结构件材料，能够在高转速、大进给的切削工况下保持足够的连接刚性，避免切削过程中出现颤振、让刀的问题，保障零件加工的形位公差与表面质量。

从功能特性上看，该柄体集成了无刀片夹具结构，区别于常规带刀片锁紧的刀柄形式，这类夹具结构更适配快换式的刀头装夹需求，装夹过程无需额外的锁紧刀片辅助，依靠柄体前端的卡槽与弹性锁紧结构即可完成刀头的定位与夹紧，重复定位精度可以控制在0.002mm以内，能够满足精密加工工序的精度要求。柄体中部设置的法兰凸台结构，一方面作为主轴端面的定位贴合面，保障轴向安装尺寸的一致性，另一方面凸台上的锁紧孔可以配合主轴的拉钉机构，实现高速旋转下的可靠拉紧，避免高转速下刀柄出现窜动。柄体侧方延伸的定位销结构，主要用于配套夹具的周向防转，在一些需要定向切削的工序中，能够限制刀柄的周向转动，保障刀具切削角度的稳定性。

从设计思路层面拆解，这款柄体的结构完全围绕KM接口的标准规范展开，KM接口作为高速切削领域常用的刀具接口形式，采用了1:10的短锥配合设计，相比传统的BT接口，锥面配合长度更短，拉紧力作用下的接触刚性更强，同时具备更好的换刀速度优势。设计过程中首先要保证锥面的尺寸精度与表面粗糙度，锥面的圆度、锥度公差需要严格控制在微米级，否则会影响与主轴的配合接触率，进而降低连接刚性。前端的夹具卡槽结构，需要匹配对应规格快换刀头的卡扣尺寸，卡槽的位置度、槽宽公差直接影响刀头装夹的锁紧力与重复定位精度，设计时需要预留合理的弹性变形空间，保证多次装夹后依然能够保持足够的锁紧力，不会出现刀头脱落的问题。侧部的定位销孔与销体采用过盈配合装配，销体的伸出长度、圆柱度都有严格要求，既要保证周向定位的可靠性，又不能干涉刀头的正常装拆。

关于外形尺寸与安装边界，这款柄体的主体最大外径与KM50接口的标准法兰尺寸一致，整体轴向长度适配常规加工中心的主轴内孔深度，安装时锥面完全插入主轴锥孔后，法兰端面与主轴端面完全贴合，此时侧部定位销的位置刚好对应主轴端面的定位槽，不会出现安装干涉。前端夹具部分的外径尺寸经过严格控制，保证加工过程中不会与工件、夹具发生碰撞，在加工深腔类零件时，柄体的悬伸长度经过优化，在满足加工深度要求的前提下尽可能缩短悬伸，提升整体系统刚性。柄体内部设置有中心通水孔，能够适配机床的内冷却系统，切削液可以通过柄体内部通道直接输送到切削区域，提升难加工材料切削过程中的冷却与排屑效果，延长刀具使用寿命。

在实际使用过程中，这类带集成夹具的KM柄体相比传统刀柄+夹具的分体式结构，减少了中间连接环节，累积误差更小，整体刚性更优，尤其适合GE喷气发动机这类高精度零件的批量加工工序，能够有效减少换刀辅助时间，提升加工效率，同时稳定保障零件的加工精度一致性。设计时还需要考虑柄体的动平衡性能，整体结构采用对称设计，所有去除材料的位置都做了对称处理，出厂前经过G2.5等级的动平衡校正，能够适配最高15000转的高速切削工况，避免高转速下出现离心振动，影响加工表面质量与主轴轴承寿命。
