宽幅打印机卷材装卸手动搬运推车结构

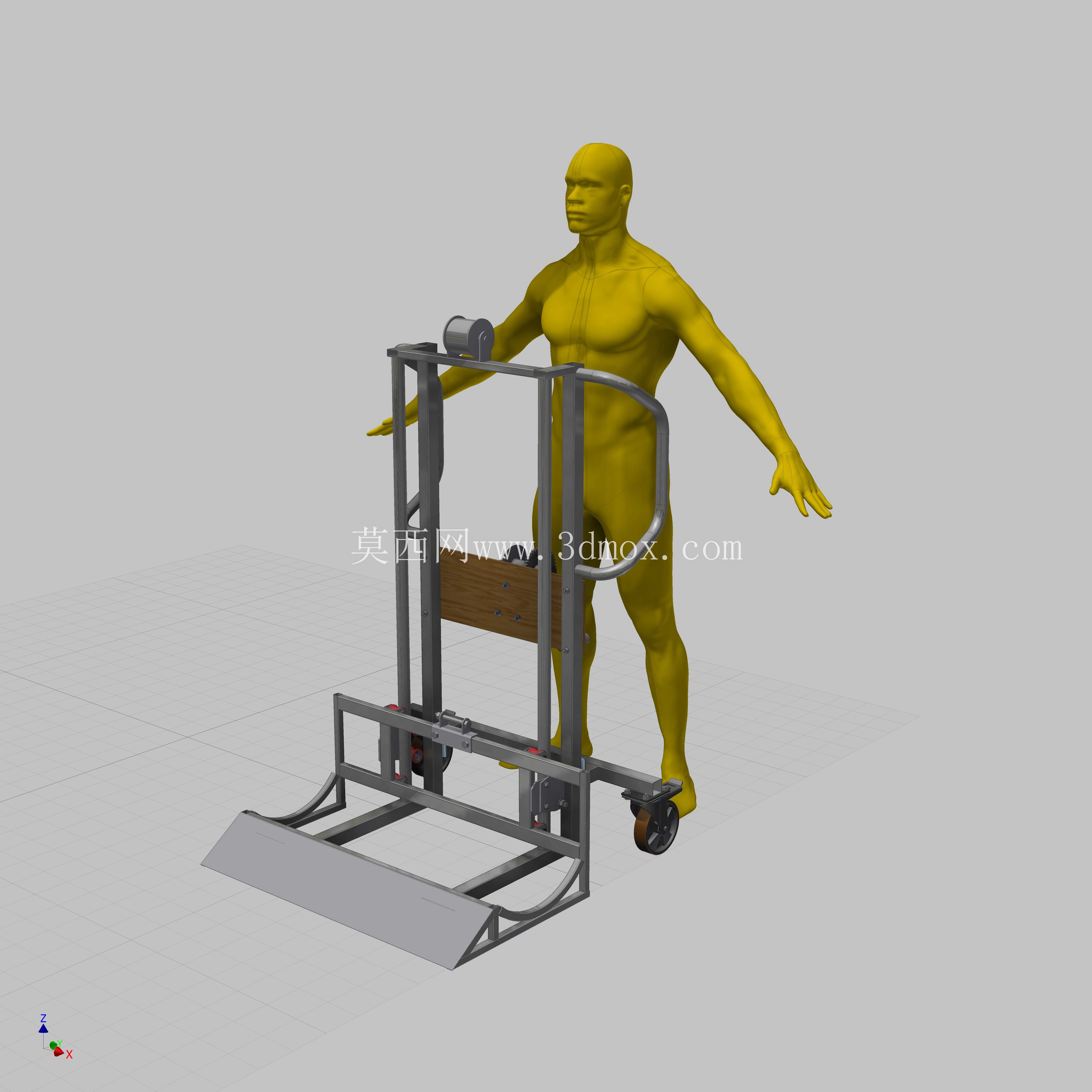

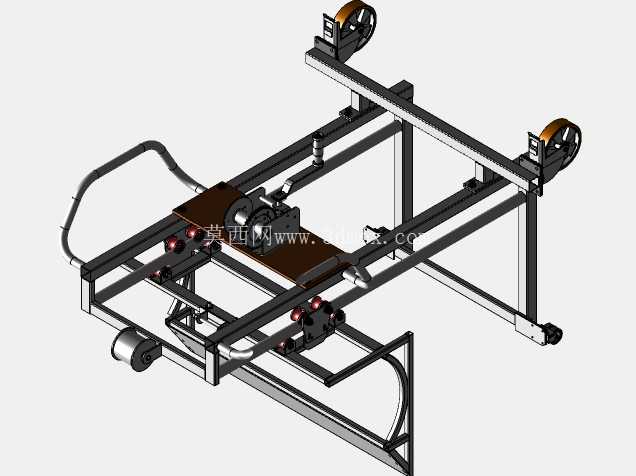

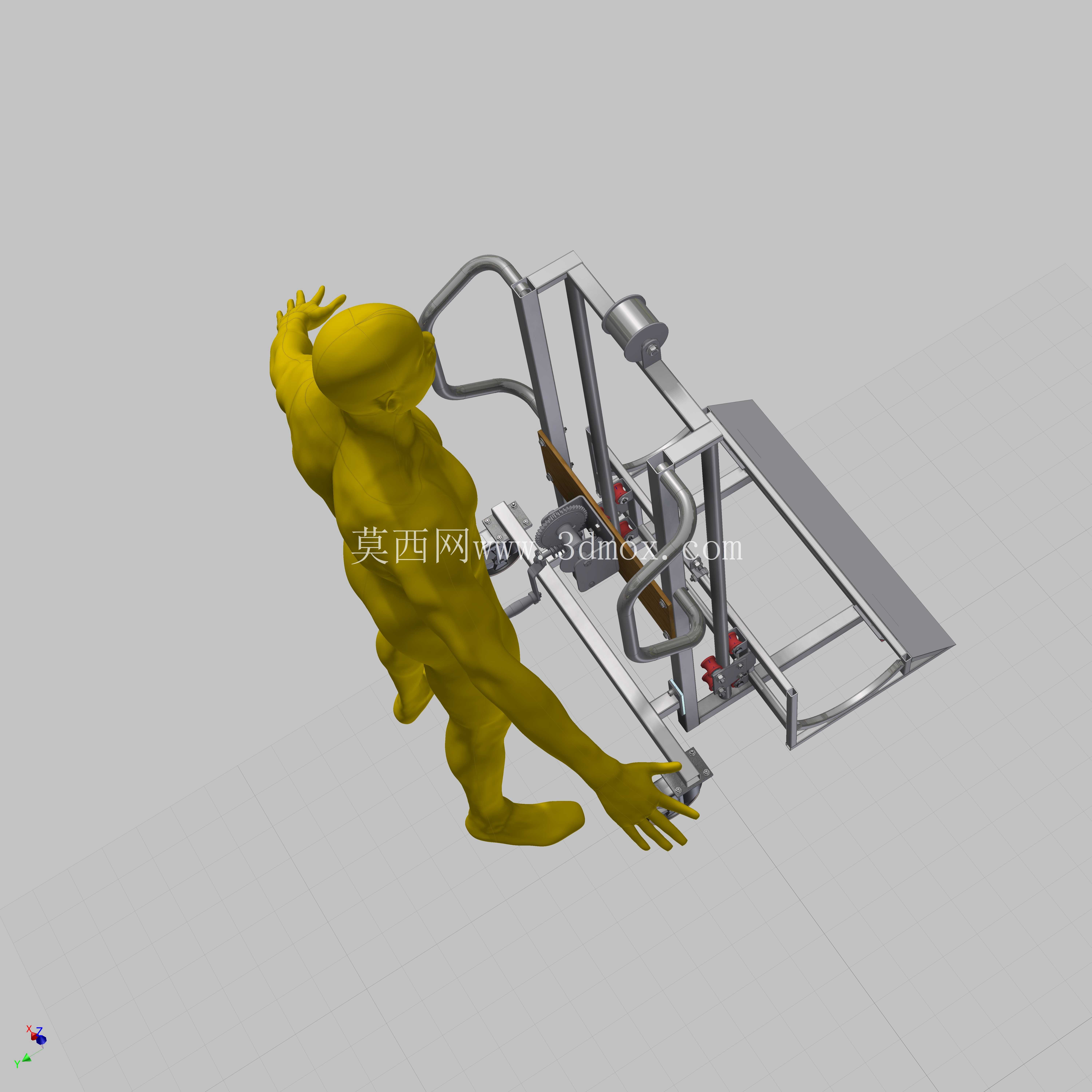

　　这款手动推车的核心定位是解决宽幅喷绘、写真类打印设备的卷材上下料与短距离转运痛点，日常作业中，宽幅打印所用的PP背胶、相纸、灯箱布等卷材单卷重量可达数十公斤，传统纯人工抬举装卸不仅作业强度大，还容易因施力不当磕碰卷材端面、刮伤打印介质涂层，甚至碰损打印机进纸端的精密导辊结构，这款推车的结构设计完全围绕这类作业场景的实际需求展开。从结构布局来看，车架主体采用薄壁矩形钢管焊接成型，在控制整体自重的前提下保证了框架的抗扭刚度，避免承载大重量卷材时出现车架变形导致的滚轮卡滞问题。推把位置设置了双高度握持区，适配不同身高操作人员的施力习惯，无论是平地推行还是抬升对位时，操作人员都能找到舒适的握持姿态，减少长时间作业的肌肉疲劳。

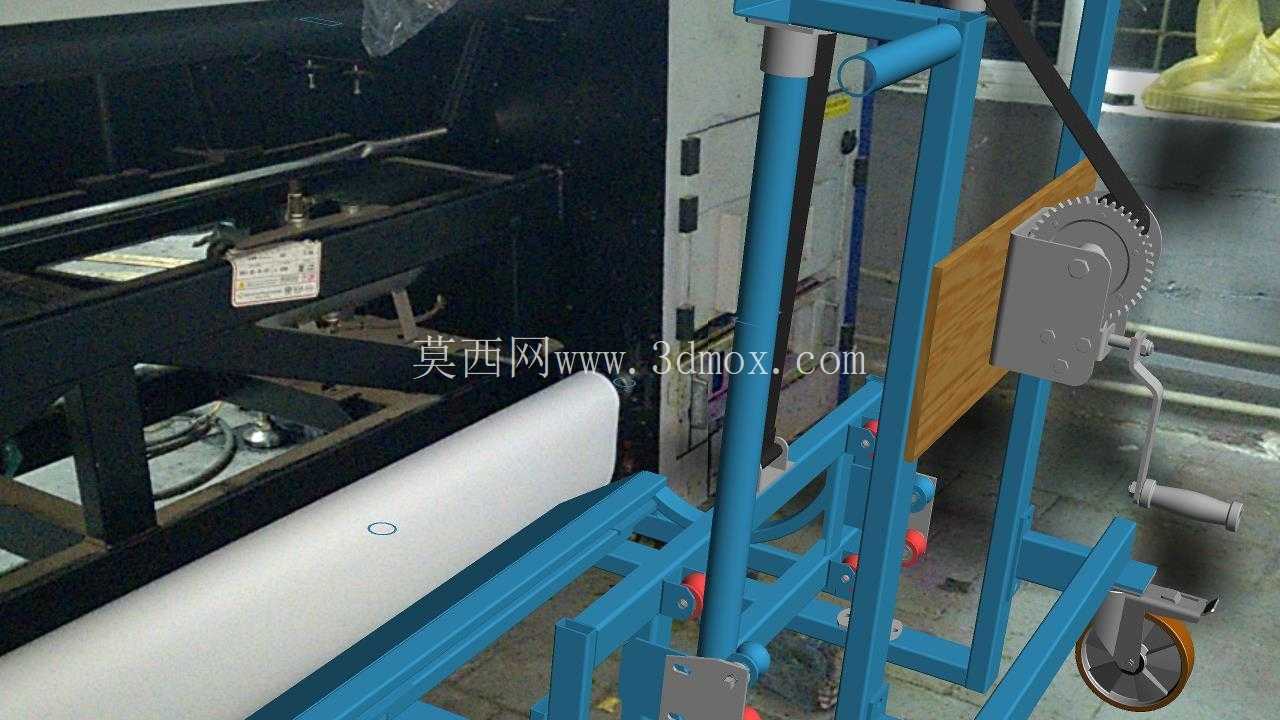

　　承载平台采用低趴式布局，空载时平台面距离地面高度控制在120mm以内，操作人员无需将卷材抬举过高即可完成上料放置，大幅降低搬运动作的腰部负荷；平台边缘做了圆弧包边处理，避免尖锐棱角刮伤卷材表面的打印介质，也防止作业过程中剐蹭操作人员的工作服或皮肤。车架前端设置了可翻转的对位托臂，托臂的弧度与卷材纸芯的支撑轴直径匹配，当推车推行至打印机进纸端旁时，可将托臂翻起对准打印机的卷材安装工位，借助推车的升降微调结构，将卷材轴线与设备安装轴调整至同轴度误差2mm以内，直接推动卷材即可滑入安装位，全程无需多人配合抬举对位，单人即可完成整卷耗材的装卸作业。

　　行走轮采用前定向、后万向的布局，定向轮保证长距离推行时的直线稳定性，万向轮带刹车锁定结构，在对位装卸时踩下刹车即可固定车架位置，避免推车滑动导致对位偏差；轮面采用高弹性聚氨酯材质，在车间环氧地坪上推行时不会留下压痕，同时能过滤地面微小接缝带来的震动，防止卷材在转运过程中出现端面松卷、层间错位的问题。车架中部设置了可调节的卷材挡杆，可根据不同卷材的幅宽调整挡杆间距，适配1.2m到1.8m不同宽度规格的打印卷材，挡杆外侧套有尼龙保护套，避免金属杆直接接触卷材端面造成纸芯变形或介质边缘折损。

　　从安装边界来看，这款推车的整体宽度控制在650mm以内，长度在收起托臂时为1100mm，能够轻松通过打印车间常见的800mm宽通道，也可以推入设备之间的狭窄间隙完成对位作业；推把最高处距离地面1100mm，推行时不会磕碰打印机的外置走纸平台或操作面板。在实际作业流程中，操作人员可先将推车推行至耗材存放区，把待更换的卷材滚上承载平台，锁定挡杆后推行至目标打印机旁，踩下万向轮刹车，翻起对位托臂，微调升降结构让卷材轴线与设备安装轴对齐，轻推卷材即可完成上料；更换下来的旧卷材空芯也可直接放置在推车上转运至废料存放区，整个作业流程相比传统人工搬运，可将单卷装卸时间缩短60%以上，同时大幅降低操作人员腰部扭伤、介质磕碰损坏的概率。车架的焊接位置都做了打磨去毛刺处理，表面采用喷塑工艺，耐车间日常的油墨、清洁剂腐蚀，长期使用也不会出现漆面脱落生锈的问题；所有转动销轴位置都加装了自润滑铜套，无需频繁加注润滑油即可保证转动顺畅，减少日常维护的工作量。
