影视道具级雷神锤高还原结构设计

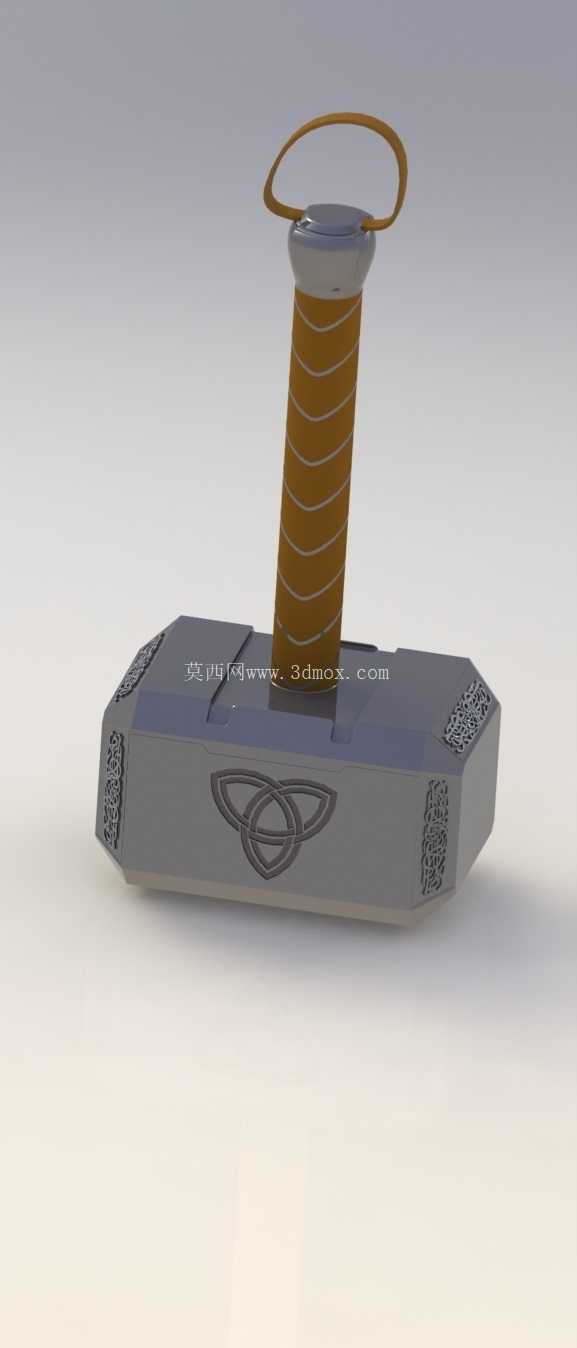

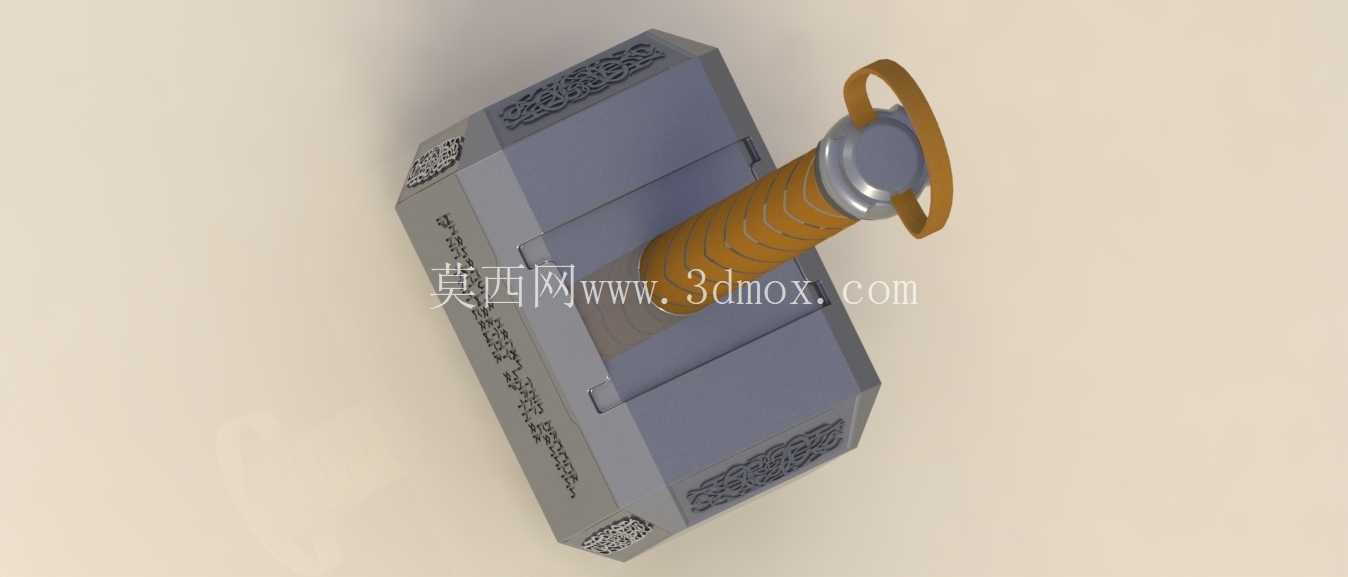

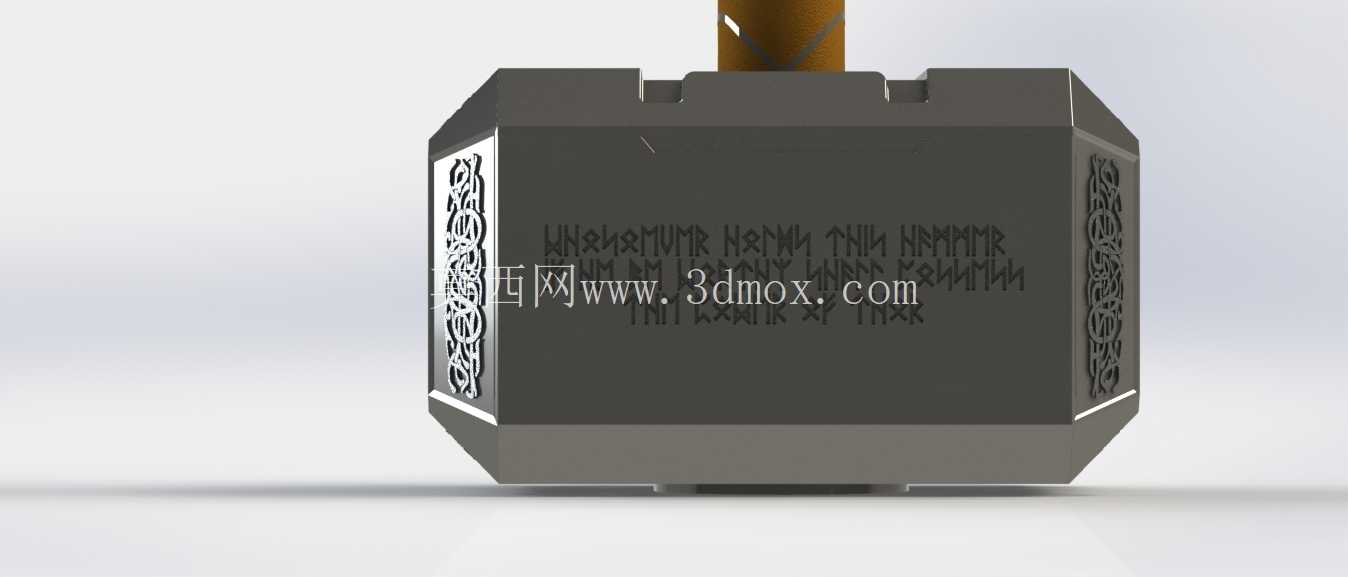

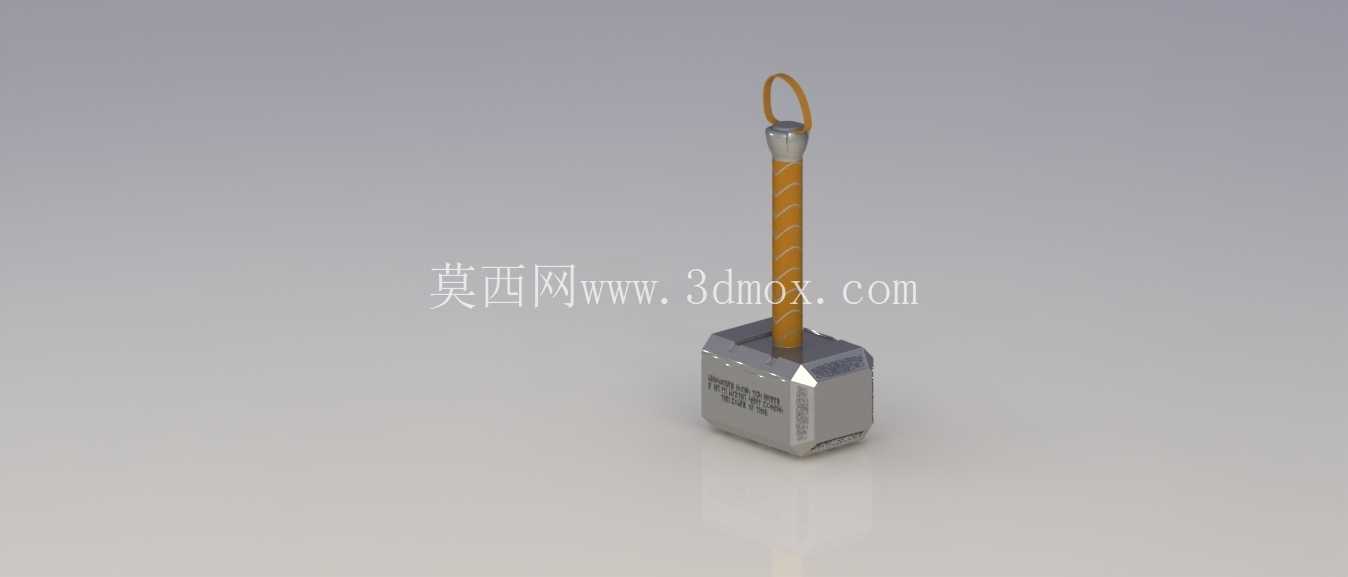

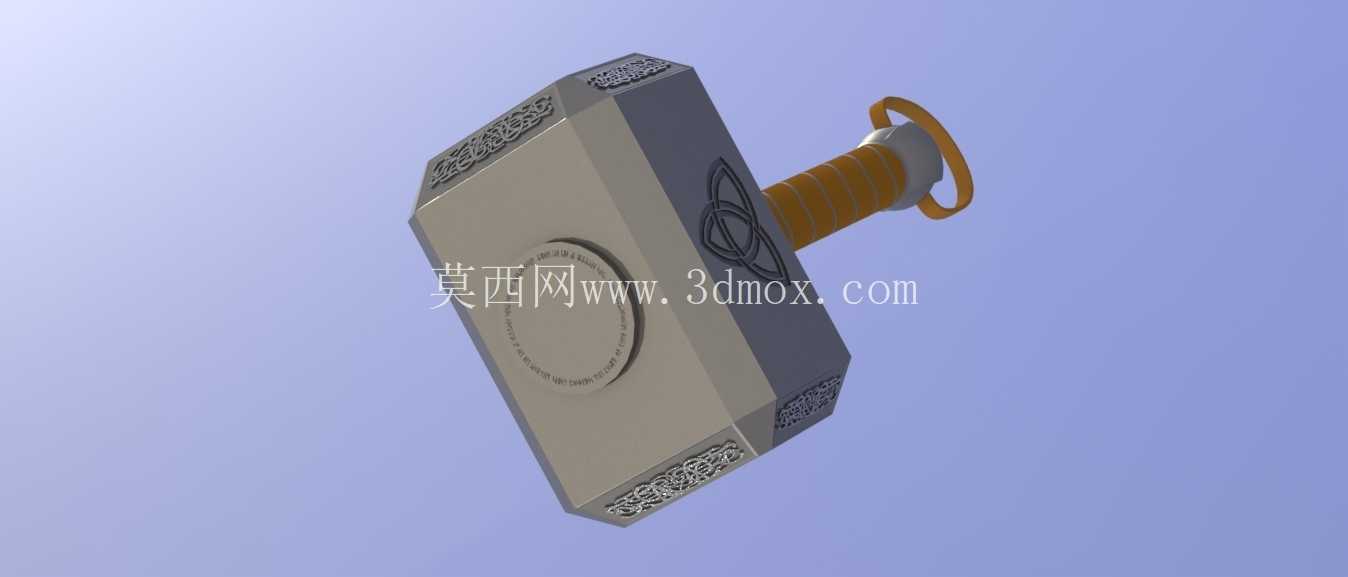

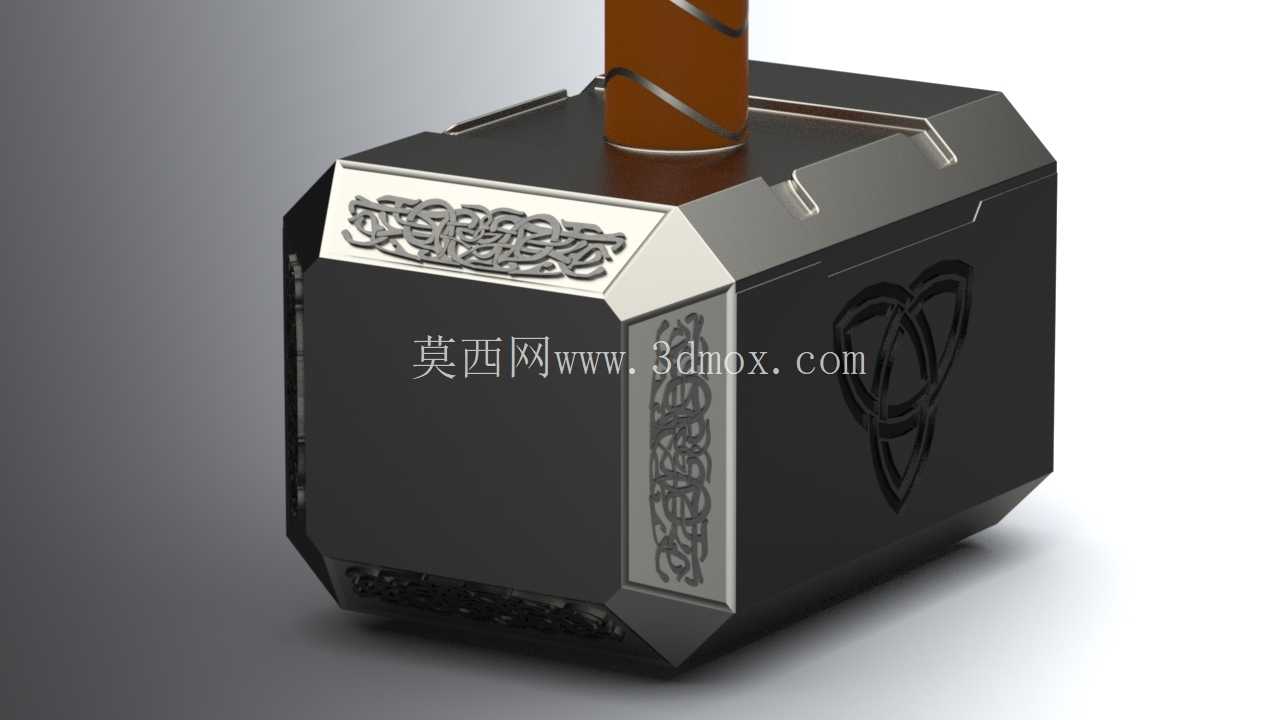

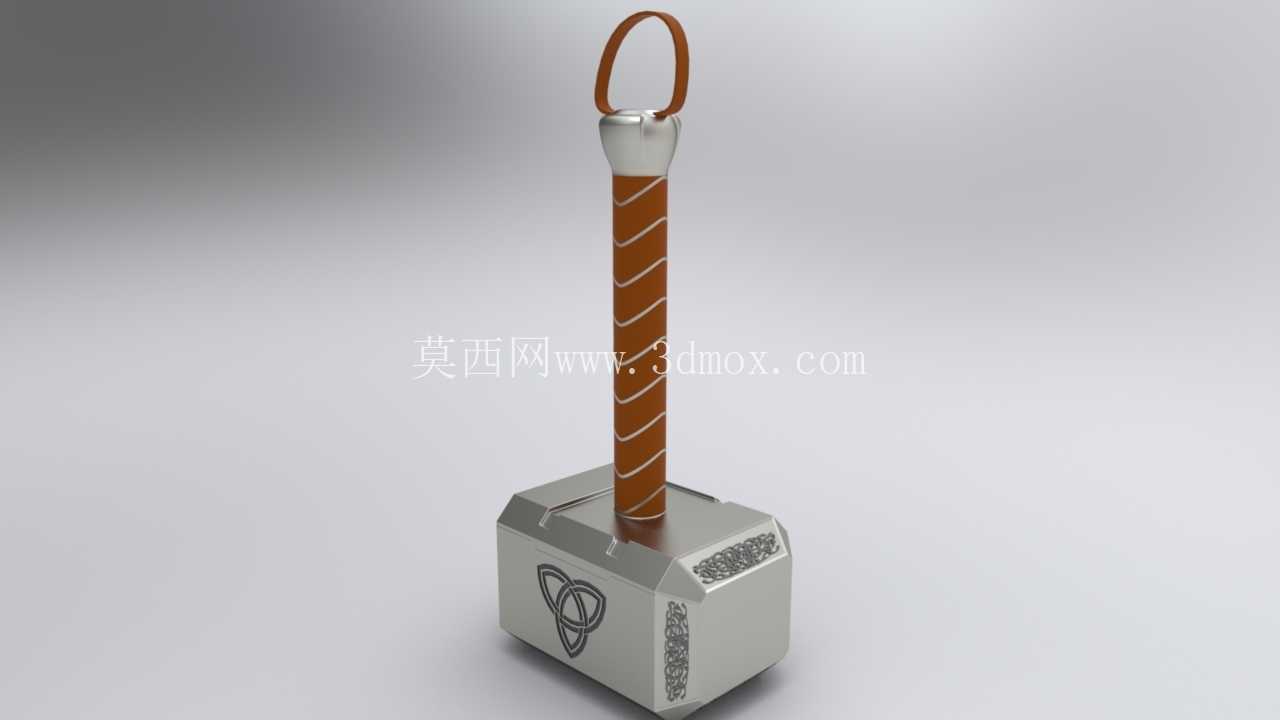

　　设计过程中首先处理的是握持段的结构，手柄部分采用圆柱基体加螺旋缠绕纹理的设计，螺旋纹理的深度控制在1.2mm，既保证铸造后纹理清晰可辨，又不会因为纹理过深导致拔模斜度不足产生粘模问题，手柄末端的挂环采用一体化铰接结构设计，挂环的转动间隙预留0.3mm，铸造后只需要简单去除飞边即可实现自由转动，不需要额外装配销轴零件，减少后续组装工序。锤体主体部分采用近似长方体的倒圆角结构，四个侧边的圆角半径统一为8mm，避免铸造过程中直角位置产生应力集中导致的冷隔缺陷，锤体表面的装饰纹路采用下沉0.8mm的蚀刻结构设计，纹路宽度最小处控制在1.5mm，满足铸造工艺的最小壁厚要求，不会出现浇铸不足的缺料问题。这款雷神锤的三维结构设计，最初的需求锚点来自影视道具制作与文创周边开发两个核心场景，在结构落地时没有走纯装饰摆件的简化路线，而是兼顾了手持配重合理性与外观还原度，适配铸造开模的工艺要求。从实际使用场景来看，该结构既可以作为影视拍摄的手持道具，满足演员长时间握持的配重平衡需求，也可以作为金属铸造的母模，直接导出分型面用于砂型铸造或者失蜡铸造的工艺生产，不需要二次重构模型结构。

　　从安装边界与尺寸配合来看，手柄与锤体的连接位置采用锥面过盈配合结构，锥度设置为1:20，配合长度为35mm，装配时只需要沿轴向压入即可实现牢固连接，不需要额外增加粘接或者紧固件结构，同时锥面结构也方便铸造后两个零件的定位找正，减少装配时的调整工作量。配重设计上，锤体主体的内部做了局部空腔结构，空腔位置偏向锤体远离手柄的一侧，使得整体重心落在距离锤体端面三分之一的位置，手持握持时的力矩分布更符合真实手锤的使用手感，不会出现头轻脚重的漂浮感，适配影视拍摄时的挥舞动作需求，不会因为配重失衡导致演员动作变形。

　　分型面的设计完全贴合铸造模的工艺要求，将整个模型的分型面设置在锤体与手柄连接的台阶面位置，拔模斜度统一设置为1.5度，所有竖直面都做了拔模处理，不需要后续对模型做工艺性修补，直接导入模流分析软件即可完成浇口位置、排气槽的布局设计。锤体表面的装饰符号采用等宽线条设计，所有线条的连接处都做了R0.5mm的圆角过渡，避免铸造时尖角位置产生缩孔缺陷，同时也方便后续打磨抛光工序的作业，减少打磨时的死角。手柄部分的缠绕纹理采用等距螺旋线扫描生成，螺旋导程设置为12mm，纹理的截面为半圆形，凸起高度1.2mm，握持时的摩擦力足够，不会出现打滑问题，同时半圆形的纹理截面也不会在握持时产生硌手的触感，兼顾了外观还原与实际握持的舒适度。

　　挂环部分的结构做了加厚处理，挂环的截面直径为5mm，能够承受15kg的整体锤重拉力，不会出现搬运或者悬挂时的断裂问题，挂环与手柄顶端的连接座采用圆弧过渡，过渡圆角为R3mm，减少应力集中点，提升结构强度。整个模型的壁厚设计保持均匀，最小壁厚为3mm，最大壁厚不超过8mm，避免铸造过程中因为壁厚差异过大产生缩松、变形等缺陷，所有的转角位置都做了圆角处理，没有尖锐的直角结构，既符合铸造工艺要求，也提升了成品使用时的安全性，不会出现锐角划伤的问题。在结构校验阶段，针对手持挥舞的工况做了简单的受力仿真，锤体与手柄连接位置的最大应力出现在锥面配合的上端面，应力值远低于常用铸造铝合金或者锌合金的屈服强度，即使采用树脂材料3D打印制作样件，也能满足日常展示、手持操作的强度需求，不会出现连接断裂的问题。
