直径30平板手动夹紧式钻孔工装

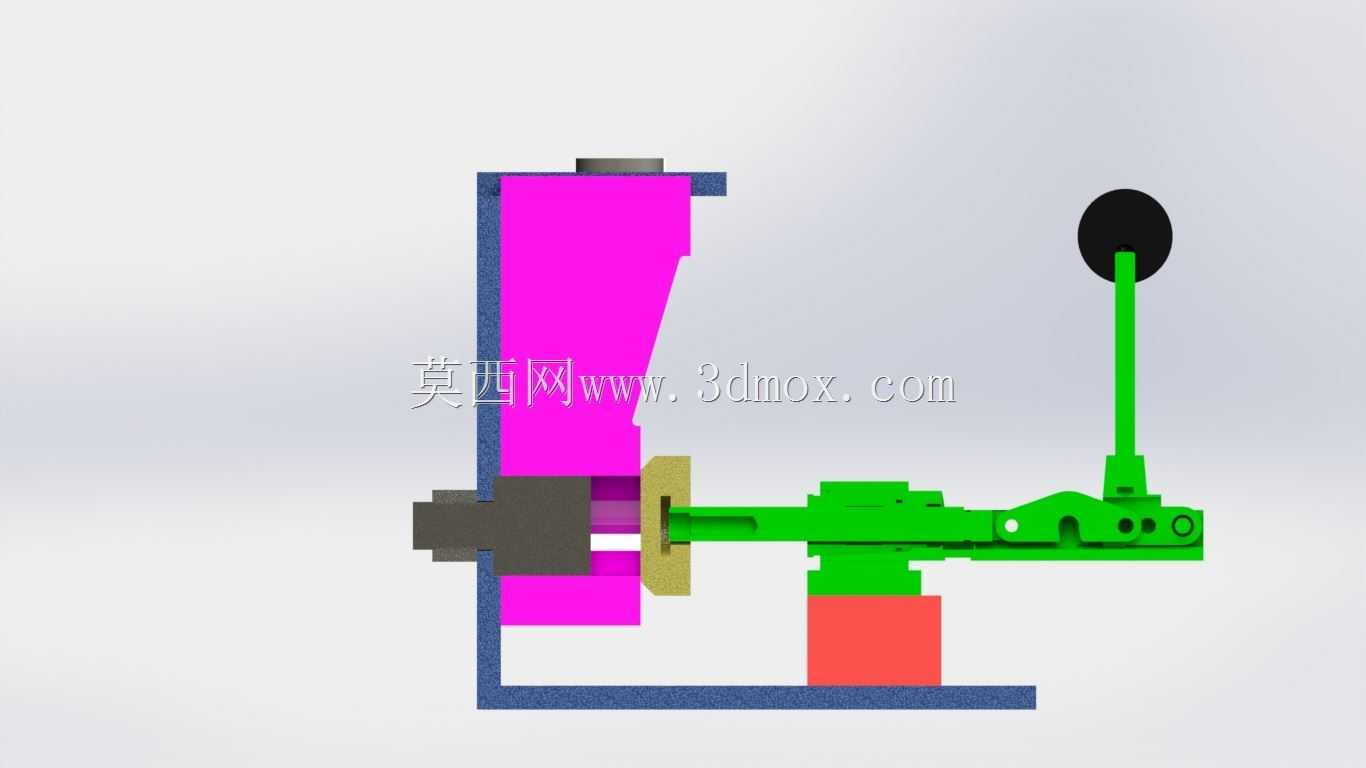

这款直径30平板钻模主要应用于机加工车间的小批量阀体类零件钻孔工序，针对直径30规格的平板类待加工工件设计，可直接安装在普通钻床工作台面使用，无需额外制作复杂定位基座。整套工装采用立式悬臂支撑结构，主体支撑座为L型折弯式框架结构，底部安装平面预留了对应钻床T型槽的固定孔位，安装时可通过T型螺栓直接锁紧在工作台面上，整体安装边界控制在200mm×180mm范围内，不会占用过多工作台操作空间，适配多数中小型台式钻床、立式钻床的工作台尺寸。

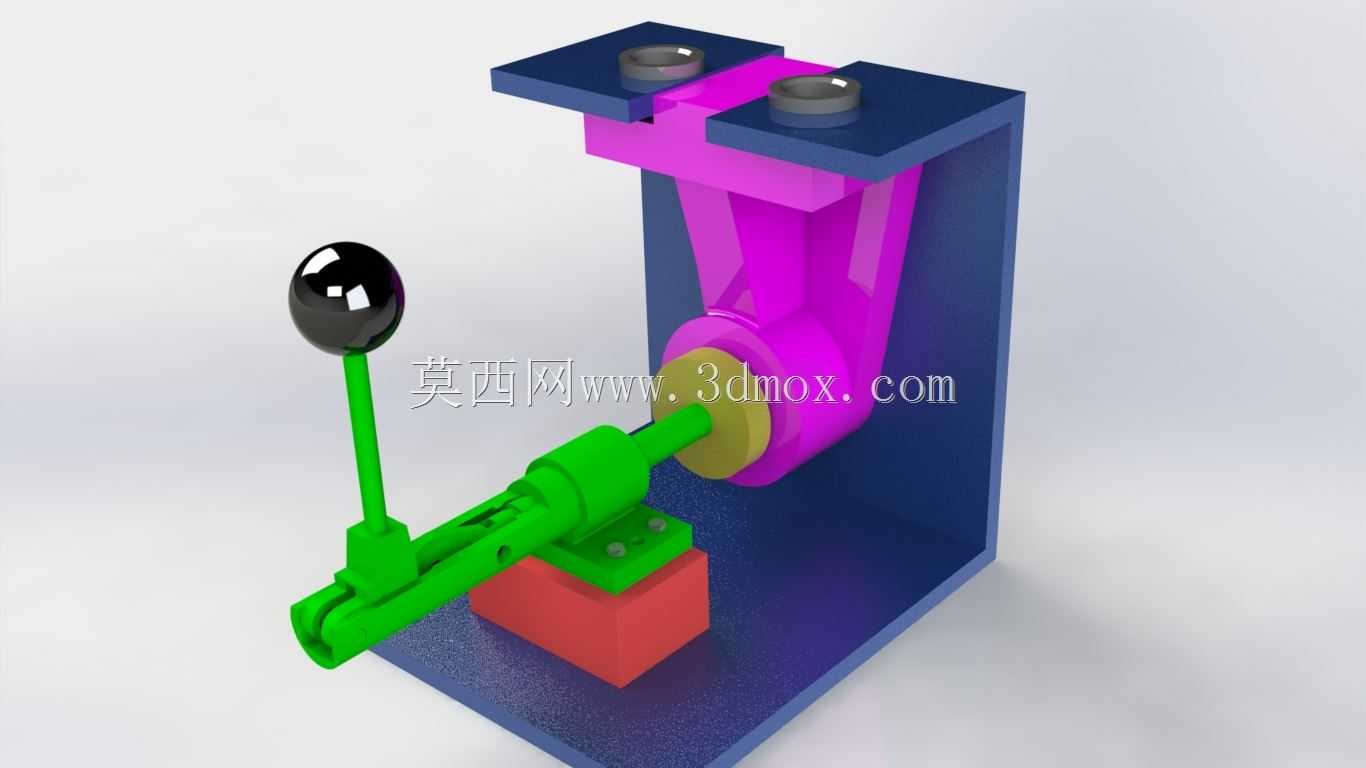

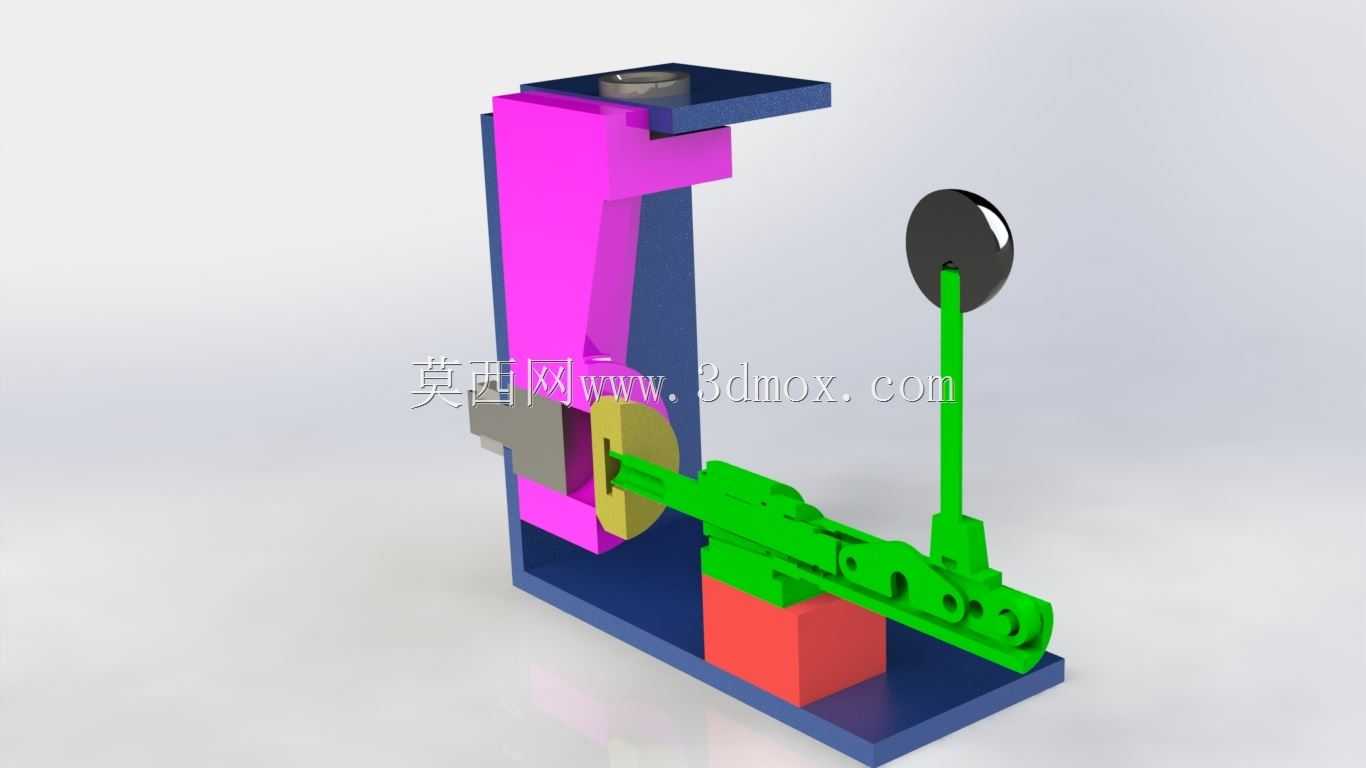

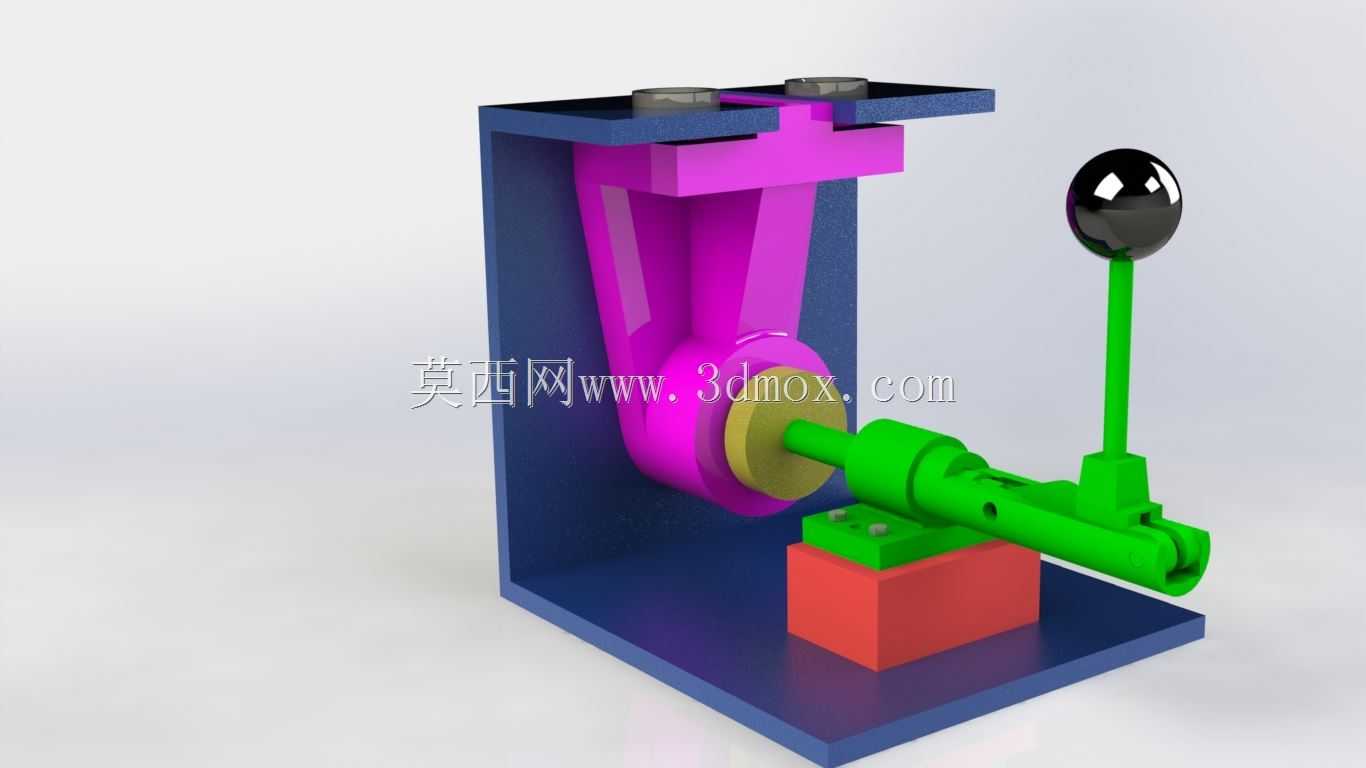

工装的核心定位模块设置在支撑座下部的工件放置区，红色定位块为工件的侧向定位基准，可限制待加工阀体工件的X、Y向自由度，上方的绿色手动夹紧机构采用偏心轮夹紧原理，操作端带黑色球形操作手柄，操作人员扳动手柄即可快速完成工件的夹紧与松脱，单次装夹耗时不超过5秒，相比传统螺栓压板夹紧方式，装夹效率提升60%以上，适合小批量多批次的零件加工场景。钻套导向模块集成在夹紧机构前端，与下方工件待钻孔位同轴度控制在0.02mm以内，钻孔时钻头沿钻套进给，可有效避免钻头偏摆，保证钻孔位置精度稳定在IT8级以内，同时能减少钻头崩刃风险，延长刀具使用寿命。

设计过程中优先考虑了操作便利性与结构刚性的平衡，支撑座的悬臂部分做了加厚加强处理，避免钻孔过程中因切削力产生振动变形，夹紧机构的行程预留了5mm的调节余量，可兼容厚度在20-25mm范围内的同规格平板类工件，无需更换定位元件即可适配一定尺寸公差范围内的待加工零件。操作时工件从工装前方推入定位区，靠紧定位块后扳下操作手柄即可完成夹紧，加工完成后抬起手柄即可直接取出工件，整个操作流程无多余动作，操作人员无需经过复杂培训即可快速上手。整套工装没有易损的复杂传动结构，日常维护仅需定期在夹紧转轴处加注润滑脂即可，长期使用的维护成本极低，非常适合小型机加工企业、维修车间的日常钻孔作业使用，也可作为钳工技能培训的实操工装使用，帮助学员理解钻模定位夹紧的基本原理。
