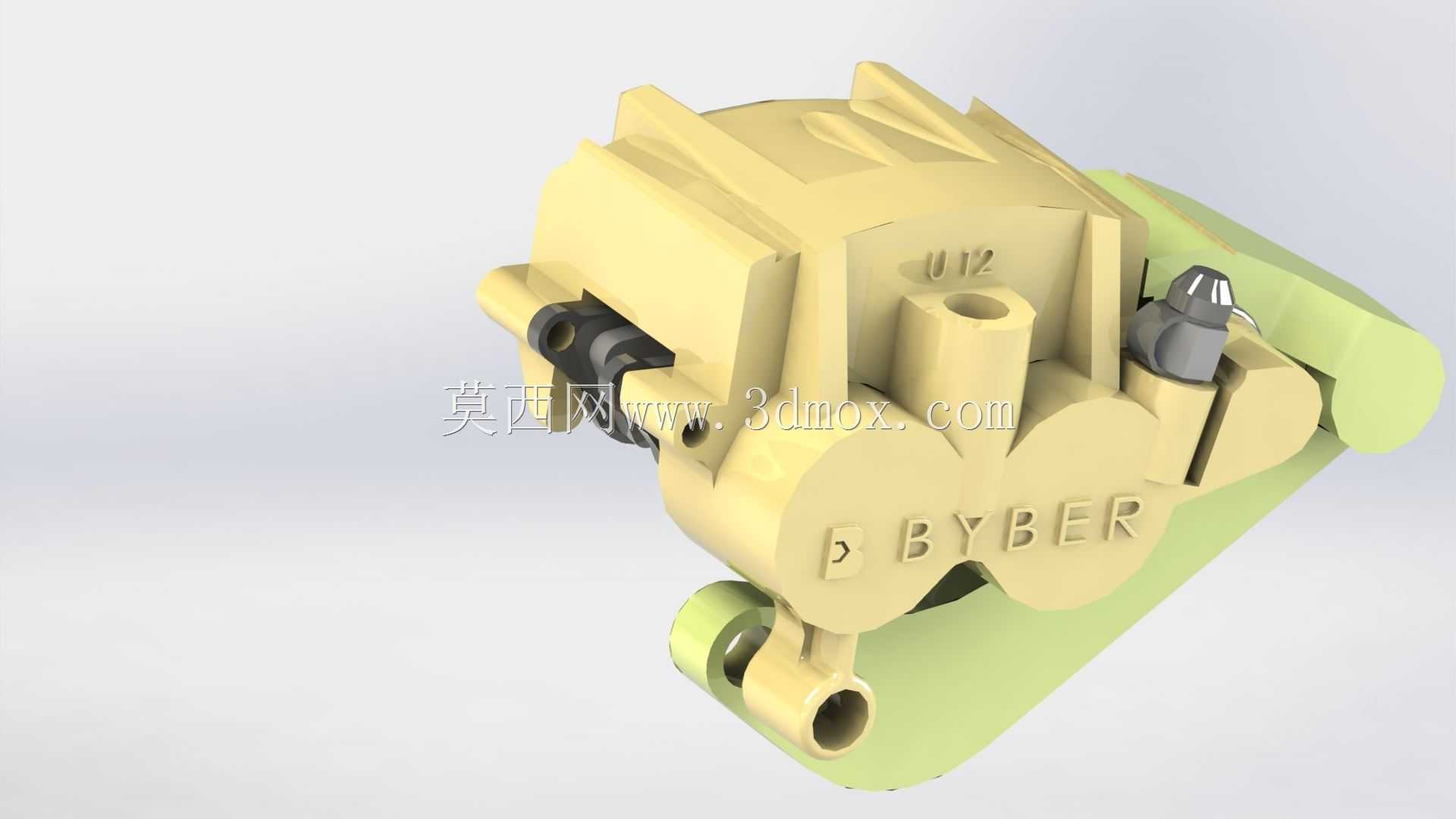

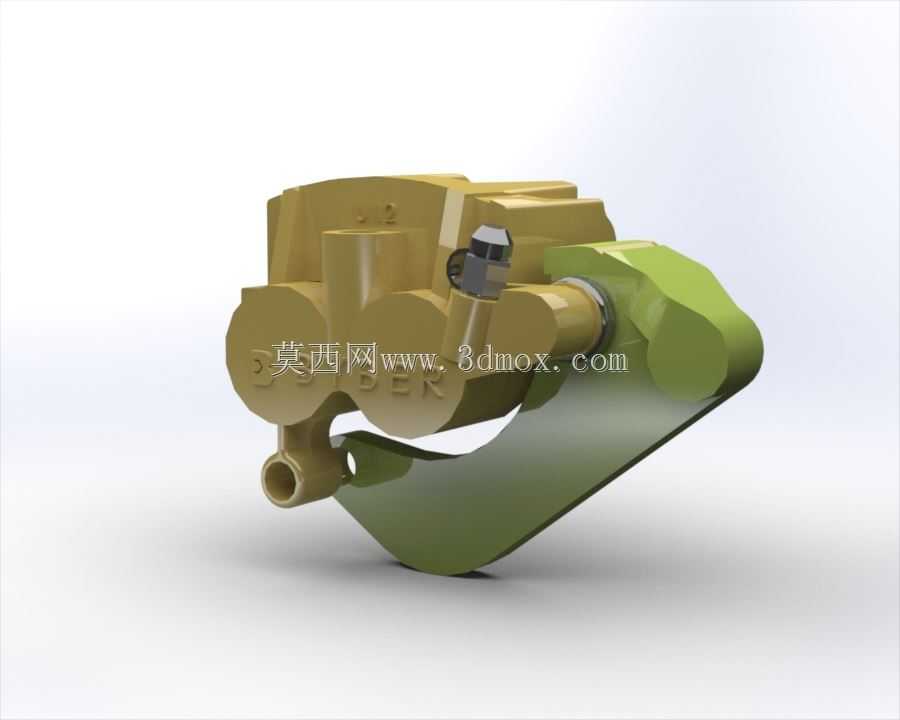

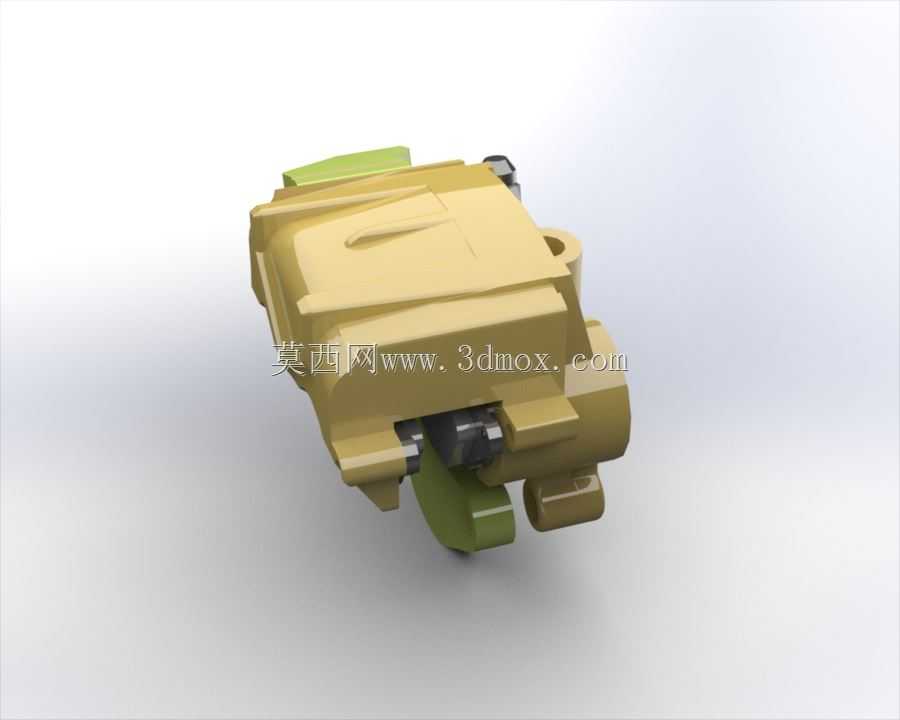

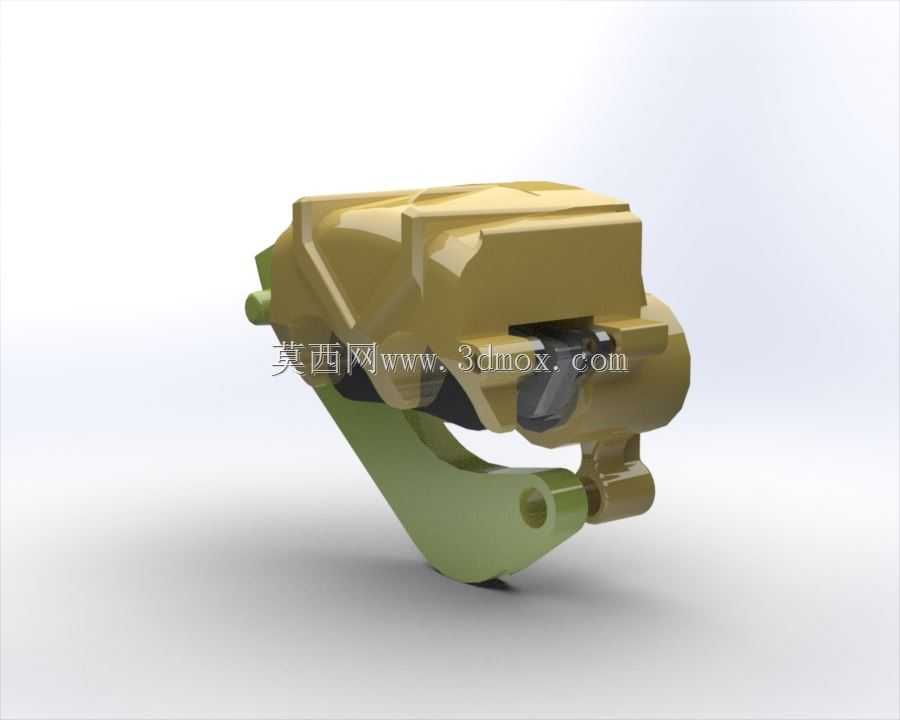

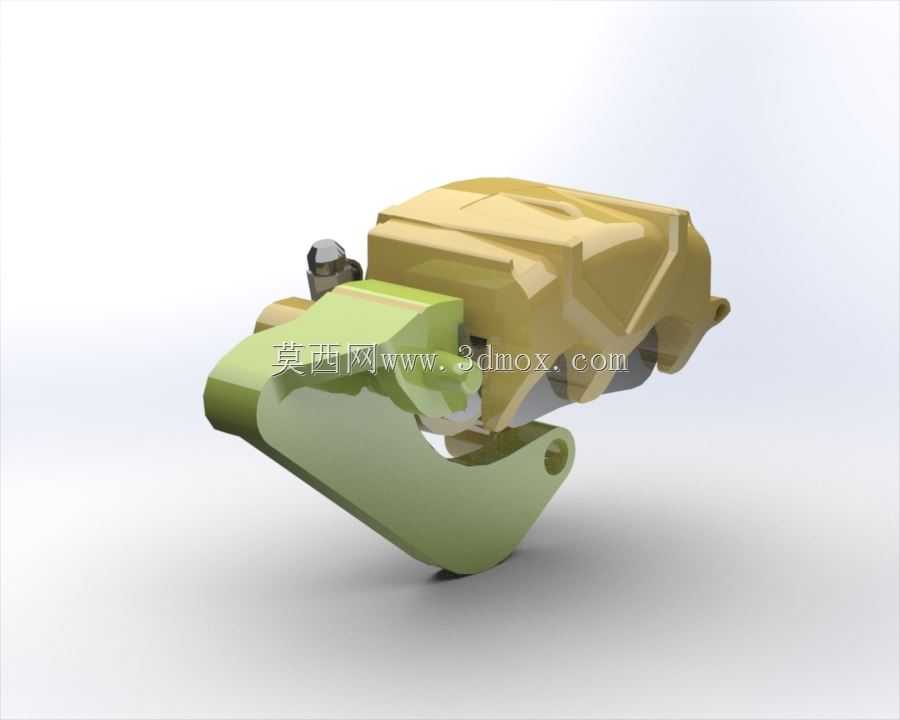

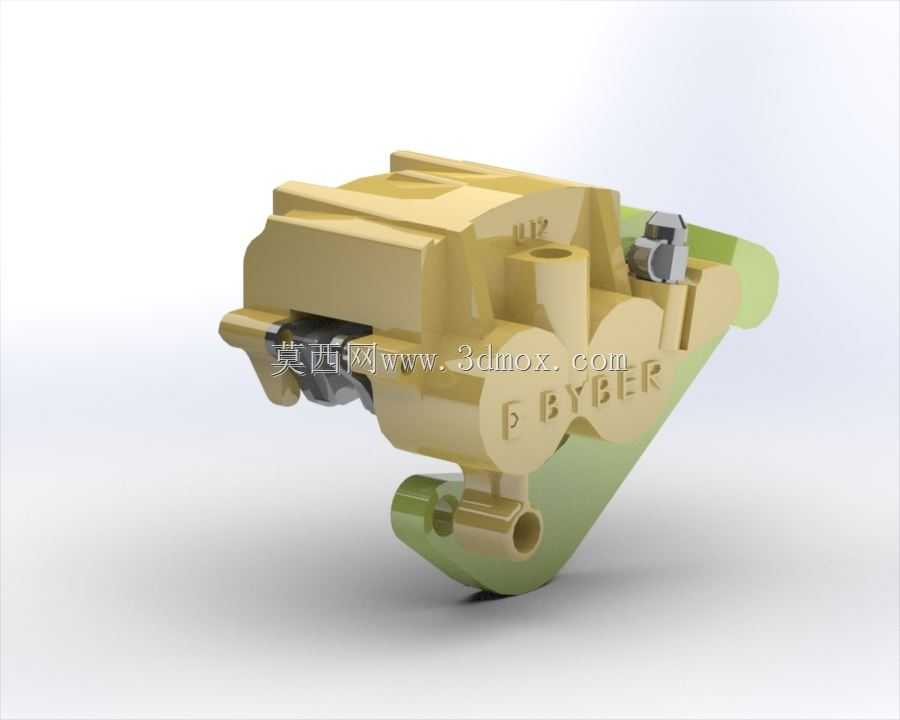

摩托车型Bajaj Pulsar220液压制动卡钳结构

该制动卡钳主要适配Bajaj Pulsar220车型的前轮制动系统，属于摩托车盘式制动的核心执行部件，日常应用场景覆盖城市通勤、郊野骑行等多种摩托行驶工况，承担着车辆行驶过程中减速、驻车制动的核心功能，是保障骑行安全的关键结构件。从实际用途来看，该卡钳通过液压驱动活塞推动摩擦片夹紧刹车盘，将制动主缸传递的液压力转化为摩擦制动力矩，实现车轮转速的可控降低，相比传统鼓式制动拥有更好的散热性能与制动线性度，在连续制动场景下能有效降低热衰减带来的制动力损失。从功能特性来看，该卡钳采用对置双活塞结构设计，活塞作用点对称分布在刹车盘两侧，制动时两侧摩擦片同步施压，能避免刹车盘单侧受力产生的形变偏磨，提升制动过程的平顺性；卡钳本体集成了油路通道与安装支耳，无需额外外接油路管件，减少了液压泄漏的风险点，同时摩擦片预留了磨损限位结构，当摩擦材料磨损到极限厚度时会触发限位提示，提醒使用者及时更换摩擦片，避免金属底座直接刮伤刹车盘。从设计思路来看，整体结构优先考虑制动刚性与轻量化的平衡，卡钳主体采用高强度铝合金材质的构型设计，在保证活塞安装位、油路通道结构强度的前提下，通过非受力区域的壁厚优化、加强筋布局来降低整体重量，减少悬挂下质量，提升前轮的操控响应性；安装支耳的位置经过匹配调校，与前减震器的安装点位完全契合，无需额外改装转接码即可完成装配，同时卡钳与刹车盘的间隙预留了合理的浮动量，能适配刹车盘在高速旋转时的轻微轴向跳动，避免出现拖磨异响的问题。从外形尺寸与安装边界来看，该卡钳整体轮廓贴合前减震器的安装空间，横向宽度适配220mm直径刹车盘的安装半径，活塞腔的中心距与摩擦片的尺寸完全匹配对应规格的刹车盘摩擦工作面，安装孔位的孔距、孔径严格适配原厂前减震的安装支座，装配后卡钳内侧与轮毂辐条、外侧与减震筒身都预留了足够的安全间隙，在转向、减震压缩行程内不会与周边部件发生运动干涉，油路接口的位置朝向也预留了油管安装的操作空间，方便日常维护时的排气、换油操作。
