剖视结构涡轮风扇航空动力装置

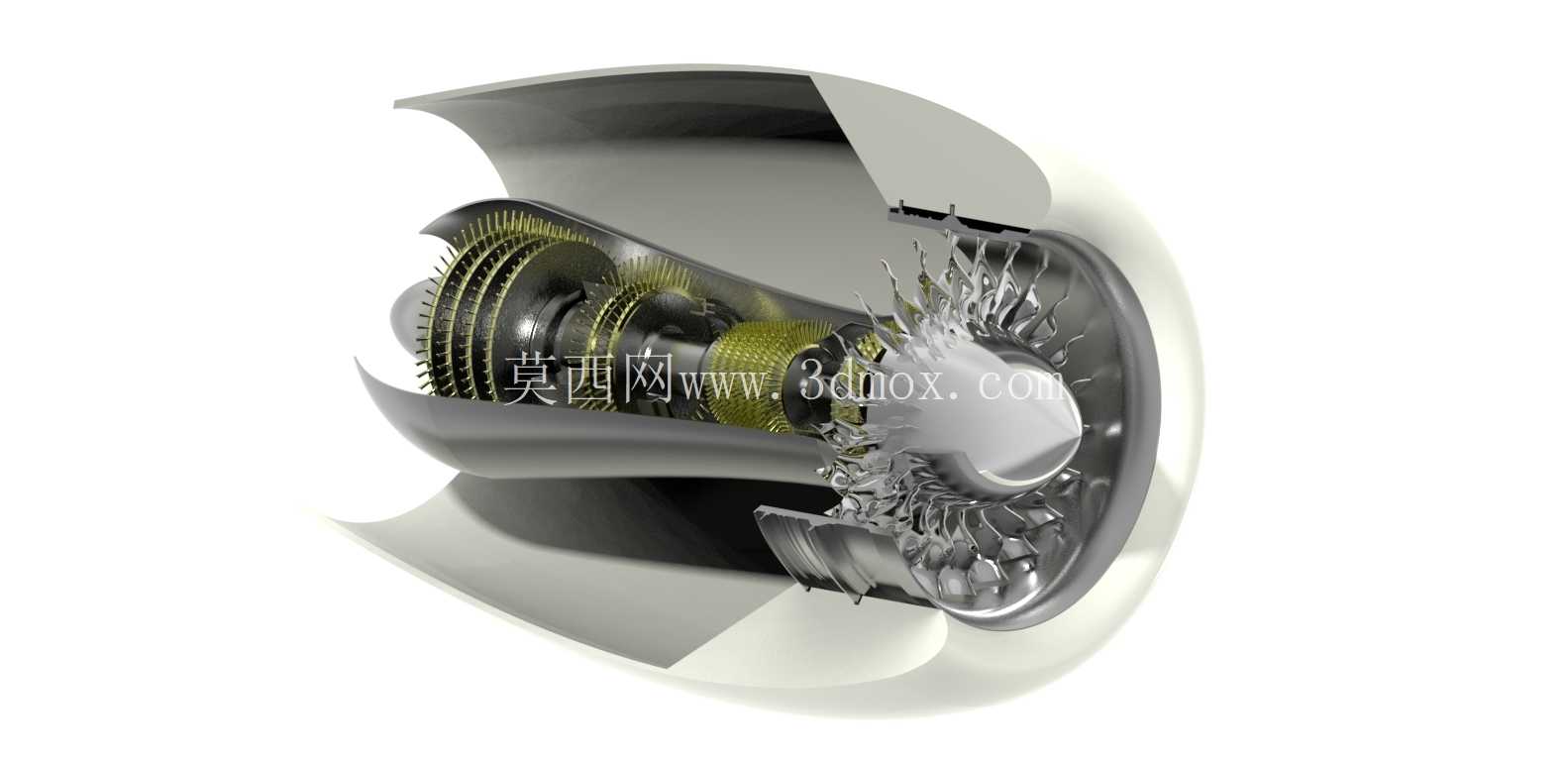

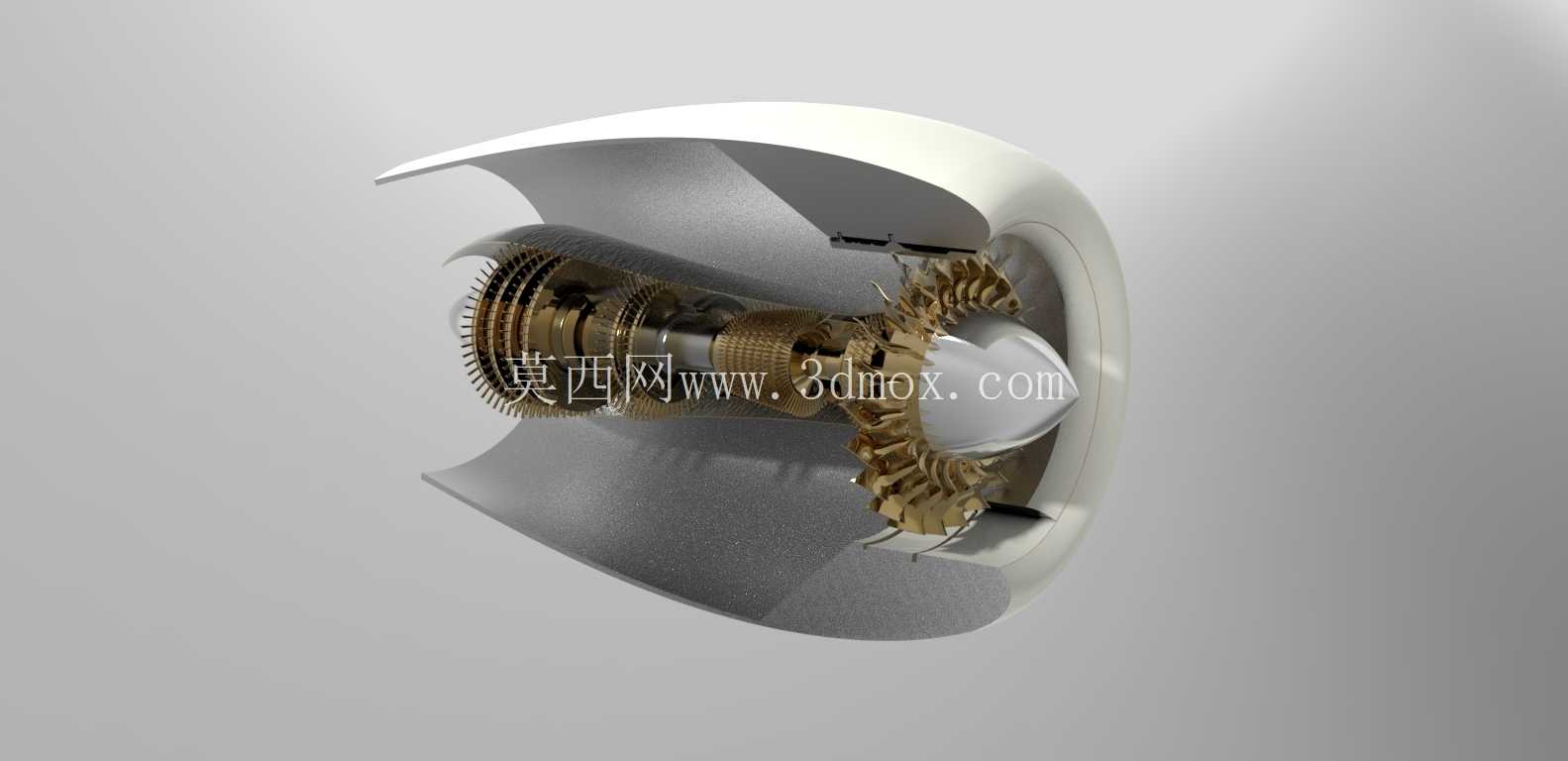

在商用干线客机、军用战术飞机的动力选型中，涡轮风扇发动机是当前应用覆盖度最高的动力形式，其核心结构的三维建模工作，是航空动力研发、教学演示、结构验证环节中不可或缺的基础内容。本次呈现的剖视结构模型，完整还原了大涵道比涡扇发动机从进气道到尾喷口的全段核心部件，没有做过度的外观简化，所有内部流道、转子连接关系、静子固定结构都按照实际工程逻辑做了对应还原。

从实际应用场景来看，这类带完整内部结构的涡扇模型，一方面可用于航空类院校的发动机结构教学，帮助学员直观理解高压压气机、低压压气机、燃烧室、高压涡轮、低压涡轮的层级排布逻辑，以及各转子轴系的同轴嵌套关系；另一方面也可作为动力系统选型阶段的结构参考，帮助飞行器设计人员明确动力段的安装边界、接口位置，以及不同工况下各部件的空间避让需求。不同于外观展示类模型，该剖视结构特意保留了机匣的半剖形态，能够直接观察到内部叶片的叶型扭转角度、轮盘的连接榫头结构、燃烧室的火焰筒排布方式，这些细节都是结构设计阶段需要重点校核的内容。

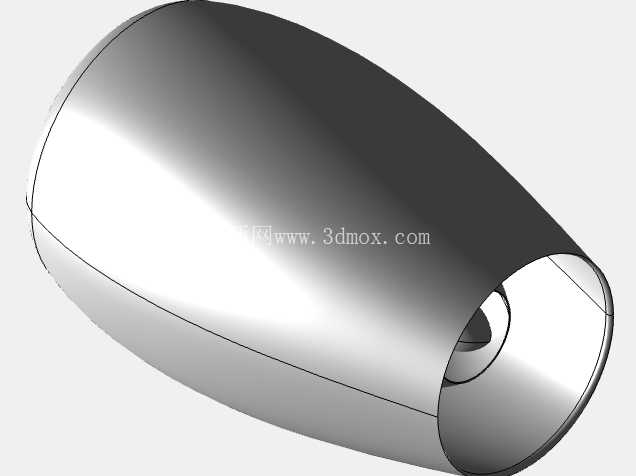

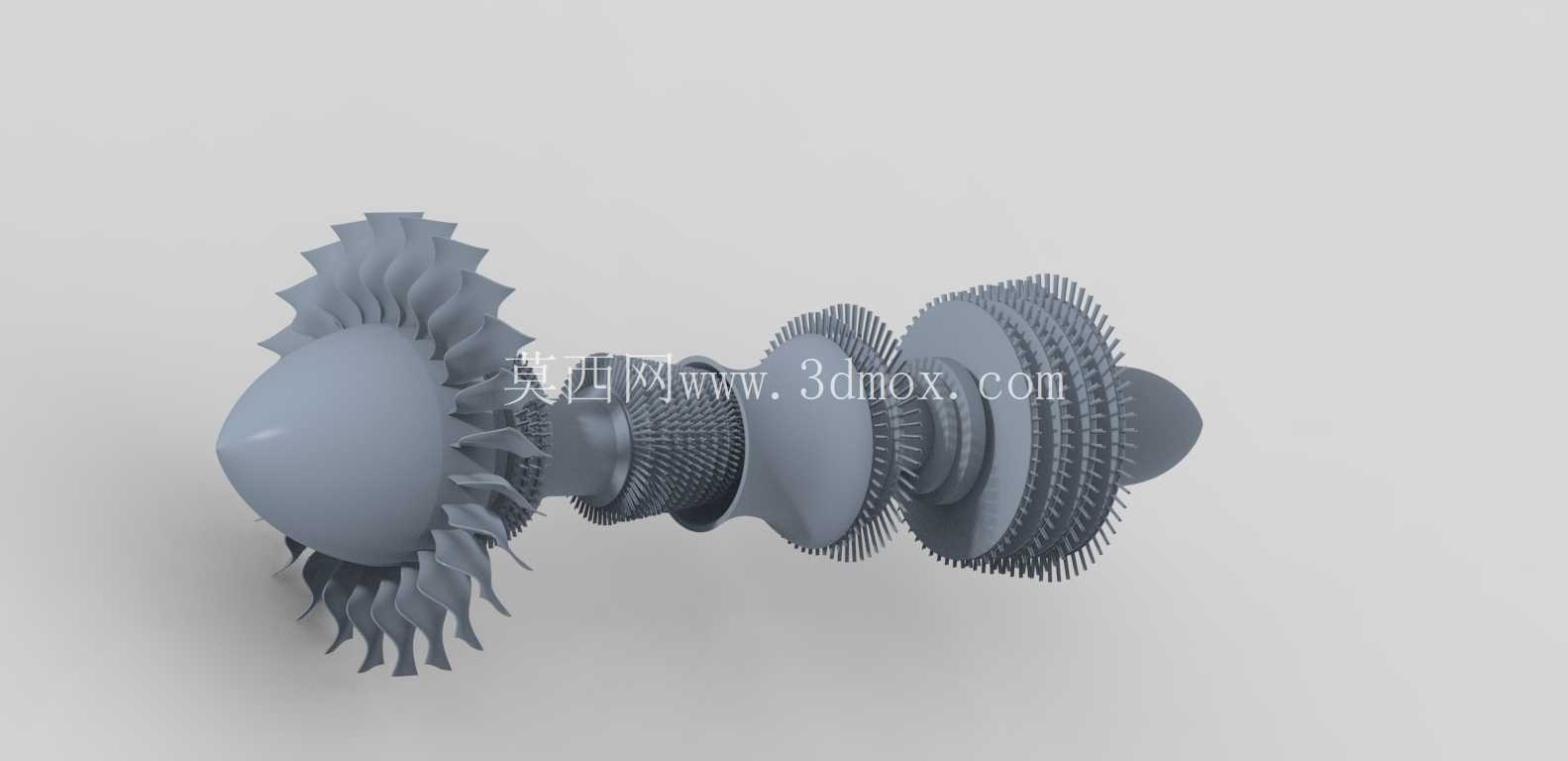

从设计思路上看，建模过程中优先保证了各转子部件的同轴度基准，所有压气机叶片、涡轮叶片的安装基面都统一在同一根主轴基准轴上，避免出现装配干涉问题。叶片部分采用了变截面扭转建模逻辑，从叶根到叶顶的弦长、安装角按照实际气动需求做渐变处理，既符合真实涡扇叶片的气动设计规律，也保证了模型在做运动仿真时的转动合理性。机匣部分采用了分段式建模逻辑，风扇机匣、压气机机匣、涡轮机匣、尾喷管段分别独立建模后再做装配约束，能够清晰展示不同段机匣的连接法兰位置，以及对应的安装边厚度、螺栓孔排布逻辑，方便设计人员参考做安装接口的匹配设计。

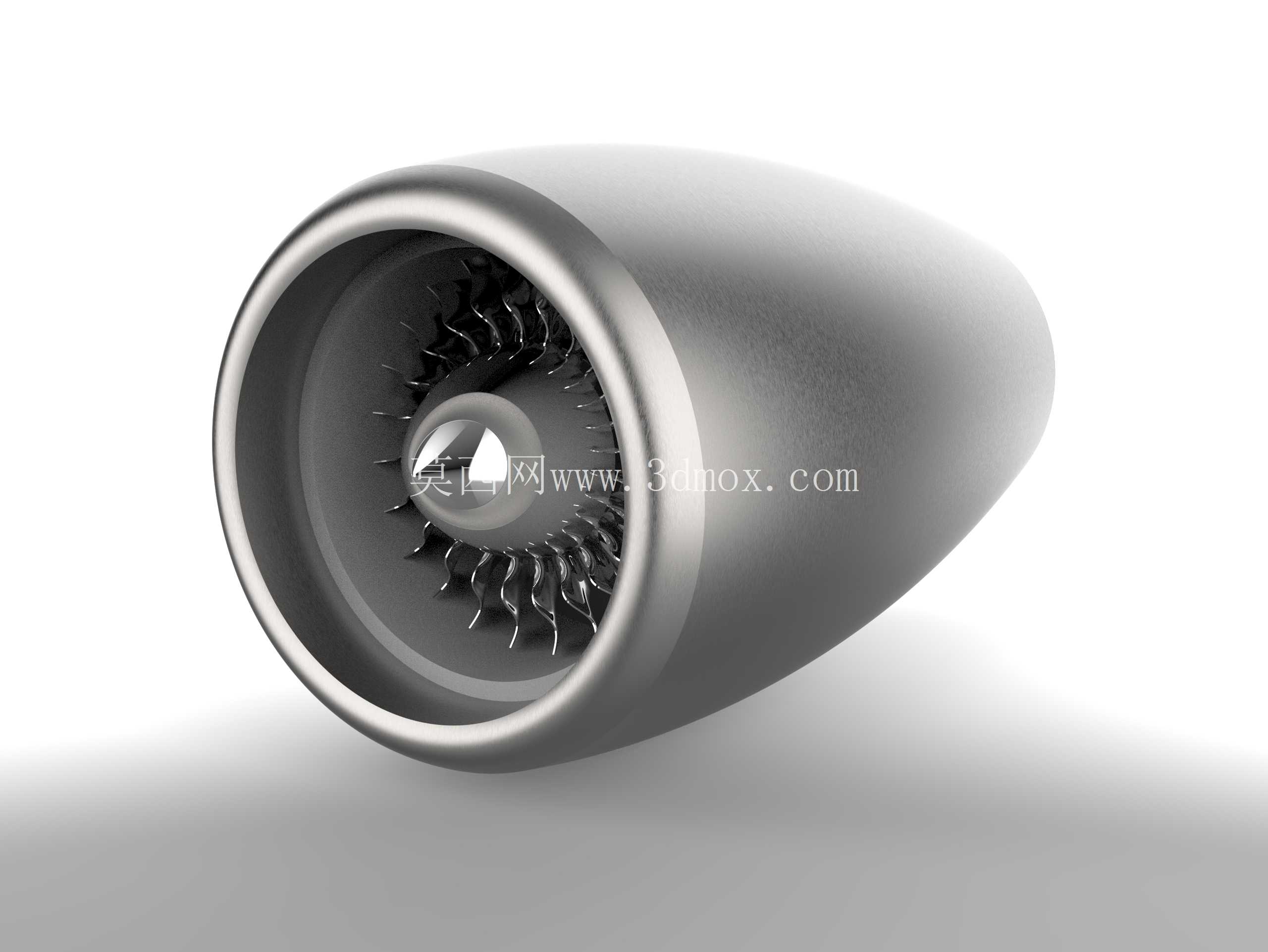

在安装边界与尺寸参考上，模型按照典型大涵道比涡扇的比例做了等比还原，风扇段的最大外径作为整个动力装置的最大轮廓尺寸，是飞行器翼下吊装或者尾置安装时最核心的边界参考点；进气道唇口的圆弧半径、风扇叶片的叶尖与机匣的预留间隙、压气机段的逐级缩径比例、涡轮段的扩张流道尺寸，都按照实际工程中的设计公差范围做了对应设置，不会出现明显的比例失真。燃烧室段的模型还原了火焰筒的进气孔、喷油嘴的安装位置，以及过渡段的导向叶片结构，能够清晰展示高压压气机出口的气流如何进入燃烧室掺混燃烧，再流向高压涡轮做功的完整流道路径。

对于结构设计从业者而言，这类剖视模型能够帮助快速理解涡扇发动机的载荷传递路径：风扇段产生的大部分推力通过风扇机匣传递到安装节，压气机和涡轮产生的轴向载荷通过主轴传递到推力轴承，再传递到机匣结构，整个传力路径的结构在模型中都有对应的实体体现，不需要再通过二维图纸去脑补空间位置关系。建模时特意对轮盘的榫槽结构、叶片的榫头连接做了细节还原，能够直观展示枞树型榫头的连接形式，以及锁片的固定位置，这些细节都是发动机结构维护、故障分析时需要重点关注的部位。

不同于简化的原理演示模型，该模型的所有静子叶片、转子叶片的数量都参考了实际成熟型号的配置比例，压气机各级的叶片数量逐级递减，涡轮各级的叶片长度逐级增加，符合涡扇发动机的气动设计规律，在做流场仿真演示、结构运动演示时能够更贴近真实设备的运行状态。尾喷管段的模型还原了收敛-扩张段的调节结构位置，能够展示加力状态下尾喷口的调节逻辑对应的结构基础，对于理解涡扇发动机的不同工况运行模式有直观的帮助。
