可3D打印四旋翼无人机机架结构设计

　　这套四旋翼飞行载具的机架结构，面向小批量自制、教学验证与低空轻载作业场景搭建，整体采用分体式模块化构型，所有非标准承载件都适配桌面级FDM3D打印成型工艺，不需要开模即可完成单件试制，非常适合高校航模课程、无人机初创团队原理验证、个人爱好者定制改装以及小型巡检设备载具开发使用。实际作业中，这类机架可以挂载轻量化可见光相机、小型气体采样模块、低空测绘传感器或者农业播撒小载荷组件，完成厂区管线巡检、农田小范围勘察、校园航测实训、低空航拍测试等任务，相比一体注塑的商用成品机架，分体打印的设计允许使用者根据自身载荷需求调整臂长、更换不同刚度的机臂连接件，在炸机损坏后也仅需重新打印断裂的单个零件，不需要整体更换机架，大幅降低试制阶段的物料成本。

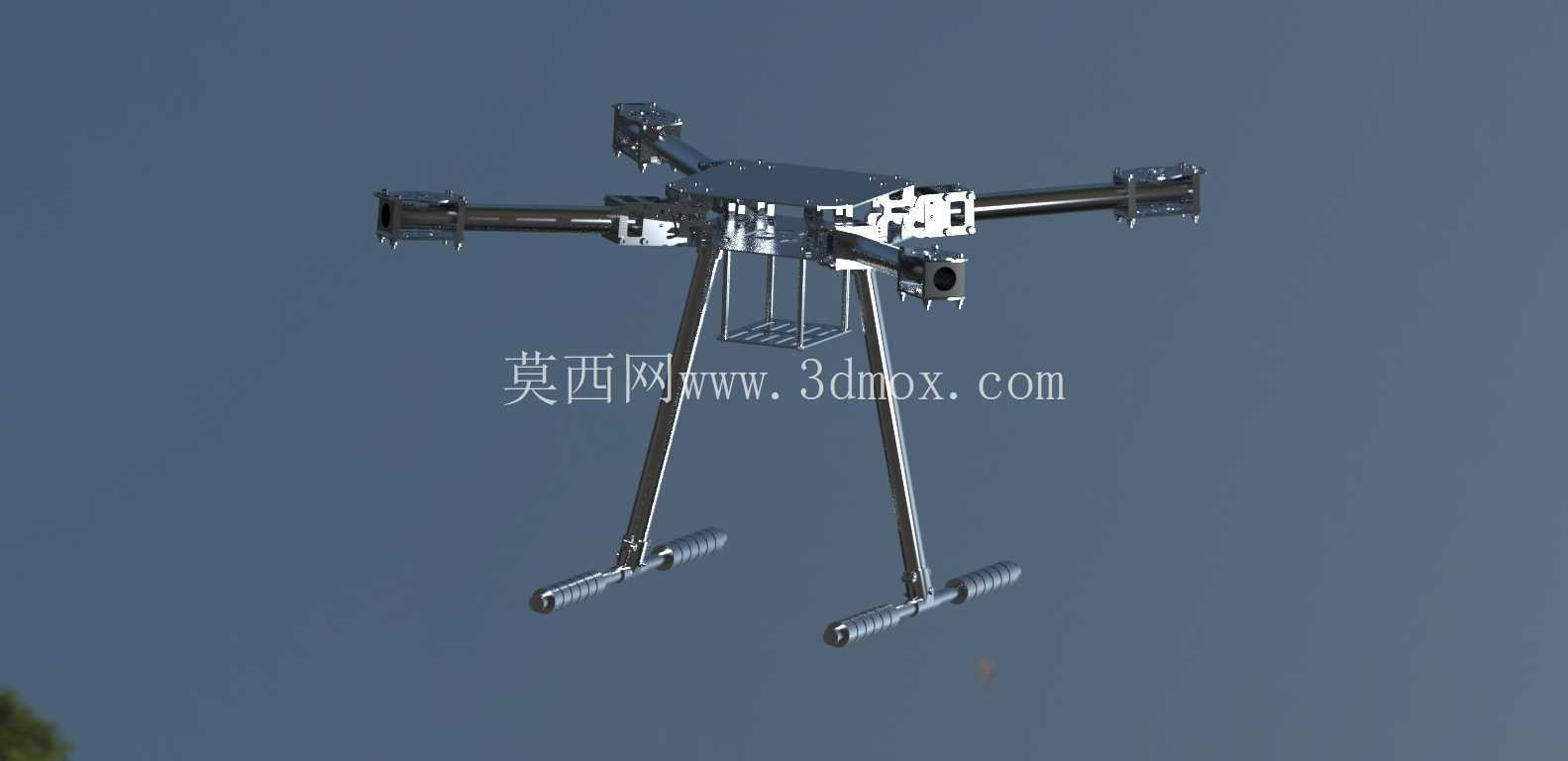

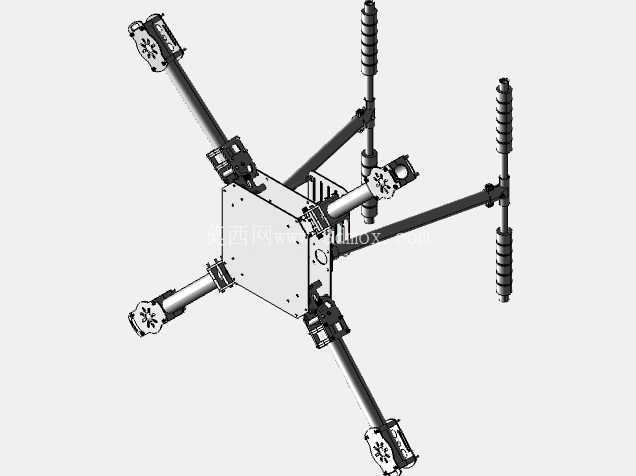

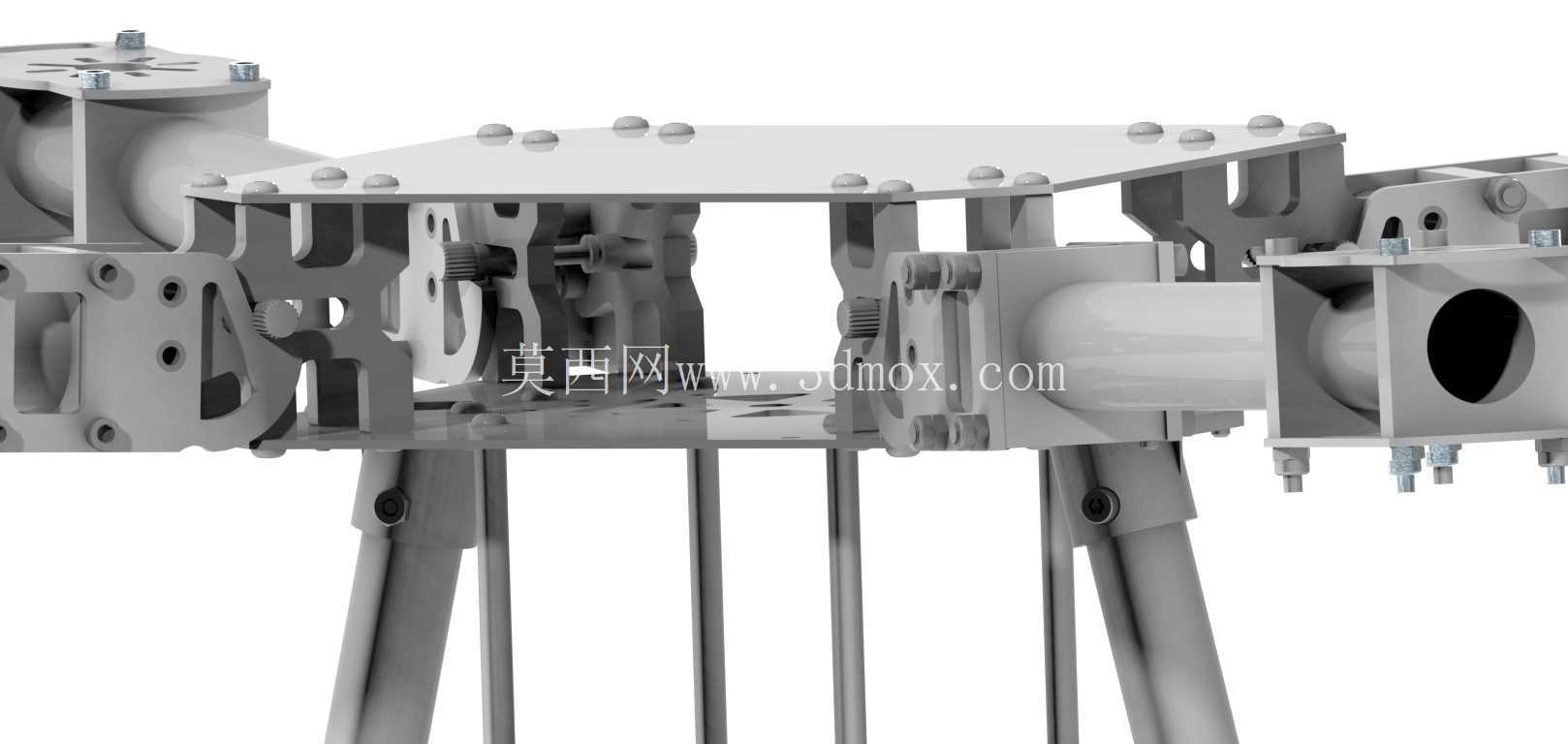

　　从结构布局来看，整机采用经典X型四轴分布，四条机臂从中心主机板向四个对角方向水平延伸，机臂末端预留动力电机的安装定位孔位，孔位间距适配主流22系列、23系列无刷电机的安装法兰，中心主机板为分层堆叠设计，上层板预留飞控板、GPS模块、接收机的安装固定孔，下层板留出电池绑扎、电调排布的空间，板件之间通过立柱支撑隔开，既给电子元器件留出散热间隙，也能缓冲飞行过程中产生的高频振动，避免飞控陀螺仪受共振干扰出现姿态解算偏差。机臂和中心板的连接位置设计了嵌入式卡位结构，打印完成后不需要额外复杂工装就可以完成对位装配，连接位预留了螺丝穿孔，使用常规M3尼龙螺丝或者金属螺丝即可锁紧，既可以保证机臂和中心板的连接刚性，也能在发生侧向撞击时让螺丝先发生剪切断裂，吸收冲击能量，避免中心主板整体碎裂。

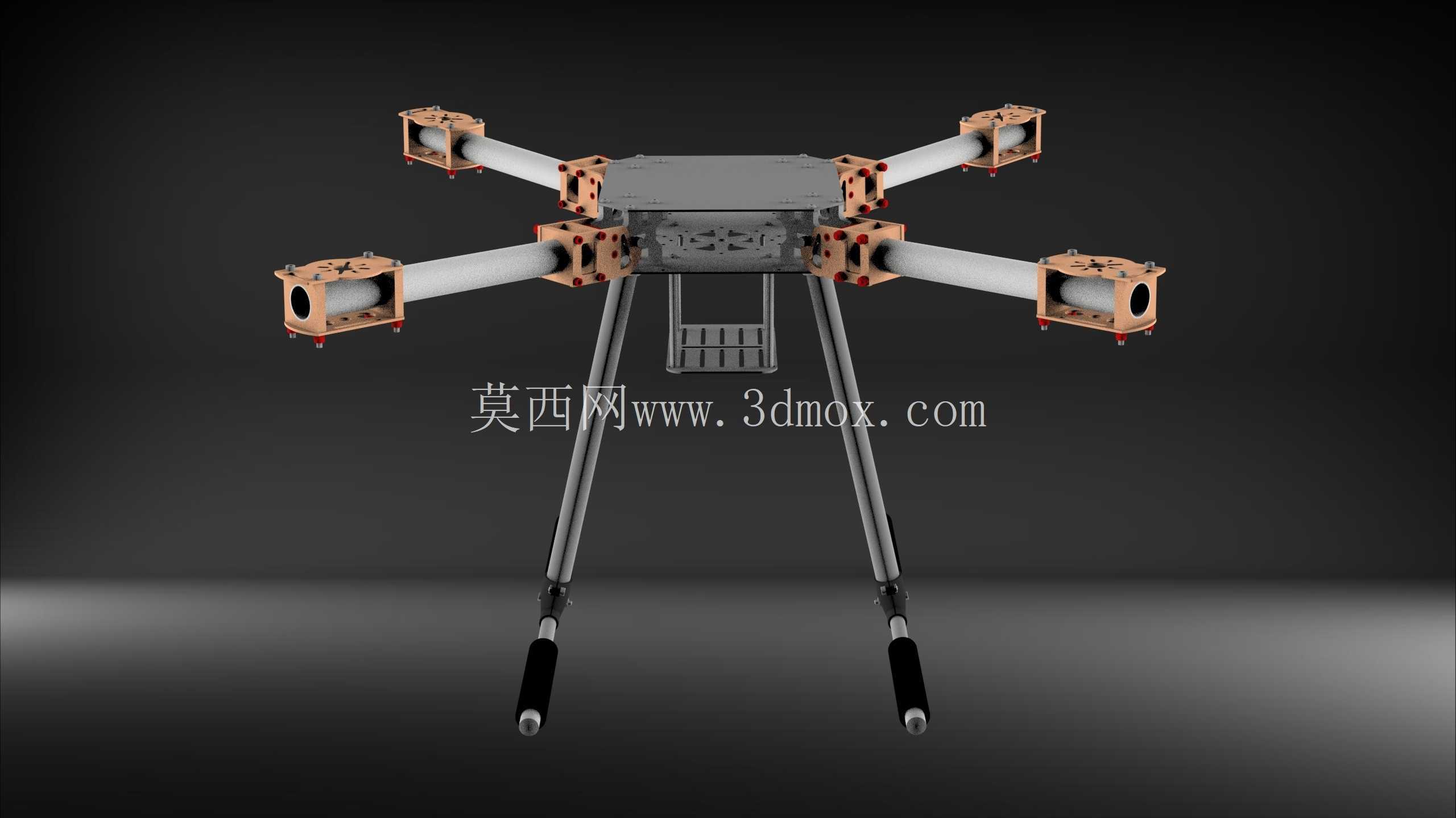

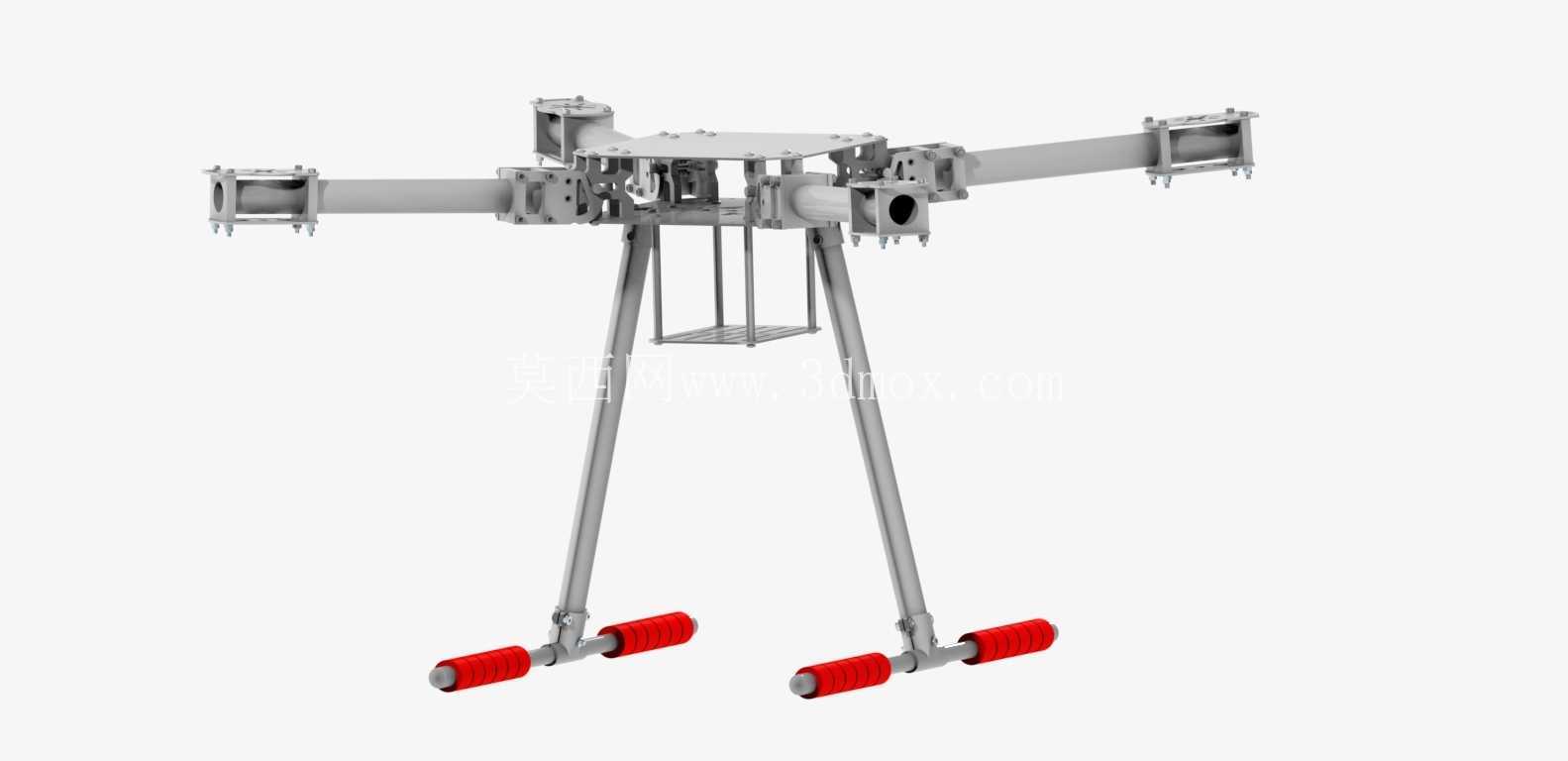

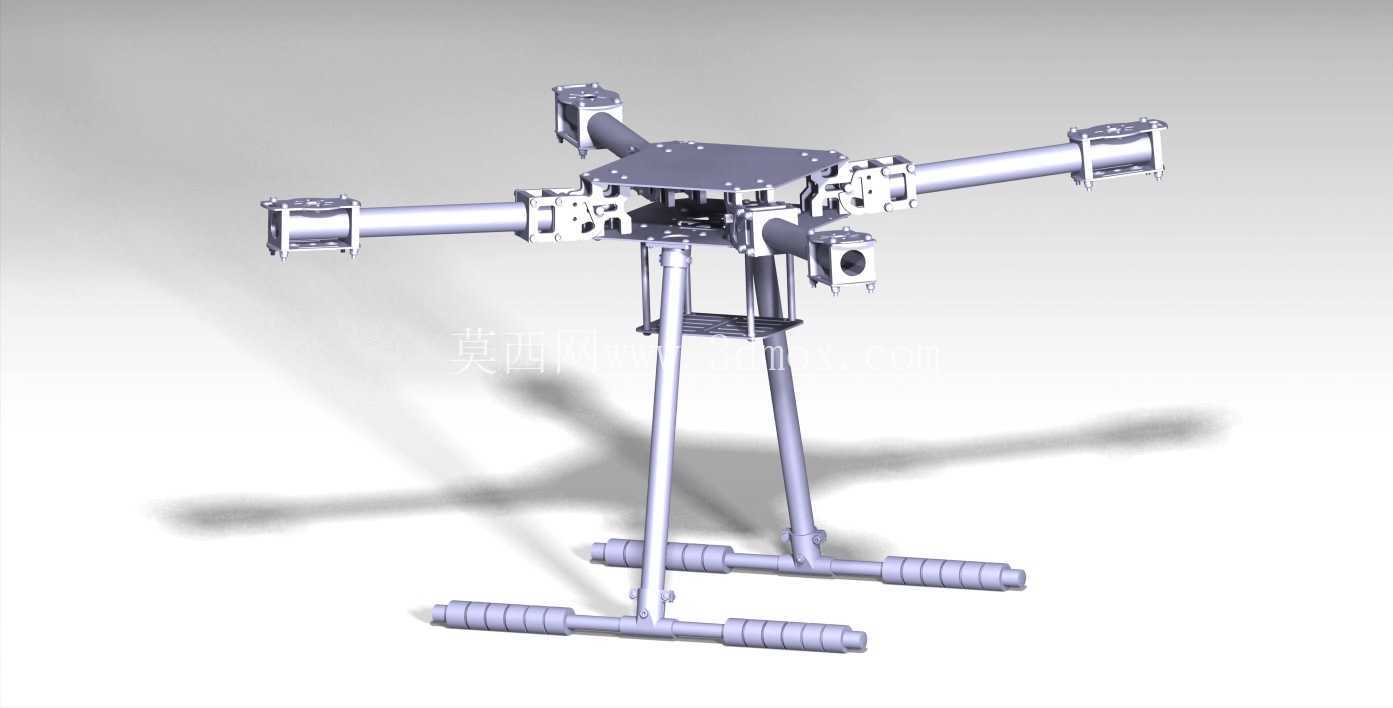

　　起落架部分采用双侧斜撑支腿构型，两条支腿从中心板下方左右两侧向外倾斜延伸，底部横向布置防滑落脚杆，杆端套装红色柔性缓冲套，降落时柔性套可以先接触地面，吸收竖直方向的冲击能量，斜向布置的支腿形成稳定的梯形支撑轮廓，在不平整的草地、碎石地面起降时也能保持整机直立，不会发生侧翻。起落架的高度预留了充足的下方挂载空间，相机或者任务载荷悬挂在中心板下方时，不会和地面发生磕碰，同时支腿的跨距经过匹配，四轴起飞降落时桨叶的下洗气流不会直接吹拂起落架引发额外紊流，对飞行姿态的干扰被控制在很低的水平。

　　设计思路上，整套结构刻意规避了需要大尺寸打印平台的一体成型方案，所有拆分后的单个零件尺寸都控制在普通桌面3D打印机的成型幅面以内，使用者不需要大尺寸工业设备就可以完成全部零件制作，零件壁厚按照PLA、PETG等常用打印材料的力学特性设置，承载部位做了局部加厚，非受力区域做了镂空减重，在保证机架整体抗弯刚度的前提下尽可能控制整机自重，提升续航时间。安装边界方面，机臂展开后整体对角轴距适配常规四轴飞控的动力匹配参数，中心板的安装孔位兼容通用飞控标准安装孔距，电池仓空间可以容纳3S到4S规格的锂聚合物电池，起落架离地高度满足常见两轴云台的挂载尺寸要求，所有装配孔位都预留了打印公差补偿量，打印完成后不需要二次大量修配就可以完成螺丝穿装，整套结构既可以直接组装成可飞行的验证样机，也可以作为基础框架，根据不同的任务需求拓展改型，适配更多低空作业的定制化需求。
