涡轮螺旋桨航空动力装置结构剖切设计

　　这套三维结构围绕中小功率航空涡桨动力展开，核心是把燃气发生器产生的高温高压能量，通过多级涡轮轴系提取后驱动前端螺旋桨，兼顾喷气推力与桨叶拉力，在支线运输机、通用航空飞机、海上巡逻机及高原短距起降平台上应用广泛。与纯涡扇相比，涡桨在亚声速低速段耗油率更低、起飞拉力大、对跑道条件适应性强，因此在中短途货运、农林作业、岛礁补给等场景中仍占据重要位置。

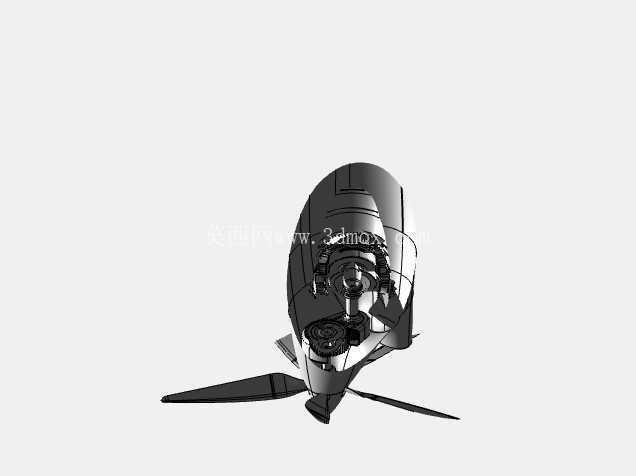

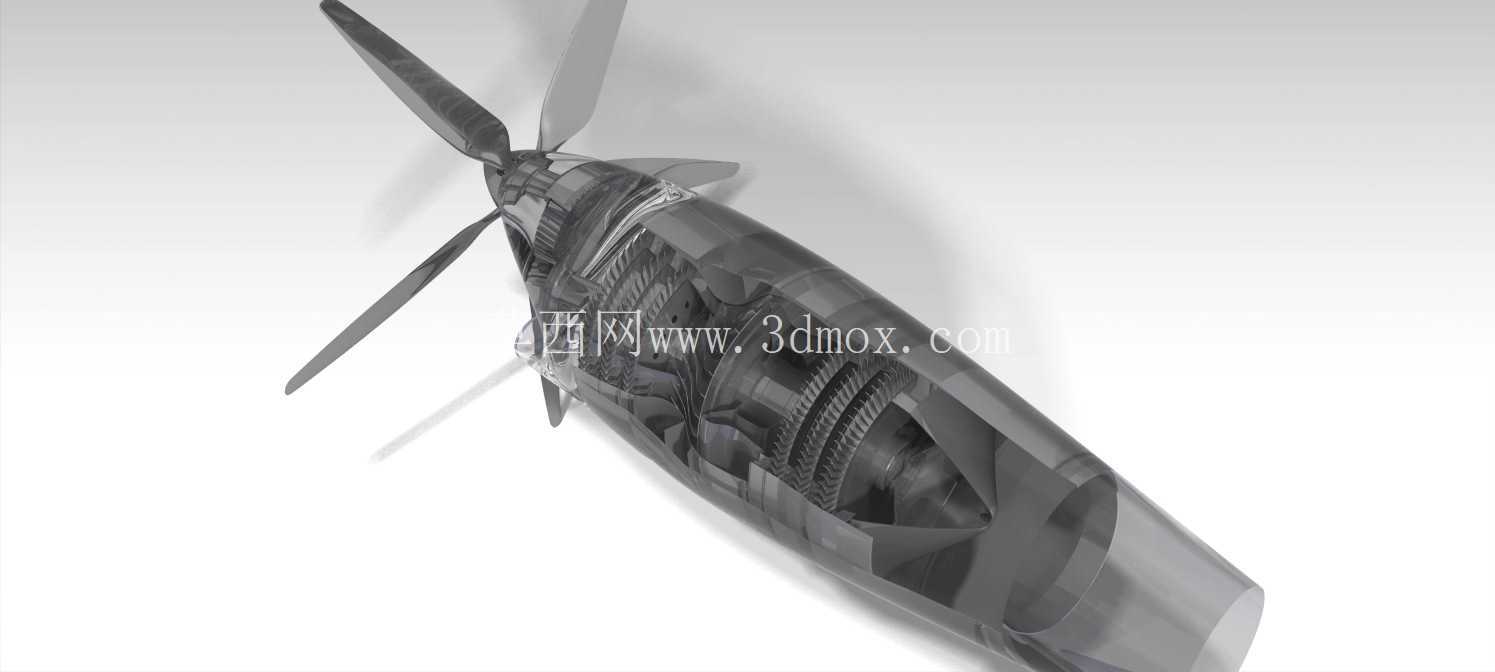

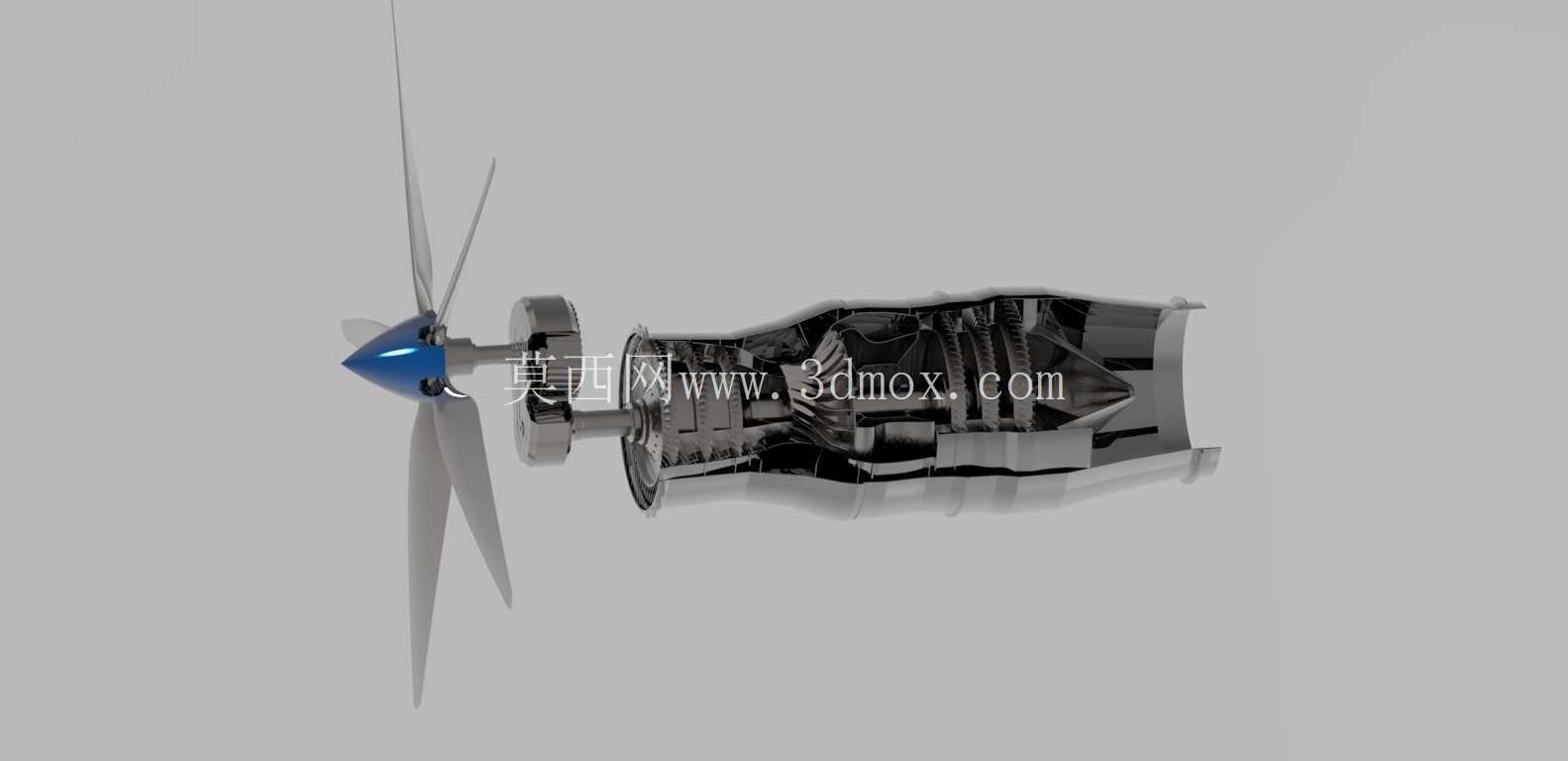

　　从剖切视角看，模型把进气道、压气机、燃烧室、燃气涡轮、动力涡轮、减速齿轮箱、桨轴与桨毂的相对位置完整呈现。气流经前端整流罩进入压气机逐级增压，在燃烧室与燃油混合燃烧后，高温燃气先后冲击高压涡轮与动力涡轮；前者带动压气机维持循环，后者通过减速机构把高转速低扭矩输出转换为适合螺旋桨的低转速大扭矩。齿轮箱是涡桨区别于涡轴的关键边界之一，其传动比、轴承支撑与润滑回油通道直接决定桨叶能否在高效转速区间稳定工作。

　　设计思路上，整机采用长筒形流线壳体，外部轮廓服从机舱或短舱安装需求：前端收敛整流罩包裹桨毂与减速器，中段容纳核心机，尾喷管向后逐渐收束以排出剩余燃气。模型对内部叶片、轮盘、轴套、机匣和支撑筋板做了分层表达，便于检查转子同轴度、静子与转子间隙、热端部件膨胀空间以及维修拆装路径。实际工程中，热端件工作温度高、温差梯度大，轴向预留膨胀量、径向控制叶尖间隙，是避免碰磨和效率衰减的重点。

　　外形与安装边界方面，螺旋桨旋转直径决定飞机地面离地间隙、机翼或机头短舱宽度，以及桨尖与机身的安全距离；发动机本体长度则影响短舱整流、防火墙位置和发动机架支点布置。前端桨轴中心线、主安装节、辅助安装节构成承载基准，起飞拉力、陀螺力矩、振动载荷和热膨胀位移都要通过这些支点传递到机身或机翼。模型中桨叶采用多叶布局，有利于在相同拉力下降低直径和转速噪声，也对桨毂配重、变距机构和桨叶锁固提出更高要求。

　　结构细节上，压气机叶片与涡轮叶片的叶型取向明显不同：冷端强调增压效率与抗异物损伤，热端则需兼顾耐高温、蠕变寿命和冷却组织。燃烧室区域的内外机匣、燃油喷嘴安装位、点火接口和排气引导段，在剖切模型中形成清晰的功能分区。减速齿轮箱内部齿轮啮合、轴承排布和油封位置，可用于评估传动效率、润滑飞溅与维护口盖设置；尾喷管虽不提供主要推力，却影响背压、排气温度分布和整机热防护。

　　面向建模与选型人员，该结构的价值不只在外观还原，更在于把动力传递路线和装配约束关系讲清楚：从桨叶到桨毂、从齿轮箱到涡轮轴、从核心机到安装节，每一段都对应明确的载荷与功能。检查时可沿转子轴线逐级核对支撑跨距，沿气流方向核对流道连续性，沿短舱外形核对维护间隙与紧固件操作空间。对教学演示、方案论证或航空机械结构设计而言，这种剖切化表达能够直观呈现涡桨发动机“燃气循环+轴功输出+螺旋桨推进”的完整逻辑，也为后续细化叶片、油路、附件机匣和安装支架提供可靠的空间基准。
