不锈钢粉料定量供应控制装置结构设计

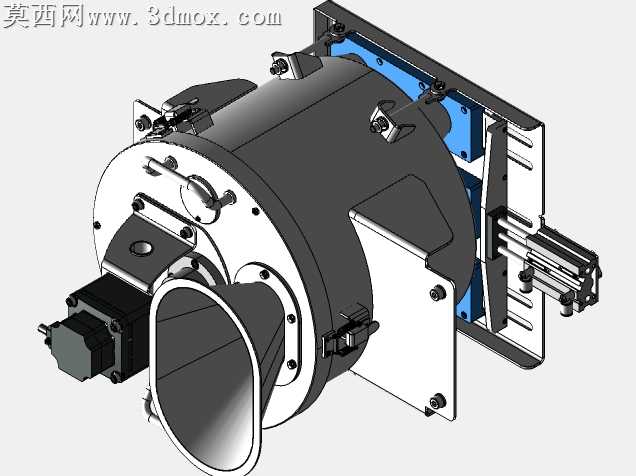

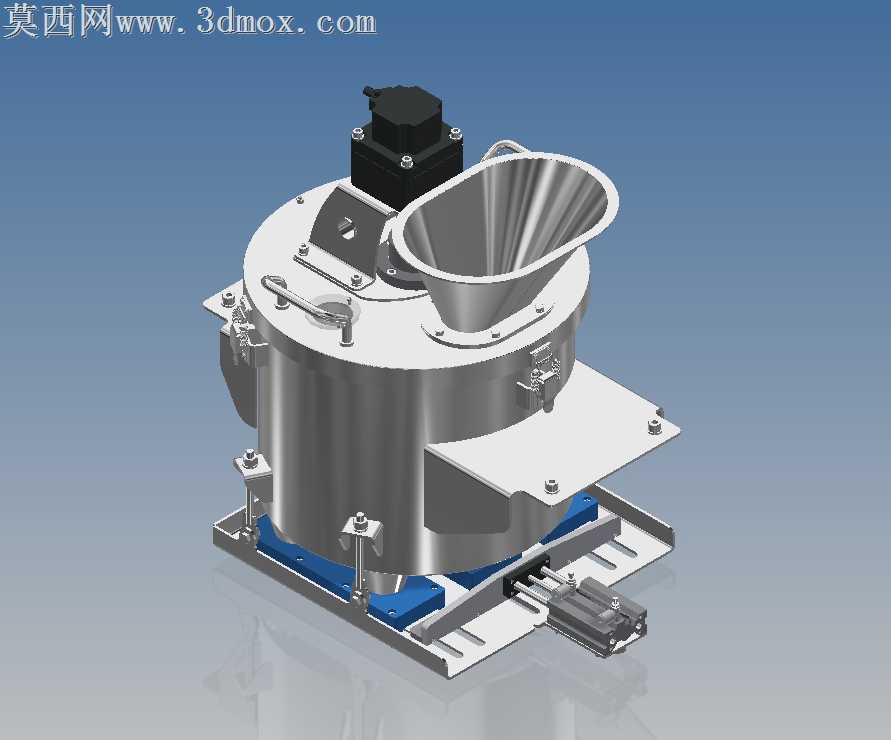

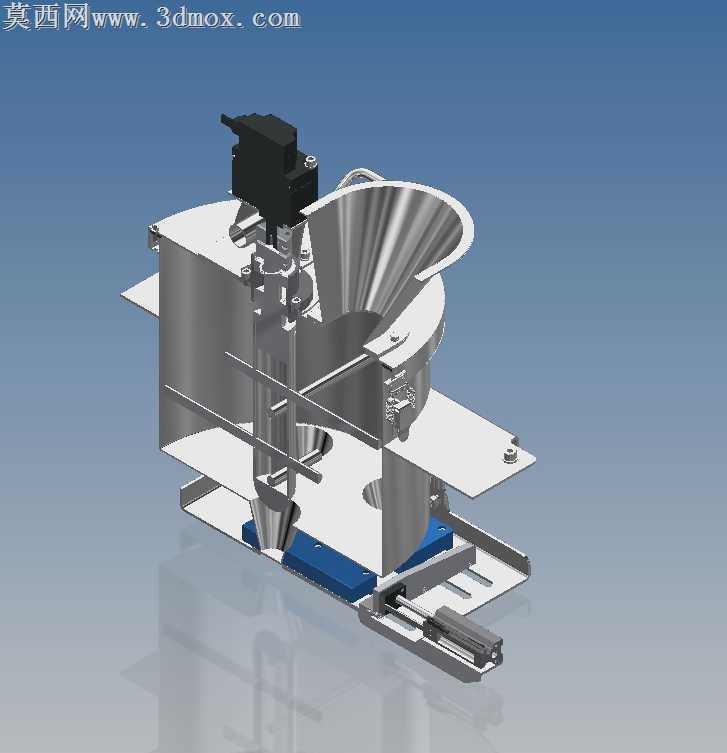

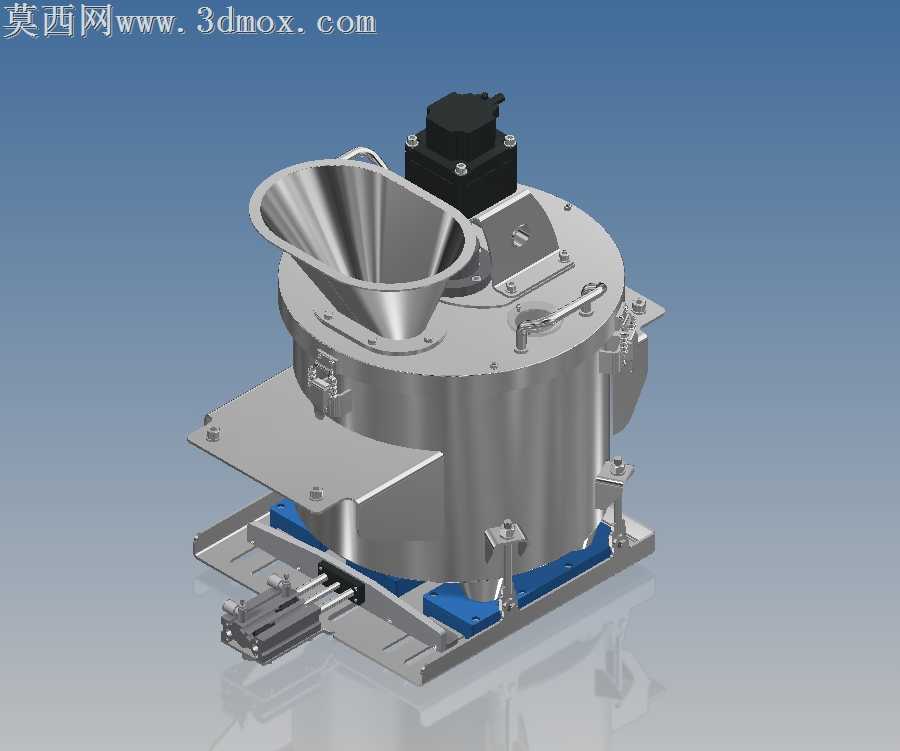

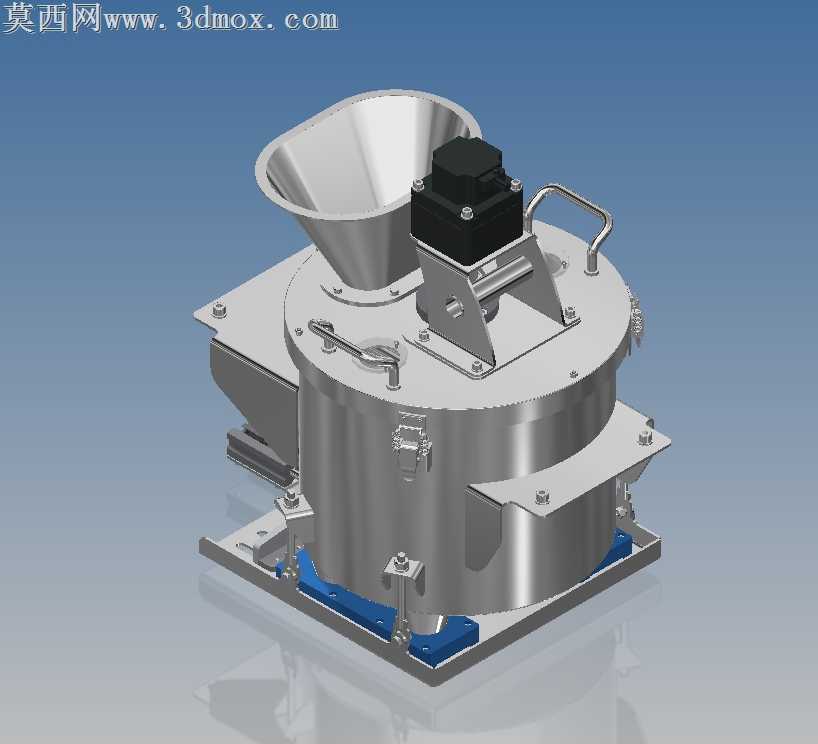

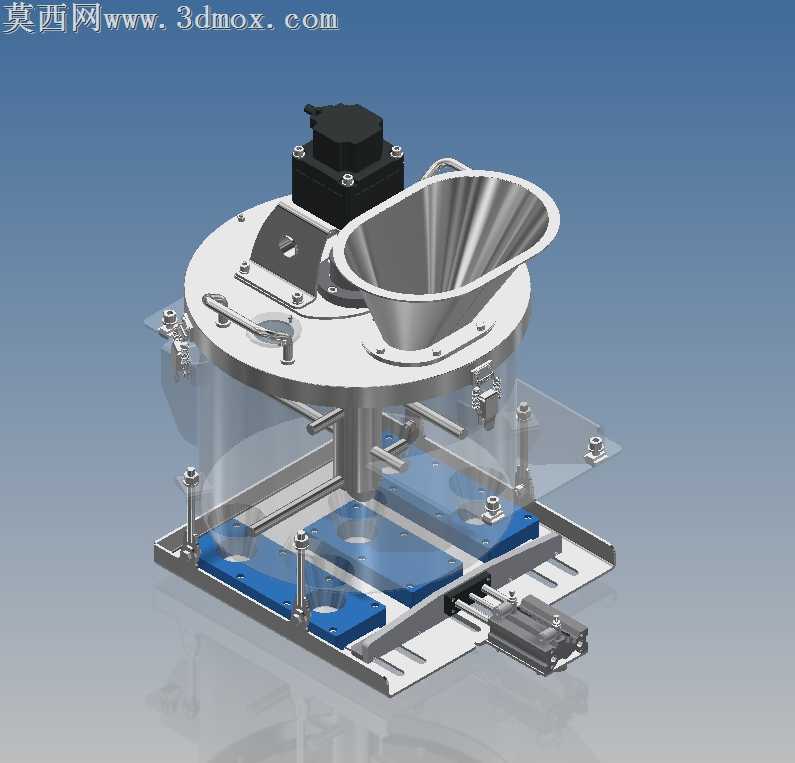

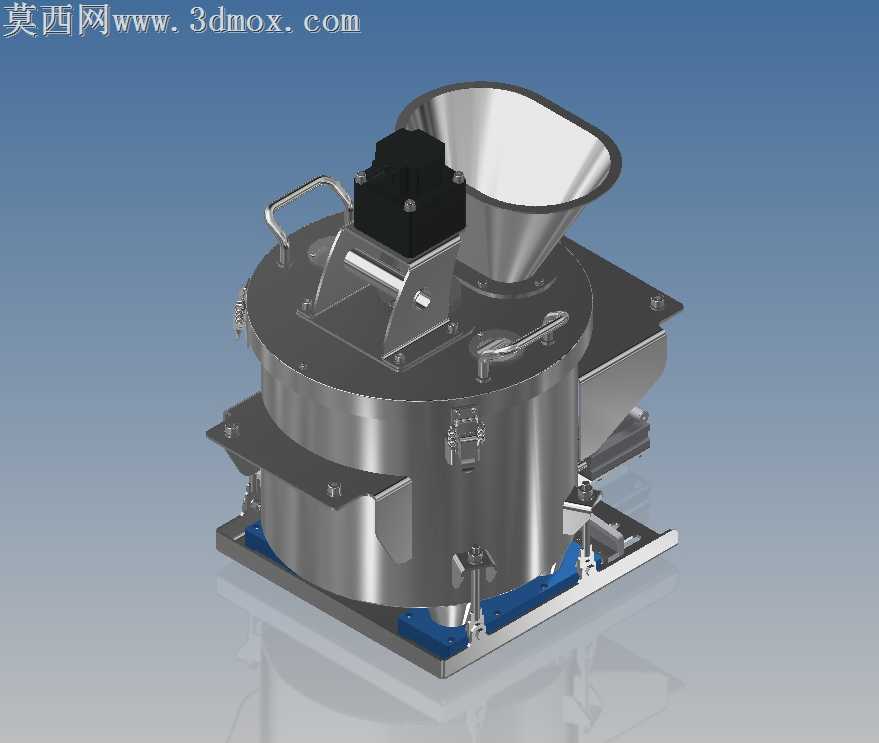

做这个装置的建模时，最先卡壳的是上部接料的料斗曲面，一开始直接用旋转凸台做出来的料斗内壁折角太生硬，粉料下落的时候容易在折角位置积料挂壁，后来反复调整放样引导线的曲率，把料斗和罐体衔接的位置做了R8的圆弧过渡，内壁所有转角都做了不小于R3的圆角，连料斗上口的翻边都特意做了向内收的斜角，避免粉料撒落到罐体外侧。罐体部分一开始想做薄壳抽壳，算完壁厚和安装位的受力才发现，顶部要装振动驱动单元，侧面还要开快开卡扣的检修位，直接抽壳的话安装位的壁厚不够，后期加加强筋反而会让内壁不平整影响粉料流动，索性把罐体做成上下法兰拼接的结构，筒身用等壁厚的拉伸实体，上下法兰单独做加厚处理，所有和粉料接触的内壁都不做多余的凸台，连紧固件的沉头孔都特意开在法兰外侧，不会突出到内壁刮料。底部的支撑结构一开始想直接用四个支脚锁在底板上，后来考虑到这个装置是靠振动实现均匀下料，硬连接会把振动直接传到成型机上影响精度，就在支脚和安装底板之间加了蓝色的减震垫，每个减震垫的安装位都做了定位凸台，避免长时间振动之后减震垫移位。最费心思的是底部的出料控制组件，一开始把出料气缸直接装在罐体正下方，调试配合的时候发现气缸推杆伸出来的时候会和下落的粉料直接接触，时间长了粉料卡进气缸导套里会磨坏密封件，后来把气缸侧移到出料槽的侧边，做了抽拉式的闸板结构，闸板和出料槽的配合间隙留了0.2mm，既不会卡滞也不会漏粉，闸板的行程还做了机械限位，避免抽拉过位掉出来。材质调试的时候，罐体和料斗都用了镜面不锈钢的材质，特意把粗糙度调到0.8，渲染的时候能看到柔和的金属反光，减震垫用了哑光的蓝色橡胶材质，顶部的驱动接线盒用了磨砂黑的工程塑料质感，不同材质的反光度拉开之后，整个模型的层次一下子就出来了。快开卡扣的位置特意做了可转动的配合间隙，渲染的时候能看到卡扣扣合的状态，侧面的搬运提手也做了圆弧包边，不会有割手的锐角。整个装置的装配逻辑是从下往上装，先把底板和减震垫、出料组件装好，再落上罐体筒身，扣上顶部的端盖之后锁紧快开卡扣，最后装料斗和顶部的驱动单元，所有配合位都做了定位止口，装配的时候不会装偏，后期拆洗的时候只要打开快开卡扣就能把上盖整个拿下来，清理内壁积料特别方便。做这个模型的时候特意把所有容易积料的死角都做了圆弧过渡，没有多余的凹槽和凸台，不管是用来做成型机的配套供料单元，还是做粉料定量分装的机构，都能直接套用结构，不用再大改内部的流道设计。
