手动齿轮传动式型材弯曲加工装置

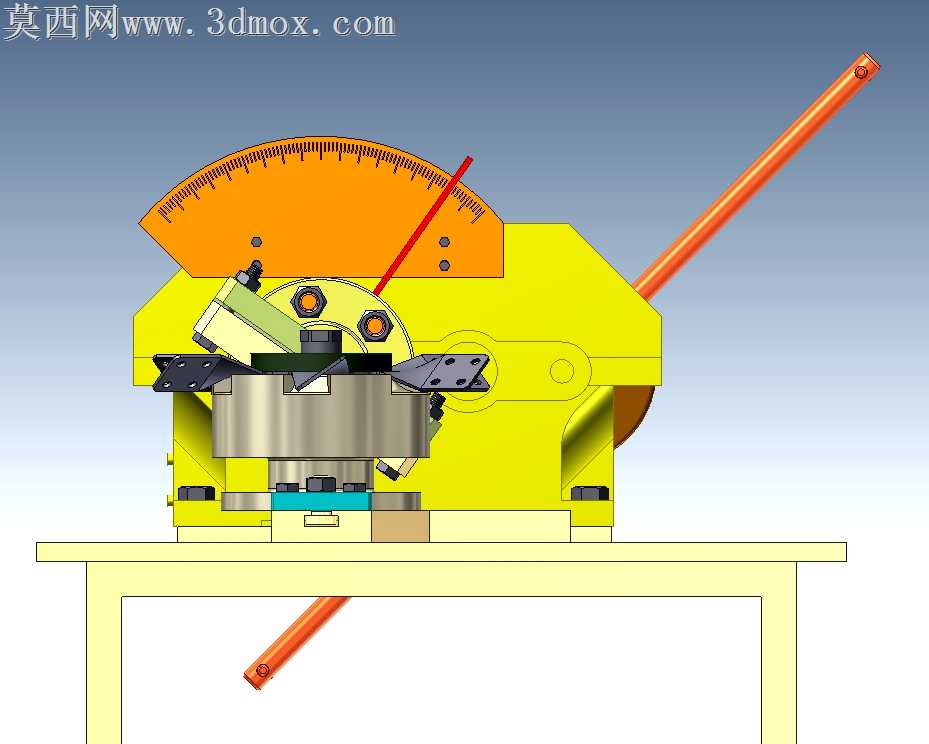

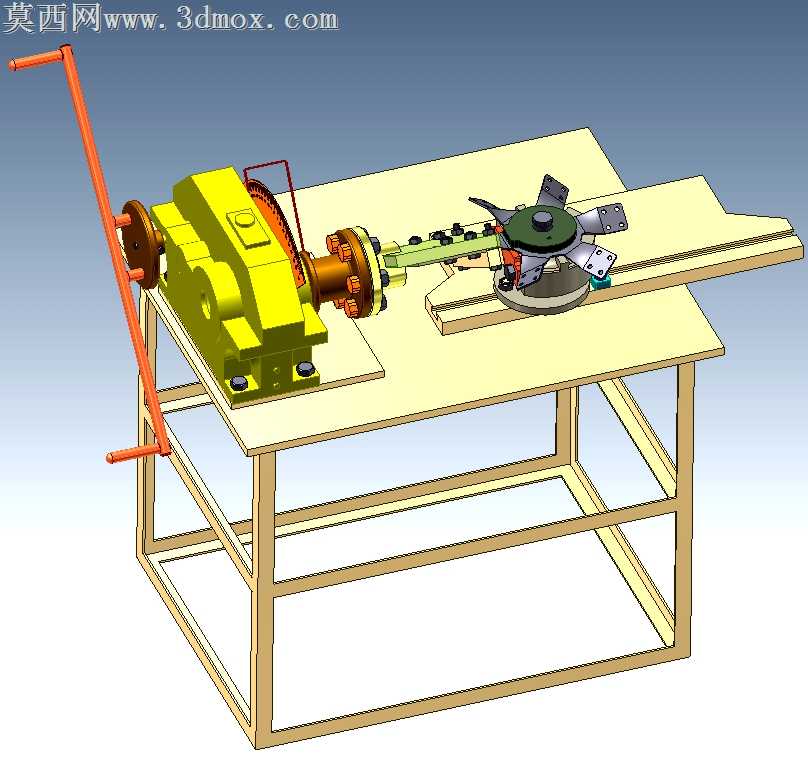

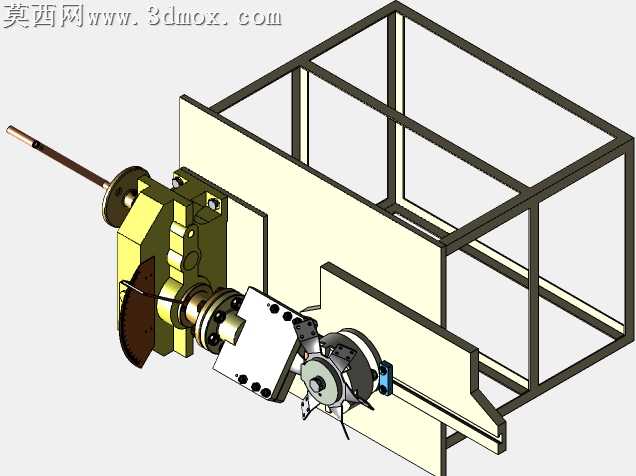

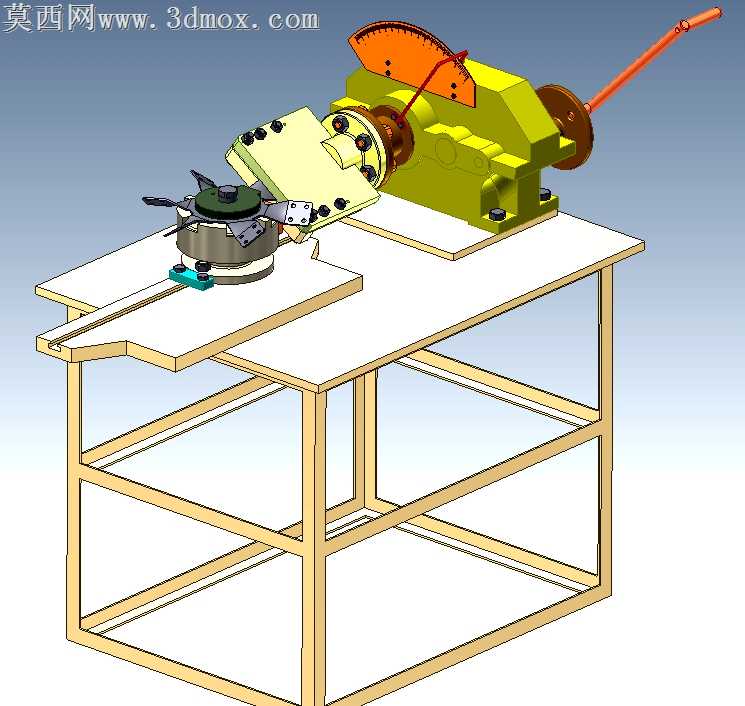

本作品为手动驱动的型材弯曲加工装置三维模型，整体采用台式布局设计，依托木质工作台作为承载基座，将动力输入、减速传动、弯曲执行三大功能模块有序集成在工作台台面之上。建模过程中严格遵循机械设计的装配逻辑，对每一处零部件的配合关系进行了精准还原：动力输入端采用长操作力臂设计，通过摇动手柄输入扭矩，力臂的长度经过合理设定，能够有效降低手动操作时的施力强度，提升操作的便捷性。传动核心采用减速齿轮组结构，齿轮传动比设定为31.5，大传动比的设计可以将手动输入的小扭矩放大为弯曲作业所需的大扭矩，建模时对齿轮的齿形、啮合间隙、轴系配合都做了细致还原，齿轮箱采用分体式箱体结构，清晰呈现内部传动的布局逻辑，输出端通过联轴器连接传动轴系，将动力平稳传递至弯曲执行端。弯曲执行模块设置有可调节的定位靠模与旋转弯曲工位，适配不同规格型材的弯制作业需求，工作台面延伸出型材进料导向平台，保证型材送进过程中的直线度，避免弯制过程中出现型材偏移、弯折角度偏差的问题。渲染阶段针对不同零部件赋予了贴合实际的材质属性：齿轮箱壳体采用铸铁哑光材质，操作手柄采用防滑橙色涂漆金属材质，传动轴系做了金属镀锌防锈的质感处理，木质工作台还原了实木纹理与浅木色漆面效果，弯曲工位的模具部件采用淬火钢材的深色金属质感，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。设计思路围绕小型加工场景的手动作业需求展开，无需外接动力源即可完成小批量型材的弯曲加工作业，整体结构紧凑、传动可靠，操作门槛低，适合小型五金加工、现场维修等场景使用，建模过程中对紧固件、定位销、轴承等标准件也做了完整还原，完整呈现了整套装置的装配逻辑与工作原理，能够直观展现手动弯曲装置从动力输入到扭矩放大再到型材弯制成型的完整作业流程。
