工具握把

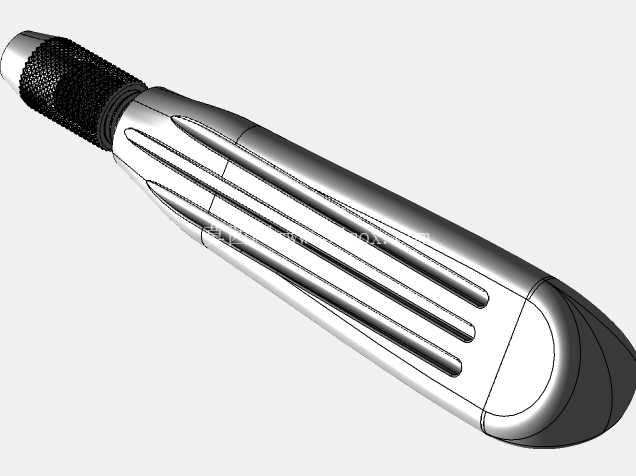

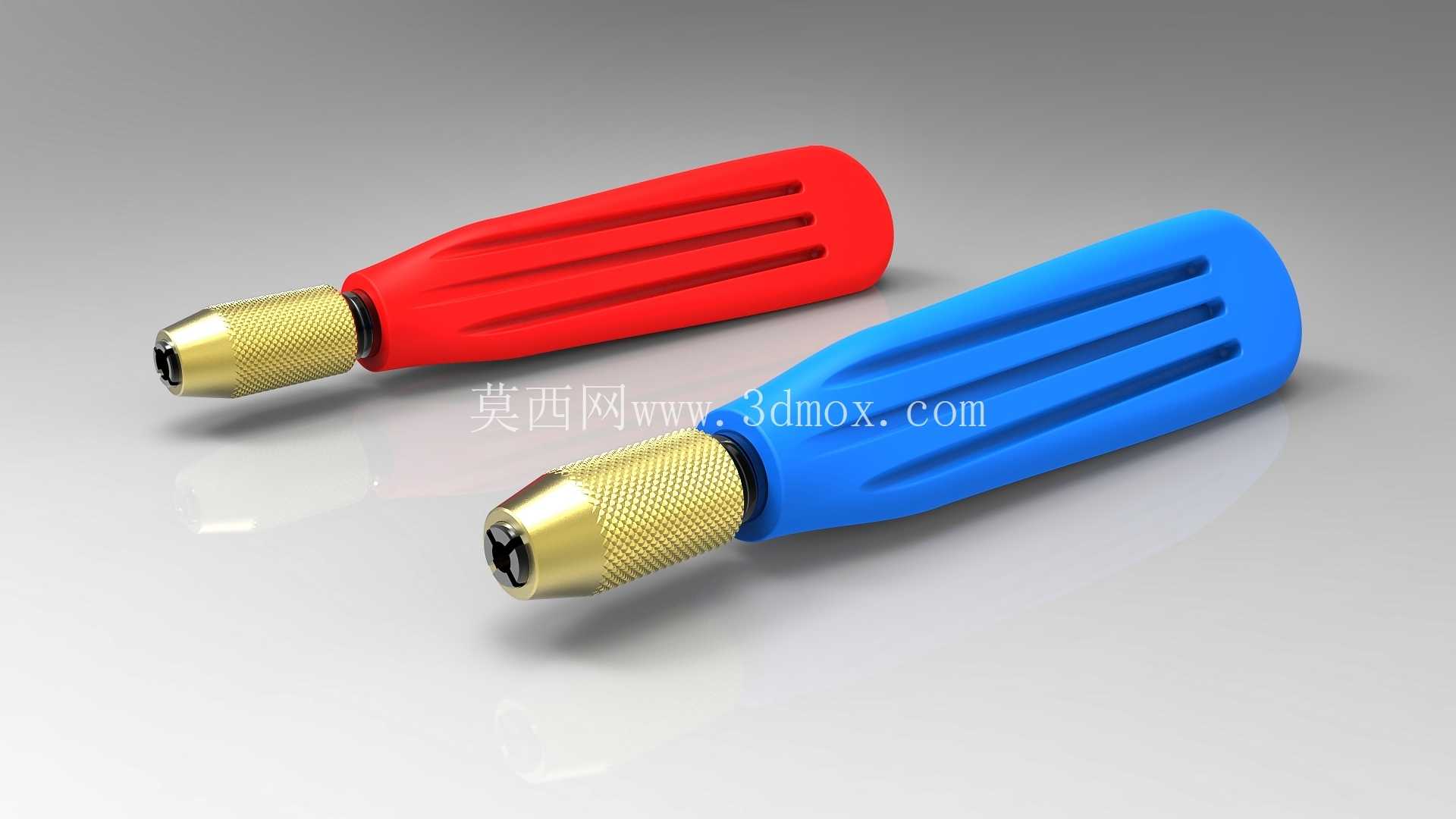

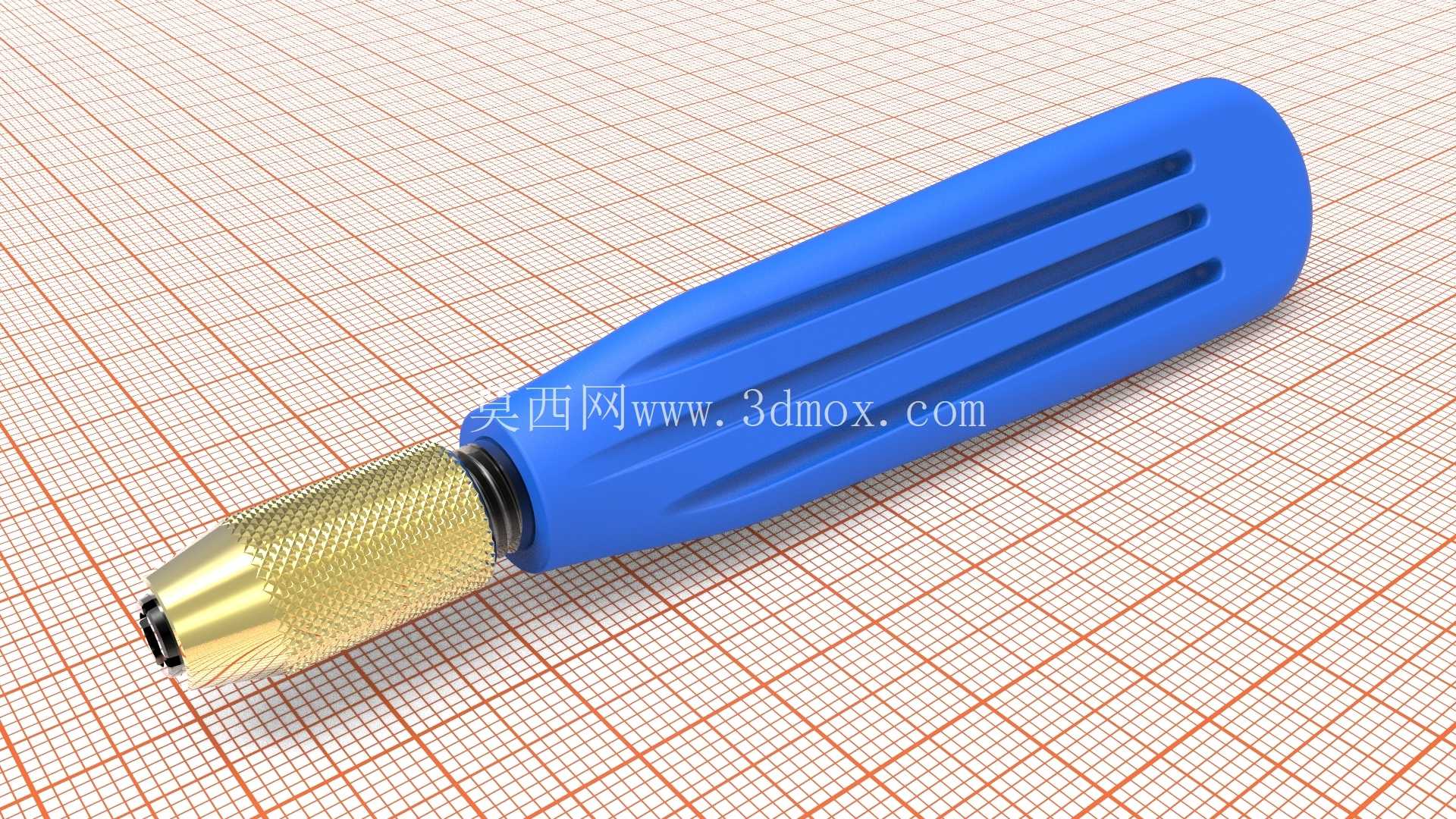

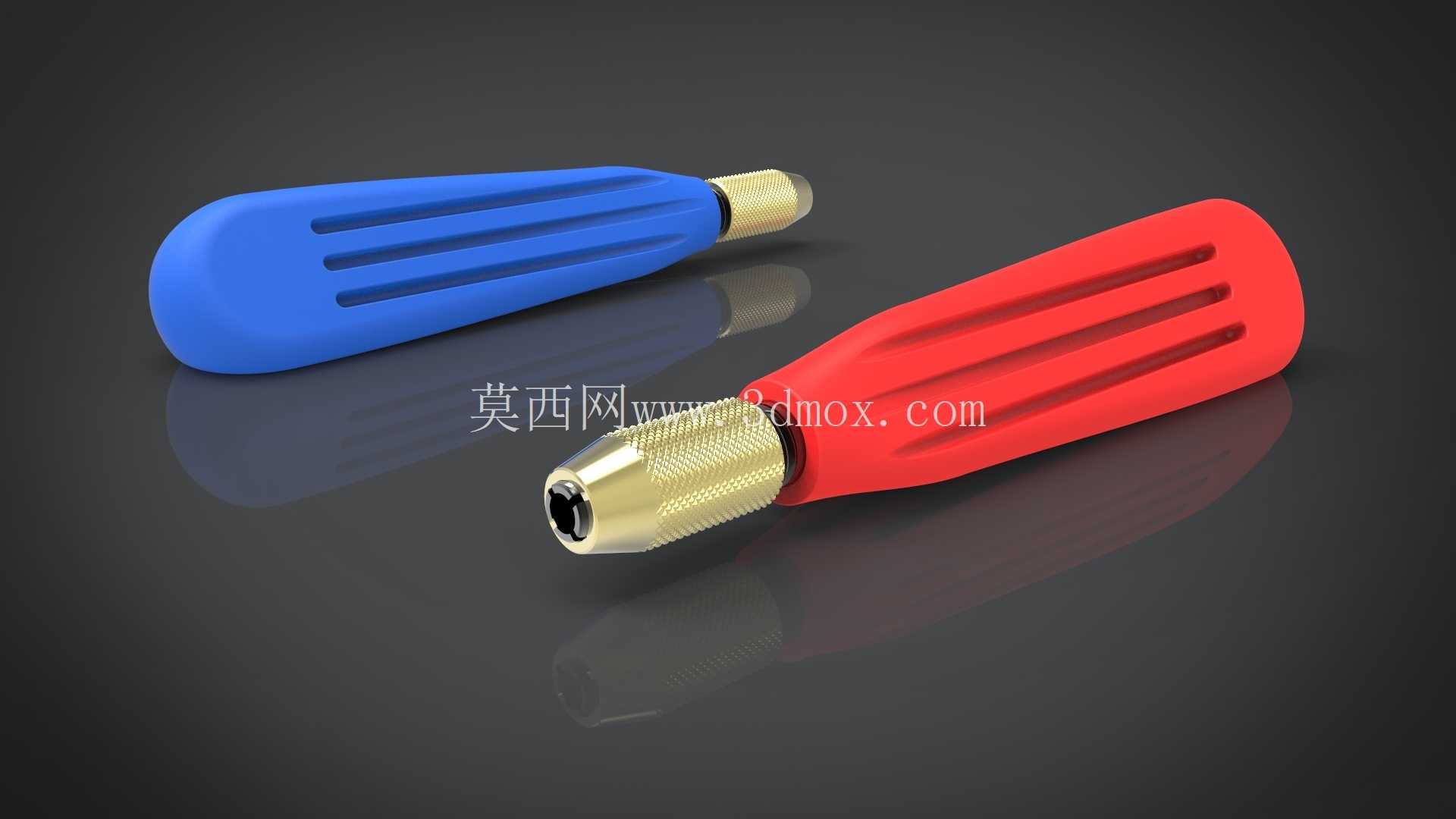

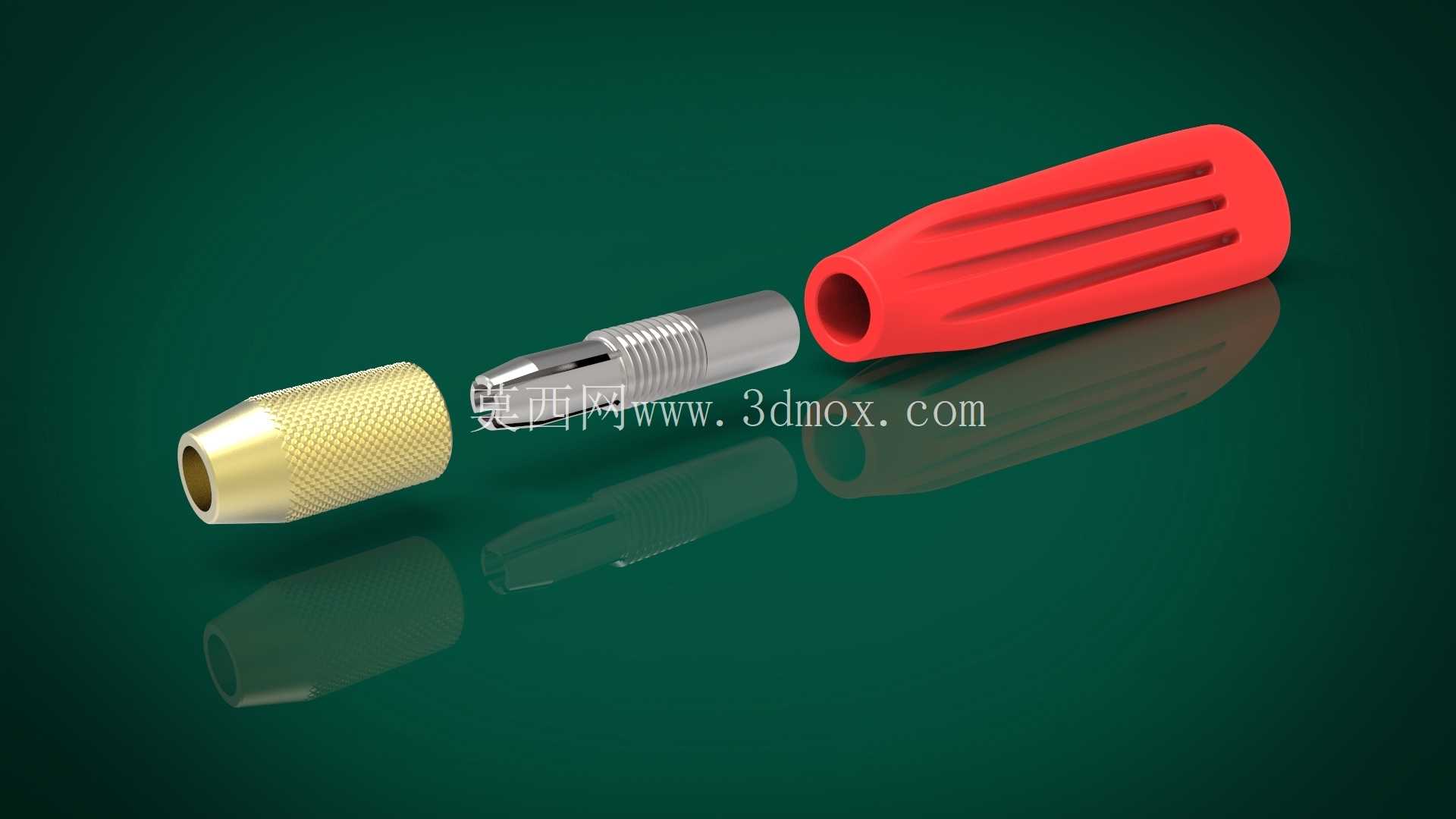

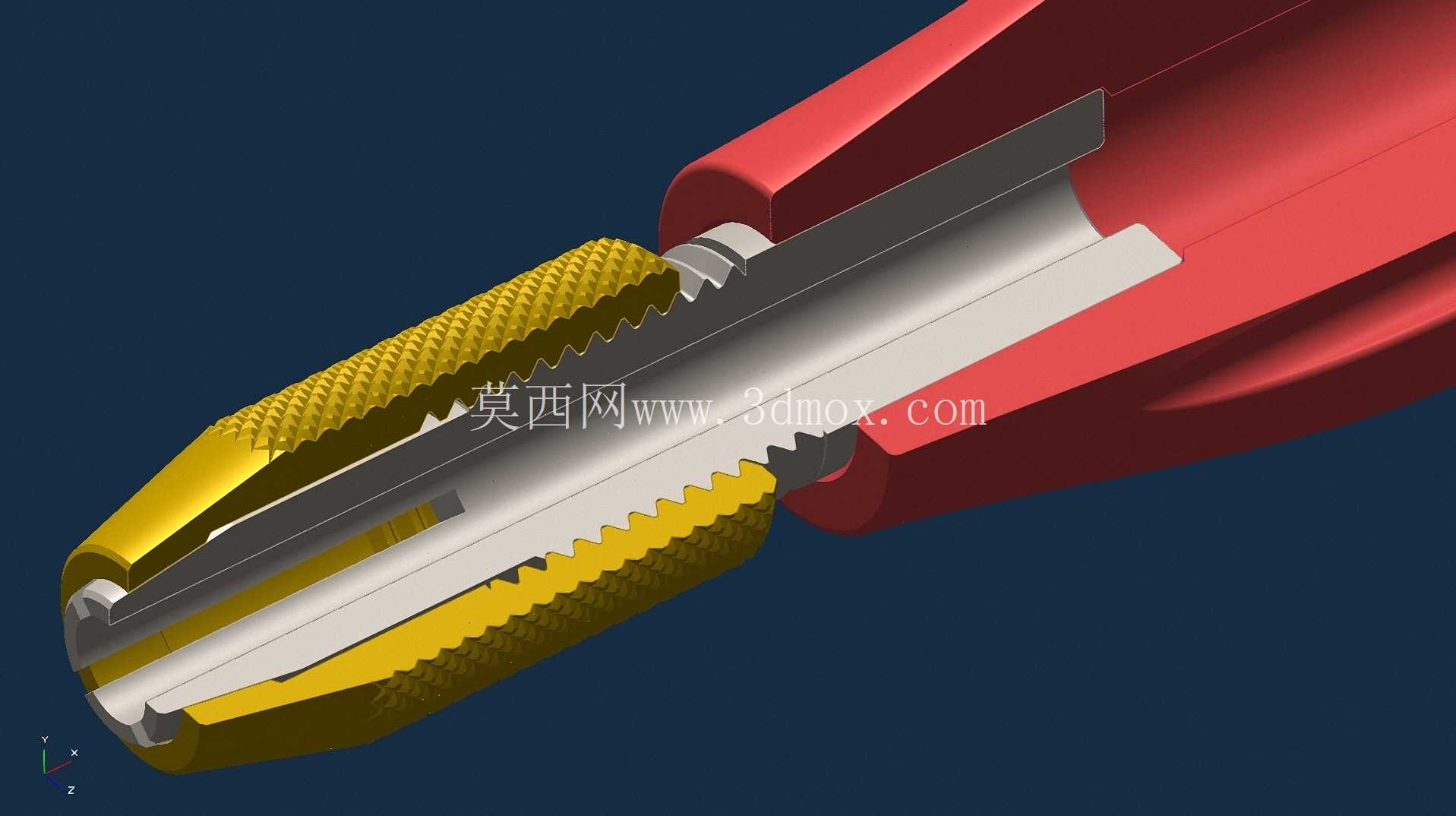

工具手柄 - 具有三角形形状 - 用于固定钻头、拉刀、埋头孔、锉刀、工件等。一套包含两件，可夹紧直径为 1.8 至 2.5 毫米和 3.2 毫米至 3.5 毫米的圆柱轴。手柄由塑料制成（注塑成型），可以通过机械加工 (CNC) 制造，也可以替代 3D 打印。 两个金属部件都可以由黄铜或替代金属材料制成。在简化版本中，握把也可以由木质材料制造。对夹头在握把中的插入和紧固的改进-为了更好地防止径向移动-当然是可能的。可以想到的是在夹头和握把中附加六边形轮廓。自己设计！用于减少握把壁厚的两部分版本是 - 可能 - 最好的解决方案。考虑两个单独的分开的位置 找出它并不难！ 注意：螺纹实际上是用理论值建模的 (M8 x 1,0)，因此没有间隙。模型的完整装配以 STEP 格式 (.stp) 提供，并以本机文件 (.prt) 和 (.asm) 形式存放在“压缩”文件夹中，供“PTC Creo Parametric 2.0”用户使用。
