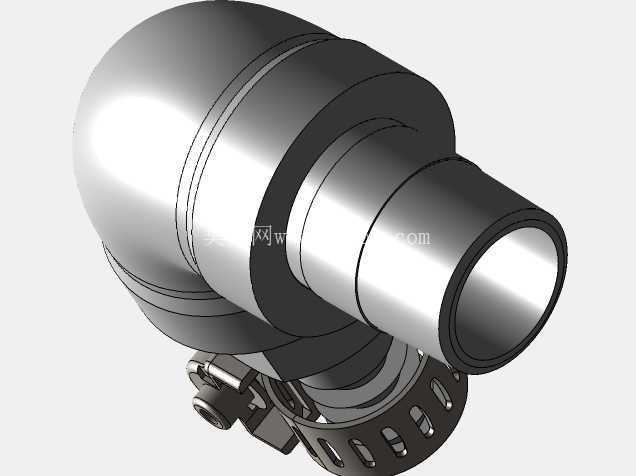

带快插卡箍90度10A水管弯头结构

在流体输送管路的布设场景里，受安装空间限制、管路走向调整需求，90度转向接头是管路系统里用量极大的基础配件，这款带卡箍快插结构的10A水用弯头，主要适配公称通径10A的水路系统，常见于小型设备冷却回路、民用供水支路、小型气动供水一体化设备的管路转接环节。从实际使用场景来看，这类弯头不需要额外套丝或者焊接固定，一端采用插接式结构适配对应外径的硬管或者软管插头，另一端搭配可扩展卡箍结构，能适配一定尺寸公差范围内的软管，现场安装时不需要复杂工装，徒手配合普通螺丝刀就能完成锁紧固定，在设备售后维护、现场管路改装场景下，能大幅降低安装工时，减少管路密封失效的风险。

从结构设计逻辑来看，整个弯头采用90度平滑圆弧过渡，没有直角突变的流道结构，能最大程度降低水流转向时的局部阻力，减少管路系统的压损，避免直角拐角处长期水流冲刷形成的气蚀或者沉积问题。弯头主体的插接端做了多级阶梯限位结构，插入对应管路后能形成轴向定位，避免管路受轴向拉力时直接脱出，插接段的表面粗糙度控制在适合密封的区间，搭配密封圈就能实现径向静密封，不需要额外缠绕生料带或者涂抹密封胶。弯头下部的卡箍连接端，采用了分体式锁紧结构，卡箍的抱紧范围预留了一定的扩展余量，即使软管内径存在小幅公差偏差，也能通过调整卡箍的锁紧程度实现可靠抱紧，不会因为软管尺寸轻微超差就出现漏水或者滑脱问题。

从安装边界尺寸来看，这款弯头的转弯半径适配10A通径的水流流速要求，整体外形紧凑，安装时不需要预留过大的操作空间，在设备内部密集排布管路的场景下，相邻管路之间不会出现干涉问题。弯头的两个连接端轴向长度经过匹配设计，插接端插入管路后预留的外露长度不会过长，避免管路布设时出现多余的长度冗余，卡箍端的锁紧操作位置朝向外侧，安装时不需要探入设备缝隙内部就能完成锁紧操作，后期维护拆卸时也能直接松开卡箍完成接头更换，不需要拆解周边其他管路配件。

在功能特性上，这款弯头的结构兼顾了密封可靠性和安装便捷性，相比传统的丝扣弯头，它不需要对管路端部做套丝加工，对现场施工的工具要求更低，相比粘接式的塑料弯头，它可以反复拆装多次，不会因为拆卸就破坏接头或者管路的连接部位，适合需要经常维护拆解的水路回路。卡箍结构采用了刚性抱紧加柔性贴合的设计，锁紧后卡箍的压力均匀分布在软管圆周面上，不会出现局部压力过大压裂软管、或者局部压力不足密封失效的问题，在常规水压工况下，能长期保持稳定的密封效果，不会因为管路轻微振动就出现松动漏水的问题。

从建模的细节处理来看，整个弯头的各个连接部位都做了对应的工艺倒角，没有尖锐的棱角，既避免安装时划伤操作人员，也能在管路插接时起到导向作用，方便管路快速对准插入。弯头主体和卡箍的配合间隙控制在合理范围内，既保证卡箍可以灵活转动调整锁紧方向，又不会因为间隙过大出现晃动偏心的问题，实际建模时还原了卡箍的锁紧结构细节，包括锁紧螺栓的让位槽、卡箍的抱紧齿结构，能直接用于装配模拟、管路干涉检查，也可以作为选型参考用于实际设备的管路系统设计。
