1.6mm直径高速钢直柄麻花钻结构设计

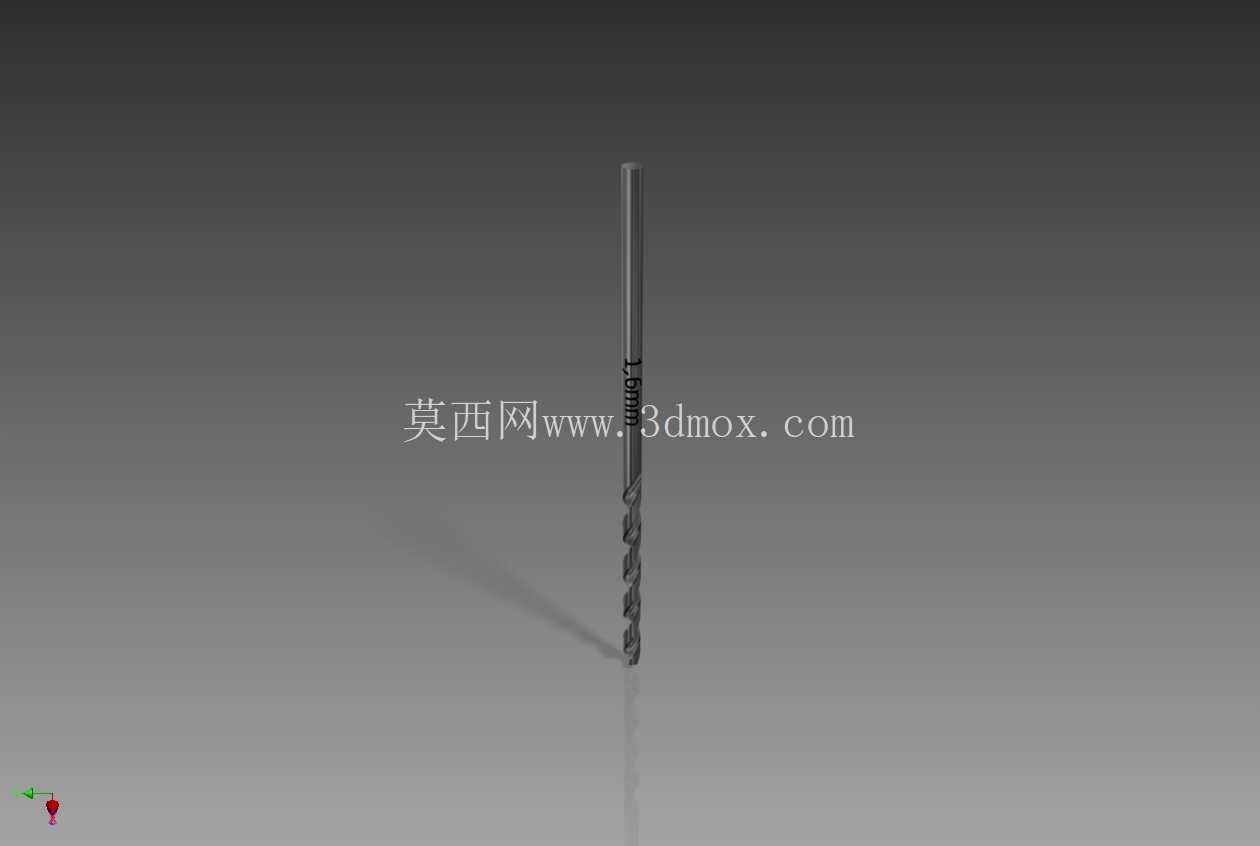

　　这款1.6mm高速钢钻头采用标准直柄结构设计，柄部直径与切削部分直径保持一致，可直接适配普通台钻、手电钻、小型加工中心的弹簧夹头、钻夹头装夹，无需配套变径套，装夹时只要保证夹头夹持深度不小于柄部长度的三分之一，即可保证高速旋转时的同轴度，避免因装夹偏心带来的跳动误差。从结构设计来看，钻尖部分采用标准118度顶角设计，这个角度是高速钢加工普通钢材的通用最优角度，既可以保证钻尖切入工件时的定心性能，又能兼顾切削刃的强度，不会因为顶角过小导致刃口过于单薄容易崩损，也不会因为顶角过大造成轴向进给力过大，让小直径钻头因为受力过大出现弯曲变形。在精密机械加工、电子元器件装夹治具加工、小型模具精细孔位加工场景中，小直径高速钢钻头是孔加工工序里消耗量极大的切削刀具，1.6mm规格的钻头常被用于0.5-2mm厚度的冷轧钢板、铝合金薄板、硬质塑胶件的定位孔、穿线孔、销钉过孔加工，这类小孔加工对刀具的刚性、排屑性能、刃口对称性要求极高，一旦钻尖偏心或者排屑槽设计不合理，很容易出现钻孔偏斜、孔壁粗糙度超标甚至钻头折断在工件内的问题，直接造成工件报废。

　　两条螺旋排屑槽的螺旋角设置为30度，这个角度下切屑可以顺着槽体顺畅排出，不会在孔内堆积挤压孔壁，同时槽底的圆弧过渡做了加厚处理，提升钻芯部分的刚性，毕竟1.6mm直径的钻芯本身厚度极薄，如果槽底过渡过于尖锐，在进给量稍大的时候就容易出现断钻风险。刃带部分采用窄刃带设计，刃带宽度控制在0.15mm左右，既可以保证钻头在孔内的导向作用，减少钻孔时的偏摆，又能降低刃带和孔壁的摩擦面积，减少钻孔过程中的发热，避免钻头过热退火降低硬度。

　　从安装边界来看，这款钻头的总长度控制在45mm左右，其中切削部分长度为20mm，柄部长度25mm，最大钻孔深度可以达到18mm，完全覆盖常规薄板加工、小型零件浅孔加工的深度需求，在装夹使用时需要注意，当钻孔深度超过10mm时要定期退刀排屑，避免切屑在槽内堵塞，尤其是加工塑性较强的铝合金、紫铜材料时，要配合合适的切削液降低刃口温度，延长刀具使用寿命。在实际生产场景中，这类小直径高速钢钻头还常被用于钳工手工修配时的孔位修正、3D打印金属件的后处理孔位精加工，因为高速钢材料的韧性比硬质合金钻头更好，在手工操作进给量不稳定的情况下，不容易出现崩刃断裂的问题，对操作的容错率更高。

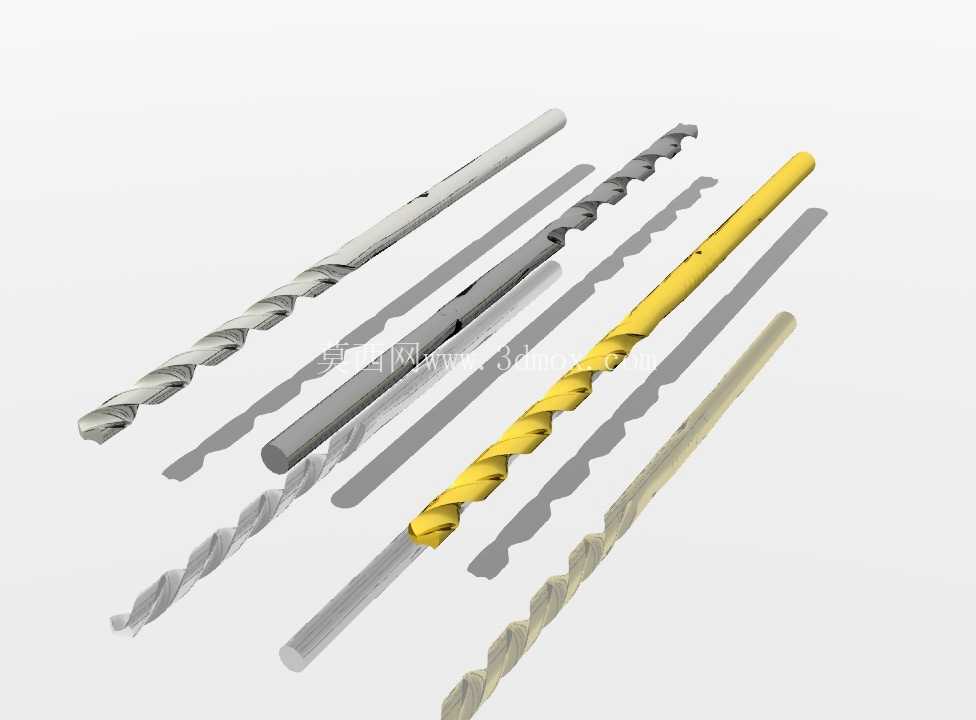

　　设计这类小直径钻头的三维模型时，要重点注意螺旋槽的扫掠路径一致性，两条切削刃的对称性误差要控制在0.01mm以内，钻尖的横刃斜角保持在55度左右，横刃长度不能超过0.2mm，否则会导致定心不准，钻孔时需要的轴向力过大。另外柄部的圆柱度公差要控制在h6级别，保证和钻夹头的配合精度，减少旋转时的径向跳动，实际加工中很多小钻头折断的问题并不是刀具本身材质问题，而是柄部公差过大导致装夹后跳动超差，旋转时钻头承受交变弯曲应力最终断裂。这款钻头的外形没有多余的结构，所有尺寸都遵循通用直柄麻花钻的标准参数，可以直接用于加工工艺仿真、刀具库装配、钻孔工序的运动模拟，在做自动化钻孔设备的虚拟调试时，也可以直接导入模型做干涉检查，验证钻头进给行程和工件、夹具的空间距离是否足够，避免实际调试时出现撞刀问题。
