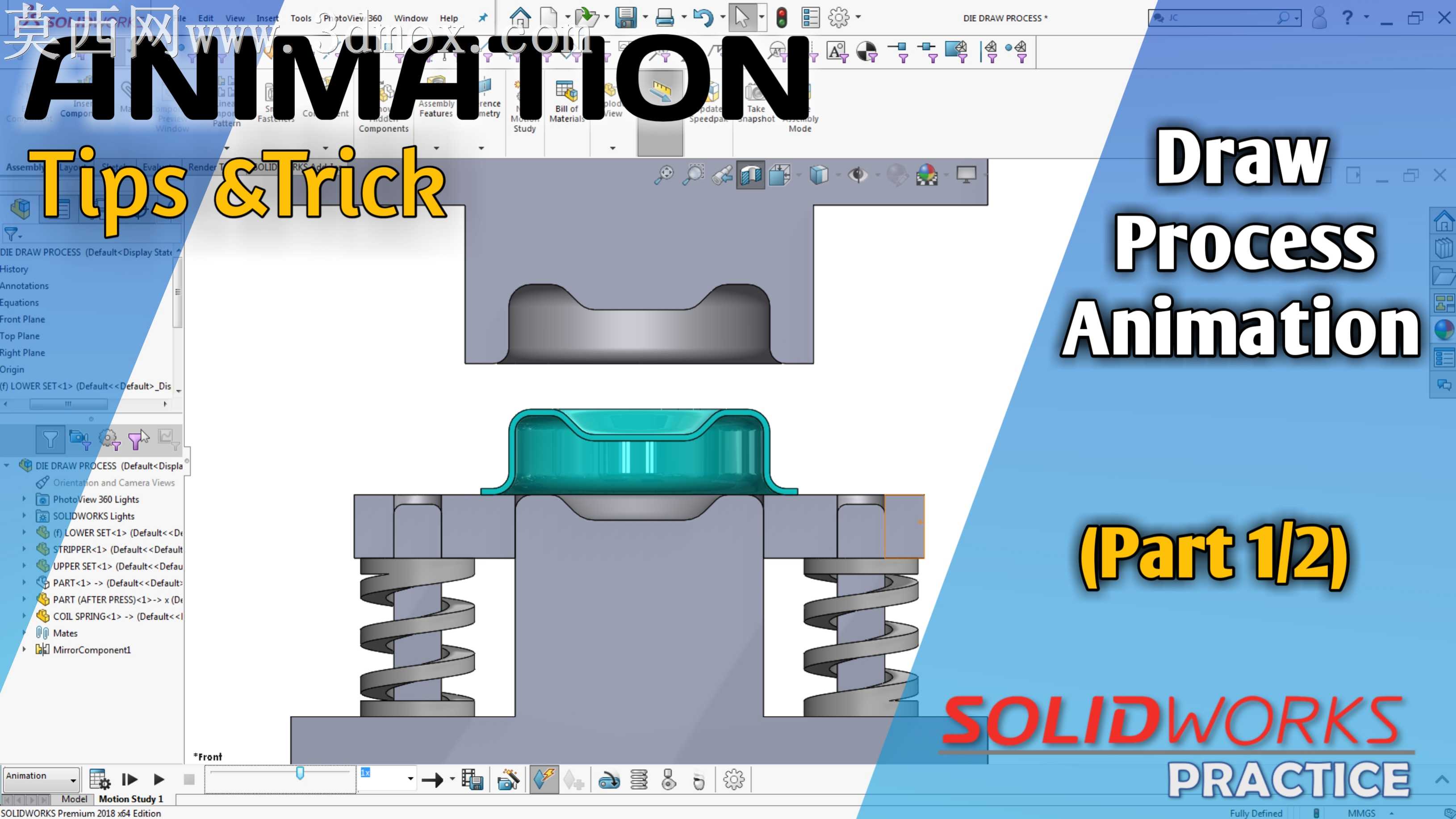

冲压成型模具装配结构演示动画教程

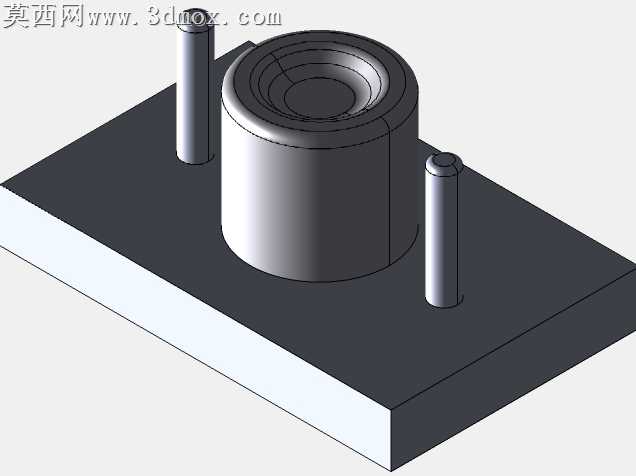

本套建模演示围绕冲压成型类模具的装配结构展开，依托三维建模环境完成整套机构的全流程设计还原，完整呈现从零件建模到装配约束再到运动模拟的全链路设计逻辑。建模初期先完成下模基座的主体结构搭建，以基准面为定位参考绘制基座截面轮廓，通过拉伸凸台命令生成基座实体，对安装导向柱的孔位采用拉伸切除配合倒角命令完成细节处理，保证基座的安装定位精度符合冲压作业的受力要求。随后完成导向弹簧与导向柱的建模，弹簧部分采用螺旋线扫描生成实体，根据冲压行程匹配弹簧的螺距与自由长度参数，导向柱则以圆柱凸台为基础，对配合面添加同轴心、重合的装配约束，保证上下模合模过程中的导向精度，避免出现错位偏移的问题。中间的成型凹模与凸模部分，根据待冲压零件的外形轮廓提取分型面，通过曲面缝合、加厚、切除等命令完成成型型腔的细节构建，对成型面做圆角过渡处理，避免冲压过程中出现应力集中导致零件开裂或模具损耗过快的问题。上模连接部分则匹配冲床的安装接口尺寸，完成安装槽与定位孔的结构设计，保证模具能够稳定固定在冲压设备的作业端。材质与渲染环节，对模座部分赋予灰铸铁材质，调整材质的粗糙度与金属反光参数还原铸铁件的哑光质感；弹簧部分赋予弹簧钢材质，添加轻微的金属拉丝纹理提升真实感；导向柱部分赋予镀铬钢材材质，调高反光强度呈现光滑耐磨的表面特性；中间的待冲压零件则赋予青蓝色工程塑料材质，与金属模具形成清晰的视觉区分，方便观看者快速识别成型工件的位置。动画制作环节通过添加键码帧控制上下模的竖直位移，匹配弹簧的压缩伸长变形动画，完整模拟合模冲压、保压、开模复位的完整作业流程，同时对视角进行关键帧设置，在合模过程中自动切换到剖面视角展示内部型腔的配合状态，让观看者能够清晰理解模具各部件的运动逻辑与配合关系。整套设计过程严格遵循冲压模具的设计规范，所有零件的配合公差、行程参数都符合实际生产的设计要求，既可以作为三维建模的练习案例，也能够帮助初学者快速理解冲压模具的结构原理与作业流程，掌握装配体动画制作的核心技巧，学会通过关键帧设置、运动算例配置来直观呈现机械结构的运动过程。
