多工位级进冲压模具带成型样件结构

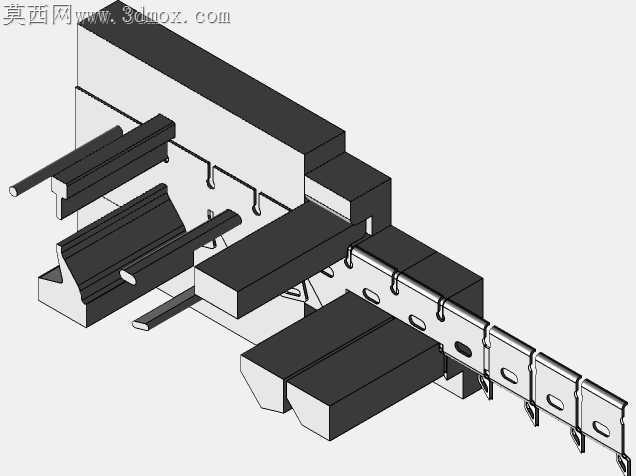

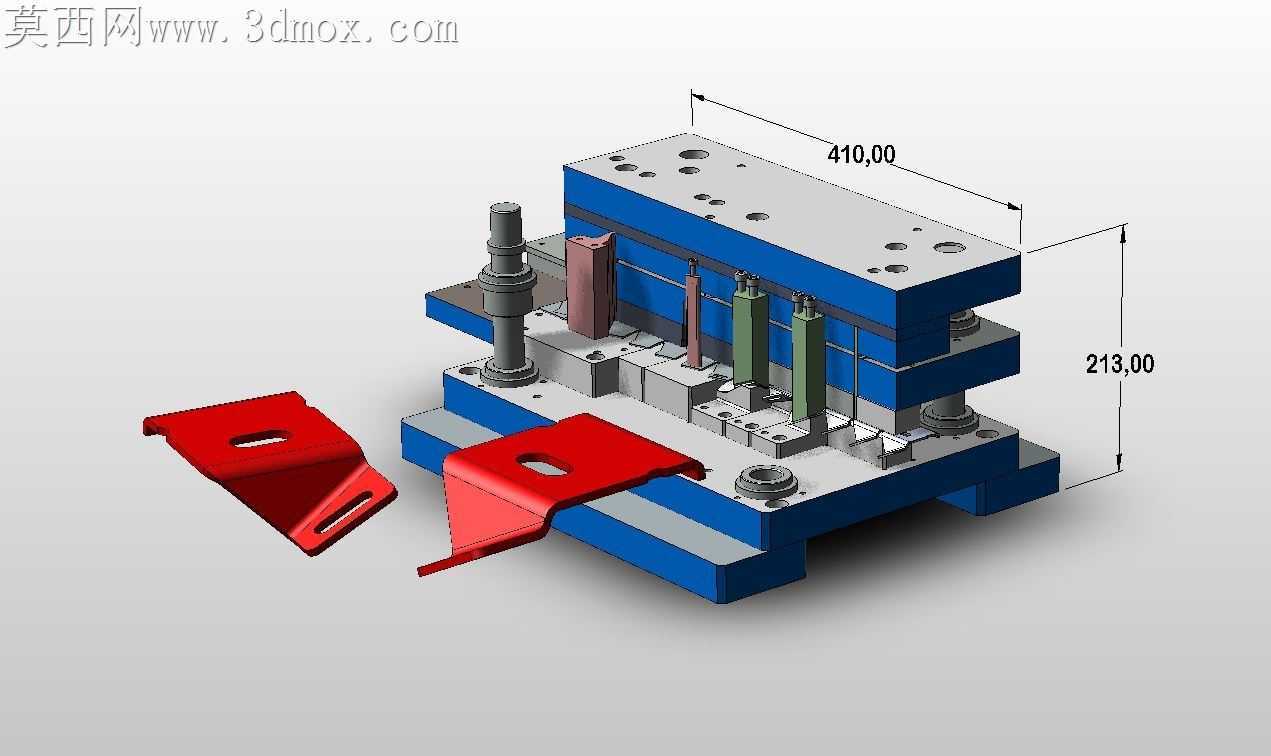

冲压现场最常碰到的料带偏移、成型回弹问题，在这套级进模的结构设计里都做了针对性的落地处理。上下模座的导柱导套排布没有采用常规四角对称布局，而是在进料侧额外加设了一组小直径导正销配套套孔，对应料带每一步送进的定位基准，能把送料公差控制在0.02mm以内，避免连续冲压过程中孔位偏斜导致的成品报废。模仁区域的工位拆分没有盲目追求工位数量压缩，冲裁、折弯、整型、落料四个核心工序之间预留了足够的空步位置，给成型镶件的拆装维护留足操作空间，也避免不同工序的凸模安装距离过近，导致模座局部应力集中出现长期使用后的开裂变形。展示的红色冲压样件带有两处不同角度的折弯特征，对应模内的折弯镶块做了分体式设计，每一段折弯成型块都单独设置了调整垫片位，试模阶段不需要拆解整组模具，只需要通过增减垫片厚度就能微调折弯角度，抵消不同批次板材的回弹差异。卸料板的弹簧排布对应不同工位的冲压力做了差异化选型，冲裁工位搭配刚度更高的矩形弹簧，保证冲裁过程中料带被充分压紧，不会出现带料翘曲；折弯工位则用刚度稍低的弹簧，给板材成型流动留够微量形变空间，避免折弯处出现压痕或者拉伤。上下模座的安装槽位做了统一的基准边设计，所有镶件的安装都以同一侧边为定位基准，加工时不需要反复找正坐标，能大幅缩短模仁零件的机加工周期，后续更换磨损镶件时也能快速对位，减少停机维修的时间。导料板的进料端做了圆弧过渡倒角，不会刮伤卷料表面的防锈涂层，避免成品件在仓储阶段出现锈迹。模架的整体长宽尺寸适配常规中小型冲床的安装台面，不需要额外加装过渡垫板就能直接上机使用，落料孔的位置正对模座中心排料通道，冲压成品能直接顺着通道滑落至接料盒，不会在模腔内堆积剐蹭成型面。
