多层级板件冲压成型工装模具结构

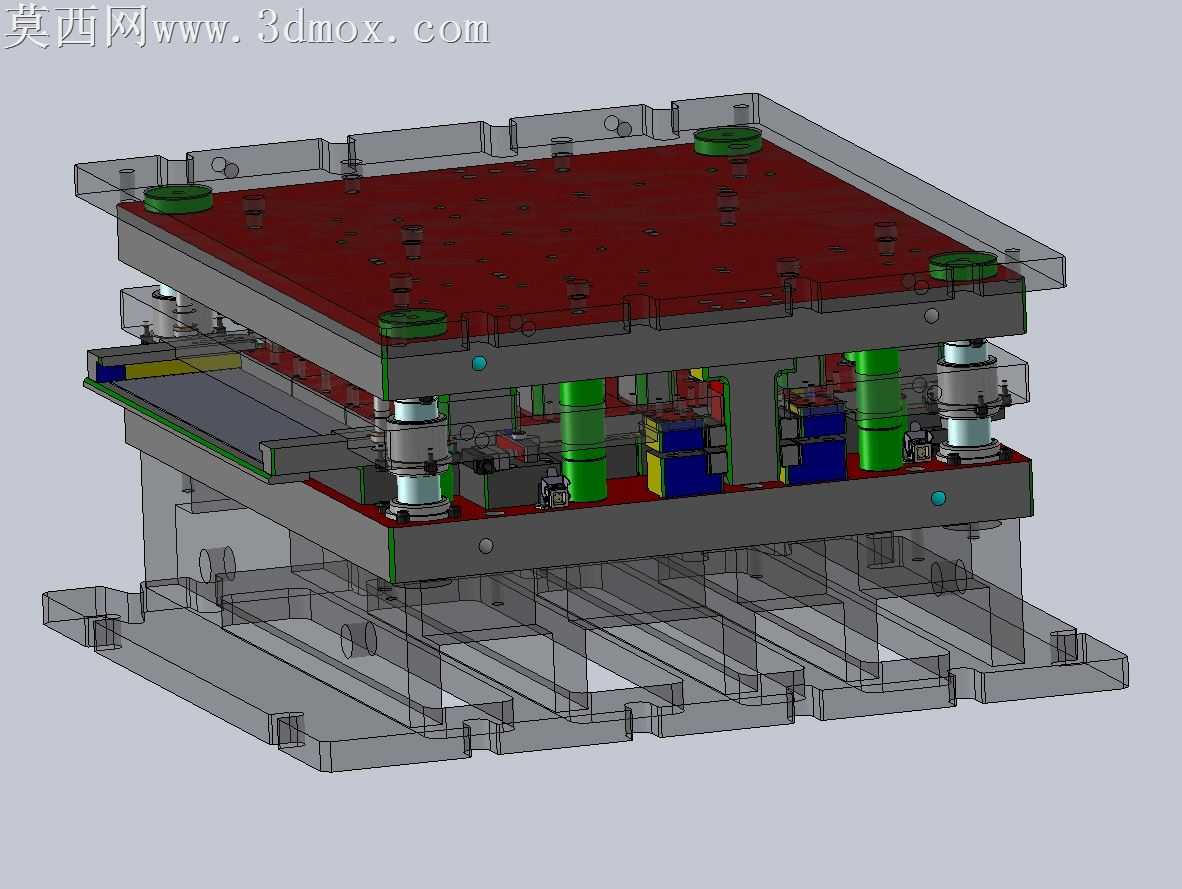

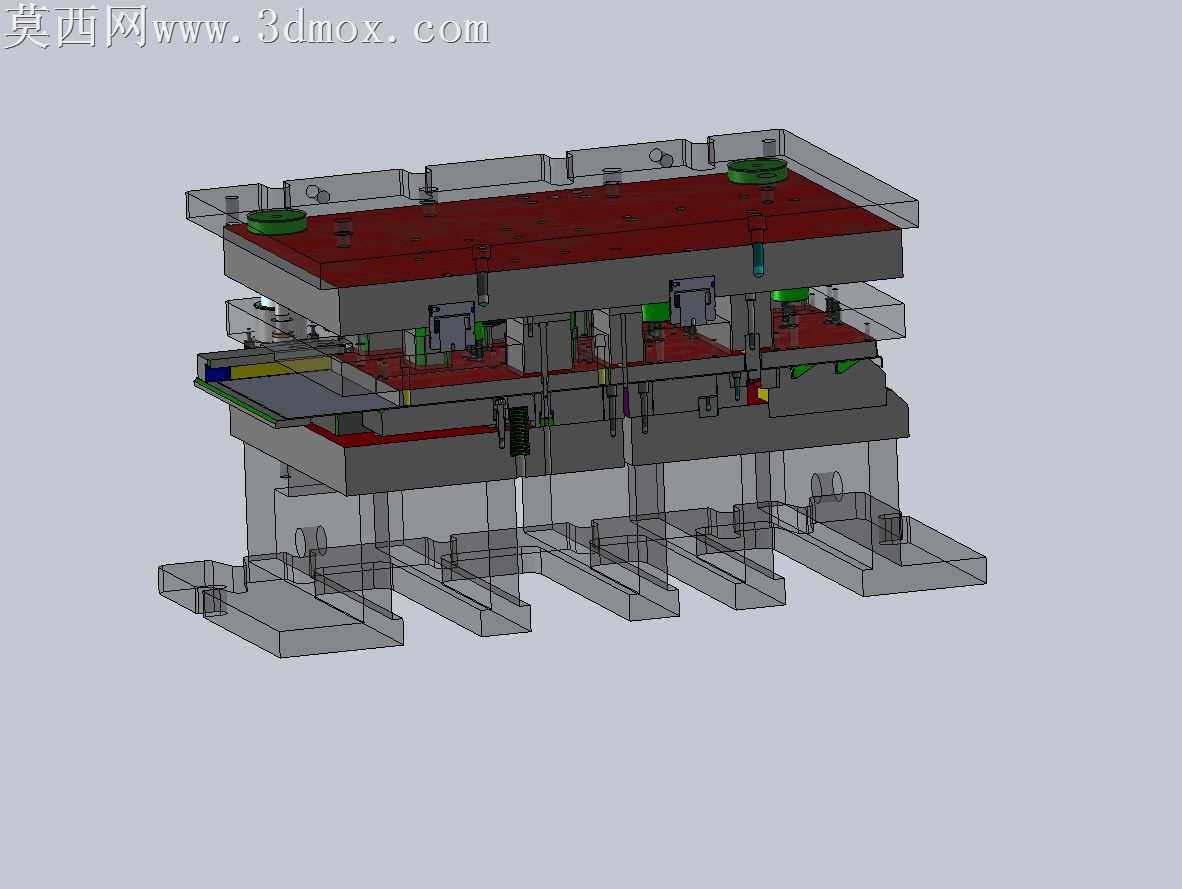

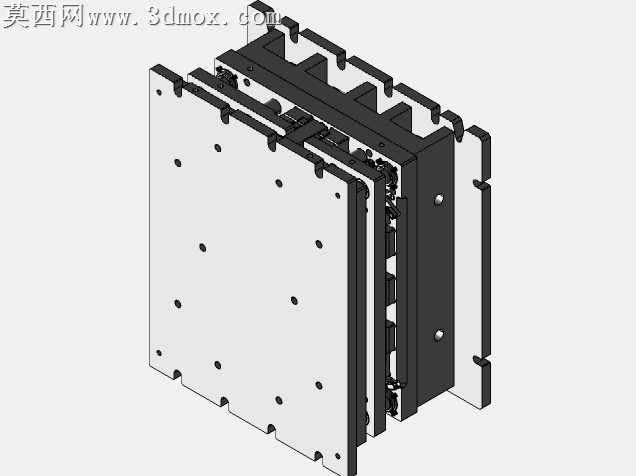

该模型为板件冲压成型用多层级工装模具，整体采用三维参数化建模完成，建模过程中严格遵循冲压模具的实际设计规范，对各层级板件、导向组件、弹性复位元件、成型工位模块均做了1:1等比例还原，未做结构简化处理，可清晰呈现整套模具的装配逻辑与工作原理。模型渲染阶段采用半透明与实体材质结合的表现方式，上下模座、外围框架类零件赋予半透明浅灰色工程塑料质感材质，既可以直观展示模具内部的组件排布，又不会遮挡核心成型结构；核心的凸凹模、垫板、固定板类零件赋予深红色金属烤漆材质，导向用导柱导套、复位弹簧分别赋予亮面镀铬金属与哑光绿色聚氨酯材质，不同功能的工位组件采用蓝、黄等差异化配色区分，让整套模型的结构层级一目了然，无需拆解即可快速识别各部件的功能定位。结构设计上，整套模具采用标准的四导柱精密导向结构，导柱沿模座四角对称布置，配合导套实现上下模开合过程中的高精度导向，避免合模时出现错位偏差；上下模之间布置多组等高复位弹簧与限位柱，开模时可驱动上模平稳复位，同时控制合模行程，防止成型压力过大损伤模具与待加工板件；模具内部集成多组独立成型工位，可依次完成板件的冲孔、折弯、整型等多道冲压工序，无需多次转模定位，有效提升板件加工的精度与效率；模座底部采用加强筋框架结构，在减轻模具整体重量的同时提升模座的结构刚性，避免长期冲压受力出现模座变形问题；各模板之间采用定位销与紧固螺栓组合连接，保证装配精度的同时方便后期维护更换易损部件。设计思路围绕大批量薄板五金件的连续冲压需求展开，兼顾了模具的结构刚性、导向精度、操作便捷性与维护便利性，所有标准件均采用行业通用规格参数，可直接作为冲压模具设计的参考方案，用于同类型板件加工模具的结构选型、工位排布与装配校验。
