迷你台置式钢件排屑加工铁砧结构

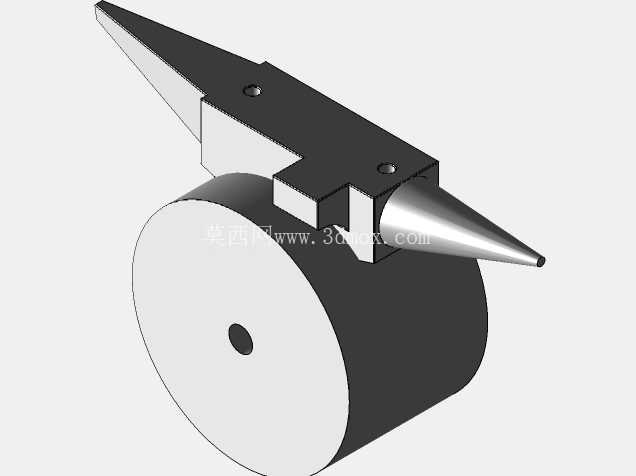

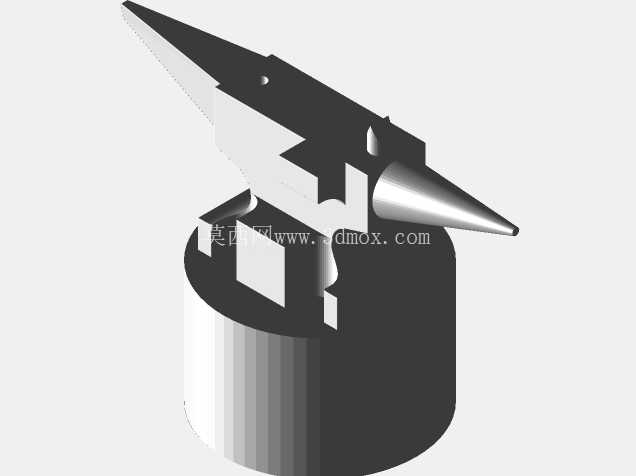

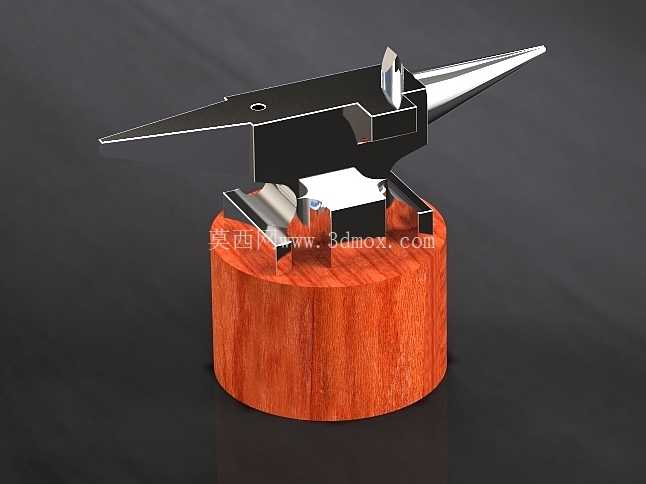

　　日常钳工实训、小件金属修形、首饰打金、精密零件手工修整场景里，台置式铁砧是不可替代的基础作业支撑件，区别于车间落地式重型锻打砧，这类迷你砧座适配桌面级作业空间，专门应对小尺寸钢件、有色金属件的敲击、弯折、排屑、錾刻工序。从结构设计来看，这款砧座主体采用高碳钢一体铣削成型，工作平面做了淬硬处理，硬度控制在HRC55-60区间，既保证长期敲击不出现凹陷变形，又避免硬度过高导致錾子、冲子刃口崩损。砧体做了双尖角设计，一端为细长圆锥角，用来弯折细金属丝、成型小曲率圆弧工件，另一端为扁楔形尖角，可伸入狭小工件内腔做支撑，方便对弯折边、铆接位进行局部修整。砧体顶面开设的定位小孔，是为了适配小型弯销、铆钉的成型作业，作业时将坯料插入孔内，敲击露出端即可快速成型标准铆钉头，无需额外夹持工装。砧体与木质底座的连接采用嵌入式定位结构，砧体底部的定位凸台卡入木座的对应凹槽内，无需螺栓紧固即可保证敲击过程中砧体不发生位移，木质底座选用硬木材质，一方面可以吸收敲击产生的震动，减少震动传导至工作台面产生的噪音，另一方面抬高砧体作业高度，让操作人员手肘可以自然搭在工作台边缘，降低长时间作业的疲劳感。

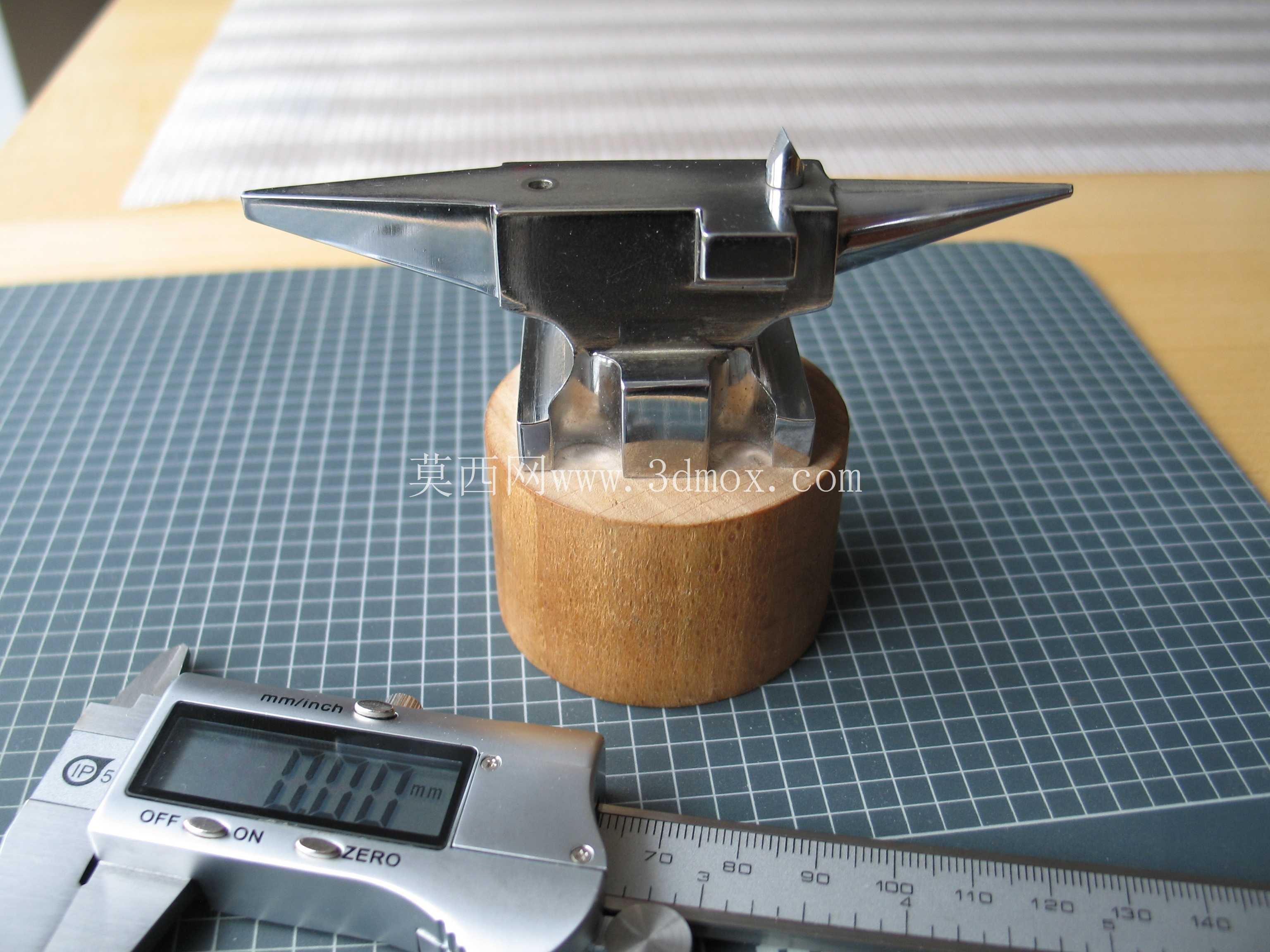

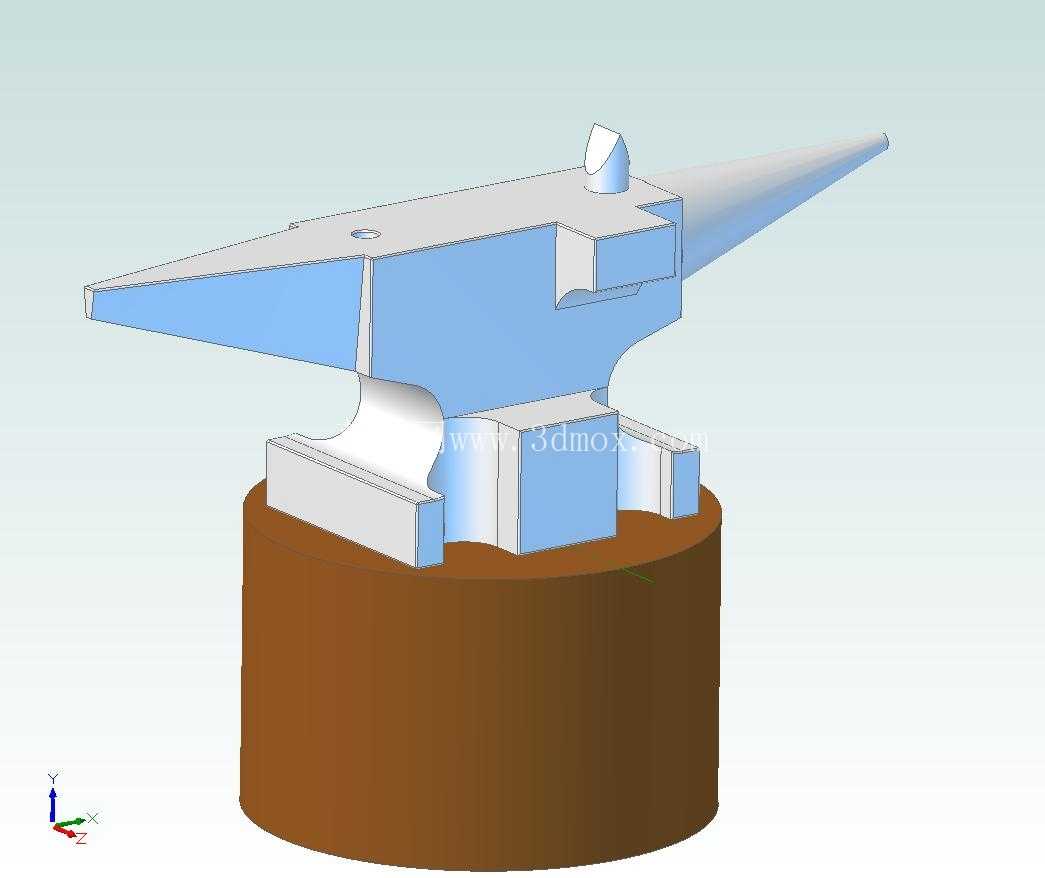

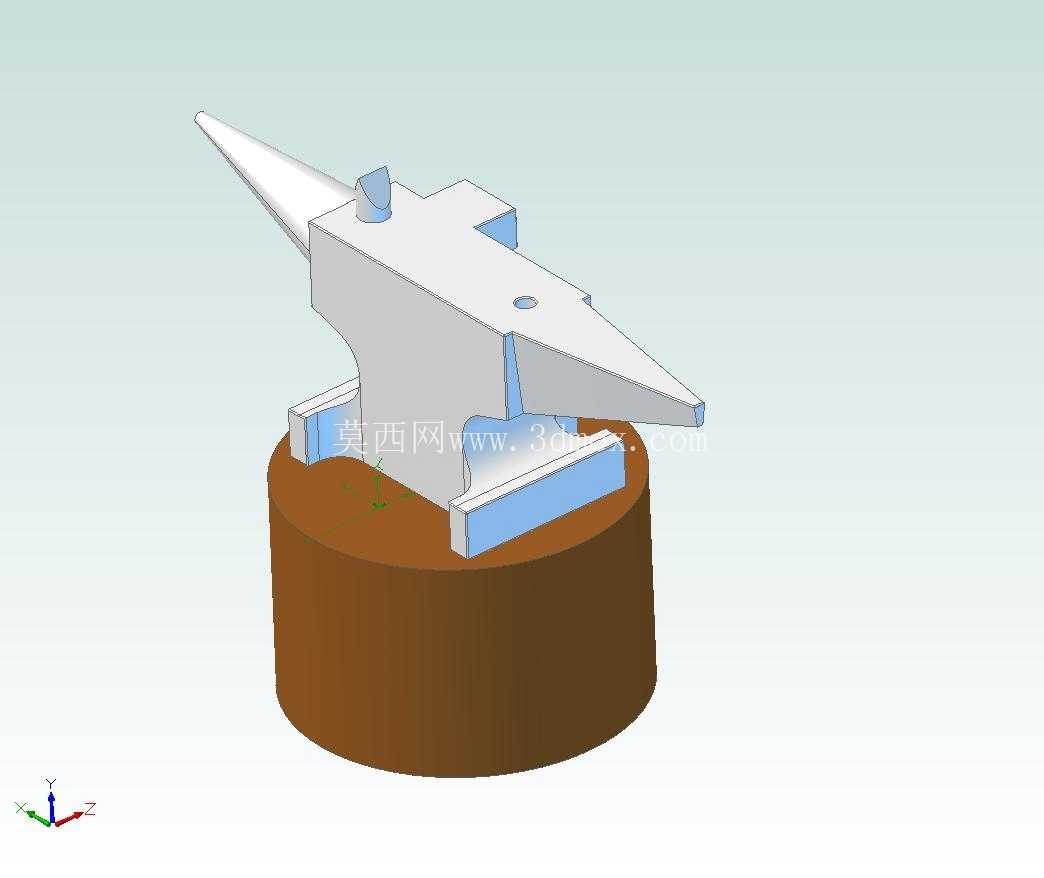

　　考虑到小尺寸钢件錾削、锉削过程中产生的金属切屑容易堆积在砧面与底座的衔接缝隙里，这款砧体特意在砧座与木座接触的位置预留了排屑缺口，錾削产生的碎切屑会顺着缺口滑落，不会卡在连接缝隙里造成砧体放置不平，日常清理只需用毛刷顺着缺口方向清扫即可，无需抬起沉重的钢质砧体。从安装边界来看，这款砧座的木质底座为圆柱形结构，直径控制在120mm左右，整体高度约100mm，放置在常规600mm深度的钳工台面上不会占用过多操作空间，底座底部可粘贴防滑橡胶垫，进一步提升敲击作业时的稳定性，无需在台面上打孔固定，可根据作业需求随时挪动位置。

　　实际作业过程中，双尖角的弧度经过反复校准，圆锥角的锥度为1:10，适配常见的首饰圈口弯折、细钢丝圆弧成型需求，扁尖角的厚度从根部到尖端逐步递减，最薄处厚度仅2mm，可以伸入宽度3mm以上的工件缝隙做内支撑。砧体的主工作平面平面度控制在0.02mm以内，保证工件放置在砧面上时不会出现翘动，錾削、敲击过程中受力均匀，不会因为平面凹陷导致工件表面出现压痕。不同于传统重型铁砧只侧重锻打功能，这款迷你砧座在设计时兼顾了多种小件加工需求，侧面预留的弧形卡槽，可以用来对直径3-10mm的圆棒料做校直作业，作业时将弯曲的圆棒放在卡槽内，用铜锤敲击弯曲部位即可快速校直，不会在圆棒表面留下明显的敲击痕。

　　排屑结构的设计是这款砧座区别于普通迷你砧的核心点，普通小型铁砧多为平底结构，与底座完全贴合，錾削产生的切屑很容易卡在砧底，长期积累会导致砧体倾斜，而预留的排屑缺口让切屑有了排出通道，即使连续多小时做錾削作业，切屑也不会堆积在连接位置，日常维护成本极低。对于手工模型制作、小型五金件维修、首饰加工这类场景来说，这类小型砧座的重量控制在2kg左右，既保证了敲击时的稳定性，又不会因为过重导致挪动不便，木质底座的隔热性也较好，偶尔进行小件锡焊、银焊作业时，溅落的焊渣不会烫坏工作台面，也不会让砧体快速导热烫伤操作人员。在结构建模过程中，砧体的所有棱角都做了R0.5的倒角处理，避免搬运、使用过程中锋利的棱角划伤手部，淬硬区域只覆盖工作面和两个尖角部位，砧体底部保留调质硬度，减少整体淬火带来的变形风险，保证底面与底座的贴合度。
