GOST66782型多规格橡胶密封件组

在液压系统、气动管路、流体输送设备的装配环节，密封件是决定整套设备运行可靠性的核心基础零件，哪怕是微小的密封失效，都可能引发介质泄漏、压力失稳、设备停机甚至安全事故，这类GOST标准的V型组合密封件与多规格O型圈，正是针对静密封、低速动密封场景开发的通用密封方案。

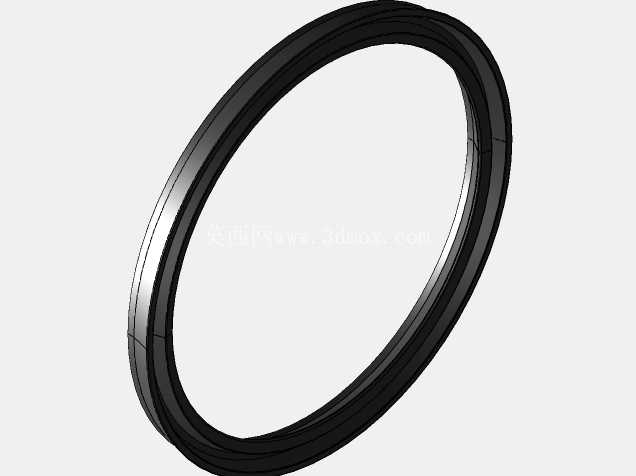

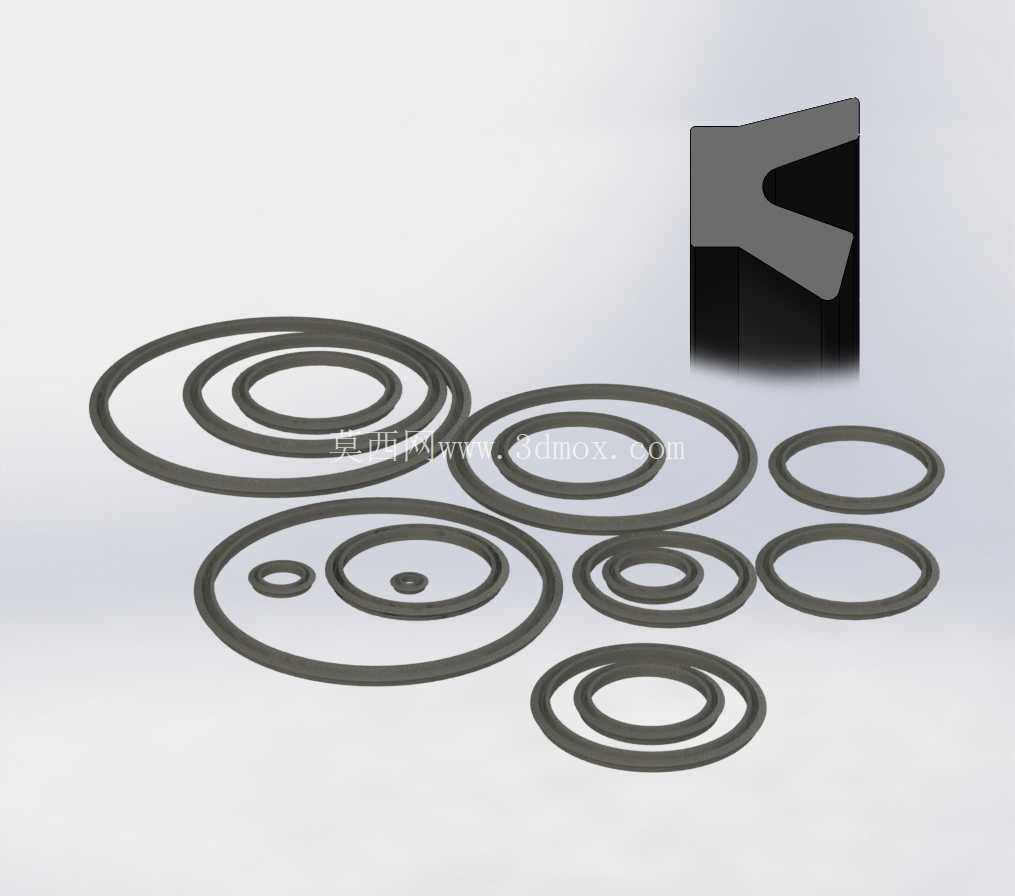

从实际选型应用来看，这套密封件覆盖了从小口径控制油路到大口径主管路的常用尺寸区间，不同线径、内径的密封圈可以适配不同的安装沟槽尺寸，V型夹布橡胶密封结构则专门针对存在一定轴向窜动、压力波动的往复密封场景，唇口结构在介质压力作用下会自动贴紧密封配合面，压力越高密封贴合度越好，相比普通平垫圈能承受更高的工作压力，也能补偿一定的配合面加工公差偏差。

做这类密封件的三维建模时，首先要严格对应标准规定的截面尺寸与公差要求，O型圈的截面圆度、内径尺寸公差直接决定安装后的压缩率是否在合理区间——压缩率过小容易出现泄漏，压缩率过大则会加速橡胶老化、增大运动摩擦阻力，建模时需要把密封沟槽的配合边界一并考虑，预留出合理的安装压缩量，同时要标注清楚不同规格对应的适配轴径、孔径尺寸，方便设计人员直接选型调用。V型密封的建模要注意唇口的倾斜角度与支撑环的配合结构，组合式的V型密封需要多件叠装使用，建模时要保证相邻密封件的配合面完全贴合，避免出现装配间隙导致的密封失效，同时要考虑橡胶材质的弹性变形特性，在装配仿真环节模拟压装后的形态变化，验证密封唇口与配合面的接触压力分布是否均匀。

从现场安装的角度来说，这类橡胶密封件的安装边界有明确要求：安装沟槽的边角必须做倒钝处理，避免尖锐边角划伤橡胶表面，安装前需要在密封件表面涂抹适配的润滑脂，减少装配过程中的摩擦损伤，同时要根据工作介质的类型选择对应材质的橡胶配方，耐油橡胶适配矿物油类介质，耐酸碱橡胶适配腐蚀类化工介质，耐高温材质则适配高温工况的密封需求。不同尺寸的密封圈对应不同的压力等级，小线径的O型圈适合低压、小空间的安装场景，大线径的密封圈则能承受更高的工作压力，也具备更好的抗挤出性能，在高压工况下需要搭配挡圈使用，避免橡胶被挤入配合间隙造成损坏。

在设备运维环节，这类密封件属于易损件，需要根据设备运行周期定期更换，三维模型的准确建模可以帮助运维人员提前预判备件尺寸，减少停机等待时间，同时在设备设计阶段，通过三维装配验证可以提前排查密封件与周边零件的干涉问题，避免装配时才发现密封沟槽尺寸不符、安装空间不足的问题。很多新手设计人员在选用密封件时容易忽略沟槽的尺寸公差与表面粗糙度要求，实际上配合面的粗糙度直接影响密封件的使用寿命，粗糙度过大会加速唇口磨损，粗糙度过小则容易出现密封面爬行、润滑膜无法保持的问题，这些细节在三维建模时都需要通过技术要求标注明确，给后续加工、装配环节提供准确的依据。

这套多规格密封件组基本覆盖了常规工业设备的常用密封尺寸，不管是做新设备设计还是旧设备改造，都可以直接调用对应规格的模型，不用重复绘制标准件，能大幅提升设计效率，同时标准件的统一建模也能保证不同设计人员选用的密封件尺寸一致，减少备件种类，降低后期运维的备件库存压力。
