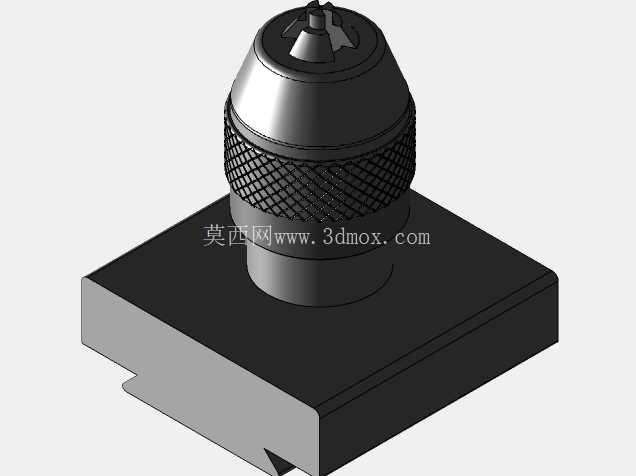

带燕尾安装结构的钻夹头心轴组件

　　在钻削加工、台式钻床改造、多轴钻孔动力头集成的场景里，钻夹头与主轴的连接可靠性直接决定加工孔位的同轴度与重复装夹精度，这款带燕尾安装结构的钻夹头心轴，正是为解决快换式钻削单元的安装定位问题设计的核心传动连接件。不同于常规螺纹锁紧的钻夹头连接轴，这款心轴的尾部采用燕尾型安装接口，能够直接滑入配套动力头的燕尾安装槽内，通过侧面紧定螺钉完成轴向锁止，不需要额外加工法兰连接孔，在小型专用钻床、多工位排钻的模块化组装场景中，能大幅缩短动力单元的拆装调试周期。

　　从功能特性来看，心轴前端采用标准的锥面配合结构，与钻夹头的内锥孔完全贴合，配合端面的锁紧螺纹段，能够保证钻夹头装夹后径向跳动控制在0.02mm以内，满足高速钻削时的动平衡要求；心轴中段设计有退刀槽与轴肩定位面，装配时轴肩端面紧贴动力头的轴承内圈端面，既可以承受钻削过程中的轴向进给力，也能避免心轴窜动影响钻孔深度精度。设计过程中优先考虑了安装边界的适配性，心轴的燕尾安装段采用标准55度燕尾截面，宽度尺寸匹配市面上主流的小型动力滑台安装槽规格，安装后心轴轴线与滑台进给方向的平行度可以通过燕尾槽的配合间隙微调，不需要额外加工定位销孔；心轴整体采用合金结构钢调质处理，表面高频淬火硬度达到HRC45-50，既保证芯部的韧性能够承受钻削时的冲击载荷，也让表面配合面具备足够的耐磨性，长期拆装不会出现配合间隙超标的问题。

　　在实际应用中，这款心轴除了适配常规的台钻钻夹头，也可以安装在非标自动化设备的钻孔工位上，配合燕尾滑台实现快速换型，当需要切换不同钻孔行程的加工单元时，只需要松开燕尾槽侧面的锁紧螺钉，就能整体抽出心轴与钻夹头组件，更换不同长度规格的心轴单元，不需要重新调整主轴与动力头的同轴度，非常适合多品种小批量零件的钻削加工场景。心轴的外形尺寸经过紧凑化设计，最大外圆直径控制在标准钻夹头连接尺寸范围内，不会与工件夹具、钻模套发生干涉，前端的螺纹锁紧段预留了足够的扳手空间，日常更换钻夹头时不需要拆卸整个心轴组件，直接用勾形扳手就能完成钻夹头的拆装维护。

　　针对钻削过程中容易出现的铁屑缠绕问题，心轴表面做了光滑过渡处理，所有轴肩位置都设计了R0.5的圆角，没有容易挂屑的直角台阶，加工过程中铁屑会顺着轴面滑落，不会堆积在轴颈位置磨损密封件。在传动扭矩的设计上，心轴的最小轴径经过强度校核，能够传递最大15N·m的钻削扭矩，适配直径13mm以内的高速钢钻头在普通钢材上的钻孔作业，完全覆盖小型零件加工的常用钻孔参数范围；燕尾安装面的接触面积经过计算，锁紧后能够承受最大500N的轴向进给力，不会在进给过程中出现心轴后退的问题。
