立式单柱气动压装作业压力机结构

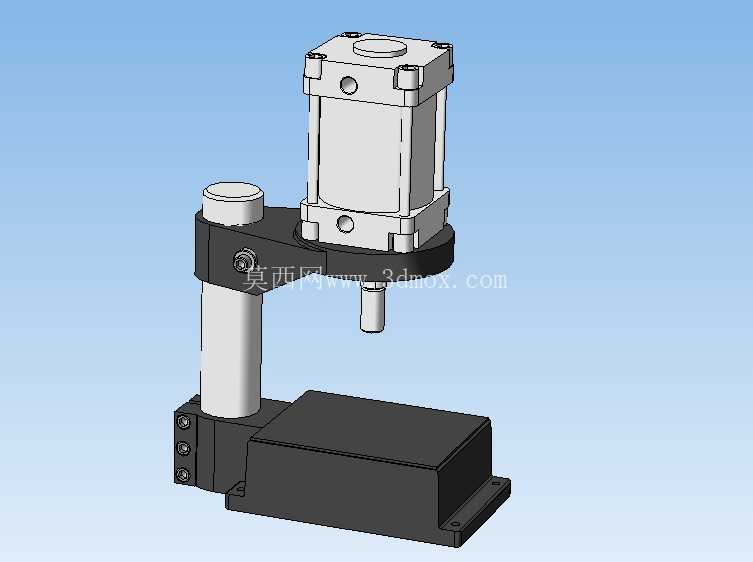

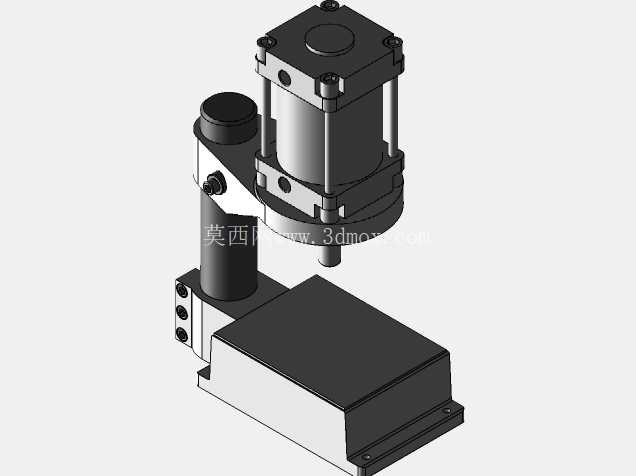

　　在小型零部件装配、五金件压合、电子元件引脚压接、小尺寸零件冲裁等轻载压力加工场景中，这类单柱立式气动压力机是车间工位上十分常见的作业设备，相比液压机它没有液压油泄漏污染的隐患，相比手动压床它的出力稳定、作业一致性更好，在电子组装、小五金加工、塑料制品铆接等工位的普及率很高。从结构布局来看，这套设备采用C型单柱开式结构，后侧的立式立柱作为主要承载支撑，上方横置安装标准气缸作为压力输出单元，下方的水平底座作为工件放置的工作台面，这种开式结构的优势是三个方向都可以开放上料，针对小型工件的手工上下料操作十分友好，不会像闭式机架那样存在操作空间的遮挡，适合小批量多品种的工位柔性作业。

　　气缸的选型匹配轻载作业的出力需求，缸径规格对应常规0.5-0.8MPa气源压力下，可以输出数百公斤到一吨以内的压合力，覆盖绝大多数小型零件的压装、铆接、浅冲压需求，气缸的活塞杆端部直接连接压头，没有额外的增力机构，结构简单可靠，日常维护只需要定期检查气缸密封件、更换气源处理三联件的滤芯即可，维护成本远低于液压类压力设备。立柱部分采用圆柱导向结构，上方的气缸安装支架通过锁紧机构固定在立柱上，可以根据加工工件的高度差异，上下调整支架的固定位置，适配不同高度的工装夹具与工件，调整完成后通过侧面的锁紧螺栓紧固，保证压合作业过程中支架不会出现位移。

　　底座部分采用箱式焊接结构，内部做加强筋处理，保证压合作业时底座不会出现变形，底座的底面预留安装孔，可以通过螺栓将整机固定在车间工作台或者专用机架上，避免大出力作业时设备出现晃动偏移，底座的上平面加工有定位槽或者螺纹孔，方便安装定制的工件定位工装，针对不同的加工零件只需要更换对应的定位夹具，就可以快速切换作业品类。气动控制部分的阀岛与控制元件集成安装在底座的箱型结构内部，外部只预留气源接口与操作按钮，整体外观整洁，不会有外露的管线被工件或者工具刮蹭损坏，操作逻辑采用双按钮启动的安全设计，避免操作人员单手误触导致的压手风险，部分工况下也可以搭配脚踏开关控制，解放操作人员的双手来摆放工件。从安装边界来看，这类小型气动压力机的占地面积很小，整机宽度不超过400mm，前后深度不超过500mm，高度根据气缸行程调整后一般在600-800mm区间，不需要专门的设备基础，直接放置在标准工作台上就可以投入使用，对车间的空间要求很低，适合在流水线旁设置独立的压装工位。设计过程中需要重点关注立柱与底座连接的刚性，因为C型架在压合作业时会存在一定的张口变形，需要通过加大立柱直径、增加连接部位的螺栓数量、在连接位置设置加强筋来控制变形量，保证压头的下压垂直度，避免压装过程中出现偏载导致的工件压装不合格、气缸活塞杆磨损加剧的问题。

　　压头部分与气缸活塞杆的连接采用浮动接头结构，可以抵消一部分工装加工、安装带来的同轴度误差，避免活塞杆承受径向力，延长气缸的使用寿命。这类设备的行程一般在50-100mm区间，针对绝大多数小型零件的压装行程都可以覆盖，如果有特殊的长行程需求，也可以更换对应行程的气缸，调整支架的安装位置即可适配，不需要改动主体的机架结构，拓展性很强。在实际生产场景中，这类设备常被用于轴承与小型壳体的压装、铜套与安装孔的压入、塑料卡扣的压合、线束端子的压接、薄金属片的冲孔与冲裁等作业，相比大型压力设备，它的能耗更低，作业时的噪音更小，不需要复杂的液压系统或者大功率电机驱动，只需要接入车间常规的压缩空气管路就可以工作，用能成本很低，而且气动元件的响应速度快，单次作业的循环时间很短，适合高频次的重复作业。针对不同的作业需求，还可以在压头位置加装压力传感器，搭配数显表来控制压装力的大小，避免压装力过大损坏工件，也可以加装位移传感器，控制压头的下压位置，实现定程压装，满足精度要求更高的压装作业需求。机架的表面采用喷塑处理，耐磨耐腐蚀，适合车间多油污、多粉尘的作业环境，日常清理只需要擦拭表面即可，不会出现锈蚀掉漆的问题。
