桌面级木材切割数控铣削加工设备

这款桌面式数控铣削设备的核心应用场景覆盖小型木工坊、个人创客工坊、模型制作工作室的软质材料加工需求，可完成实木板材、密度板、亚克力薄板的轮廓切割、平面铣削、浅槽雕刻、钻孔定位等多类加工工序，相比大型工业数控铣设备，它的占地空间更小，部署灵活，不需要专门的设备基础，放置在常规承重工作台面上即可完成安装调试，适配小批量定制化加工、教学实训、个人DIY创作等多种非大规模量产的加工场景。

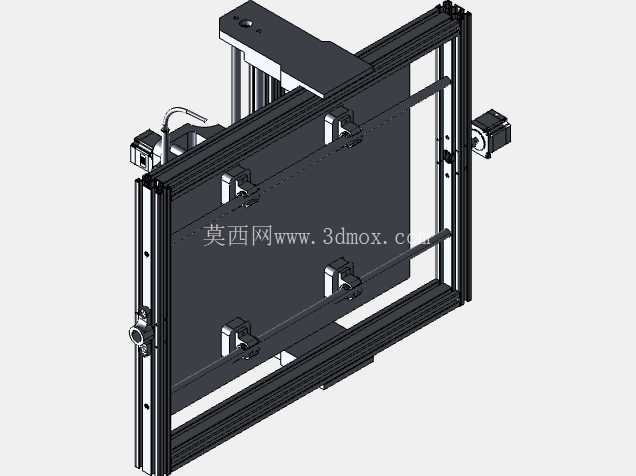

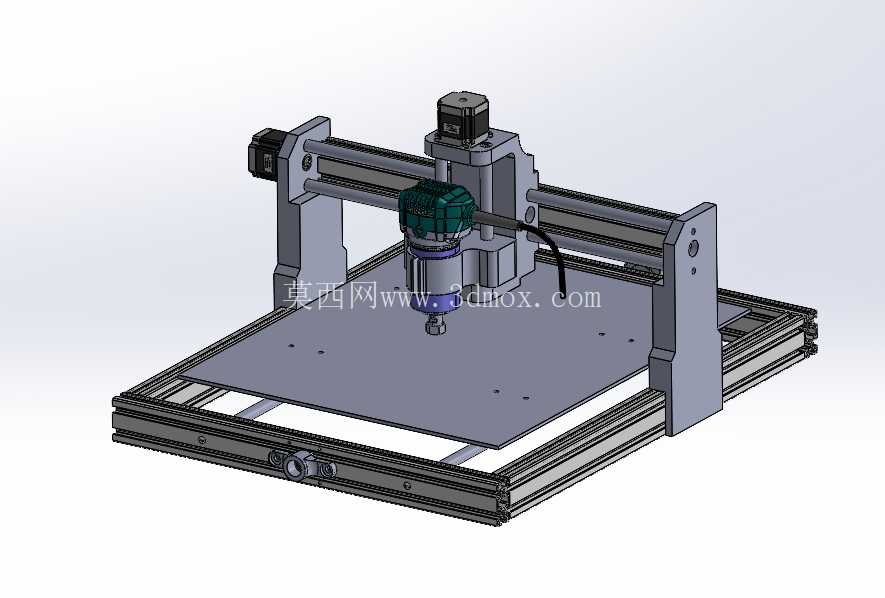

从功能特性来看，设备采用龙门式移动结构，加工过程中待加工板材固定在工作台面上，龙门组件沿Y轴方向做前后进给，主轴安装滑座沿X轴横梁做左右进给，主轴自身沿Z轴方向做上下进给，三轴均采用线性导轨作为运动导向部件，配合滚珠丝杠传动副保证进给运动的重复定位精度，主轴选用高速风冷电主轴，可适配不同直径的铣削刀具，针对木材、软塑料等低硬度材料加工时，可通过调整主轴转速、进给速度匹配不同材质的切削参数，避免加工过程中出现材料焦边、崩边、刀具断损等问题。设备的机架主体采用工业铝型材拼接组装，铝型材自带的T型槽结构可方便安装导轨、行程开关、拖链等各类附属部件，不需要额外做复杂的焊接、铣削加工，装配过程中可通过调整型材连接位置微调各轴的平行度与垂直度，降低装配难度，同时铝型材的自重较轻，设备整体移动搬运更为便捷，机架的连接部位采用角码与螺栓锁紧，长期运行过程中若出现结构松动，可快速重新锁紧校准，维护成本较低。

设计过程中优先考虑了加工行程与占地尺寸的平衡，工作台面有效加工范围为500mm×600mm，可覆盖常规小型木工制品、模型零件的加工尺寸需求，工作台面采用平整铝板作为基材，表面预留多组定位安装孔位，可配合压板、夹具固定不同形状的待加工工件，也可加装T型槽工作台扩展装夹方式。X轴横梁采用加厚铝型材搭配双侧支撑结构，避免主轴滑座移动到横梁中间位置时出现横梁下挠的问题，保证全行程范围内的加工精度一致性；Z轴滑座采用下沉式安装设计，缩短主轴伸出长度，提升Z轴运动的刚性，减少铣削加工过程中的主轴抖动问题。各轴的运动行程均设置了硬限位与软限位双重保护，硬限位采用行程开关安装在导轨两端，当运动部件触发行程开关时立即切断进给动力，避免运动超程造成部件碰撞损坏，软限位可在控制系统中设置行程边界，在程序运行过程中提前预判超程风险，提升设备运行的安全性。

设备的走线全部采用拖链收纳，X、Y、Z轴的电机线缆、主轴电源线、控制线均布置在拖链内部，避免运动过程中线缆被拉扯、磨损，延长线缆使用寿命。主轴的冷却采用风冷结构，不需要额外接水冷管路，简化设备的外接配套需求，仅需接通电源即可完成基础运行准备。设备的安装边界方面，整机外形尺寸在有效加工行程基础上预留了电机安装、拖链布置的空间，放置时需要在设备四周预留至少100mm的操作与维护空间，方便更换刀具、调整工件、日常检查部件状态，工作台面的承重需要满足设备整体重量加上加工工件重量的要求，避免台面变形影响加工精度。针对木材加工过程中产生的木屑问题，设备主轴位置预留了吸尘接口安装位，可外接小型工业吸尘器，在加工过程中及时吸走切削产生的木屑，避免木屑堆积在导轨、丝杠表面造成运动部件磨损，同时减少加工区域的木屑扬尘，改善操作环境。

在实际使用过程中，这款设备可兼容多种加工控制方案，用户可根据自身需求选配对应的控制系统，完成简单的G代码解析、运动插补运算，实现直线、圆弧等不同路径的切削加工，针对不同厚度的板材，可通过对刀操作设定Z轴加工原点，保证铣削深度的准确性。设备的各轴运动参数可根据加工材质进行调整，比如加工软木时可适当提高进给速度与主轴转速，加工密度板时可适当降低进给速度，减少刀具磨损，加工亚克力时需要配合专用刀具调整转速避免材料融化粘刀。整体结构设计兼顾了加工性能、装配难度、维护成本三个核心维度，没有采用复杂的一体化铸造结构，全部采用标准件与通用铝型材组装，用户在后期使用过程中若需要扩展加工行程、更换更高功率主轴，都可以通过更换对应长度的型材、调整传动部件长度来实现改造，具备较强的可扩展性，适合小型加工场景下的灵活使用需求。
