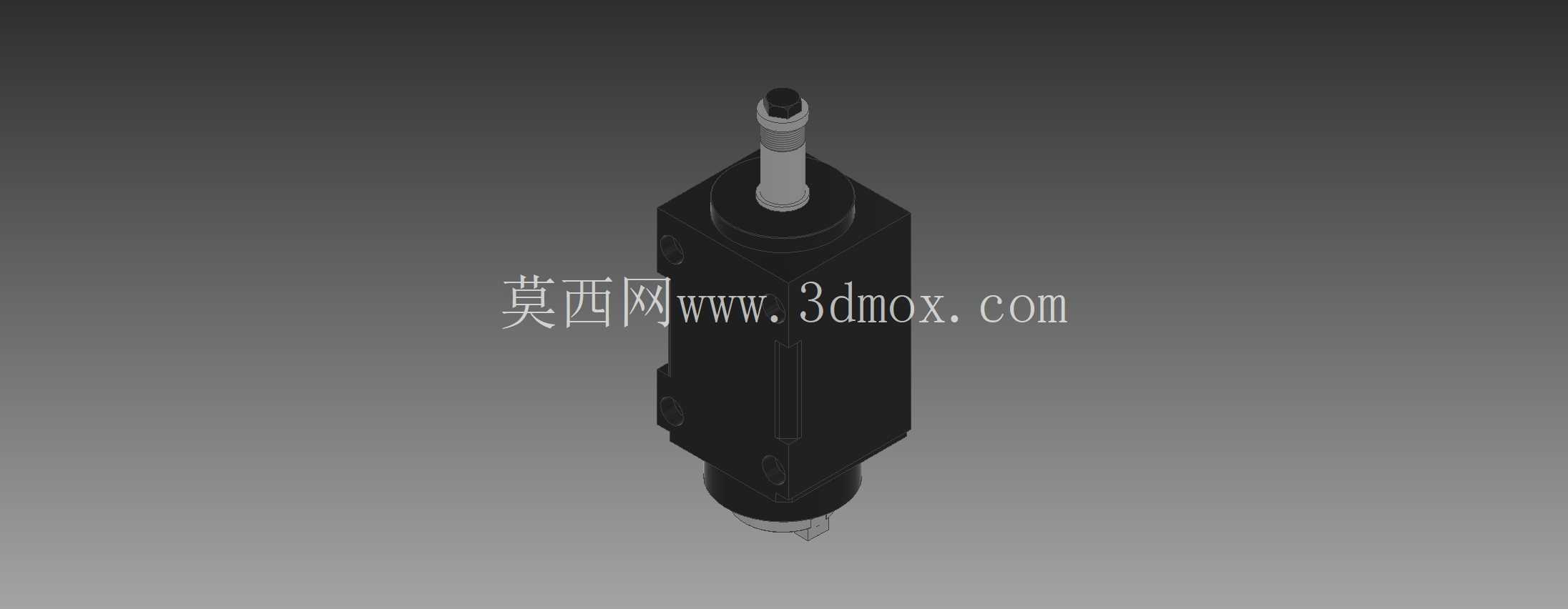

BT30锥度方形主轴总成结构设计

这款BT30锥度的主轴总成，是中小型钻铣类机床核心的执行部件，日常在立式数控铣床、台式钻床、小型加工中心的主轴单元改造、非标专机搭建场景里使用率极高，很多做小型五金件加工、模具钢精雕、铝件钻孔攻丝的车间，在设备升级或者自制专机的时候，都会优先选用这类结构紧凑的方形本体主轴。从实际安装适配的角度来说，方形的本体设计相比传统圆形主轴壳体，在安装固定的时候有天然的优势——四个安装平面可以直接靠紧安装座的定位面，不需要额外做弧形抱箍的适配加工，安装时的同轴度调整更便捷，侧面预留的多个螺纹安装孔，可以适配不同方向的安装支架，不管是垂直安装在立式机床的滑枕上，还是水平布置做卧式钻孔的动力头，都能找到合适的固定点位，不会出现圆形主轴锁紧后容易打滑偏转的问题。

从功能特性来看，这款主轴采用标准BT30的30号锥度接口，和市面上通用的BT30刀柄、ER夹头、钻夹头接杆都能完美适配，不需要定制特殊的刀具连接部件，日常换刀的时候，只要配合对应的拉钉结构就能实现刀具的锁紧，锥面配合的精度可以保证刀具装夹后的径向跳动控制在合理范围内，满足普通铣削、钻孔、铰孔加工的精度要求。主轴的伸出轴端做了标准的轴颈设计，可以适配对应的同步带轮或者联轴器，不管是用皮带传动做高转速的轻切削，还是用联轴器直连伺服电机做重切削的低速大扭矩输出，都能匹配对应的传动方案。

在设计思路上，这款主轴总成采用了集成化的壳体结构，把主轴轴承的安装腔、传动端的密封结构、本体的安装基准都整合在一个方形的壳体内部，减少了分体式壳体的拼接误差，壳体上预留的多个沉头孔，既可以用来做端盖的固定，也可以作为安装时的定位销孔，在做三维建模的时候，这些安装孔的位置都严格按照通用机床的安装尺寸规范设计，孔距公差控制在装配允许的范围内，避免用户安装的时候出现孔位不对需要重新打孔的问题。主轴的内部轴承位设计了对应的台阶定位结构，前后轴承的安装跨度经过合理计算，既能保证主轴高速转动时的刚性，也能避免跨度过大导致的主轴端部挠曲变形，在承受铣削的径向力的时候，主轴的变形量可以控制在精加工允许的范围内。

从安装边界尺寸来看，方形本体的边长尺寸适配中小型机床的滑枕安装空间，不会因为本体过大导致和机床的防护罩、Z轴拖板产生运动干涉，主轴的总长度在满足内部轴承安装、刀具拉钉行程的前提下做了优化，伸出端的轴伸长度可以适配标准的皮带轮安装位置，尾部的结构预留了拉刀机构的安装空间，如果是做自动换刀的机型，可以在尾部加装对应的打刀缸结构，如果是手动换刀的简易机型，也可以直接加装锁紧螺母实现手动换刀，不需要额外改动壳体的主体结构。

在实际应用场景里，这类主轴除了用在标准的钻铣机床上，很多做非标自动化设备的厂商也会把它作为钻孔、铣削的动力头，集成在自动化生产线的工位上，比如在五金零件的自动加工线上，用这款主轴搭配进给滑台，完成零件的钻孔、铣平面工序，因为它的方形本体安装方便，不需要复杂的调整就能保证主轴的垂直度，相比圆形主轴的动力头，安装调试的时间能缩短不少。另外在做旧机床改造的时候，很多老式钻床的主轴磨损后精度下降，直接更换这款集成式的主轴总成，不需要重新加工主轴箱的安装孔，只要做一个简单的过渡连接板就能完成安装，能快速恢复设备的加工精度，改造成本远低于更换整个主轴箱。

在结构细节上，主轴的前端做了对应的密封结构设计，可以防止加工时的切削液、铁屑进入主轴轴承内部，延长轴承的使用寿命，壳体上的多个通孔既可以作为装配时的顶丝孔，也可以用来安装润滑油管，实现主轴轴承的定期润滑维护，不需要拆开主轴端盖就能完成注油操作，日常维护的便捷性很高。主轴的锥孔部分做了淬火处理，硬度满足长期装夹刀具的耐磨要求，不会因为频繁换刀导致锥孔划伤、精度下降。
