机床快换式刀架适配连接结构

在数控车床、普通卧式车床的日常批量加工场景里，换刀等待时间一直是影响单件加工节拍的核心因素之一，传统四方刀架每次更换刀具都需要松开压块、调整刀具伸出长度、重新打表找正再锁紧，小批量多品种加工时，这类辅助时间甚至能占到总加工时长的三成以上，刀架快速适配器就是针对这一痛点设计的快换连接部件，直接安装在机床原有刀架的安装位上，不需要对原有刀架做破坏性改装，就能实现外接刀具的快速换装。

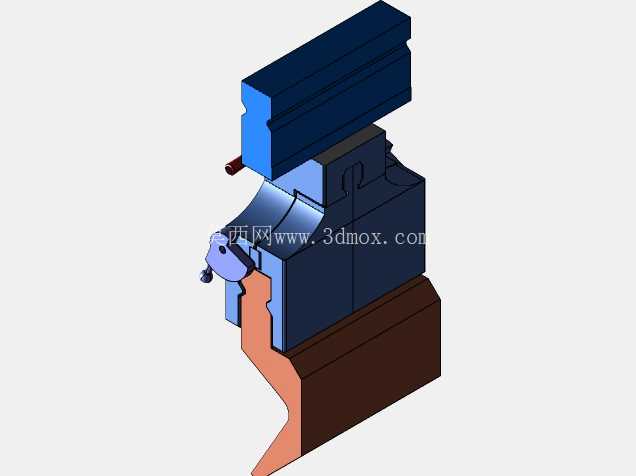

从结构设计逻辑来看，这个适配器采用了阶梯式定位止口作为主定位基准，和刀架安装面贴合的一侧做了带锁紧卡槽的定位凸台，安装时只需要将凸台卡入原有刀架的T型槽内，通过侧面的红色快锁插销完成周向固定，不需要像传统刀座那样拧动多颗压紧螺栓反复调整，插销的锁紧行程做了限位设计，推入到位后会自动卡入锁止槽，不会因为机床加工时的振动出现松脱，拔出时只需要按下插销尾部的解锁按钮就能直接抽出，整个换刀过程不需要额外使用扳手类工具。

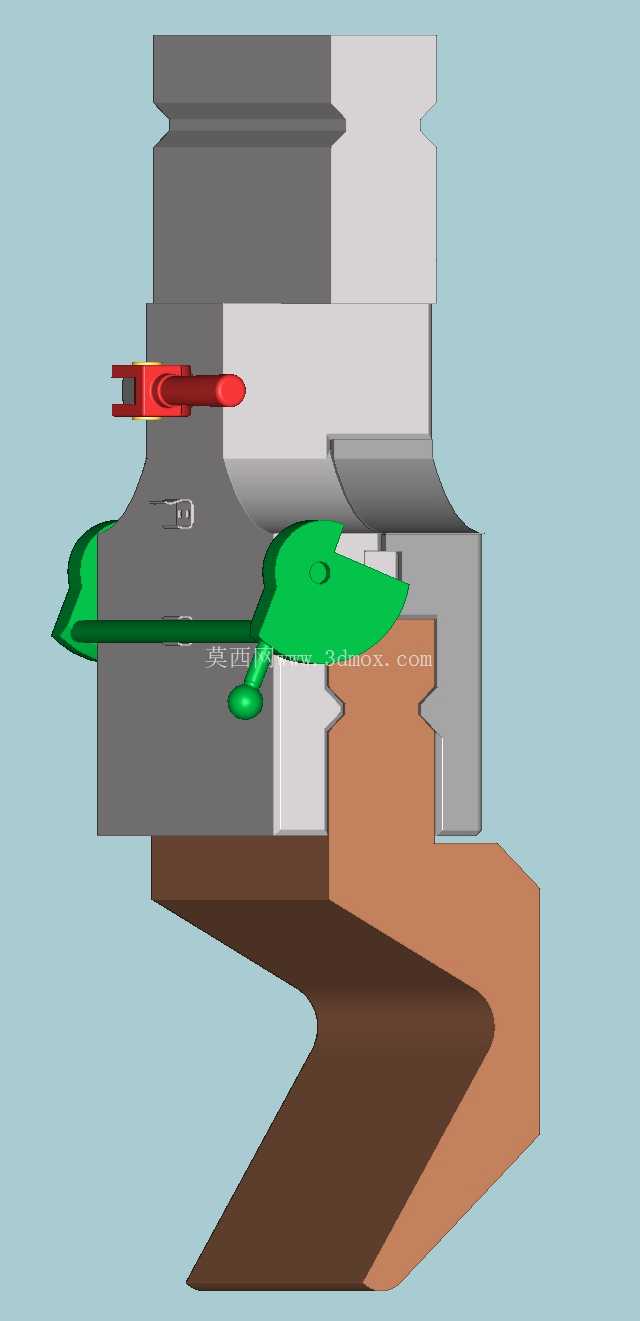

适配器的刀具安装侧做了多规格的定位型面，绿色的快换压板采用偏心锁紧结构，压板的回转中心和安装面之间做了1.5mm的偏心距，当压板转动到锁紧位置时，会自动将装入的刀具柄部压紧在定位槽内，不需要调整压紧螺栓的行程，不同厚度的刀具柄部只要在适配的尺寸范围内，都能通过偏心结构的自适应行程完成压紧，压板的边缘做了圆弧过渡，避免换刀时剐蹭操作人员的手部，同时压板表面做了防滑滚花，戴劳保手套操作时也能顺利转动压板完成锁紧或解锁。

从安装边界尺寸来看，这个适配器的总高度控制在原有标准刀座的高度公差范围内，安装后不会改变机床原有的刀尖高度基准，不需要重新调整机床的坐标系参数，适配器的侧向伸出长度比传统刀座缩短了12%，加工长轴类零件时不会和工件、尾座顶尖产生运动干涉，定位止口的配合公差选用H7/h6的间隙配合，既能保证换装时的顺畅度，又能将重复定位精度控制在0.02mm以内，满足绝大多数车削加工的精度要求，不需要每次换刀后重新对刀。

在实际应用场景中，这类适配器可以搭配不同规格的刀夹使用，外圆车刀、切断刀、内孔刀、螺纹刀都可以预先装在对应的刀夹上调整好伸出长度，需要换刀时只需要松开原有刀夹的锁紧，将预调好的刀夹装到适配器上，通过偏心压板和侧插销完成固定就能直接开始加工，把原本需要在机床上完成的对刀、调整步骤转移到机床外的预调台上完成，能大幅压缩机床的停机等待时间，尤其是在加工小批量、多工序的零件时，一次装夹工件就能通过快速换刀完成所有工序的加工，避免多次装夹带来的定位误差。

结构细节上，适配器的主体采用和机床刀架同等级的铸铁材质，经过时效处理消除内应力，长期承受切削冲击力也不会出现变形，定位面和锁紧接触面都做了淬火处理，表面硬度达到HRC45以上，反复拆装也不会因为磨损降低定位精度，插销和偏心压板的运动部件都做了润滑槽设计，日常维护时只需要定期注入少量润滑脂就能保证动作顺畅，不会出现卡滞问题，适配器的底部和刀架接触的面做了网格状的防滑纹，锁紧后能增大接触摩擦力，避免重切削时出现刀座移位的问题。

设计过程中也充分考虑了不同机床刀架的兼容性，定位凸台的宽度尺寸适配市面上绝大多数卧式车床的标准T型槽规格，不需要额外加工转接板就能直接安装，锁紧插销的位置做了可调设计，针对不同槽距的刀架，可以微调插销的安装位置来适配，不需要对适配器本体做二次加工，刀具安装侧的定位槽宽度覆盖了常用的20mm、25mm方柄车刀的安装尺寸，不需要加装垫片就能直接装夹标准规格的车刀，对于非标准规格的刀具，也可以通过加装过渡套的方式完成装夹，适配性较强。

从受力角度分析，这个适配器的受力路径做了优化，切削时产生的径向力和轴向力直接通过阶梯止口传递到机床刀架本体上，锁紧插销和偏心压板只需要承担锁紧力，不需要承受主切削力，避免了锁紧部件长期受力出现变形或断裂的问题，在进行大切深的重切削加工时，结构刚性也能满足使用要求，不会出现让刀、振刀的问题，加工出的零件表面粗糙度和使用传统刀座时没有明显差异。
