轴类安装固定支撑座TA结构设计

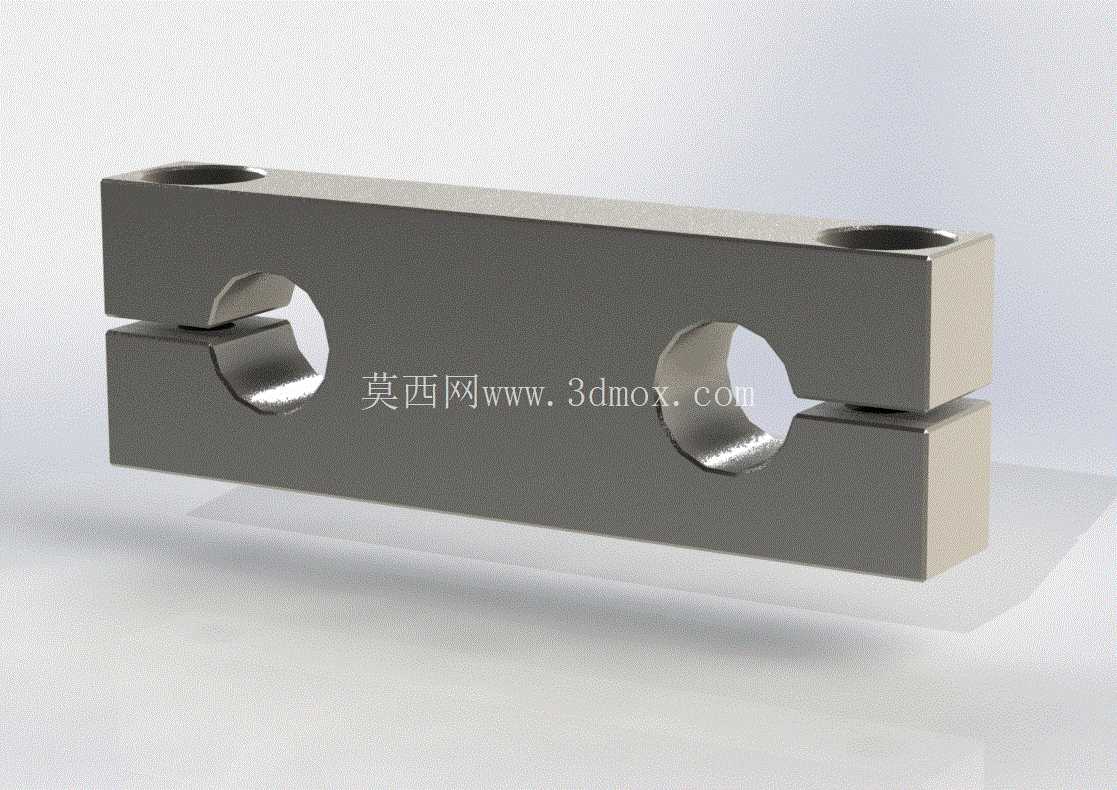

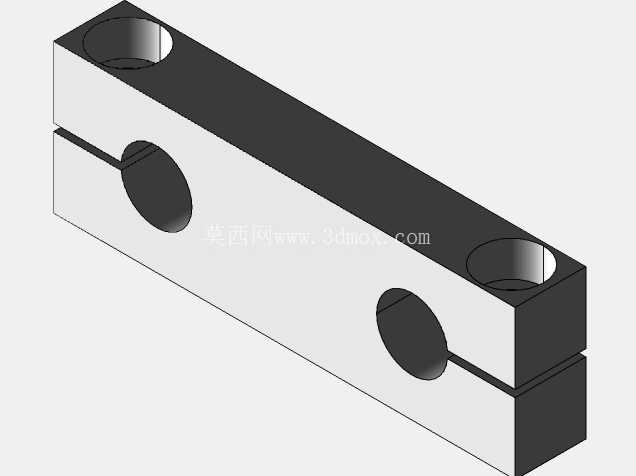

　　从结构细节来看，支撑座主体采用长方体块状构型，整体加工基准面为底部的平整安装面，两个沉头安装孔分别布置在座体长度方向的两端，安装孔的中心距、沉孔深度都经过公差匹配，适配常用的内六角圆柱头螺钉规格，安装时可以直接将座体固定在设备的安装基板、铝型材框架或者机加工安装平台上，安装面的平面度公差控制在合理范围，避免安装后出现座体倾斜导致轴系卡滞的问题。座体上设置的两个轴孔为同轴设计，孔壁的加工精度直接决定轴件的回转顺畅度，开口槽从座体侧端面贯通至轴孔位置，将轴孔所在的座体部分分割为上下两个夹持臂，当锁紧螺钉拧紧时，上下夹持臂产生弹性形变抱紧穿入孔内的轴件，这种抱紧固定的方式不需要在轴件上额外加工键槽、定位台阶，光轴就能直接实现固定，同时也可以根据实际需求调整轴件的轴向位置，适配不同的安装间距需求，在一些需要频繁调整轴件伸出长度的调试场景下，这种结构的适配性远高于固定式轴支撑。在自动化传动、小型加工设备以及3D打印设备的轴系布局中，这类开口式轴支撑座是承担径向载荷、限定轴件径向窜动的核心基础构件，区别于整体式轴承座的封闭结构，开口夹持的设计逻辑完全围绕快速装拆、同轴度微调的实际工况需求搭建，不需要将整根轴从端部穿入安装位，只需要松脱夹持段的锁紧力，就能将轴件从侧面卡入支撑孔内，大幅降低长轴、多支撑点轴系的装配难度，尤其是在设备后期维护更换轴件、调整轴系位置时，不需要拆解轴端连接的同步轮、齿轮、联轴器等传动部件，就能完成支撑座的拆装或位置调整，能有效减少设备停机维护的工时。

　　在实际选型应用中，这类支撑座常搭配直线光轴、导向轴使用，既可以作为回转传动轴的径向支撑，也可以作为直线运动轴的滑动支撑基座，在小型输送设备、桌面级加工设备、自动化检测工装的结构中应用十分广泛，比如在3D打印机的X轴、Y轴导向系统中，这类支撑座可以固定光轴的两端，为运动喷头提供稳定的导向基准；在小型传送带设备中，支撑座可以固定从动辊的轴端，配合张紧结构调整皮带的张紧度；在工装夹具的导向结构中，这类支撑座可以为导向轴提供稳定的支撑，保证夹具开合过程的运动直线度。设计这类支撑座的三维模型时，首先要明确适配的轴径尺寸，根据轴径确定轴孔的基本尺寸、公差配合要求，作为抱紧式支撑，轴孔的初始直径要略小于适配轴径，保证锁紧后有足够的抱紧力，同时要核算开口槽的宽度、夹持臂的厚度，避免锁紧时夹持臂的应力超过材料的屈服强度导致塑性形变，失去夹持能力；安装孔的位置要避开轴孔和开口槽的应力集中区域，保证螺钉锁紧时座体的受力均匀，不会出现局部变形导致轴孔同轴度偏差。

　　座体的长度、宽度、高度尺寸需要结合安装空间的边界条件确定，两端安装孔的中心距要保证安装后有足够的支撑稳定性，避免轴件受载时座体出现倾覆；轴孔的中心高尺寸要和配套的传动部件、运动部件的安装高度匹配，保证轴系安装后和其他部件的位置度符合设计要求，比如和联轴器连接时，要保证两个对接轴的中心高一致，避免出现偏心导致的传动振动、部件磨损加快的问题。从材料选型的角度，这类支撑座常采用铝合金或者45号钢加工，铝合金材质重量轻、加工性能好，适合桌面级设备、载荷不大的应用场景，表面做阳极氧化处理后可以提升耐磨性能和抗腐蚀能力；45号钢材质的支撑座强度更高，适合载荷较大、冲击较强的工业设备场景，表面做发黑或者镀锌处理提升防锈能力。

　　在三维建模过程中，需要重点关注开口槽的位置、轴孔和安装孔的位置公差，建模时要预留加工余量的参考，同时要考虑装配干涉问题，比如锁紧螺钉的头部不能突出座体表面，避免和周边运动部件产生刮擦，安装螺钉的沉孔深度要保证螺钉拧紧后头部不高于安装面，保证座体和安装基面完全贴合。这类支撑结构的设计看似简单，实则直接影响整个轴系的运行稳定性，如果轴孔同轴度偏差过大，会导致轴件回转时出现卡顿、摩擦阻力增大的问题，长期运行会加剧轴件和孔壁的磨损，甚至出现轴件弯曲变形的情况；如果抱紧力不足，设备运行过程中轴件会出现窜动、偏转，导致传动精度下降，影响设备的加工或者运行精度；如果安装孔的位置偏差过大，会导致装配时螺钉无法顺利穿入，或者强行锁紧后座体出现内应力，长期使用后出现形变。
