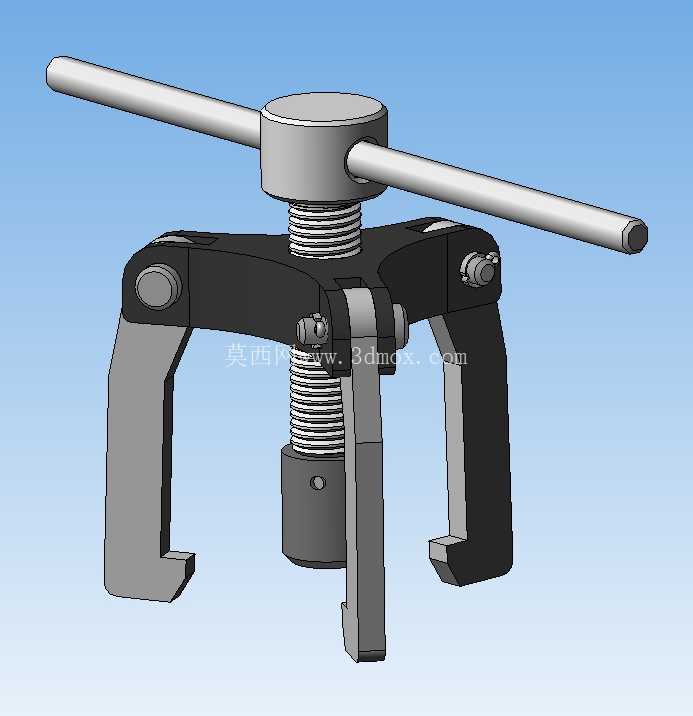

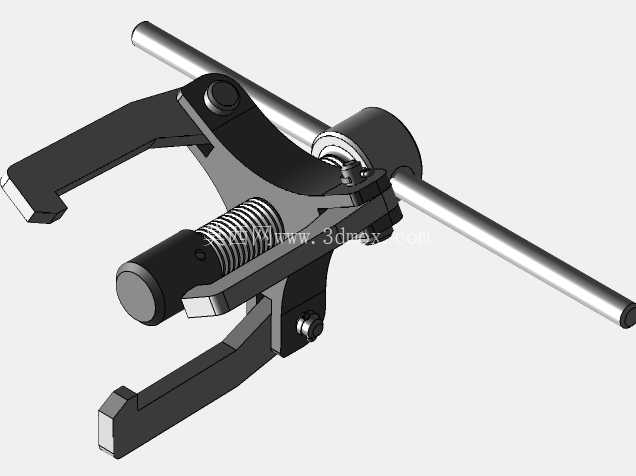

在设备运维与机械装配场景中,过盈配合轴承的拆卸一直是一线维修人员高频面对的作业环节,传统敲击、撬别拆卸方式极易造成轴承外圈、轴颈表面损伤,甚至导致配套安装的轴承座孔变形,直接缩短设备检修后的运行寿命,三爪式轴承拉拔器正是针对这类痛点设计的专用手动拆卸工装。从结构设计逻辑来看,这款拉拔器采用中心螺杆施压、三爪同步勾拉的受力架构,顶部横向穿装的长操作杆利用杠杆原理放大输入扭矩,作业时无需额外配套大规格扳手,单人即可完成施力操作,长杆的长度经过受力核算,既保证常规成年男性手臂发力时能输出足够的轴向顶推力,又避免杆长过长导致施力过载损坏螺杆螺纹。
中心施压螺杆采用梯形传动螺纹设计,相比普通三角螺纹具备更高的承载能力与自锁性能,施力过程中不会出现受力回退的情况,螺杆底端与轴端接触的位置设计有圆柱形压头,压头端面做了平面度处理,接触轴端时不会出现应力集中刮伤轴头中心孔的问题,压头与螺杆主体采用活动连接结构,旋转螺杆施压时压头可保持相对静止,避免跟转摩擦轴端表面。三个拉爪采用铰接式连接结构,与顶部的滑动架配合可实现一定范围的开合角度调整,能够适配不同外径尺寸的轴承拆卸需求,拉爪的勾持端做了加厚与直角勾边处理,勾住轴承内圈或外圈端面时,接触面积足够大,不会因为局部压强过高崩裂轴承套圈,也不会出现滑脱的安全隐患。
拉爪的铰接销轴采用过盈压装配合,长期反复受力也不会出现销轴松脱、旷量变大的问题,三个拉爪的安装位置沿中心螺杆轴线呈120度均匀分布,受力时三个爪的拉力保持同轴同步,不会出现偏载拉歪轴承、导致轴颈表面拉伤的情况。从安装边界与适配范围来看,这款拉拔器的开合行程覆盖了常规中小型设备配套的深沟球轴承、圆锥滚子轴承、圆柱滚子轴承的外径尺寸,作业时只需将三个拉爪调整至对应开度,勾住待拆卸轴承的对应端面,将中心螺杆的底端对准轴端的中心位置,缓慢旋转顶部的操作杆带动螺杆进给,即可平稳将轴承从轴颈上拉出,整个施力过程的轴向力与轴的中心线保持重合,不会对轴本身造成额外的弯曲载荷。
相比两爪式拉拔工具,三爪结构的对中性更好,尤其适合轴端伸出长度较短、轴承安装位置靠近轴肩的作业场景,不会因为拉爪偏斜导致卡滞。在实际车间运维场景中,这类工具常被用于电机检修、减速机维护、泵类设备拆解、机床传动部件更换等作业环节,除了拆卸轴承之外,调整拉爪的勾持位置还可用于拆卸过盈配合的皮带轮、齿轮、轴套等零部件,具备一定的通用性。结构设计上所有受力部件均采用调质钢材加工,表面做发黑防锈处理,适合车间复杂多油污的作业环境长期存放使用,整体结构没有易损的小零件,日常维护仅需定期在螺杆螺纹位置涂抹少量润滑脂,即可保证传动顺畅,不会出现螺纹卡滞、锈蚀拧不动的问题。拉爪的臂长经过尺寸优化,既保证足够的拉拔行程,能够将轴承从配合轴段完整拉出,又不会因为臂长过长导致整体结构笨重,单人即可手持操作,适配设备旁狭窄的检修空间,不需要额外的吊装辅助设备。在建模过程中,所有铰接位置的配合间隙都按照实际机加工的公差带进行预留,既保证活动部件转动灵活无卡滞,又不会因为间隙过大导致受力时晃动偏载,螺杆的螺纹参数、拉爪的受力截面尺寸都经过强度校核,能够承受额定拆卸力下的载荷,不会出现螺杆弯曲、拉爪断裂的失效问题。
