多级啮合传动齿轮组结构设计

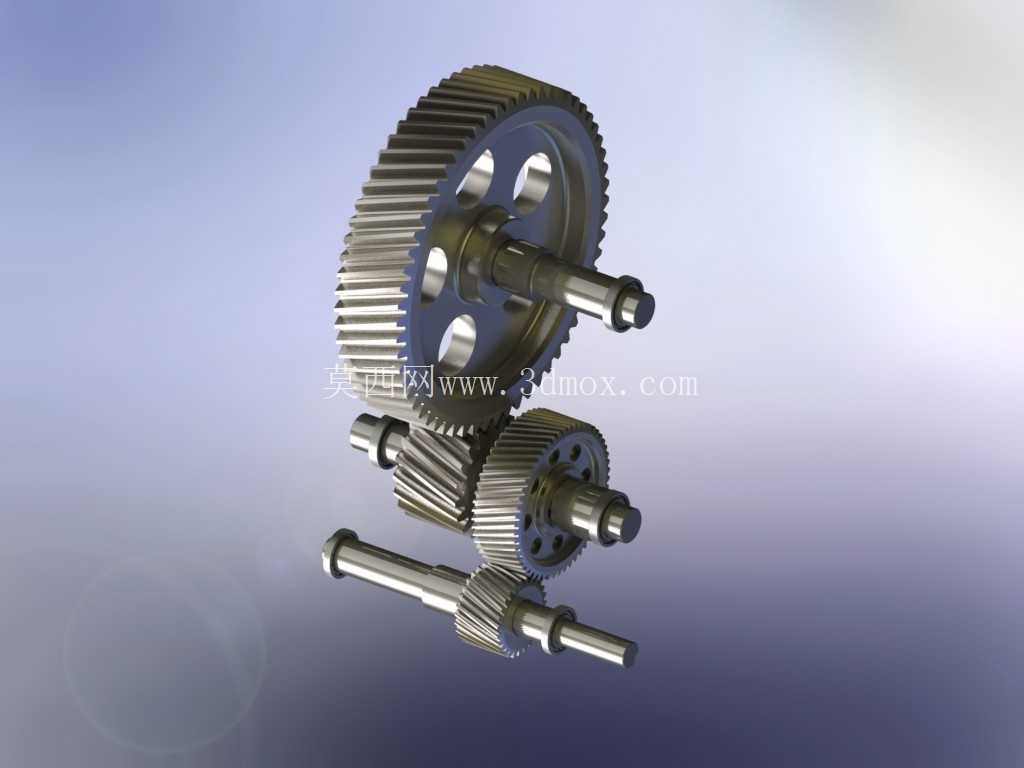

这套多级啮合的齿轮传动结构，在常规中小功率传动场景里适配性极强，不管是小型输送线的动力传递、轻工设备的转速匹配，还是小型工装夹具的扭矩输出单元，都能找到对应的应用位置。做结构设计的时候最先要敲定的是传动比分配，不能把总减速比全压在某一对啮合齿轮上，不然单级齿轮的负载会远超齿面接触强度阈值，运行没多久就会出现点蚀甚至断齿问题，这套结构里把不同模数的大小齿轮做阶梯排布，大直径的主从动齿轮承担低转速大扭矩的输出端，小模数的双联齿轮组做中间级的转速过渡，每一级的齿宽都做了对应匹配，高速级齿宽略窄避免偏载，低速级齿宽加大提升承载冗余。

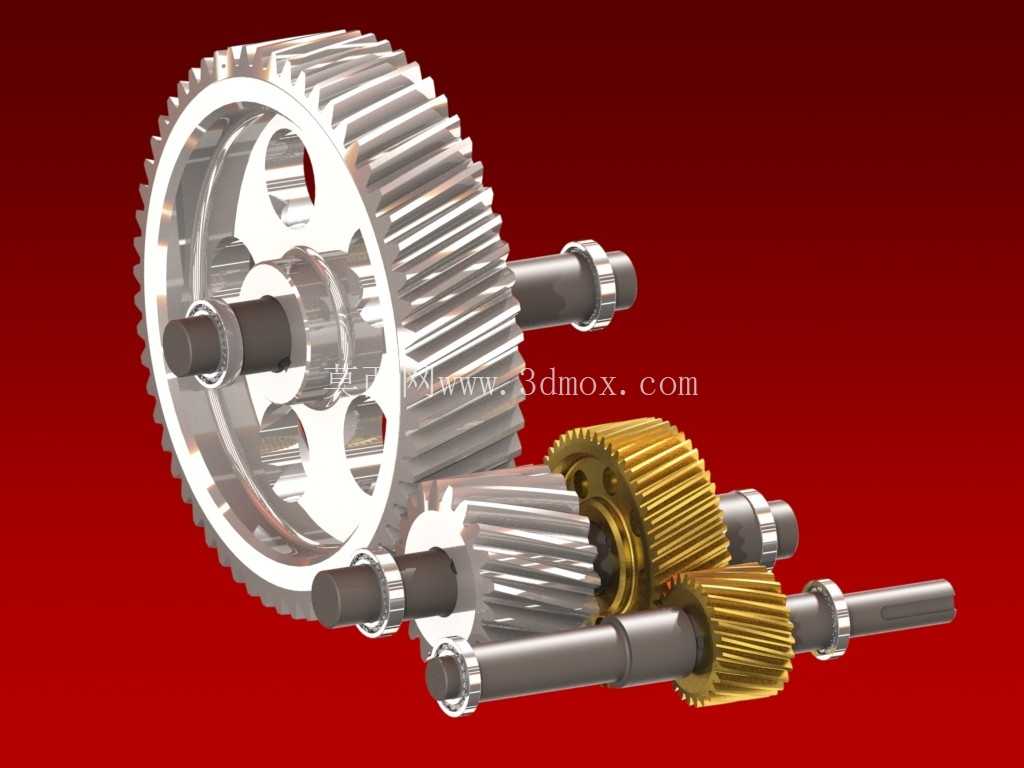

从安装边界来看，这套齿轮组的轴系排布采用平行轴布局，所有齿轮的回转中心都在同一安装基准平面上，安装时不需要额外调整轴系夹角，只要保证各轴的平行度公差在0.02mm以内，就能避免啮合时出现单侧卡滞、齿面磨损不均的问题。齿轮的内孔和轴的配合选用过渡配合，搭配轴用挡圈做轴向限位，不需要额外设计复杂的锁紧结构，装配时直接压装即可，后期维护拆换也很方便。大齿轮上做的镂空减重孔不是随意开设的，每个孔的位置都经过动平衡校核，避开了齿根对应的应力集中区域，既减轻了整体转动惯量，启停时的冲击更小，也不会削弱齿轮本身的结构强度，镂空的边缘都做了倒角处理，避免装配时割伤操作人员，也减少了转动过程中的风阻噪音。

齿形设计上采用的是标准渐开线齿廓，压力角选的是通用的20度，齿顶高系数取标准值，这样的参数选型不需要定制特殊的加工刀具，普通的滚齿、插齿设备就能完成加工，量产时的加工成本能压到很低。啮合侧隙留的是常规传动的标准侧隙，既不会因为侧隙过大导致正反转时出现空程误差，也不会因为侧隙过小在热胀状态下出现卡齿问题。双联齿轮的两个齿圈做了同轴度约束，同轴度公差控制在0.015mm以内，避免运转时出现周期性的啮合冲击，带动整个传动组产生振动。

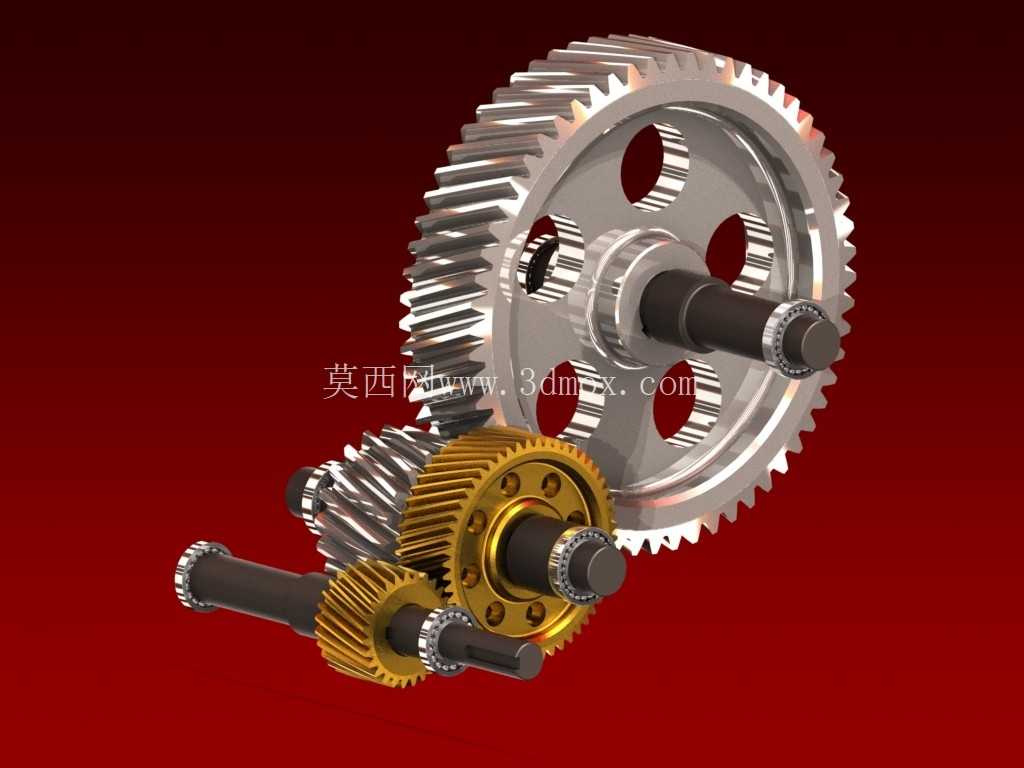

实际使用场景里，这套齿轮组可以直接整合进小型减速箱的壳体里，输入端连接驱动电机，输出端连接作业负载，能把电机的高转速低扭矩输出转换成作业端需要的低转速大扭矩，适配那些对安装空间有要求、不需要超大传动功率的设备。设计时特意把不同层级的齿轮做了材质区分，大扭矩输出的大齿轮选用40Cr调质处理，齿面做高频淬火，硬度达到HRC45-50，兼顾芯部韧性和齿面耐磨性；中间传递的小齿轮选用20CrMnTi做渗碳淬火，硬度更高，能承受高速啮合时的摩擦损耗，不同材质的搭配也能避免同材质齿轮啮合时容易出现的胶合问题。

轴的设计上，每根轴的轴肩位置都做了对应的轴承安装位，选用标准深沟球轴承做回转支撑，轴承外圈和箱体的安装孔采用间隙配合，方便装配时压入，轴承内侧靠轴肩定位，外侧用轴承端盖压紧，端盖上预留的密封槽可以加装毛毡密封圈，避免箱体内的润滑油泄漏，也能阻挡外部的粉尘碎屑进入啮合区域。齿轮和轴之间通过平键传递扭矩，键槽的位置选在齿轮受力的对称方向，避免键槽位置削弱轴的抗扭强度，平键选用标准A型平键，采购和替换都很方便。

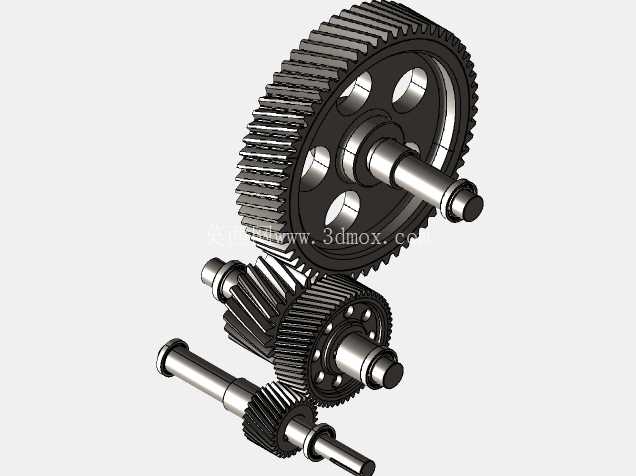

在做三维建模的时候，每一个齿的齿廓曲线都严格按照渐开线生成公式做参数化驱动，齿根的过渡圆角也按照加工工艺的要求做了对应设置，没有出现建模时常见的齿根尖角问题，避免后续做有限元分析时出现应力集中的假阳性结果，也能直接对接后续的数控加工编程，不需要再做模型修复。整个齿轮组的装配约束完全按照实际装配逻辑添加，齿轮之间添加了机械配合里的齿轮啮合约束，转动输入端的齿轮时，整个传动链的所有齿轮都能按照设定的传动比同步转动，可以直接用来做运动仿真，验证传动过程中有没有干涉问题，检查齿轮在转动到各个角度时，齿顶和相邻齿轮的齿根、轴套、挡圈这些部件有没有碰撞，提前把设计阶段的干涉问题排除掉，减少后续打样时的修改次数。

很多新手做齿轮组设计的时候容易忽略润滑结构的预留，这套结构在箱体对应的齿轮啮合位置预留了油道开孔，装配后可以通过油道加注润滑脂或者润滑油，齿轮转动时能把润滑油带到各个啮合面，形成持续的油膜，降低齿面的磨损速度，延长整套传动结构的使用寿命。另外在安装尺寸的预留上，各齿轮的齿顶圆和箱体内壁之间留了不小于5mm的间隙，避免齿轮转动时的窜动蹭到箱体内壁，也给润滑油的循环留出了足够的空间。
