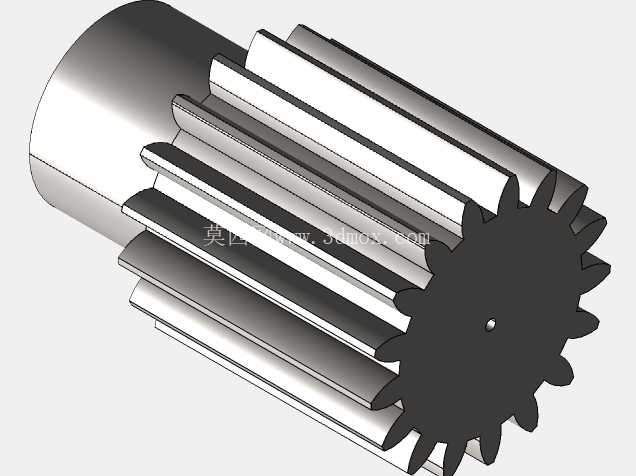

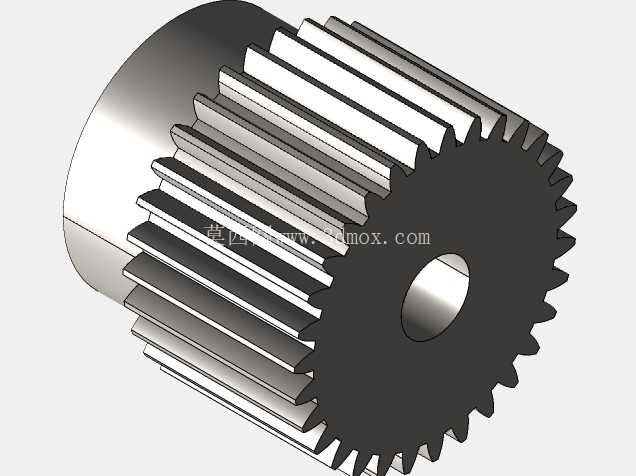

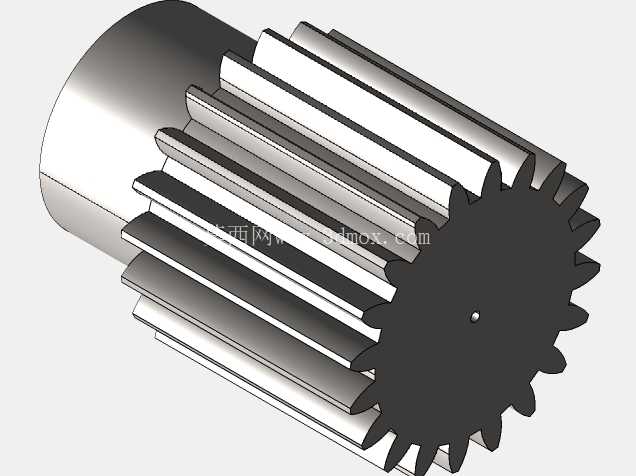

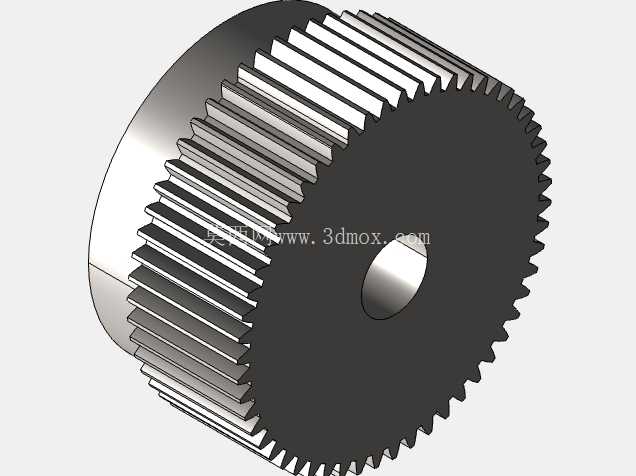

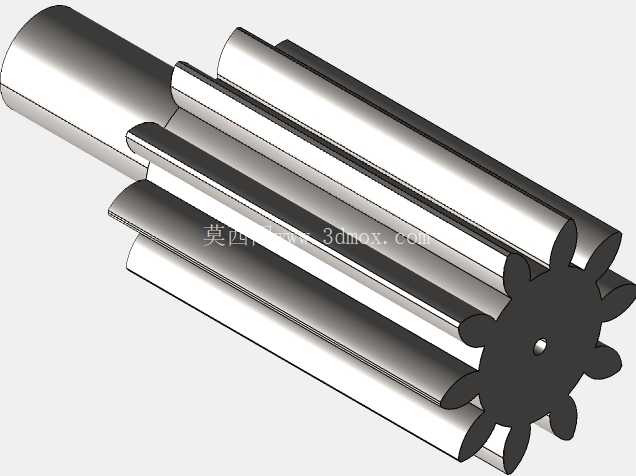

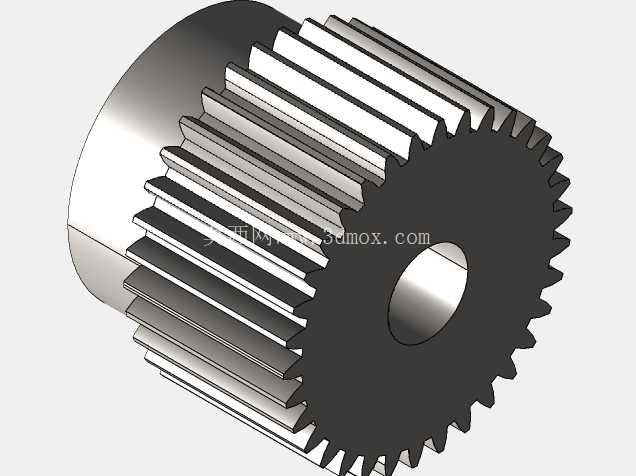

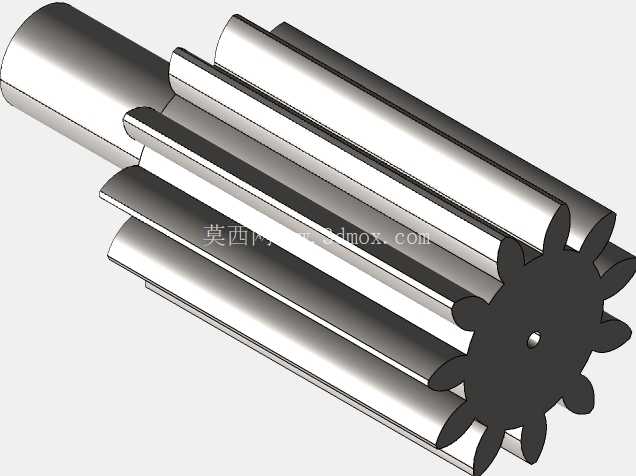

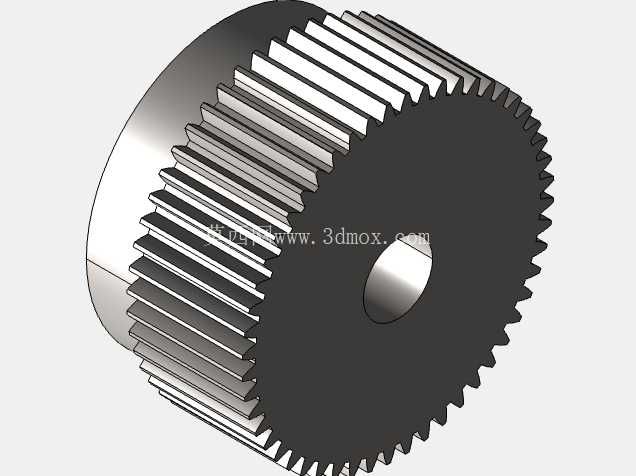

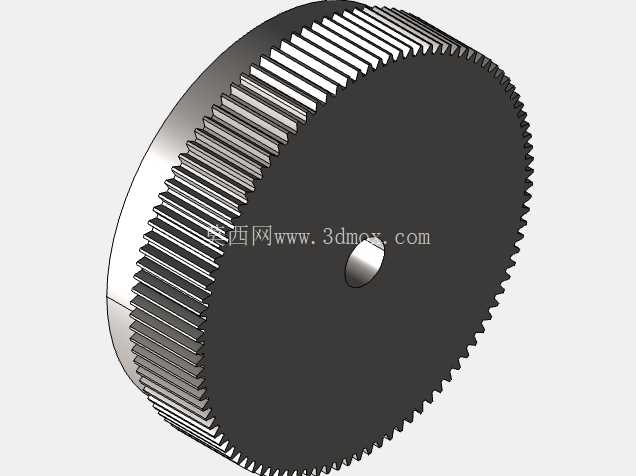

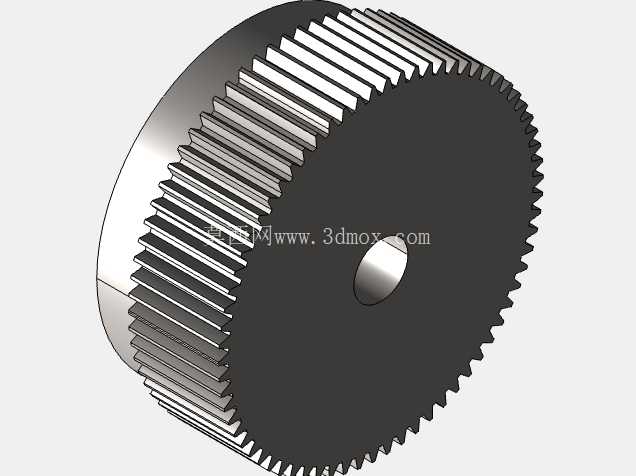

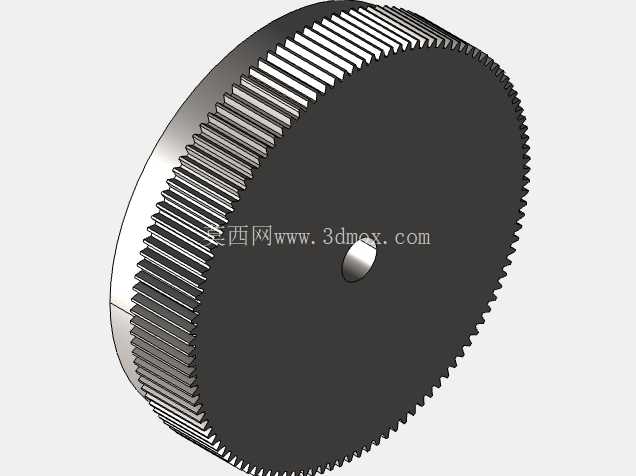

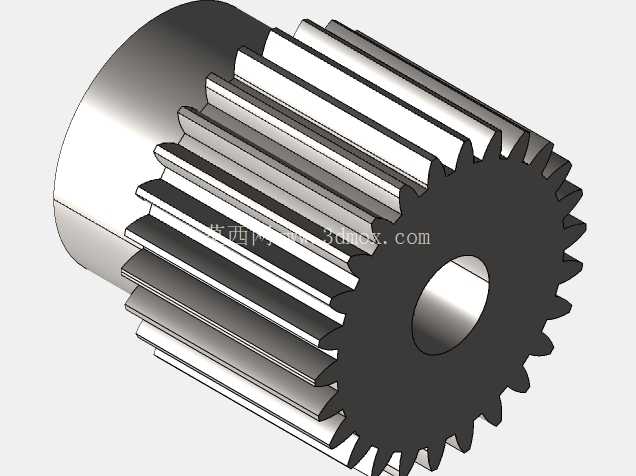

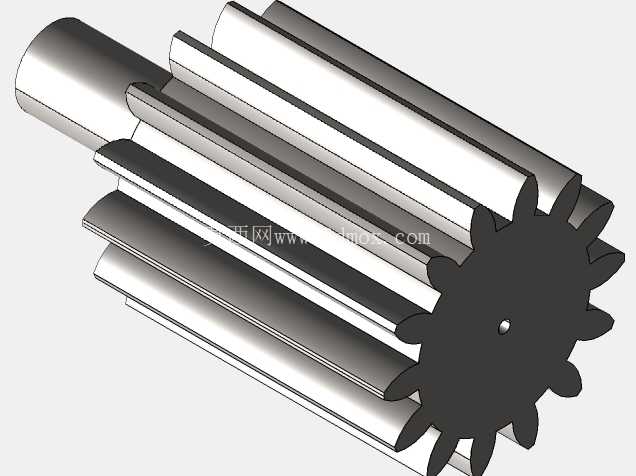

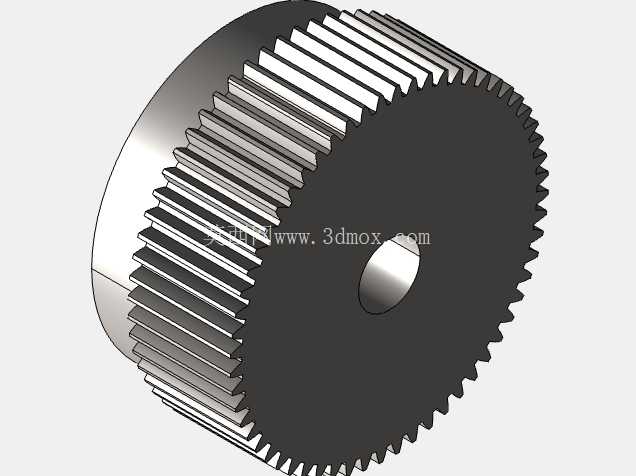

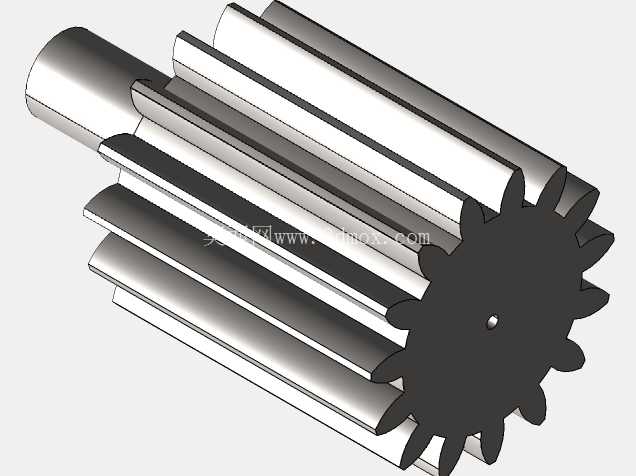

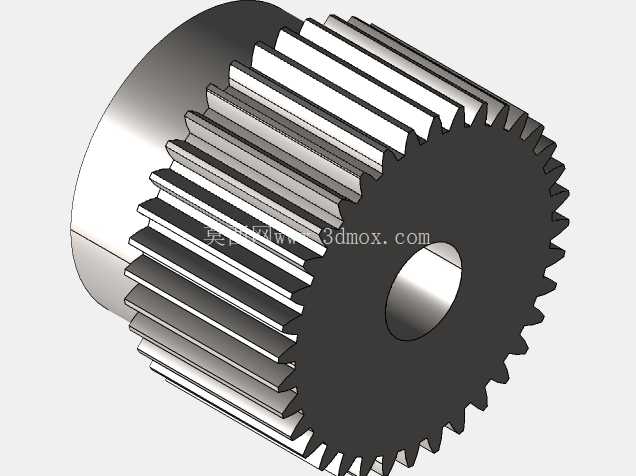

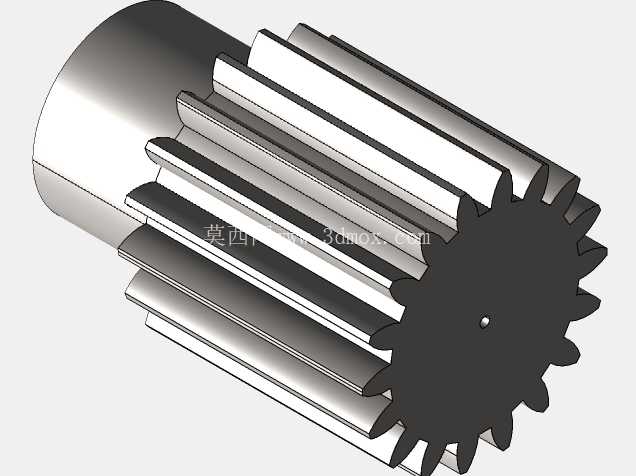

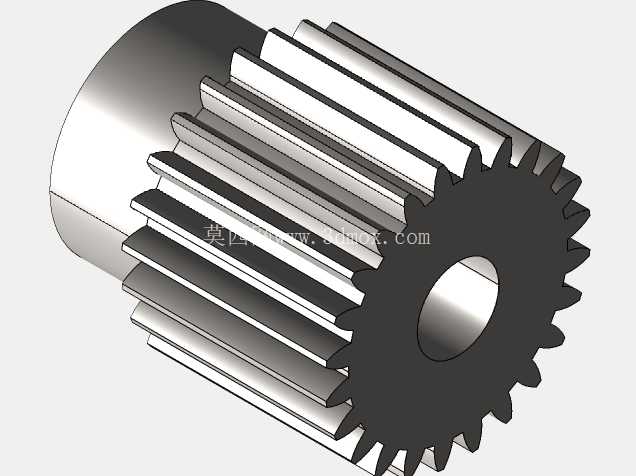

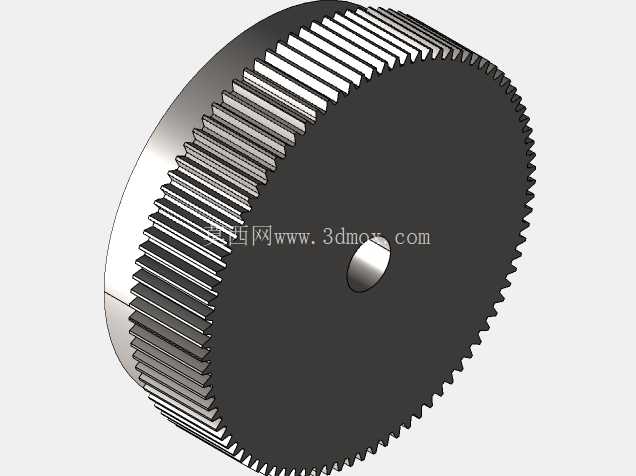

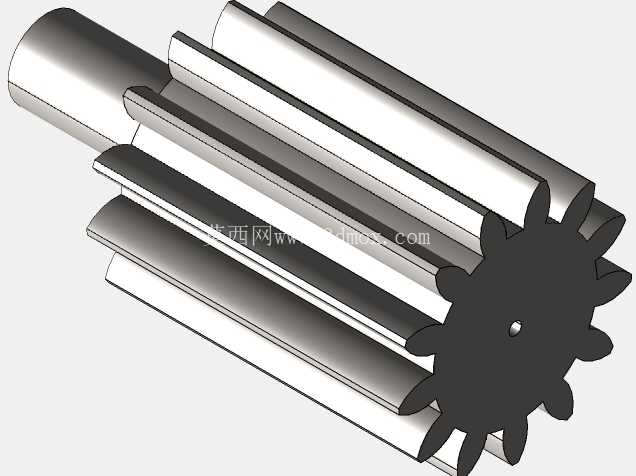

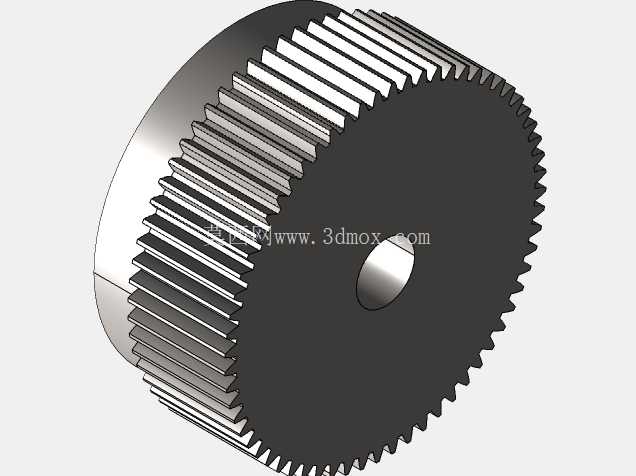

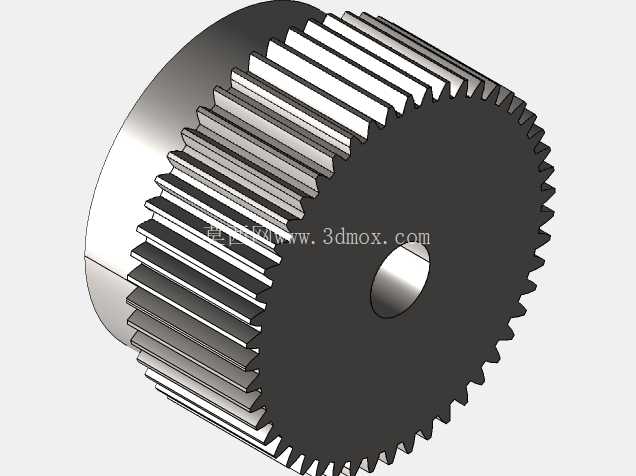

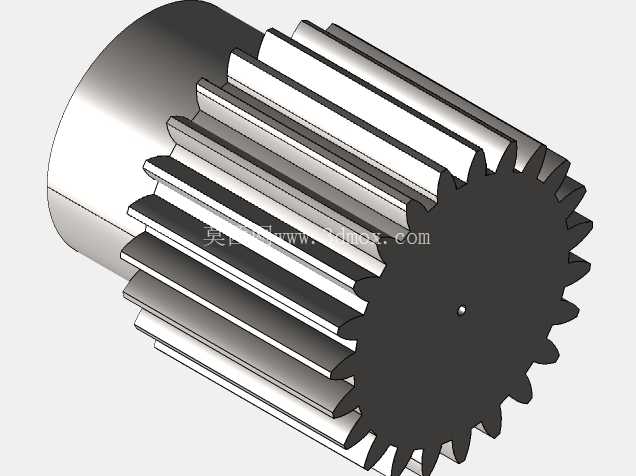

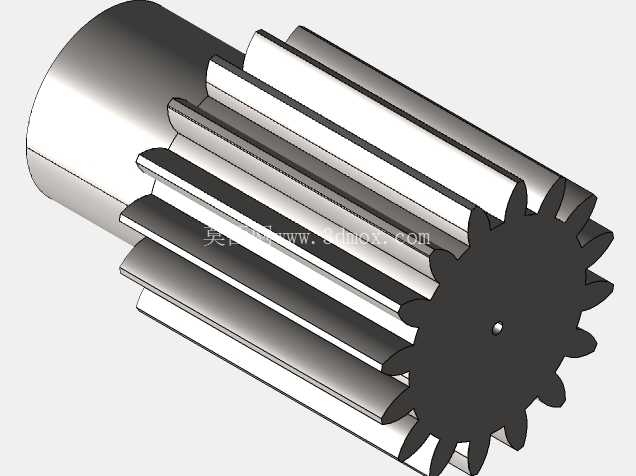

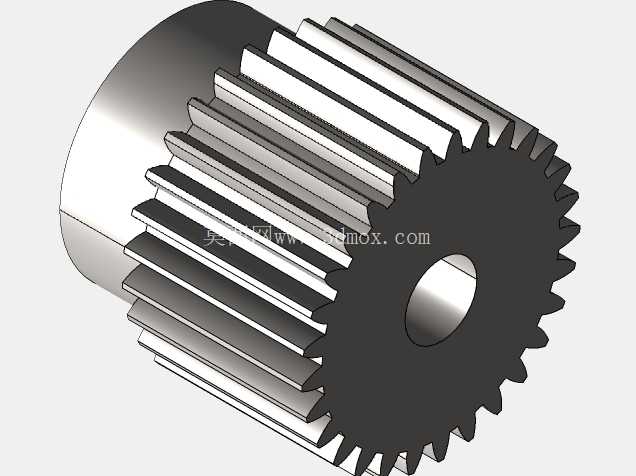

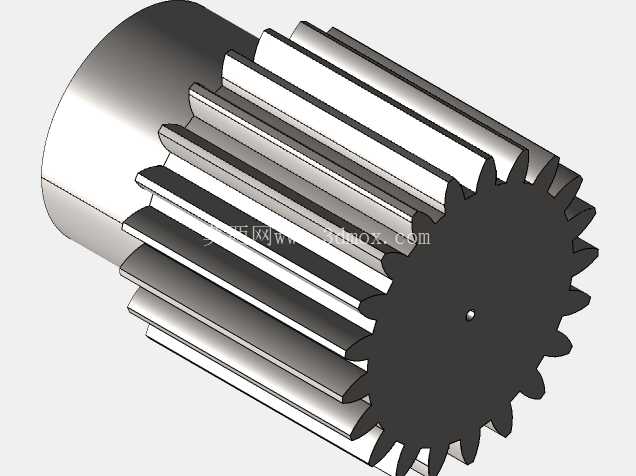

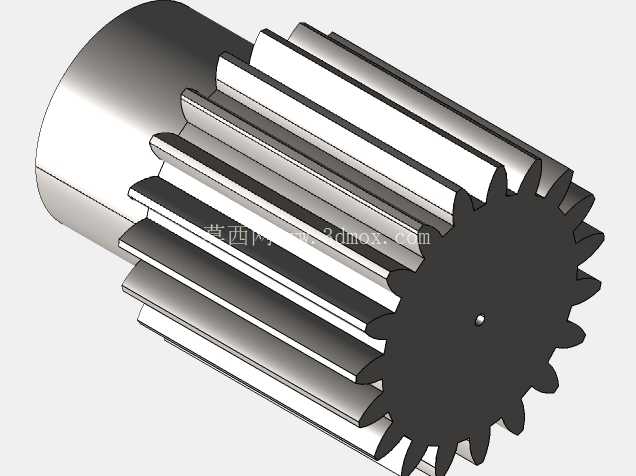

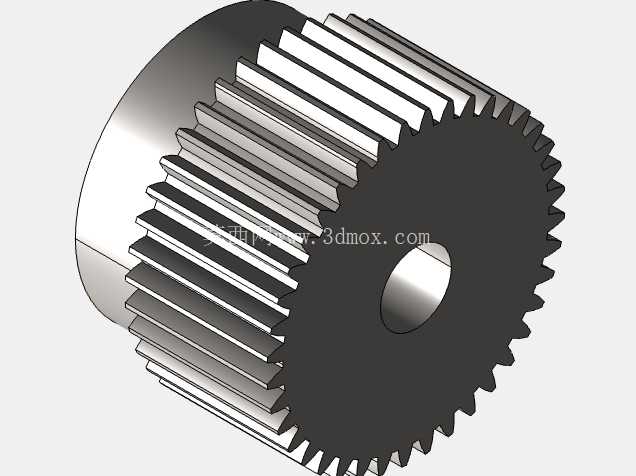

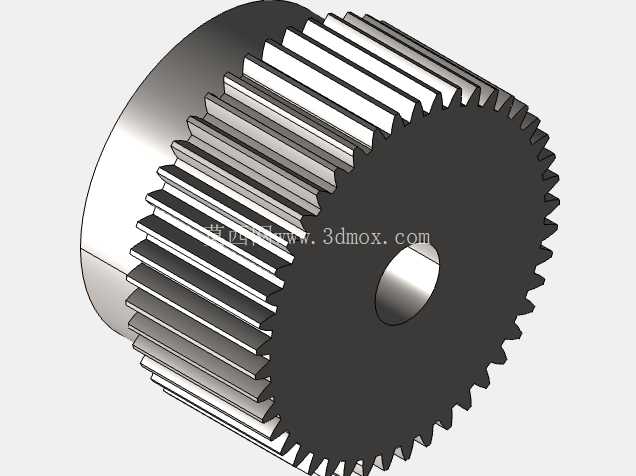

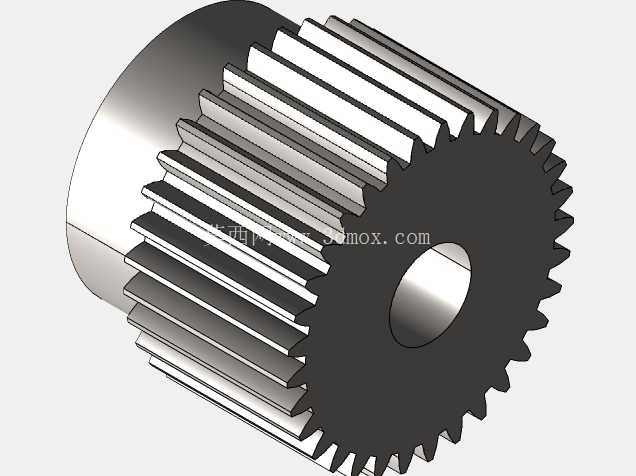

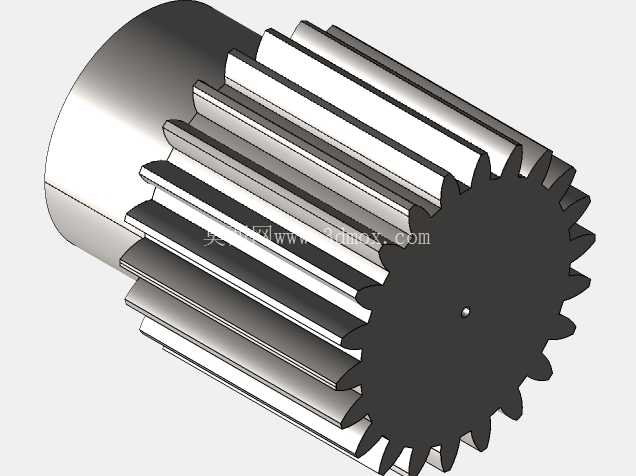

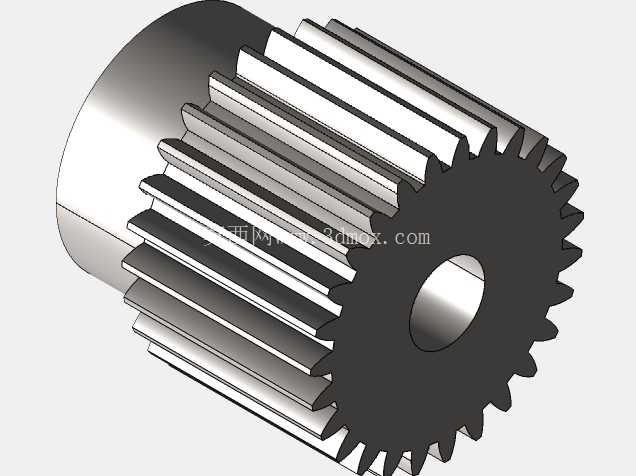

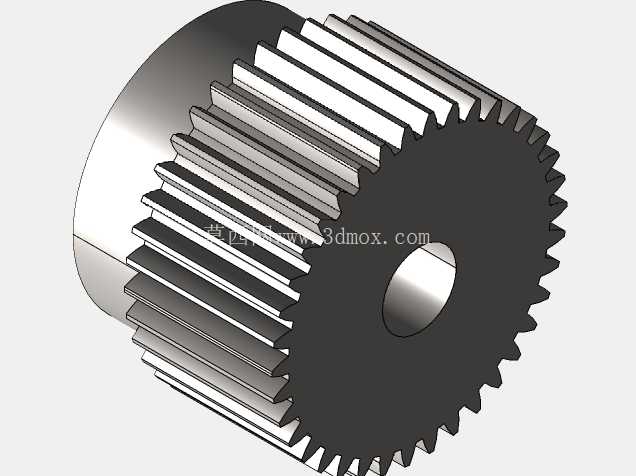

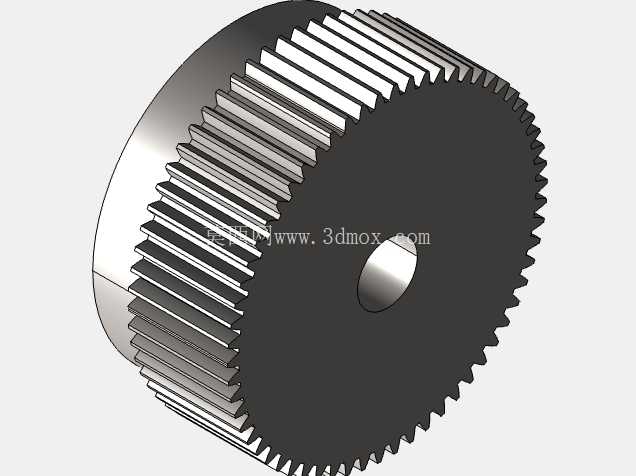

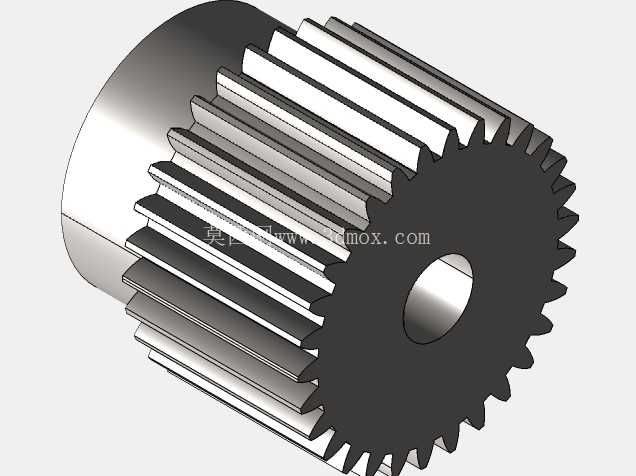

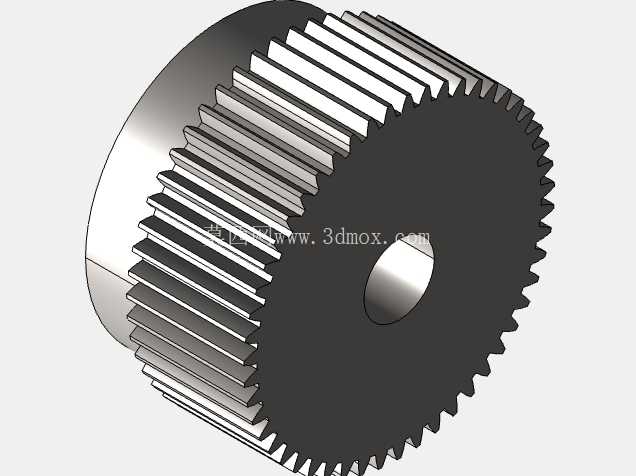

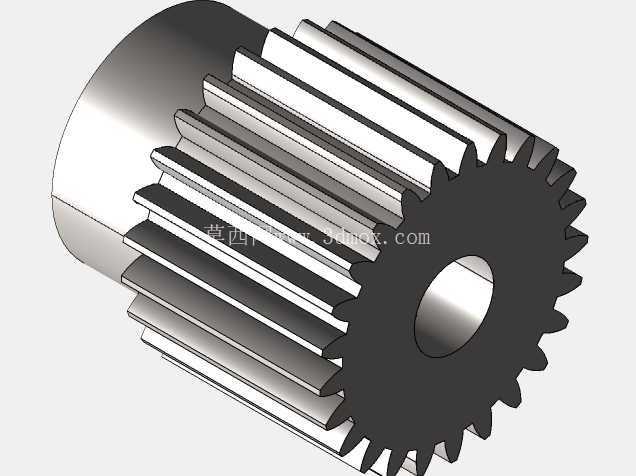

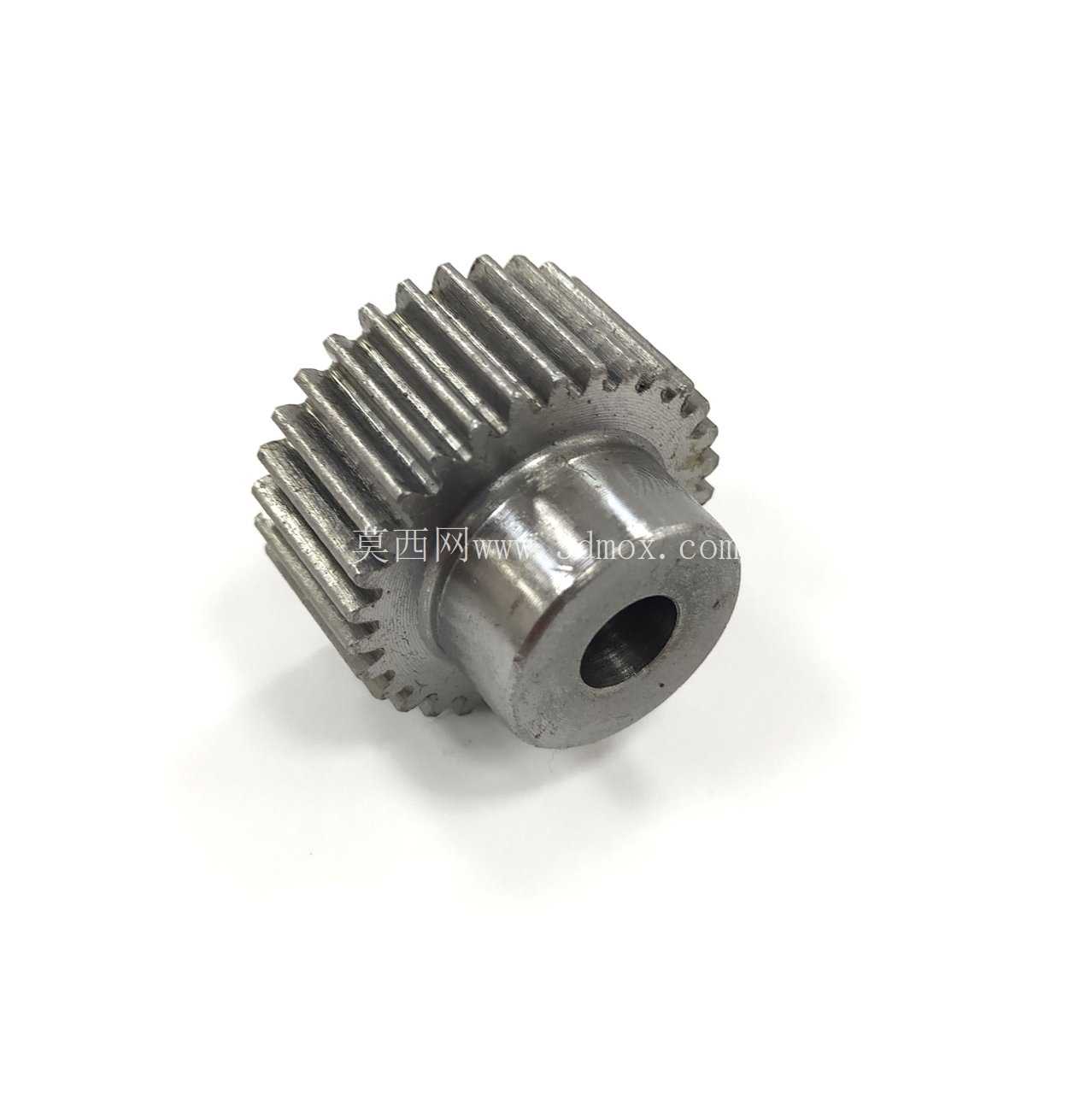

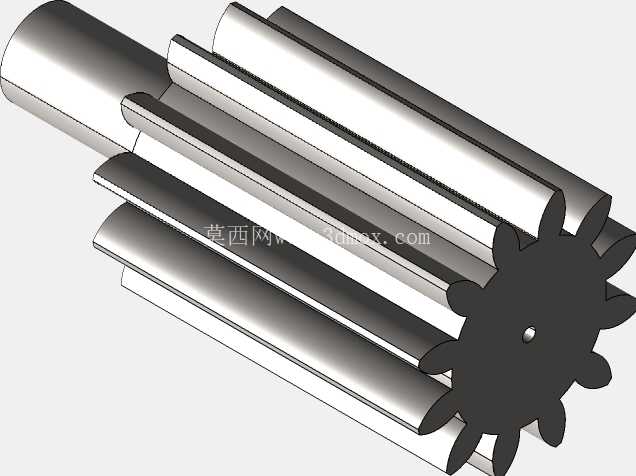

这款带凸台结构的直齿圆柱齿轮,是机械传动系统里应用极广的基础动力传递零件,日常在小型自动化输送线、桌面级加工设备进给机构、轻工包装机械的动力分配单元里都能见到它的身影,区别于无毂薄型齿轮,它自带的一体式凸台结构直接省去了额外加装轴套的装配工序,在小扭矩、安装空间紧凑的传动场景里适配性极强。从实际使用场景来看,这类齿轮常被用在传动链的中间级或者末端输出位置,承担恒定转速下的扭矩传递任务,比如小型皮带输送机的辊筒驱动端、3D打印设备的Z轴升降传动组、半自动贴标机的标签送进机构里,它的直齿结构设计没有轴向分力,装配时不需要额外配置推力轴承来抵消轴向载荷,对安装支座的结构强度要求更低,很适合布局紧凑、负载平稳的轻载传动场景。从设计逻辑上拆解,这款齿轮采用了齿圈与安装毂一体化的结构形式,中间的通孔为轴安装孔,孔壁与传动轴采用间隙配合加键槽周向固定的方式,既保证传动过程中不会出现周向打滑,也能在设备维护时快速拆卸更换;外侧的凸台毂体长度略大于齿圈宽度,安装时凸台端面可以直接抵靠在传动轴的轴肩上,不需要额外加装轴套来定位齿轮的轴向位置,装配时的轴向尺寸链计算更简单,能有效减少装配累计误差,避免齿轮啮合时出现偏载、齿面局部磨损过快的问题。
齿形部分采用标准渐开线直齿齿形,齿向与齿轮轴线完全平行,啮合过程中是沿整个齿宽方向同时进入接触、同时退出啮合,相比斜齿轮它的啮合冲击虽然略大,但加工难度更低,不需要专用的斜齿加工刀具,普通滚齿机就能完成齿形加工,后期维护更换时的备件采购成本也更低,对于转速不超过1500rpm、传动扭矩在50N·m以内的轻载传动场景来说完全够用。在安装边界上,这款齿轮的最大外缘由齿顶圆直径决定,设计安装支座时,相邻传动件的中心距需要严格按照齿轮的模数、齿数计算的理论中心距预留,公差控制在±0.02mm以内,避免中心距过大导致齿侧间隙过大、传动回程超差,或是中心距过小导致齿面啮合过紧、运转卡滞磨损加剧;凸台部分的外径尺寸要小于齿根圆直径,避免安装时凸台与相邻的啮合齿轮、轴承端盖等零件发生运动干涉,同时凸台的端面要保证与齿轮轴线的垂直度公差在0.01mm以内,防止安装后齿轮出现偏摆,导致齿面接触不均、传动噪音增大。
实际选型应用时,这类齿轮的材质常选用45号钢调质处理,齿面硬度控制在220-250HBW,既能保证齿面有足够的耐磨性,也能让芯部有足够的韧性承受短时的冲击载荷,如果是用在有腐蚀环境的食品加工设备里,也可以更换为304不锈钢材质,不需要额外做表面防锈处理就能满足卫生要求。在装配环节要注意,齿轮压装到传动轴上时,受力点要选在中间的安装毂位置,不能直接敲击齿面,避免齿部出现崩缺、变形,装配完成后要手动盘车检查啮合情况,保证齿面接触斑点沿齿高方向不小于40%、沿齿宽方向不小于50%,确保运转过程中载荷均匀分布在整个齿面上,避免局部应力集中导致断齿失效。
另外这类直齿轮的润滑要求相对简单,轻载低速场景下采用脂润滑即可,每隔半年补充一次锂基脂就能满足润滑需求,如果是转速较高的应用场景,可以改为油浴润滑,在齿轮箱内加注对应标号的齿轮油,保证齿面啮合时能形成稳定的油膜,降低齿面磨损、延长零件使用寿命。很多刚入行的结构设计人员在选用这类齿轮时,容易忽略凸台长度与安装空间的匹配问题,比如在多层齿轮并排安装的传动箱里,如果凸台长度过长,会导致相邻两个齿轮的端面发生摩擦,不仅会增大传动阻力,还会产生额外的磨损碎屑污染润滑油,所以设计时要在两个相邻齿轮的端面之间预留0.5-1mm的间隙,同时要保证轴上的挡圈或者锁紧螺母能可靠压紧齿轮凸台端面,避免设备正反转切换时齿轮出现轴向窜动。
