3D打印工艺用树叶定位装夹夹具

　　在小尺寸异形工件的加工与检测场景中，尤其是针对树叶这类质地轻薄、轮廓无规则、受力易破损的特殊工件，传统金属切削加工用的平口钳、卡盘等通用夹具完全无法适配——要么夹紧力过大直接破坏工件表面，要么定位基准无法匹配异形轮廓导致装夹偏移，很多时候只能依赖人工手持固定，不仅加工一致性差，作业效率也难以满足小批量试制的需求。这套针对3D打印工艺开发的树叶装夹夹具，正是为了解决轻薄异形件的快速定位装夹痛点而设计，可直接配套桌面级FDM、光固化3D打印设备的后处理工序，也可用于小尺寸样件的粘接、喷涂、尺寸检测等工位的工件固定。

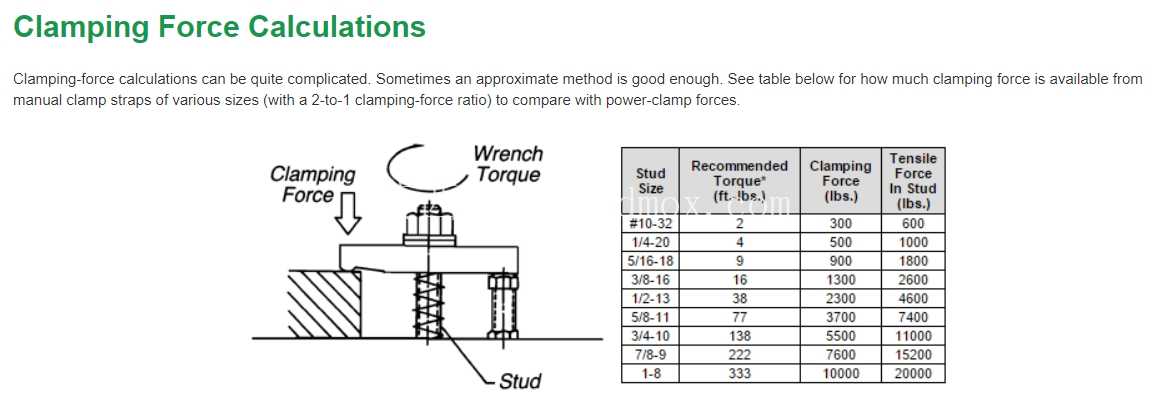

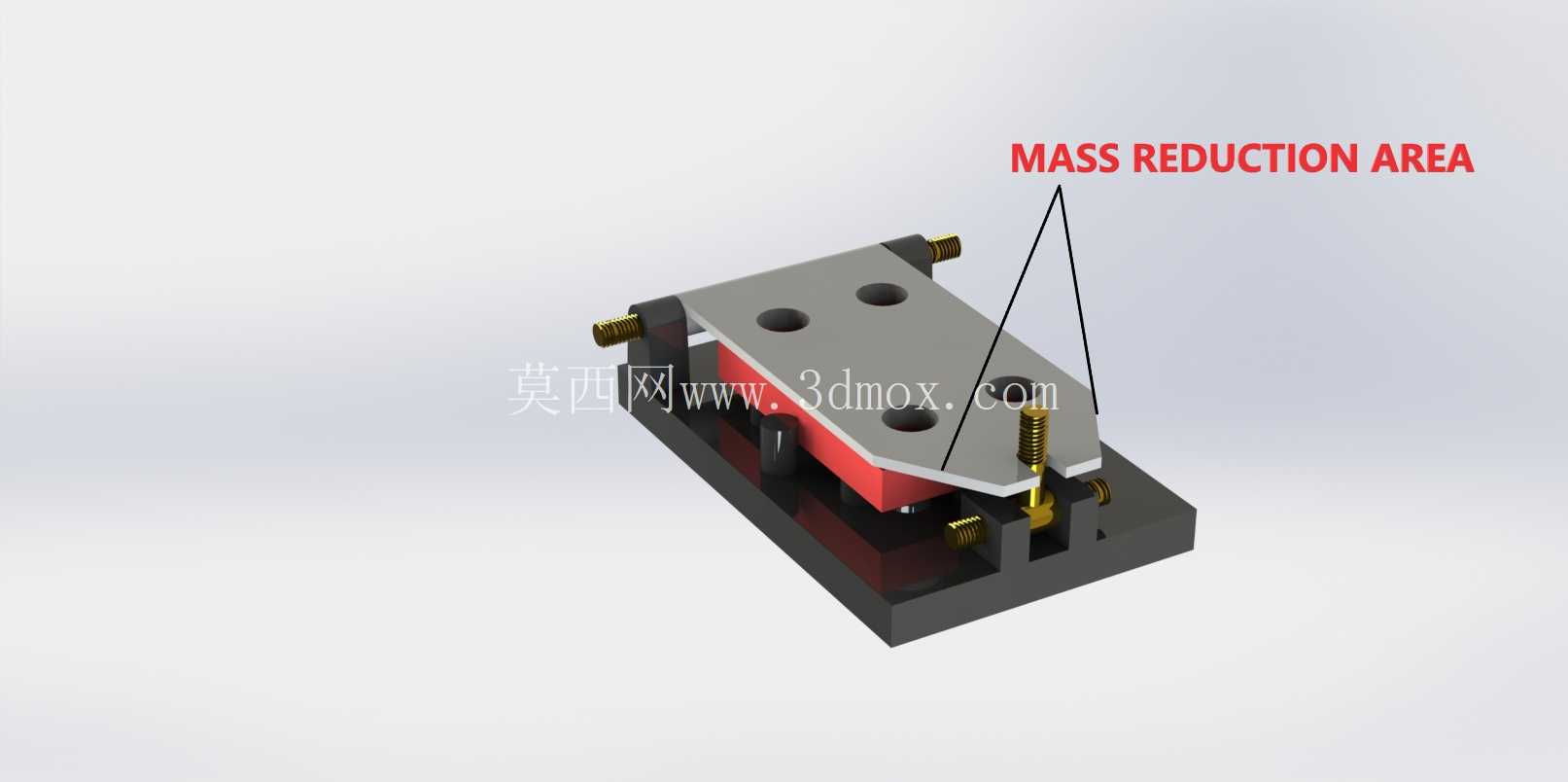

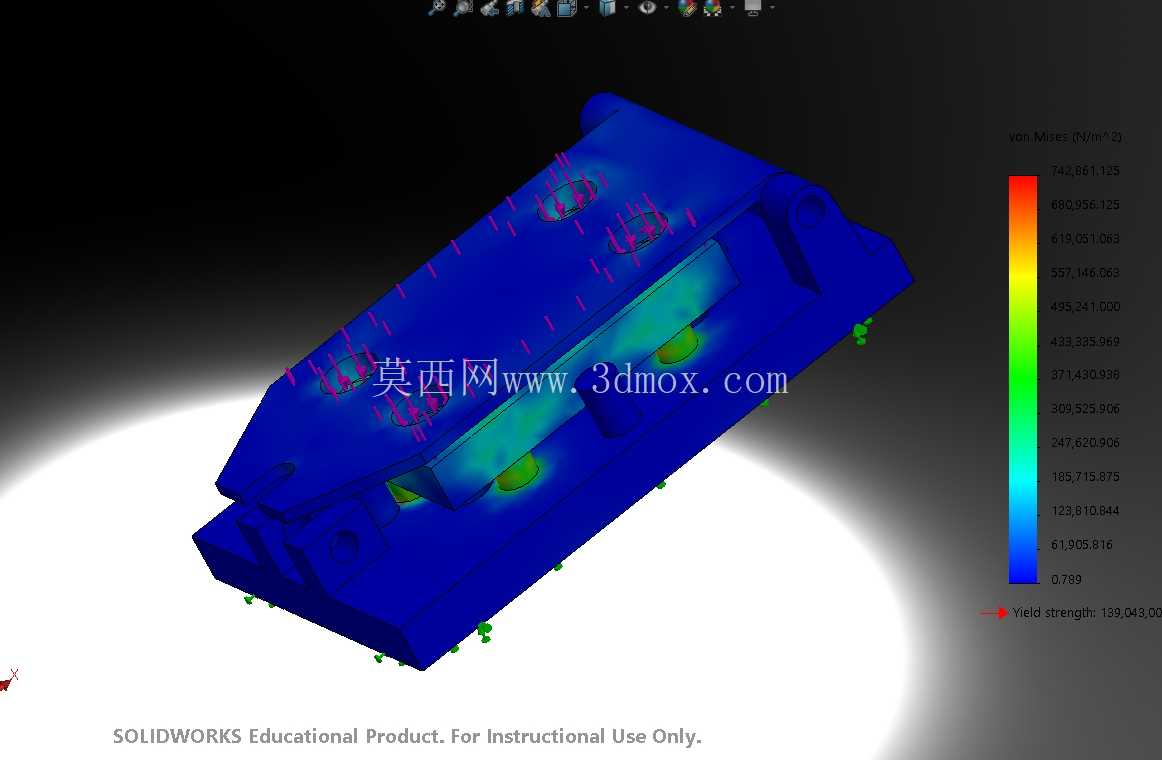

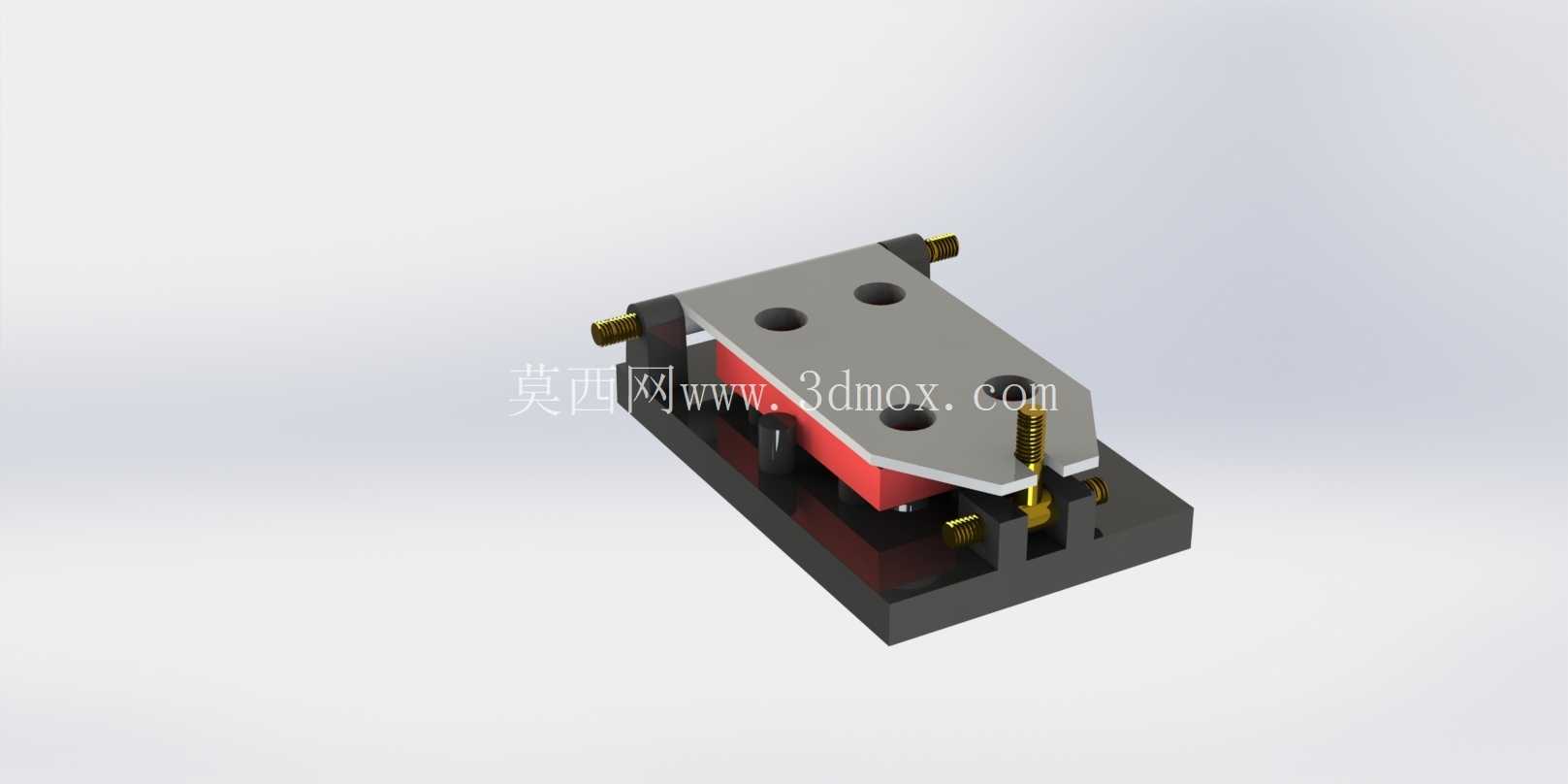

　　从结构设计逻辑来看，整套夹具采用分层叠装的模块化思路，底部为整块的矩形安装基座，基座上预设了多组可调式锁紧螺柱的安装位，可根据不同尺寸的树叶样件调整压装组件的固定位置，不需要针对每一种规格的工件重新制作整套夹具，大幅降低多品种小批量试制的工装投入成本。中层设置了与工件轮廓适配的定位型腔，型腔边缘做了0.2mm的倒角过渡，避免取放工件时刮伤树叶边缘，型腔深度根据常规树叶样本的平均厚度设计，既可以保证工件放置后不会出现横向窜动，又不会因为型腔过深导致压装时工件边缘出现翘曲变形。

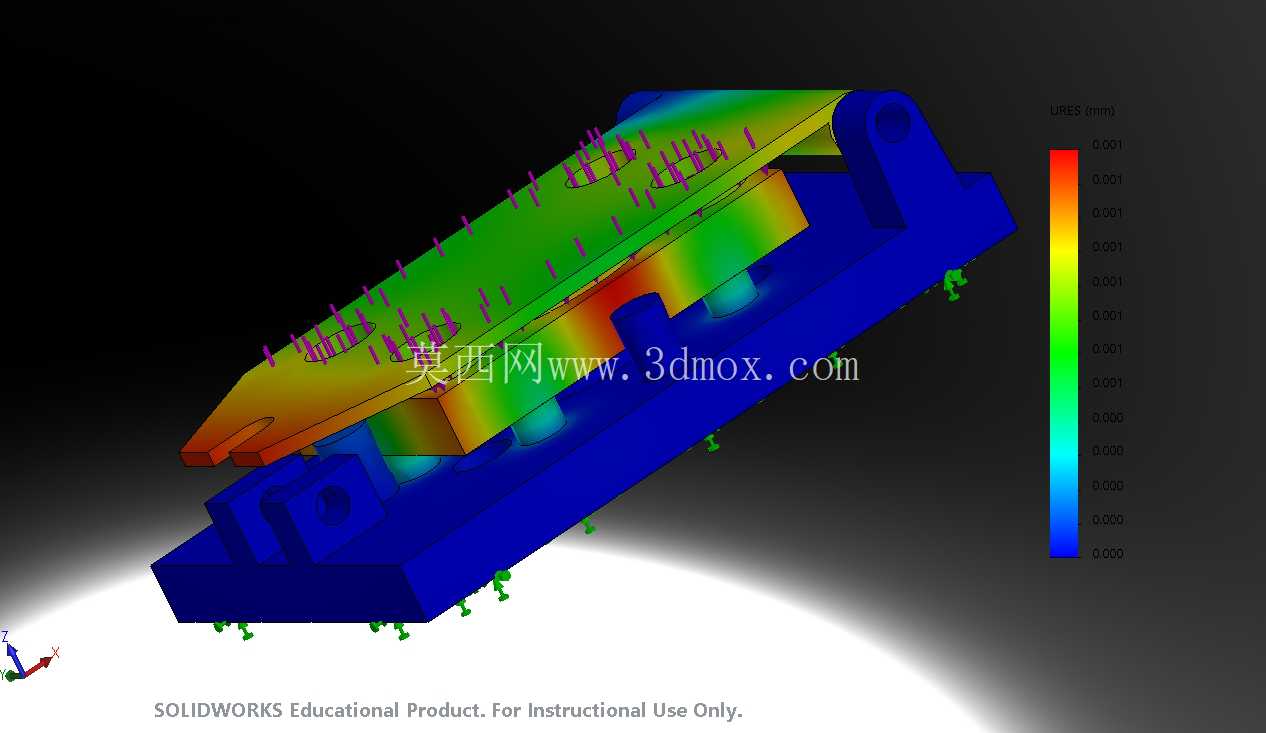

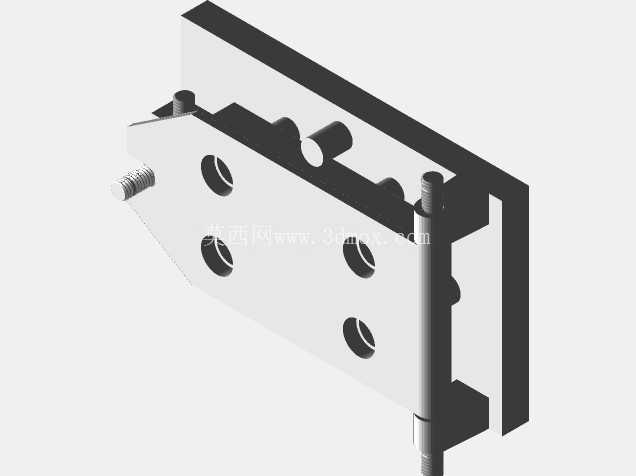

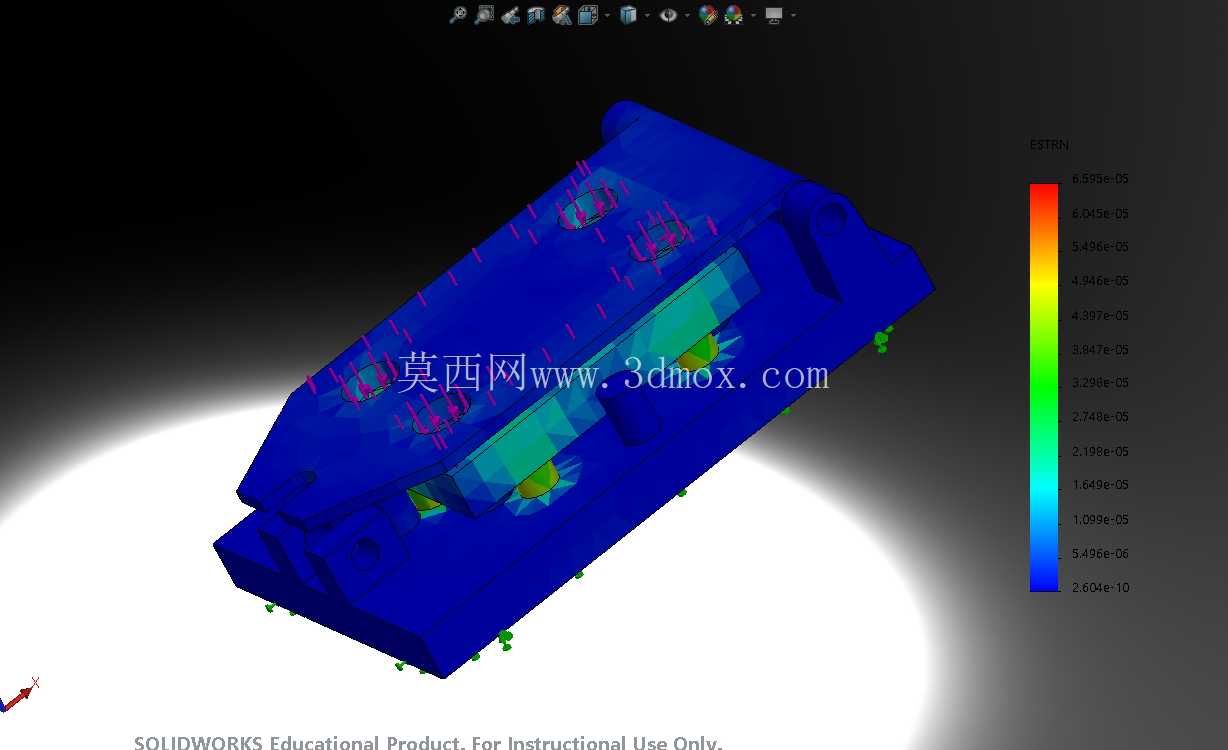

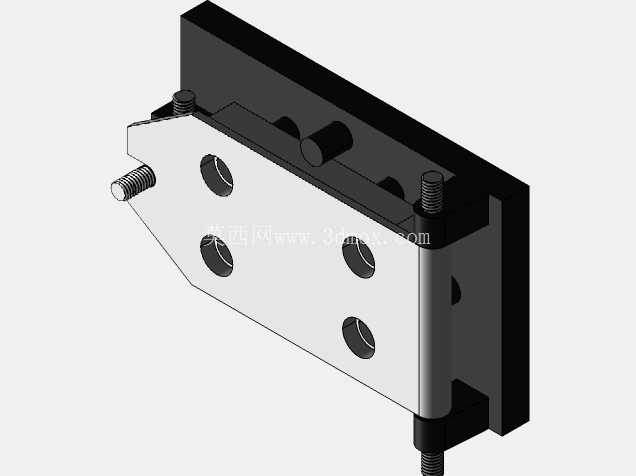

　　上层的压装板采用三点式压紧结构，三个压紧点分别对应树叶的叶柄、叶身中部、叶尖位置，每个压紧点都配套了可调行程的压紧螺钉，螺钉端部套有尼龙缓冲垫，可根据不同厚度、不同质地的树叶调整下压量，既能保证装夹稳固不会在作业过程中出现工件移位，又能避免压紧力过大导致树叶出现压痕或者破损。整套夹具的外形边界尺寸控制在120mm×76mm×24mm，属于小型桌面化工装，不需要占用大型设备的安装空间，基座底部预留了标准的M4安装螺孔，可直接固定在3D打印机的打印平台、检测工作台或者小型操作工位的台面上，安装时只需要对齐螺孔锁紧螺丝即可完成固定，不需要额外做定位校准，适配绝大多数桌面级作业场景的安装需求。和传统机加工制作的金属夹具相比，这套夹具本身就可采用3D打印工艺直接制作，当需要针对特殊轮廓的树叶调整型腔形状时，只需要修改三维模型的对应参数，几个小时内就能完成新版夹具的制作，不需要经历开料、铣削、钻孔、打磨等多道机加工工序，制作周期相比传统金属工装缩短70%以上，制作成本也能降低近八成，尤其适合科研教学、小批量文创产品试制这类需要频繁调整工装结构的场景。

　　在实际使用过程中，操作人员只需要将待处理的树叶样件对准中层定位型腔平稳放入，随后依次调整三个压紧螺钉的下压量，确认工件没有移位、压紧力适中后即可开展后续的3D打印后处理、表面喷涂、尺寸测量等作业，作业完成后只需要松开压紧螺钉即可取出工件，整个装夹取放过程不超过十秒，相比人工手持固定的方式，作业效率提升明显，同时也能避免人工手持时的抖动导致的加工误差，保证每一件工件的处理精度保持一致。针对不同厚度的树叶样件，这套夹具的压紧螺钉可调整的行程范围达到5mm，可覆盖从极薄的草本植物叶片到相对厚实的木本植物叶片的装夹需求，不需要额外更换压装组件，适配性较强。夹具的所有活动部件都采用无润滑设计，不需要定期加注润滑油，避免油污污染树叶工件表面，也减少了日常维护的工作量，即使是没有机械操作经验的人员，经过简单讲解就能快速掌握装夹操作方法，使用门槛较低。
