3D打印叶片夹持定位工装夹具

　　这套叶片夹持工装主要面向小批量试制、教学验证以及快速工艺迭代场景，用来在检测、修形、装配或工序转运过程中稳定承托异形薄壁叶片类工件。叶片本身型面复杂、刚性偏弱，若直接采用通用平口钳压紧，很容易在接触点产生局部压痕，甚至因夹紧力分布不均引起弹性变形，最终影响型面检测数据和后续装配一致性。因此该工装没有沿用大面积硬压块的思路，而是采用底板定位、侧向支承与多点可调压紧相结合的方式，把夹紧力分散到工件相对稳定的区域。

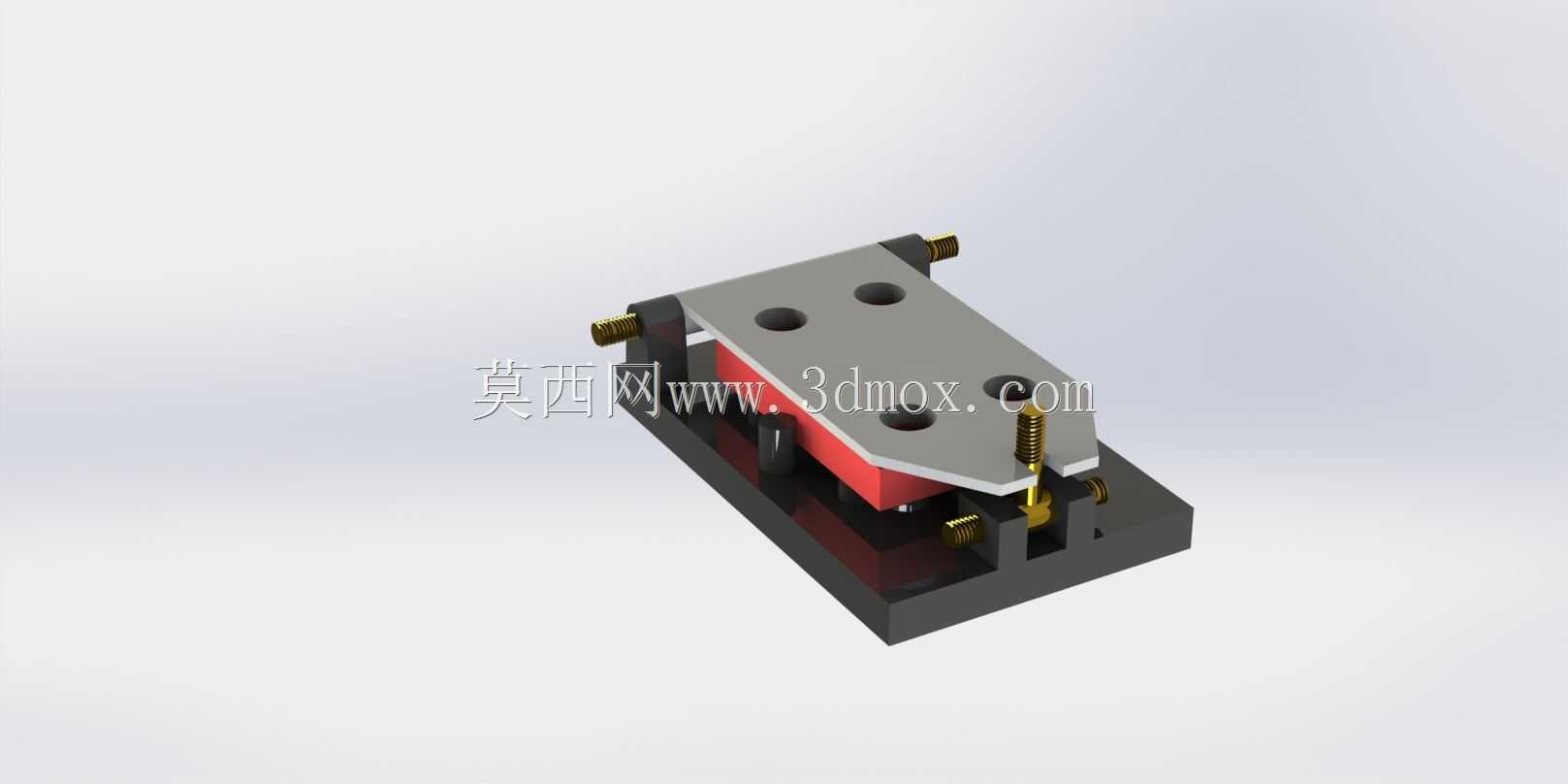

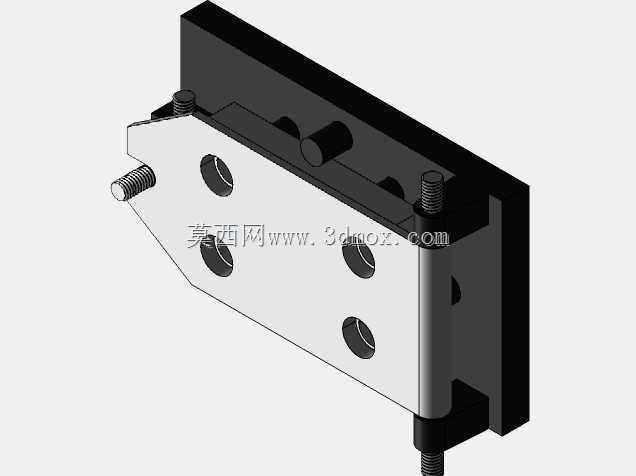

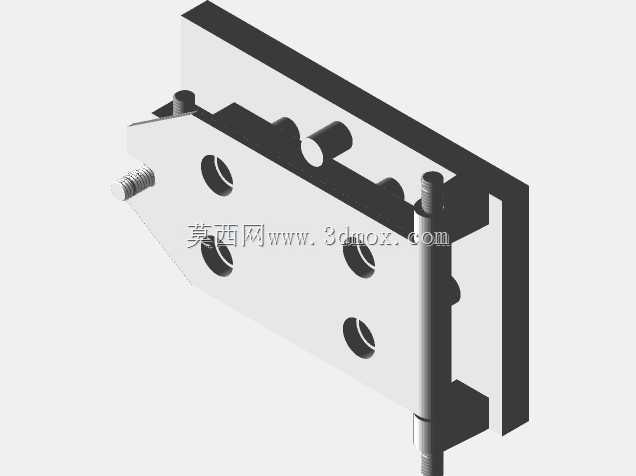

　　从结构布置看，下部为整块基座，承担与工作台或检测平台连接的基准功能。基座上设置了定位面、安装孔以及支撑元件的固定位置，使整套夹具在放置后具有明确的安装边界。上部压板并非简单平板，而是结合叶片轮廓和避让需求进行开孔与切边，既保留足够的压紧跨度，又减少多余材料带来的干涉风险。侧面布置有螺钉、调节件和挡块，可在工件放入后进行微调，使定位基准与工件实际型面贴合。对于试制阶段经常出现的尺寸微调，这种可调结构比一次性焊死或整体铣死的夹具更有容错空间。

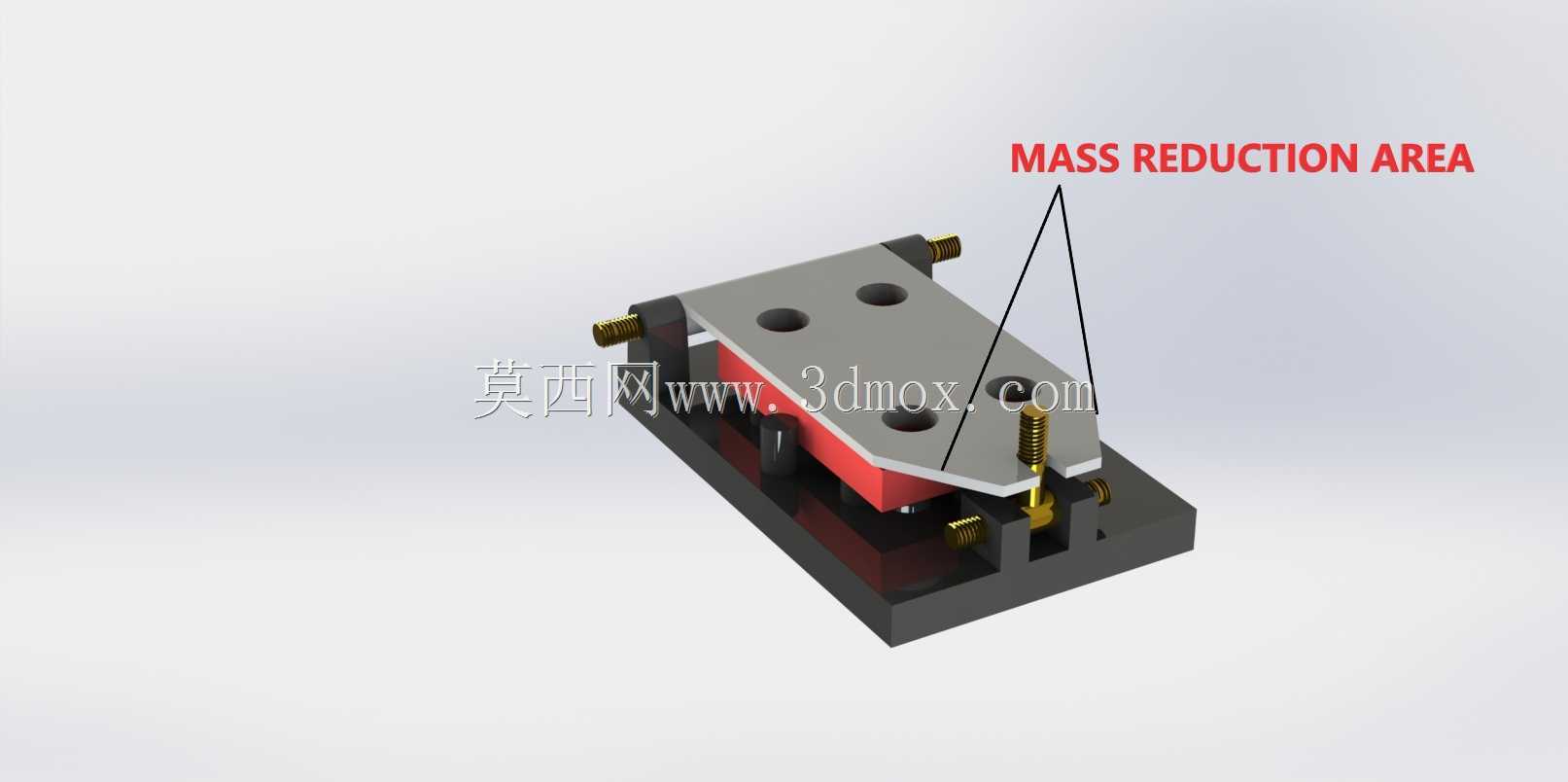

　　该方案的一个突出特点是采用快速制造方式完成夹具本体。与传统金属切削工装相比，打印件在复杂型面、镂空减重和快速改型方面更有优势：支撑块可以随叶片曲面做成接近工件的形状，压板能够在保证刚度的位置保留材料、在需要避让的位置去除材料，底板也可以直接集成安装孔和凸台。对于小批量生产而言，夹具不需要承受长时间高频重载，更多要求是定位可靠、装拆方便、制造成本可控以及修改响应快，增材制造恰好契合这些需求。

　　在实际使用中，工件先沿基座上的主定位面放置，侧向挡块限制其水平方向自由度，随后通过上部压板和螺钉施加压紧力。压紧点应避开叶片薄刃、检测面和后续加工面，尽量选择靠近根部或刚性较好的区域。由于夹具中保留了多个调节位置，操作者可以根据叶片批次差异微调支承高度，避免出现悬空夹紧。若用于三坐标检测，底板底面和定位面需要保持清洁，安装孔位置应与平台预设坐标一致；若用于轻型加工或修配，则应确认打印材料的抗压强度、耐磨性以及螺钉连接部位的承载能力。

　　外形边界方面，工装主体控制在紧凑的台架尺寸范围内，底板长宽约适配120mm、76mm量级的安装空间，高度方向包含基座、工件、压板及调节螺钉后约为24mm量级，具体投影边界还要以螺钉端头和手柄突出位置为准。布置时不能只看主体轮廓，必须给手指操作、扳手回转和工件取放留出空间。若在自动化工位中使用，还需核对夹具与机械手末端、相机视野、刀具路径之间的干涉关系，尤其是上部螺钉和侧向调节件，往往会成为最外侧干涉点。

　　从设计思路上看，这套夹具强调的是“够用、可调、易迭代”。它不是为大批量高速产线设计的永久性高刚性工装，而是服务于新产品开发、样件验证和柔性装夹。当叶片型面发生变化时，不必重新采购整套标准夹具，只需修改接触块、压板开口或定位凸台的几何形状，再快速制造替换件即可。基座与标准紧固件可以继续沿用，从而减少重复投入。

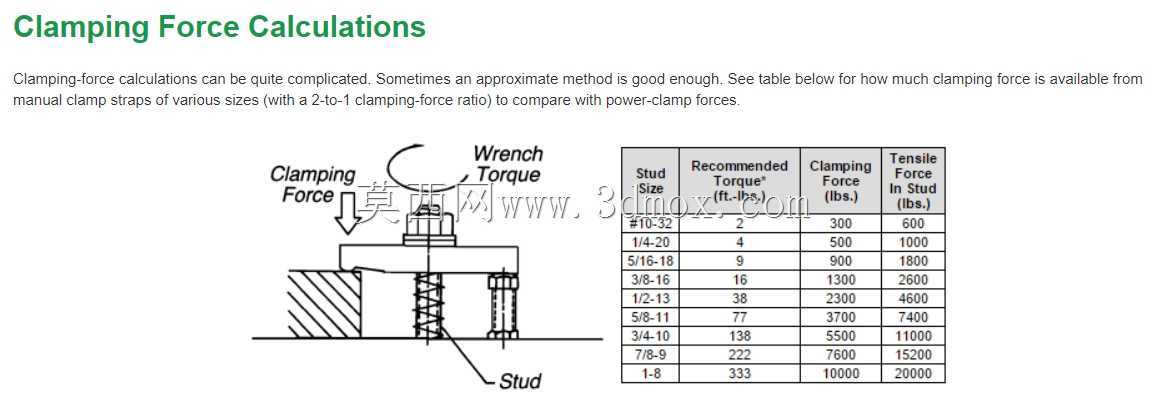

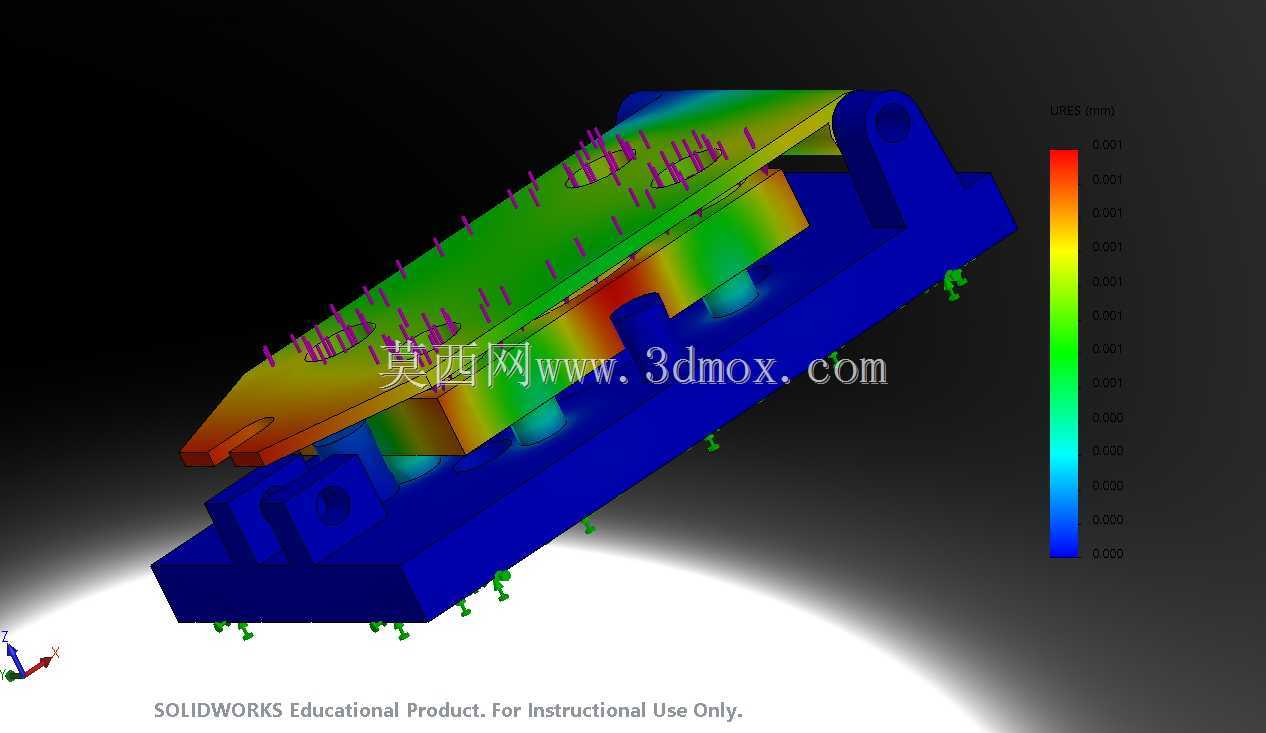

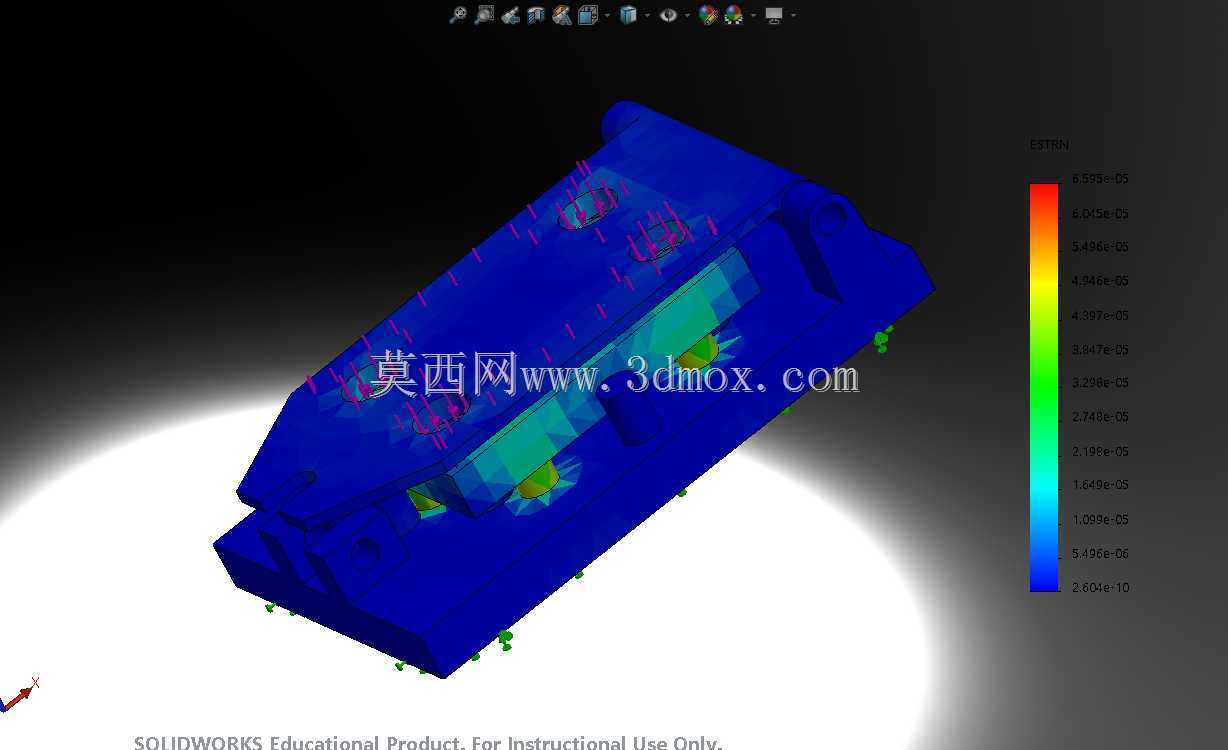

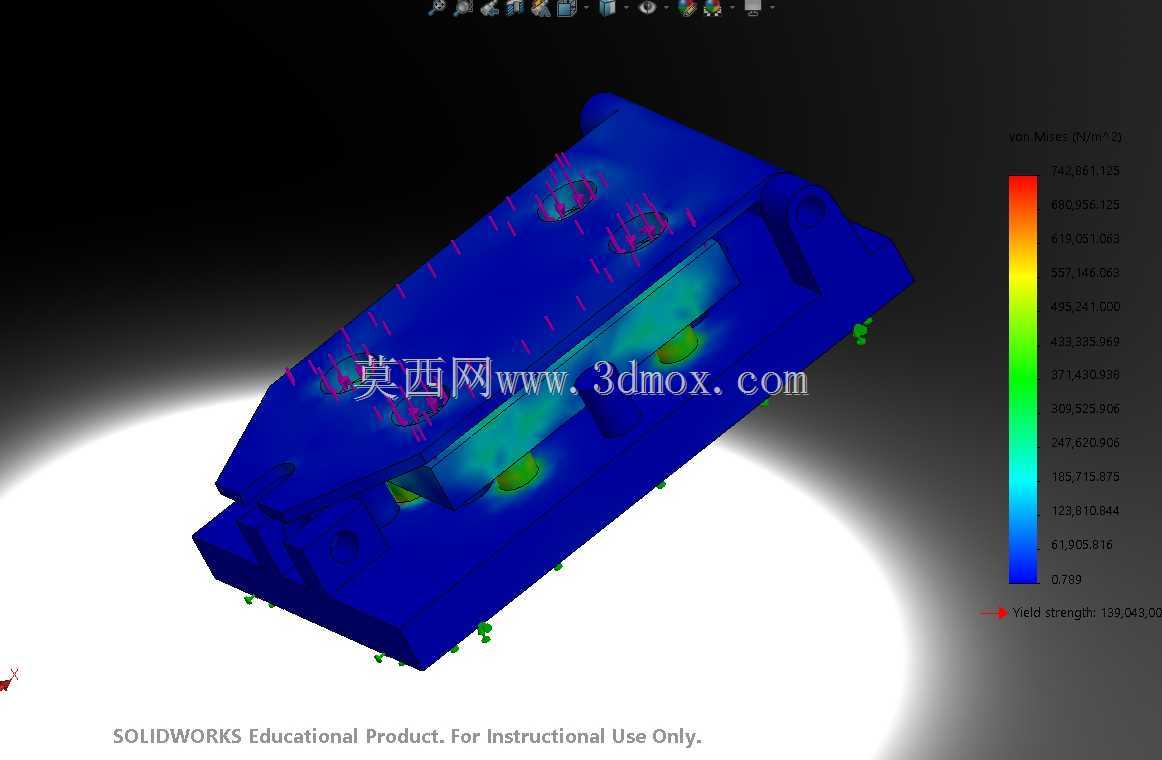

　　结构建模时需要重点关注三类问题：第一是基准传递，底板底面、定位面和压板压紧面之间的几何关系要清晰，不能把工件自由度建立在不可控的打印误差上；第二是受力路径，夹紧力应从螺钉经压板、工件、支承块最终传到基座，避免悬臂过长导致压板翘曲；第三是工艺性，打印件悬垂方向、孔位后处理余量、螺纹嵌件或螺钉配合方式都要提前考虑。若孔位直接打印成螺纹，强度和耐磨性通常不足，工程上更适合预留光孔后攻丝，或嵌入金属螺纹套。

　　在装配逻辑上，标准件与打印件形成互补：打印件负责复杂形状和快速成型，金属螺钉负责提供可靠夹紧力，基座负责维持整体稳定性。这样既发挥了增材制造在异形结构上的便利，也避免了全部依赖塑料件承载带来的刚度短板。对于叶片类薄壁件，夹具设计的核心并不在于压得越紧越好，而在于在限制位移的同时控制变形，使工件在检测或加工状态下尽量接近真实装配状态。

　　若后续要把该思路推广到更多规格叶片，可以将基座孔系做成系列化，将接触块设计成可更换模块，并在压板上增加长圆孔或多组压紧位。这样同一套底座能够覆盖相近尺寸范围的工件，减少专用工装数量。对三维设计人员来说，建模时不仅要完成外观装配，还应同步检查装夹顺序、工具空间、工件取放路径以及关键受力面的接触状态，才能让快速制造出来的工装真正服务于现场，而不是仅停留在展示层面。
